Презентация, доклад по физике на тему: Работа и мощность тока
Содержание
- 1. Презентация по физике на тему: Работа и мощность тока
- 2. Работа и мощность электрического тока. Цели урока:
- 3. Повторение. 1.Что такое электрический ток? Как

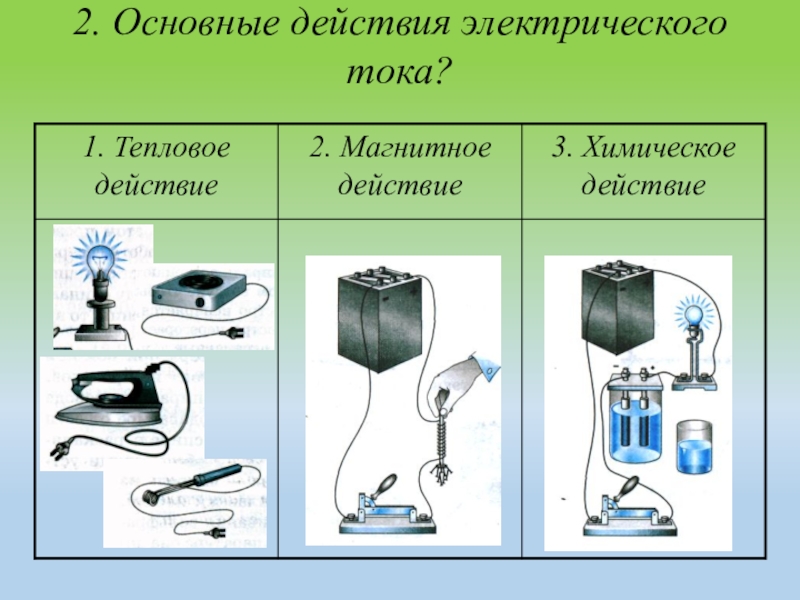

- 4. 2. Основные действия электрического тока?
- 5. 3. Условия для существования электрического тока? 1. Наличие свободных зарядов. 2. Наличие электрического поля.
- 6. 4. От чего зависит электрическое сопротивление проводника?
- 7. 5. При каком соединении все проводники находятся
- 8. 6. Как называют прибор для измерения силы
- 9. 7. Как называют прибор для измерения напряжения?
- 10. 8. Какое напряжение и какой ток безопасны
- 11. 8. Сформулируйте закон Ома для участка цепи?
- 12. Решение задач:Нарисовать схему соединения резисторов R1 =
- 13. Работа и мощность электрического тока.Работа электрического поля
- 14. А = I·U·ΔtA = I2·R·Δt – при последовательном соединении - при параллельном соединении
- 15. Энергии, которую прибор потребляет в единицу времени
- 16. Измерение работы и мощности.
- 17. Немного истории…… в прошлом веке в качестве
- 18. Закон Джоуля-Ленца.Д.Джоуль(англ.) и Э.Х.Ленц (русск.)экспериментальноQ = I2·R·Δt

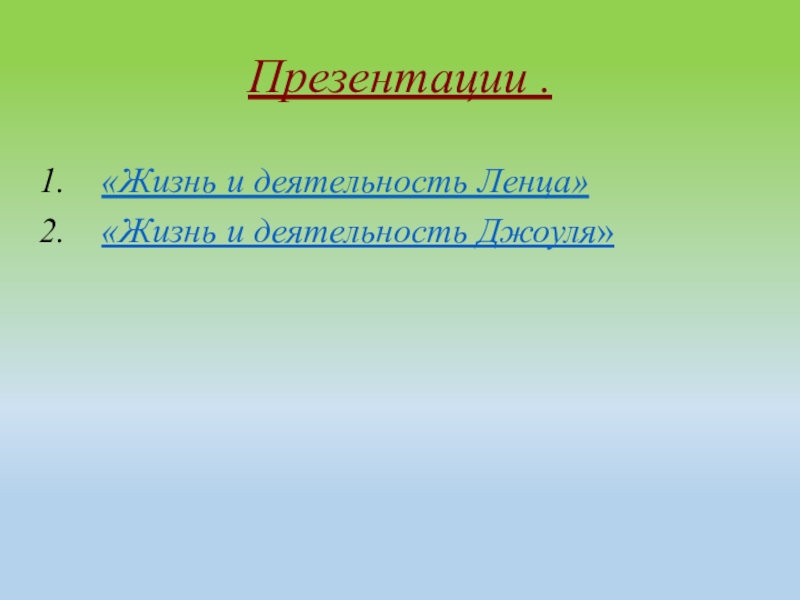

- 19. Презентации .«Жизнь и деятельность Ленца»«Жизнь и деятельность Джоуля»

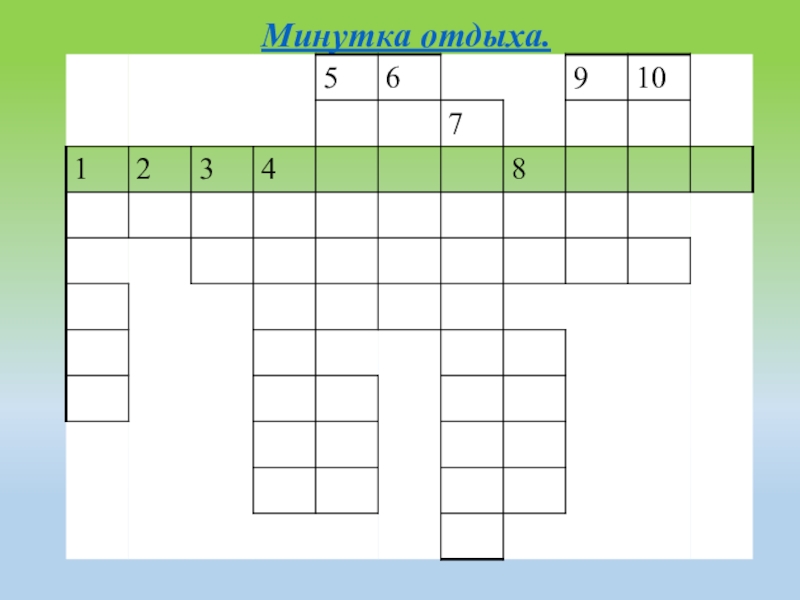

- 20. Минутка отдыха.
- 21. Домашнее задание:§107, 108, Интервью у любого электроприбора (по паспорту), составить задачу для соседа.
Работа и мощность электрического тока. Цели урока: обобщить и повторить изученное по теме «Законы постоянного тока», развить навыки чтения электрических схем, развить устную речь обучающихся, сформировать понятия работы и мощности электрического тока, рассмотреть закон Джоуля-Ленца.
Слайд 1Тема урока:
«Работа и мощность электрического тока»
Преподаватель: Нагога Екатерина Михайловна
Барабинский филиал Новосибирского

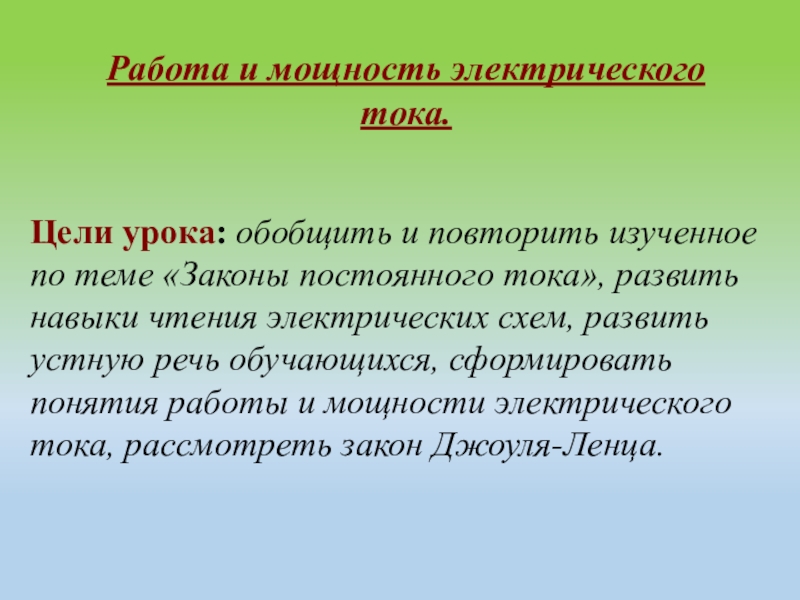

Слайд 2Работа и мощность электрического тока.
Цели урока: обобщить и повторить изученное
по теме «Законы постоянного тока», развить навыки чтения электрических схем, развить устную речь обучающихся, сформировать понятия работы и мощности электрического тока, рассмотреть закон Джоуля-Ленца.
Слайд 3Повторение.
1.Что такое электрический ток? Как направлен электрический ток?
Электрический ток- это
упорядоченное, направленное движение заряженных частиц. За направление тока принимают
направление
«+» заряженных
частиц.
направление
«+» заряженных
частиц.

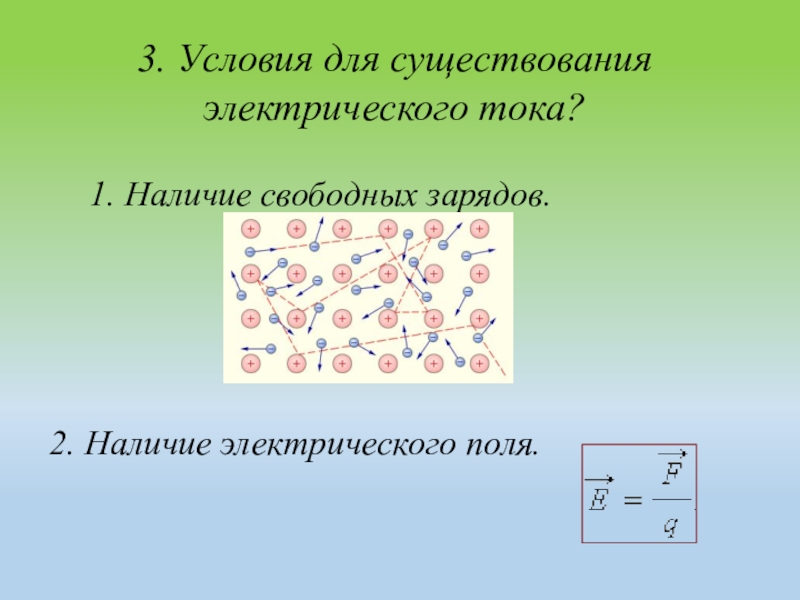

Слайд 53. Условия для существования электрического тока?
1. Наличие свободных зарядов.
2. Наличие электрического
поля.
Слайд 64. От чего зависит электрическое сопротивление проводника?
1. От длины проводника.
2. От
площади поперечного сечения проводника.
3. От рода материала.
3. От рода материала.

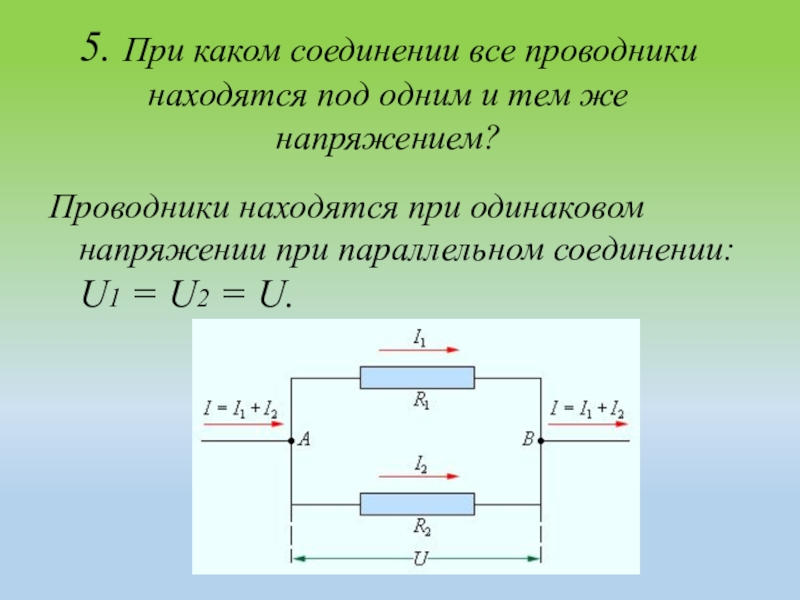

Слайд 75. При каком соединении все проводники находятся под одним и тем
же напряжением?
Проводники находятся при одинаковом напряжении при параллельном соединении: U1 = U2 = U.
Слайд 86. Как называют прибор для измерения силы тока?
Силу тока измеряют
с помощью амперметра:
Амперметр включают в цепь последовательно
с тем прибором,
силу тока в котором
измеряют.
Амперметр включают в цепь последовательно
с тем прибором,
силу тока в котором
измеряют.

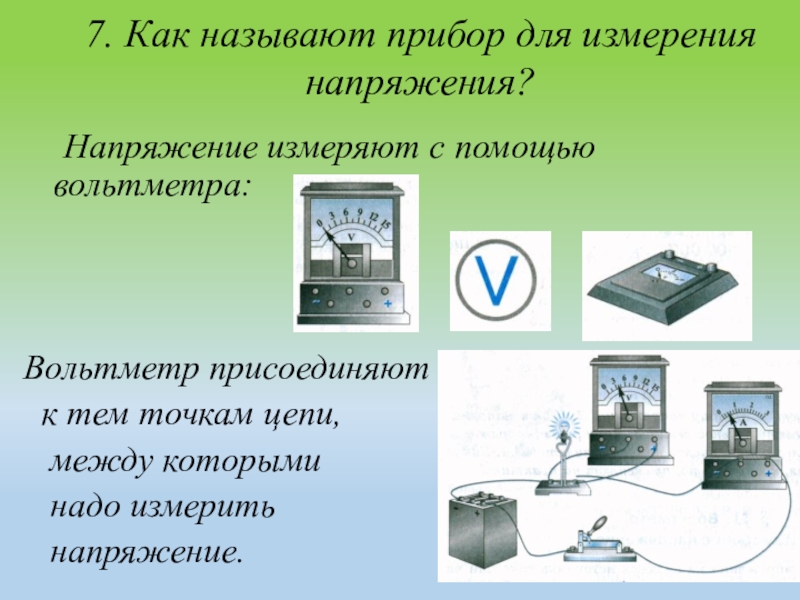

Слайд 97. Как называют прибор для измерения напряжения?
Напряжение измеряют с помощью вольтметра:
Вольтметр
присоединяют
к тем точкам цепи,
между которыми
надо измерить
напряжение.
к тем точкам цепи,
между которыми
надо измерить
напряжение.
Слайд 108. Какое напряжение и какой ток безопасны для человека?
Ток силой всего
0.1 А уже приводит к серьезным нарушениям в организме человека.
Напряжение, считающееся безопасным для человека в сухом помещении, составляет до 36 В. Для сырого помещения это значение опускается до 12 В.
Напряжение, считающееся безопасным для человека в сухом помещении, составляет до 36 В. Для сырого помещения это значение опускается до 12 В.
Слайд 118. Сформулируйте закон Ома для участка цепи?
Сила тока I прямо
пропорциональна
приложен-
ному напряжению U и
обратно пропорциональна
сопротивлению R
проводника.
Ом Георг
(1787-1854)
ному напряжению U и
обратно пропорциональна
сопротивлению R
проводника.
Ом Георг
(1787-1854)
Слайд 12Решение задач:
Нарисовать схему соединения резисторов R1 = 3 Ом, R2= 4
Ом, R3= 12 Ом, при котором общее сопротивление цепи равно 6 Ом.

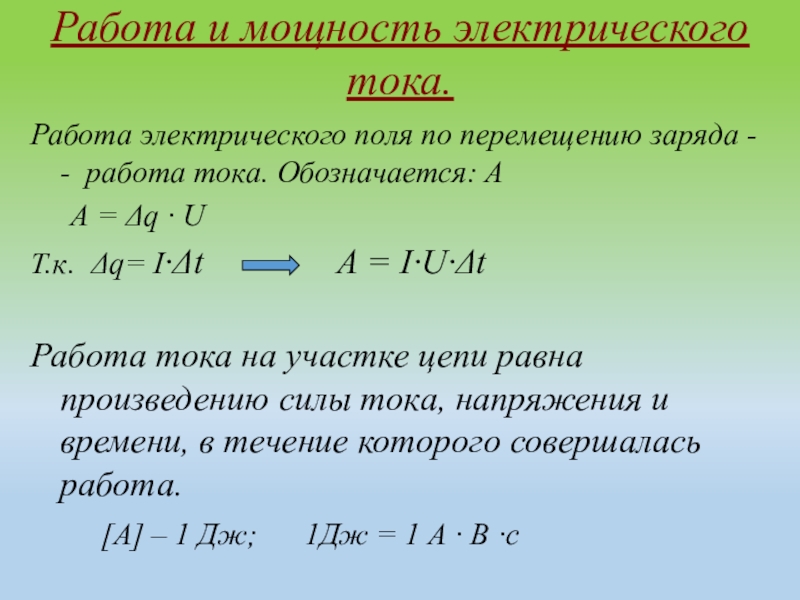

Слайд 13Работа и мощность электрического тока.
Работа электрического поля по перемещению заряда -
- работа тока. Обозначается: А
А = Δq · U
Т.к. Δq= I·Δt А = I·U·Δt
Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого совершалась работа.
[А] – 1 Дж; 1Дж = 1 А · В ·c
А = Δq · U
Т.к. Δq= I·Δt А = I·U·Δt
Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого совершалась работа.
[А] – 1 Дж; 1Дж = 1 А · В ·c
Слайд 15 Энергии, которую прибор потребляет в единицу времени - мощность.
Обозначается: Р
Мощность тока
равна отношению работы тока за время Δt к этому интервалу времени.
[P]=1Вт; 1 Вт = 1 Дж/с ; 1 Вт = 1 А · В
[P]=1Вт; 1 Вт = 1 Дж/с ; 1 Вт = 1 А · В

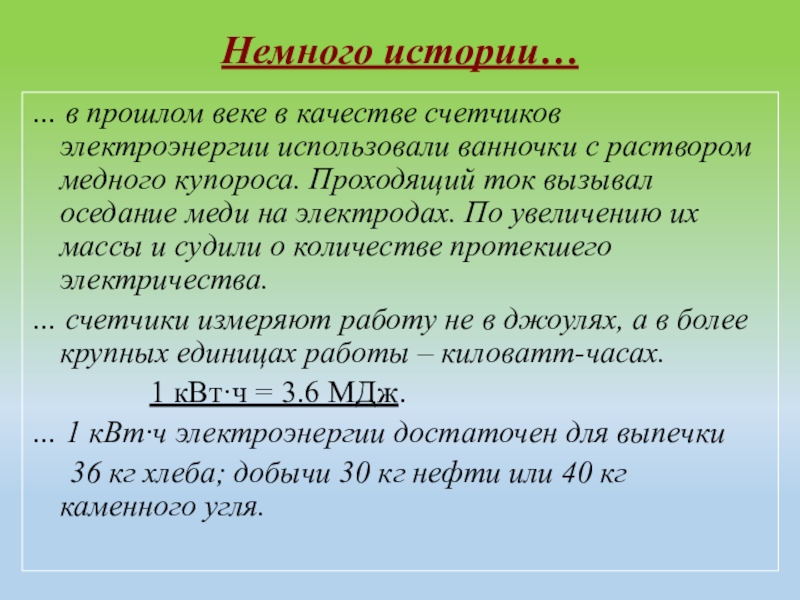

Слайд 17Немного истории…
… в прошлом веке в качестве счетчиков электроэнергии использовали ванночки
с раствором медного купороса. Проходящий ток вызывал оседание меди на электродах. По увеличению их массы и судили о количестве протекшего электричества.
… счетчики измеряют работу не в джоулях, а в более крупных единицах работы – киловатт-часах.
1 кВт·ч = 3.6 МДж.
… 1 кВт·ч электроэнергии достаточен для выпечки
36 кг хлеба; добычи 30 кг нефти или 40 кг каменного угля.
… счетчики измеряют работу не в джоулях, а в более крупных единицах работы – киловатт-часах.
1 кВт·ч = 3.6 МДж.
… 1 кВт·ч электроэнергии достаточен для выпечки
36 кг хлеба; добычи 30 кг нефти или 40 кг каменного угля.

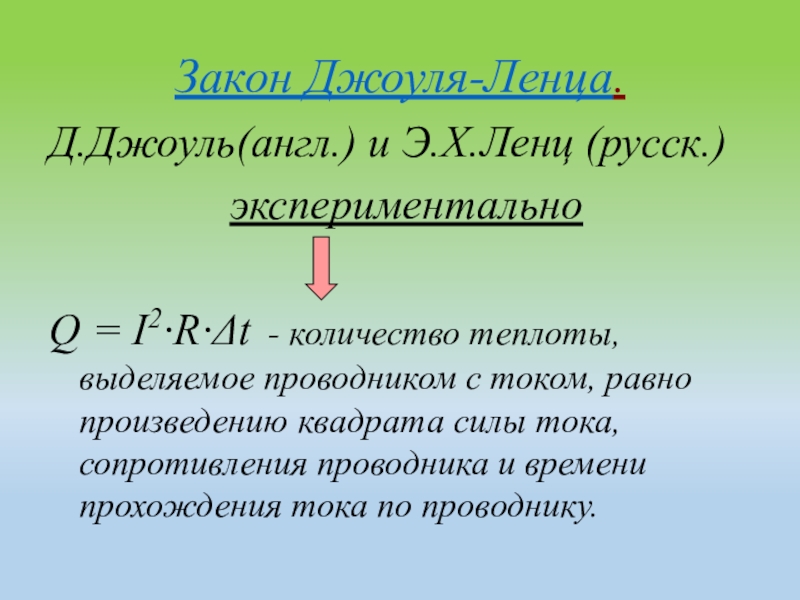

Слайд 18Закон Джоуля-Ленца.
Д.Джоуль(англ.) и Э.Х.Ленц (русск.)
экспериментально
Q = I2·R·Δt - количество теплоты, выделяемое
проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику.

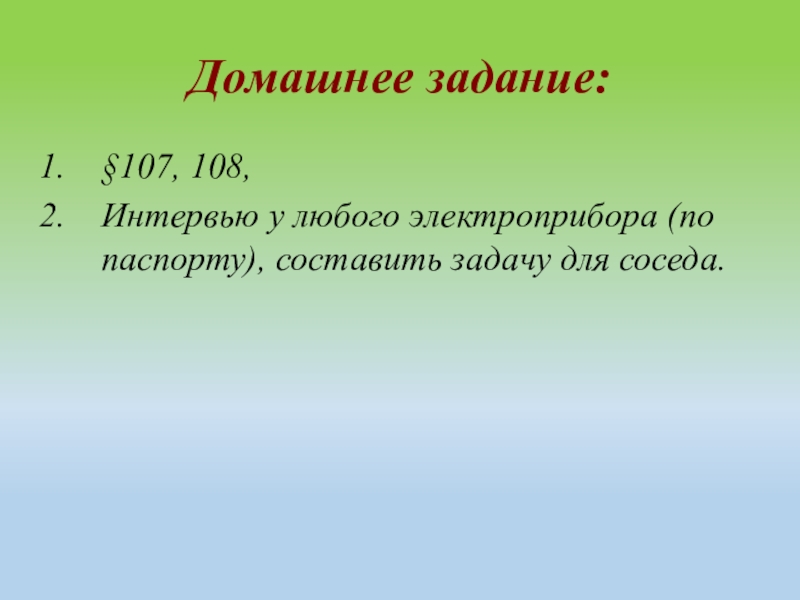

Слайд 21Домашнее задание:
§107, 108,
Интервью у любого электроприбора (по паспорту), составить задачу
для соседа.
