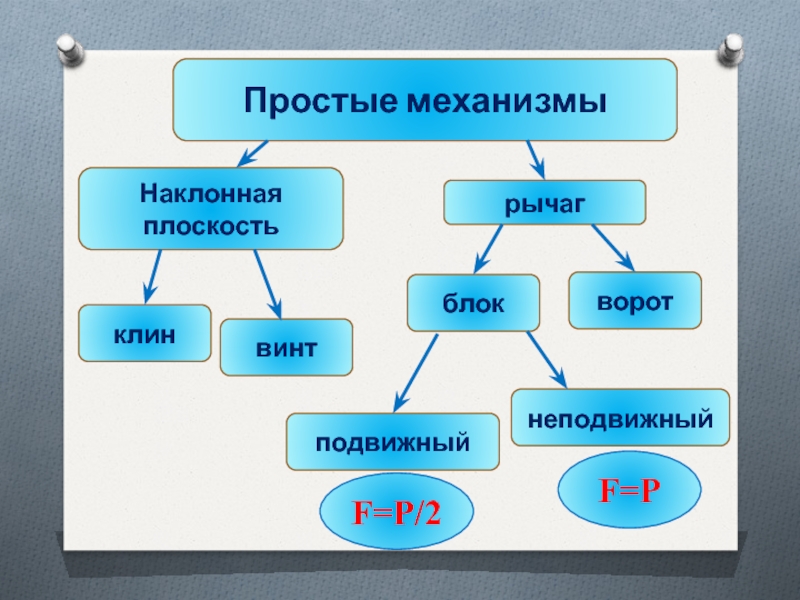

- 3. Простые механизмыНаклонная плоскостьклинвинтрычагворотблокподвижныйнеподвижныйF=РF=Р/2
- 4. История применения рычагов. Человек использует рычаг как
- 5. АрхимедАрхимед (ок.287-212г. до н.э.) – величайший математик,
- 6. Наклонная плоскостьНаклонная плоскость применяется для того, чтобы
- 7. Клин и винт - разновидности наклонной плоскости
- 8. Клин – одна из разновидностей наклонной плоскости,
- 9. Винт – простейший механизм. Резьба винта представляет
- 10. Что такое РЫЧАГ?Рычаг – простейший механизм, представляющий
- 11. Рычаг 1-го родаРычаг 2-го родаТочка приложения усилийТочка приложения нагрузкиТочка приложения усилийТочка приложения нагрузки
- 12. Момент силыМоментом силы называется физическая величина, равная
- 13. Плечо силыl1l2F1F2АОВ
- 14. Правило моментовРычаг находится в равновесии под действием
- 15. l1: l2 – отношение плеч силF2 :
- 16. Из правила равновесия рычага следует, что По
- 17. Специальные рычаги
- 18. Уравнительный рычагРычаг можно использовать не только для
- 19. Что такое блок?Блок – простой механизм, позволяющий
- 20. Неподвижный блокУ неподвижного блока ось закреплена и

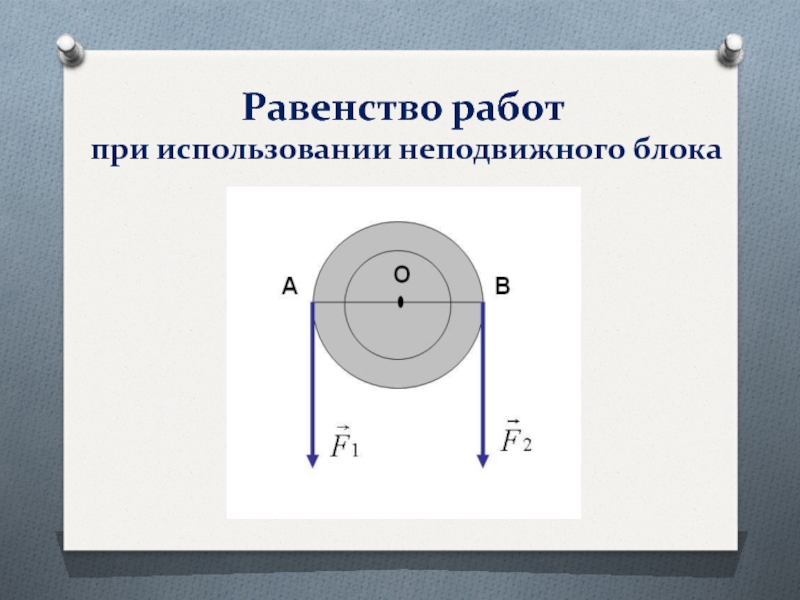

- 21. Равенство работ при использовании неподвижного блока

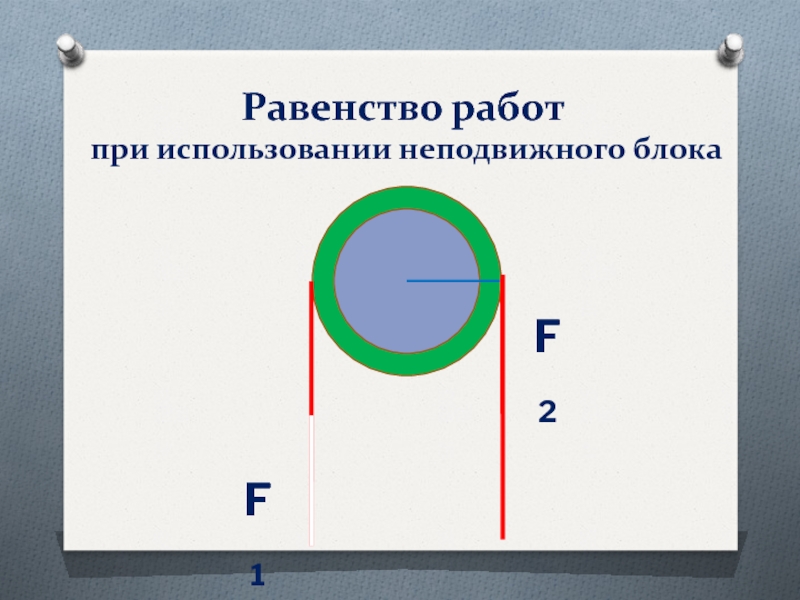

- 22. Равенство работ при использовании неподвижного блокаF1F2
- 23. Подвижный блокУ подвижного блока ось перемещается вместе
- 24. Равенство работ при использовании подвижного блокаПолучая выигрыш
- 25. На практике применяют комбинацию подвижного блока с
- 26. Полиспаст— система подвижных и неподвижных блоков, соединенных
- 27. Что такое лебедка?Лебедка – это механизм, состоящий из двух воротов с промежуточными передачами в механизме привода.
- 28. Слайд 28
- 29. Простые механизмы, применяемые нами в жизниНачав использоваться
- 30. Проверь себя:О каких простых механизмах ты узнал?Что
- 31. Задача 1Почему дверную ручку прикрепляют не к
- 32. Задача 2Почему ножницы для разрезания металла имеют наиболее длинные рукоятки, чем ножницы, предназначенные для разрезания бумаги?
- 33. Задача 3Какой из рычагов будет находиться в равновесии?

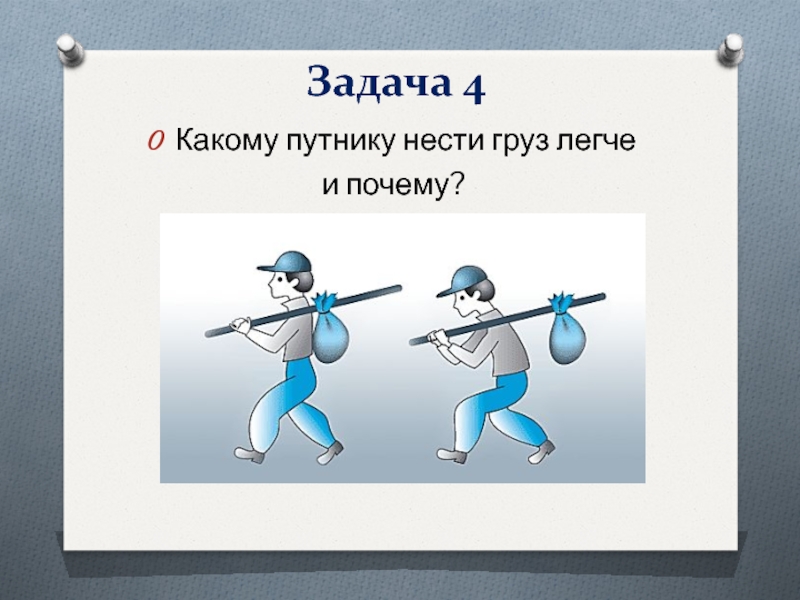

- 34. Задача 4Какому путнику нести груз легче и почему?
- 35. Задача 5 Длина меньшего плеча рычага 5 см,
- 36. Задача 6На меньшее плечо рычага действует сила
- 37. Задача 7На концах рычага действуют силы 25Н
- 38. Желаю успехов!
Простые механизмы - помощники человекаМеханизмы и инструменты облегчают труд человека, преобразуя движения и изменяя приложенные силы.На протяжении тысячелетий помощниками человека были такие простые механизмы как наклонная плоскость, клин, рычаг и колесо (блок).Все простые механизмы служат для
Слайд 1
Выполнила Федотова О.А.
учитель физики МАОУ «СОШ «Гармония» г. Воскресенск , Московская
область
Слайд 2Простые механизмы - помощники человека
Механизмы и инструменты облегчают труд человека, преобразуя
движения и изменяя приложенные силы.
На протяжении тысячелетий помощниками человека были такие простые механизмы как
наклонная плоскость, клин, рычаг и колесо (блок).
На протяжении тысячелетий помощниками человека были такие простые механизмы как
наклонная плоскость, клин, рычаг и колесо (блок).
Все простые механизмы служат для выполнения механической работы, при этом позволяют человеку получить выигрыш в силе или удобство в работе.

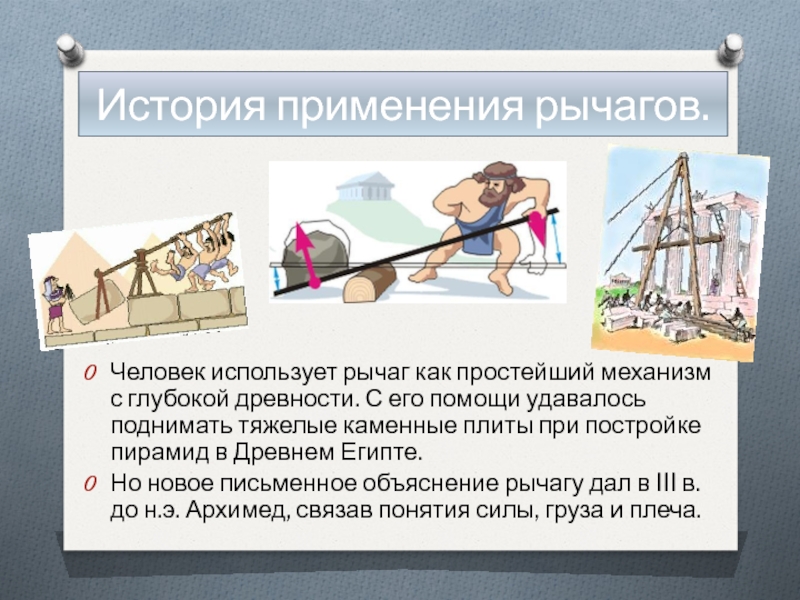

Слайд 4История применения рычагов.
Человек использует рычаг как простейший механизм с глубокой
древности. С его помощи удавалось поднимать тяжелые каменные плиты при постройке пирамид в Древнем Египте.
Но новое письменное объяснение рычагу дал в III в. до н.э. Архимед, связав понятия силы, груза и плеча.
Но новое письменное объяснение рычагу дал в III в. до н.э. Архимед, связав понятия силы, груза и плеча.

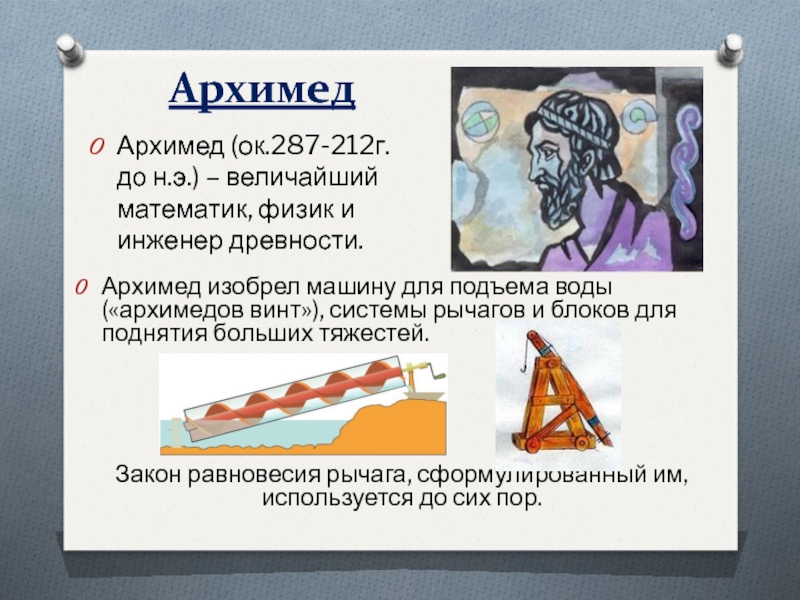

Слайд 5Архимед
Архимед (ок.287-212г. до н.э.) – величайший математик, физик и инженер древности.
Архимед изобрел машину для подъема воды («архимедов винт»), системы рычагов и блоков для поднятия больших тяжестей.
Закон равновесия рычага, сформулированный им, используется до сих пор.

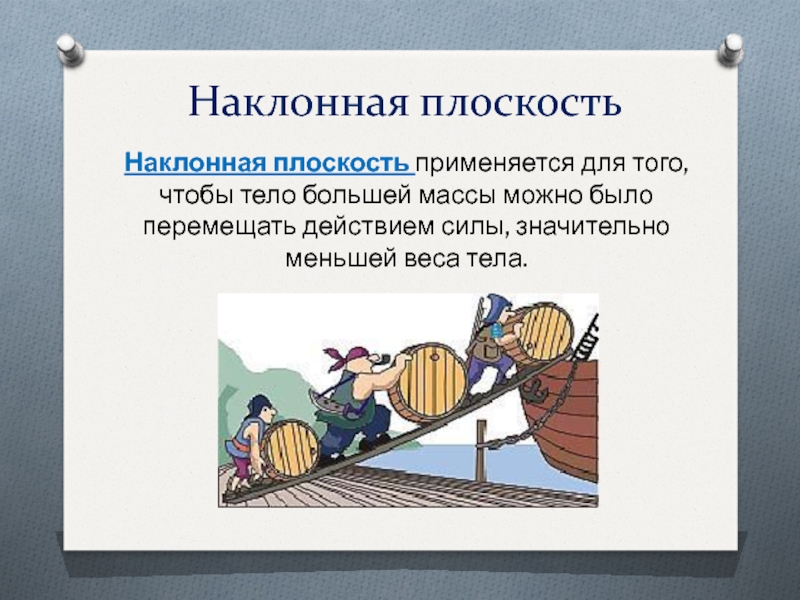

Слайд 6Наклонная плоскость
Наклонная плоскость применяется для того, чтобы тело большей массы можно
было перемещать действием силы, значительно меньшей веса тела.
Слайд 8Клин – одна из разновидностей наклонной плоскости, это простой механизм в
виде призмы, рабочие поверхности которого сходятся по острым углом.
Клин изменяет направление действия силы. Используется для раздвижения, разделения на части обрабатываемого предмета. Сила, с которой он раздвигает половинки бревна, гораздо большей силы, с которой молот воздействует на клин.
Слайд 9Винт – простейший механизм. Резьба винта представляет собой наклонную плоскость, многократно
обернутую вокруг цилиндра.
Примеры простых устройств с винтовой резьбой – домкрат, болт с гайкой, тиски.

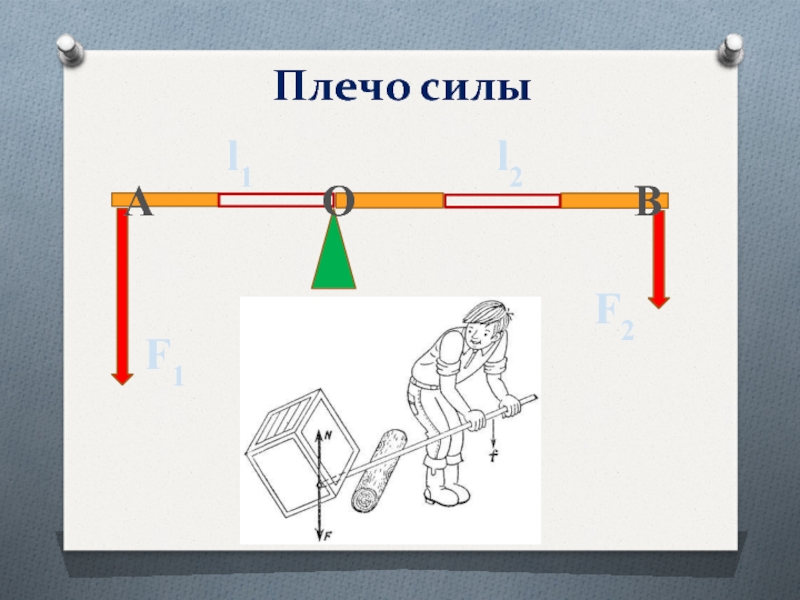

Слайд 10Что такое РЫЧАГ?
Рычаг – простейший механизм, представляющий собой перекладину, вращающуюся вокруг
точки опоры.
У рычага есть два плеча. Плечо – кратчайшее расстояние от точки опоры до точки приложения силы.
У рычага есть два плеча. Плечо – кратчайшее расстояние от точки опоры до точки приложения силы.
О – единственная неподвижная точка рычага, точка опоры.
А и В – точки приложения сил.
ОА – плечо силы F.
ОВ – плечо силы P.
F
P
О
А
В

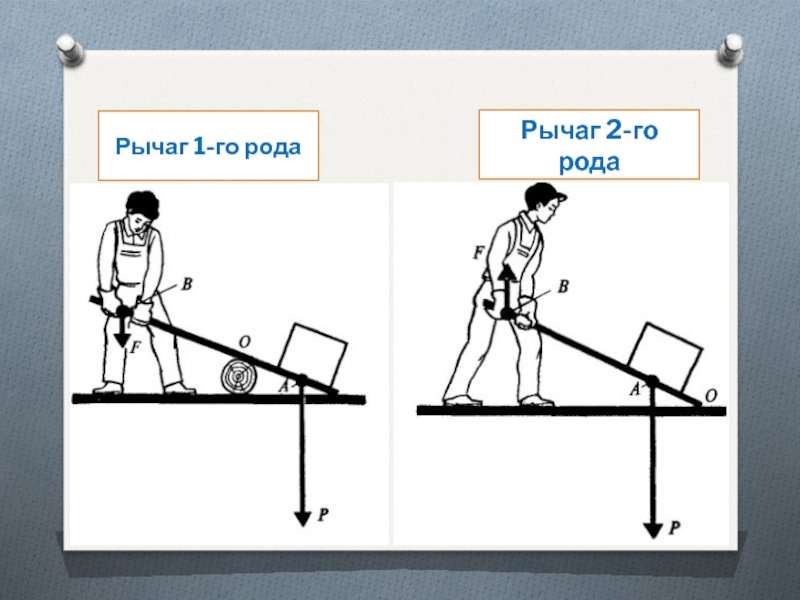

Слайд 11Рычаг 1-го рода
Рычаг 2-го рода
Точка приложения усилий
Точка приложения нагрузки
Точка приложения усилий
Точка
приложения нагрузки

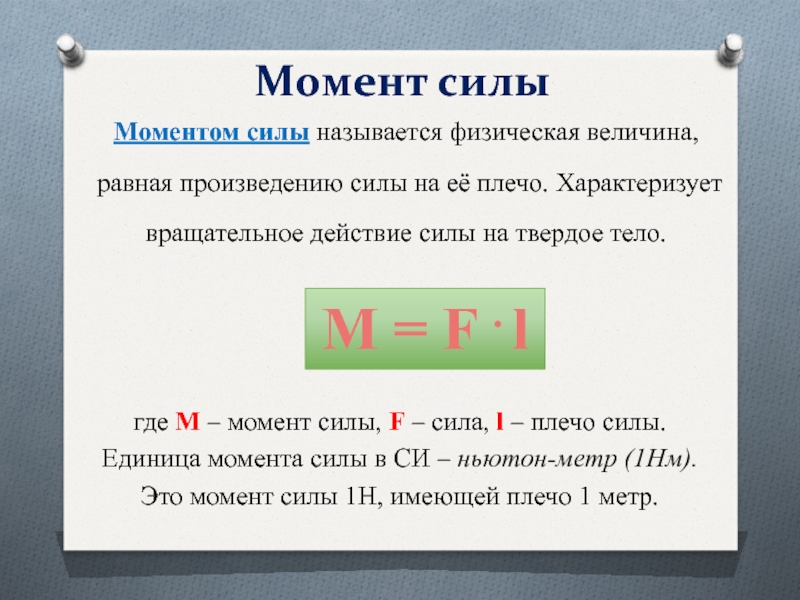

Слайд 12Момент силы
Моментом силы называется физическая величина, равная произведению силы на её
плечо. Характеризует вращательное действие силы на твердое тело.
M = F . l
где М – момент силы, F – сила, l – плечо силы.
Единица момента силы в СИ – ньютон-метр (1Нм).
Это момент силы 1Н, имеющей плечо 1 метр.

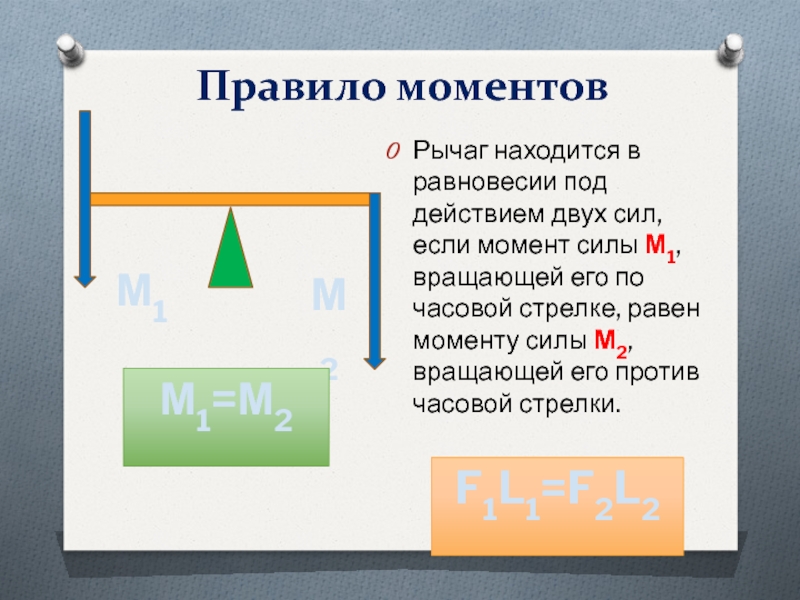

Слайд 14Правило моментов
Рычаг находится в равновесии под действием двух сил, если момент
силы М1, вращающей его по часовой стрелке, равен моменту силы М2, вращающей его против часовой стрелки.
М1
М2
М1=М2
F1L1=F2L2

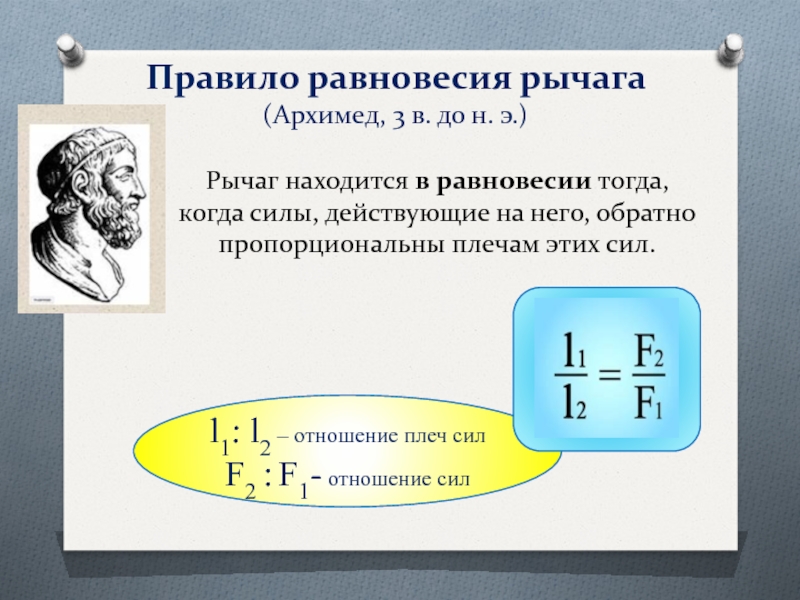

Слайд 15l1: l2 – отношение плеч сил
F2 : F1- отношение сил
Рычаг находится
в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.
Правило равновесия рычага
(Архимед, 3 в. до н. э.)

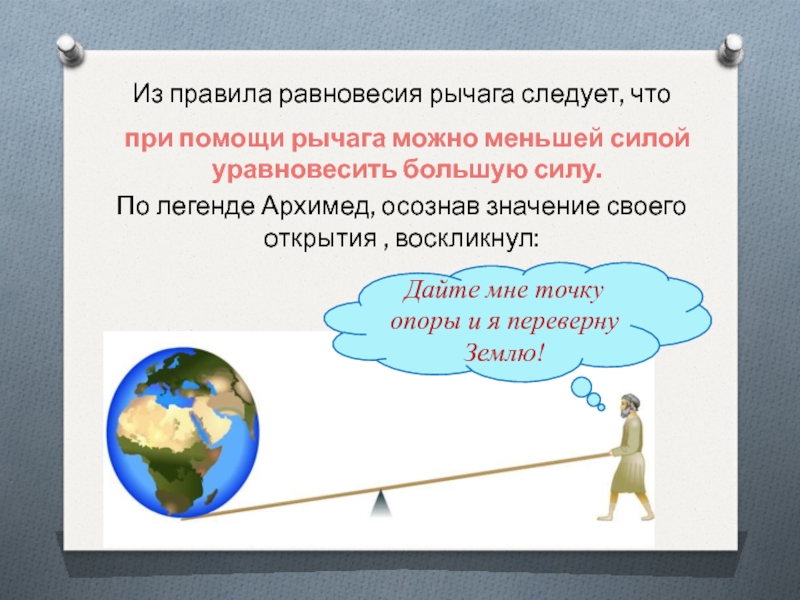

Слайд 16Из правила равновесия рычага следует, что
По легенде Архимед, осознав значение
своего открытия , воскликнул:
Дайте мне точку опоры и я переверну Землю!
при помощи рычага можно меньшей силой
уравновесить большую силу.

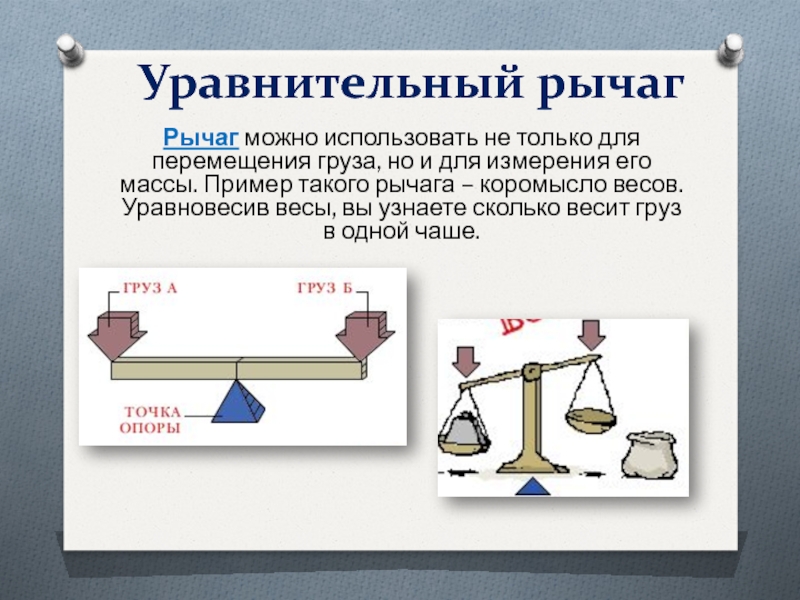

Слайд 18Уравнительный рычаг
Рычаг можно использовать не только для перемещения груза, но и
для измерения его массы. Пример такого рычага – коромысло весов. Уравновесив весы, вы узнаете сколько весит груз в одной чаше.

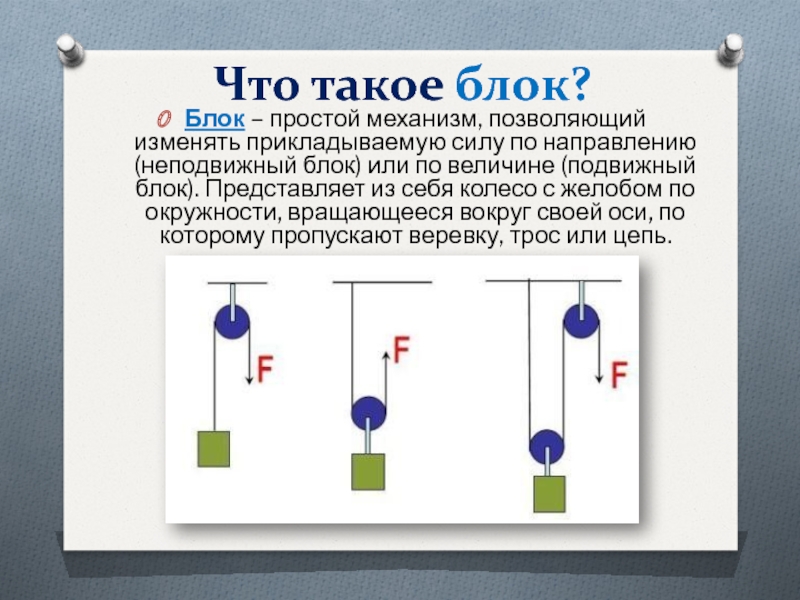

Слайд 19Что такое блок?
Блок – простой механизм, позволяющий изменять прикладываемую силу по
направлению (неподвижный блок) или по величине (подвижный блок). Представляет из себя колесо с желобом по окружности, вращающееся вокруг своей оси, по которому пропускают веревку, трос или цепь.
Слайд 20Неподвижный блок
У неподвижного блока ось закреплена и при подъеме грузов не
поднимается и не опускается.
Запомни: неподвижный блок не дает выигрыша в силе!
Запомни: неподвижный блок не дает выигрыша в силе!
Слайд 23Подвижный блок
У подвижного блока ось перемещается вместе с грузом.
Запомни: выигрыш в
силе, получаемый с помощью подвижного блока, равен 2.

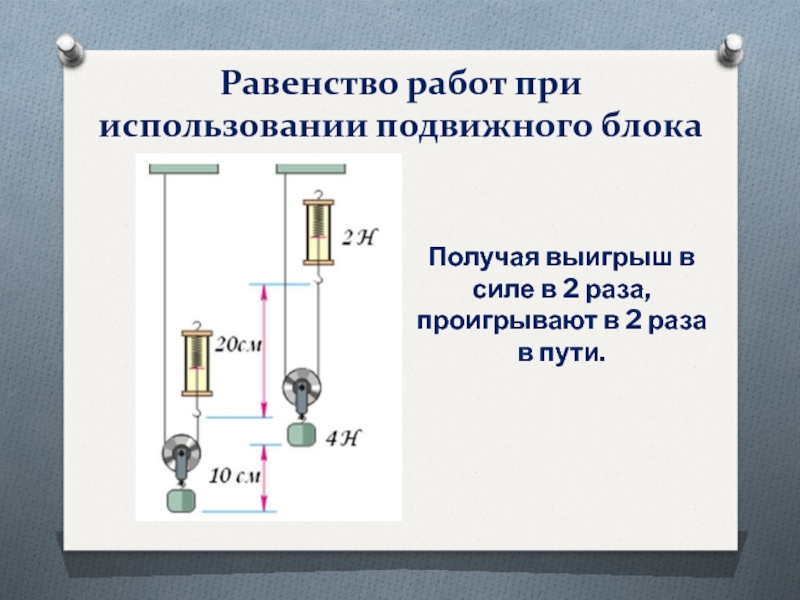

Слайд 24Равенство работ при использовании подвижного блока
Получая выигрыш в силе в 2
раза, проигрывают в 2 раза в пути.

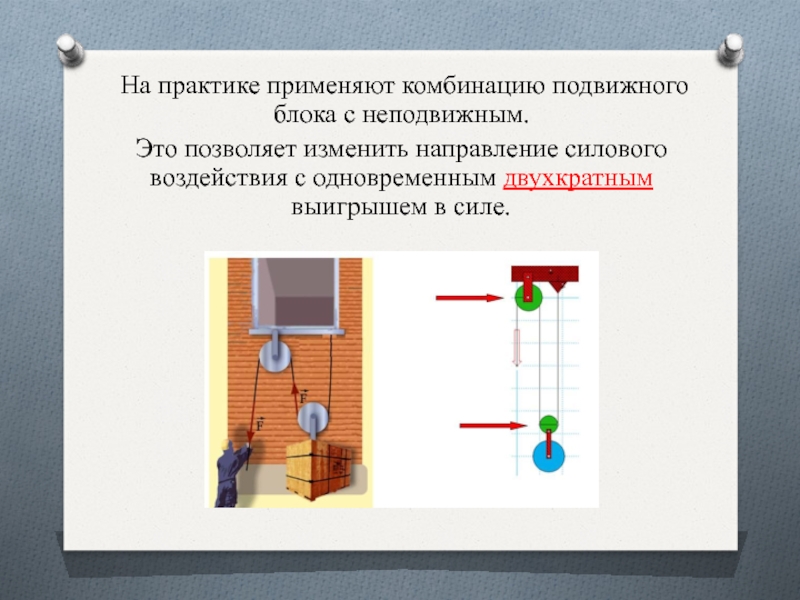

Слайд 25На практике применяют комбинацию подвижного блока с неподвижным.
Это позволяет изменить
направление силового воздействия с одновременным двухкратным выигрышем в силе.
Слайд 26Полиспаст
— система подвижных и неподвижных блоков, соединенных гибкой связью (канатом или
цепью), употребляемая для увеличения силы - силовые полиспасты или скорости - скоростные полиспасты.
Слайд 27Что такое лебедка?
Лебедка – это механизм, состоящий из двух воротов с
промежуточными передачами в механизме привода.

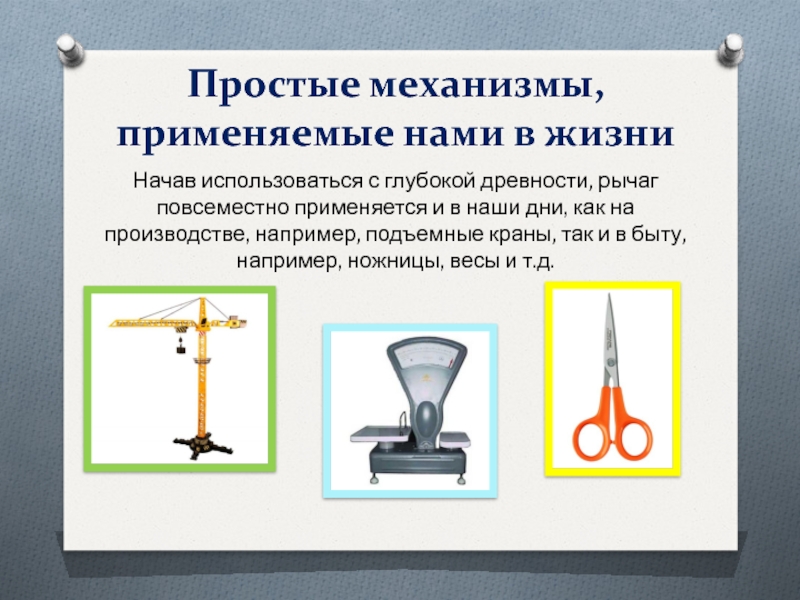

Слайд 29Простые механизмы, применяемые нами в жизни
Начав использоваться с глубокой древности, рычаг
повсеместно применяется и в наши дни, как на производстве, например, подъемные краны, так и в быту, например, ножницы, весы и т.д.

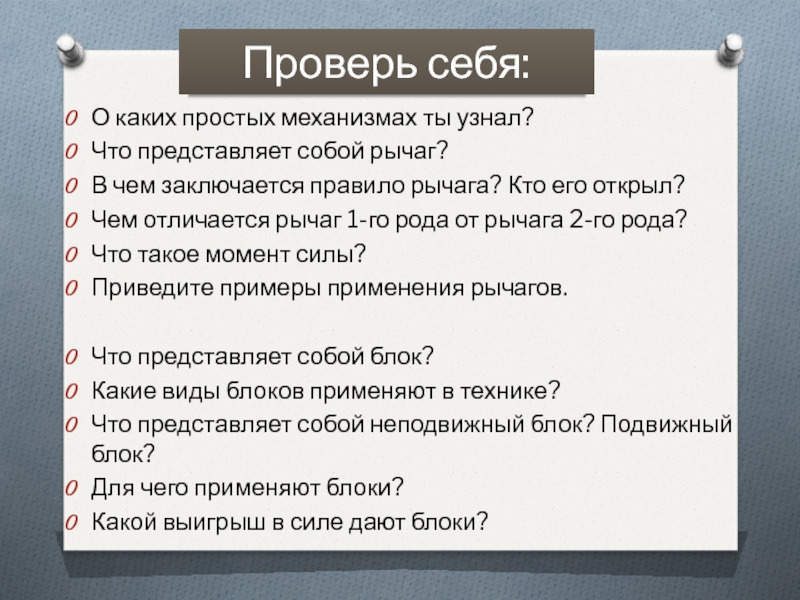

Слайд 30Проверь себя:
О каких простых механизмах ты узнал?
Что представляет собой рычаг?
В
чем заключается правило рычага? Кто его открыл?
Чем отличается рычаг 1-го рода от рычага 2-го рода?
Что такое момент силы?
Приведите примеры применения рычагов.
Что представляет собой блок?
Какие виды блоков применяют в технике?
Что представляет собой неподвижный блок? Подвижный блок?
Для чего применяют блоки?
Какой выигрыш в силе дают блоки?
Чем отличается рычаг 1-го рода от рычага 2-го рода?
Что такое момент силы?
Приведите примеры применения рычагов.
Что представляет собой блок?
Какие виды блоков применяют в технике?
Что представляет собой неподвижный блок? Подвижный блок?
Для чего применяют блоки?
Какой выигрыш в силе дают блоки?
Слайд 31Задача 1
Почему дверную ручку прикрепляют не к середине двери,
а к краю, притом, наиболее удаленному от оси вращения?

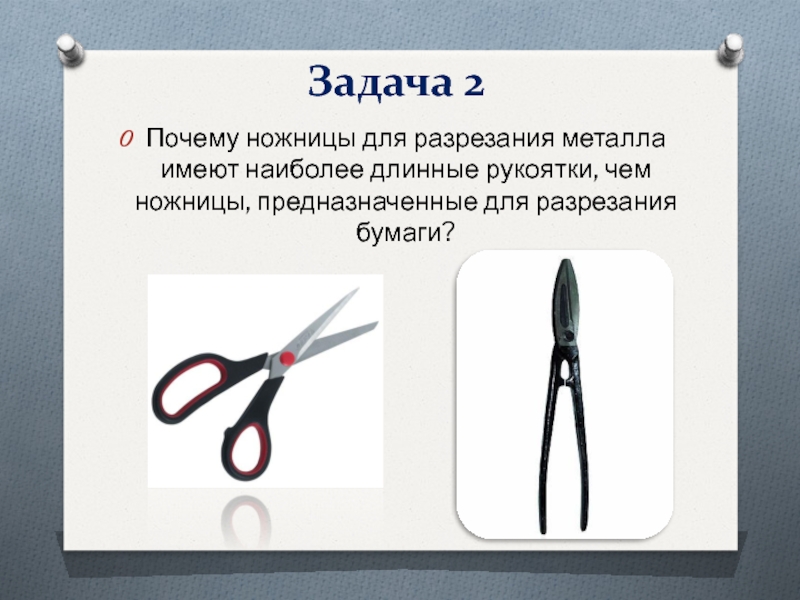

Слайд 32Задача 2
Почему ножницы для разрезания металла имеют наиболее длинные рукоятки, чем
ножницы, предназначенные для разрезания бумаги?

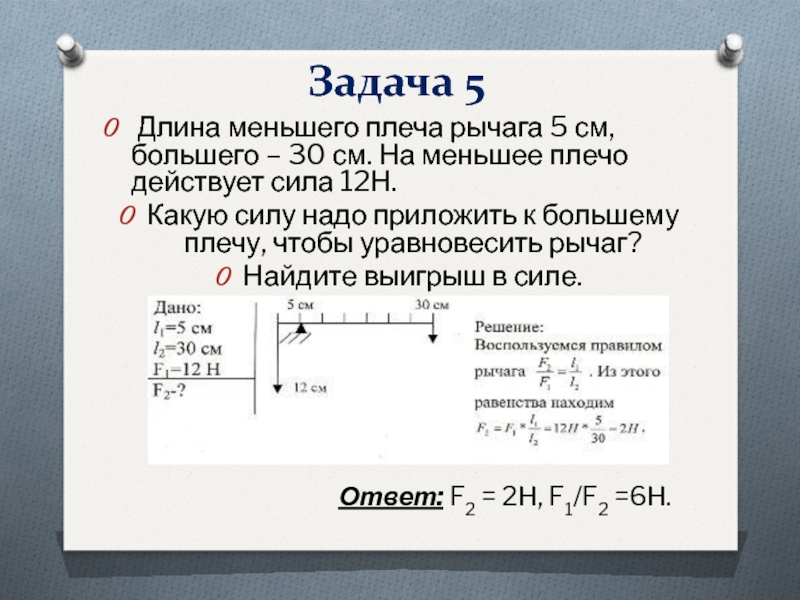

Слайд 35Задача 5
Длина меньшего плеча рычага 5 см, большего – 30 см.
На меньшее плечо действует сила 12Н.
Какую силу надо приложить к большему плечу, чтобы уравновесить рычаг?
Найдите выигрыш в силе.
Какую силу надо приложить к большему плечу, чтобы уравновесить рычаг?
Найдите выигрыш в силе.
Ответ: F2 = 2Н, F1/F2 =6Н.
Слайд 36Задача 6
На меньшее плечо рычага действует сила 300Н, на большее –
20Н. Длина меньшего плеча 5 см.
Определите длину большего плеча.
Сделайте рисунок.
Определите длину большего плеча.
Сделайте рисунок.
Ответ: 0,75м.

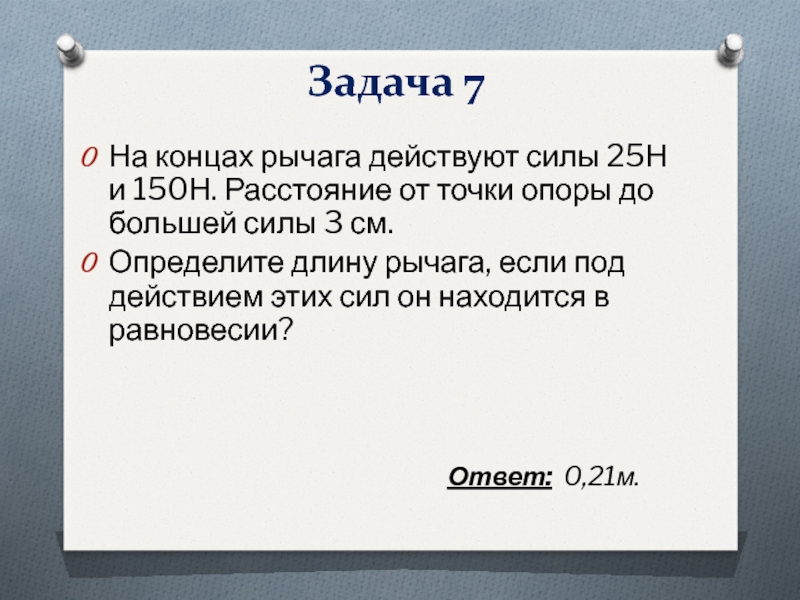

Слайд 37Задача 7
На концах рычага действуют силы 25Н и 150Н. Расстояние от
точки опоры до большей силы 3 см.
Определите длину рычага, если под действием этих сил он находится в равновесии?
Определите длину рычага, если под действием этих сил он находится в равновесии?
Ответ: 0,21м.
