Презентация, доклад по физике на тему Принципы радиосвязи (11 класс)

БОУ «Тарская гимназия №1 им.А.М. Луппова» Гайсина И.В.

излучающей электромагнитные волны, является небольшой по размерам электрический диполь, который называют диполем Герца.
В современной радиотехнике излучение электромагнитных волн производится с помощью антенн различных конструкций, в которых возбуждаются быстропеременные токи.
В радиотехнике диполь Герца эквивалентен небольшой антенне, размер которой много меньше длины волны λ.

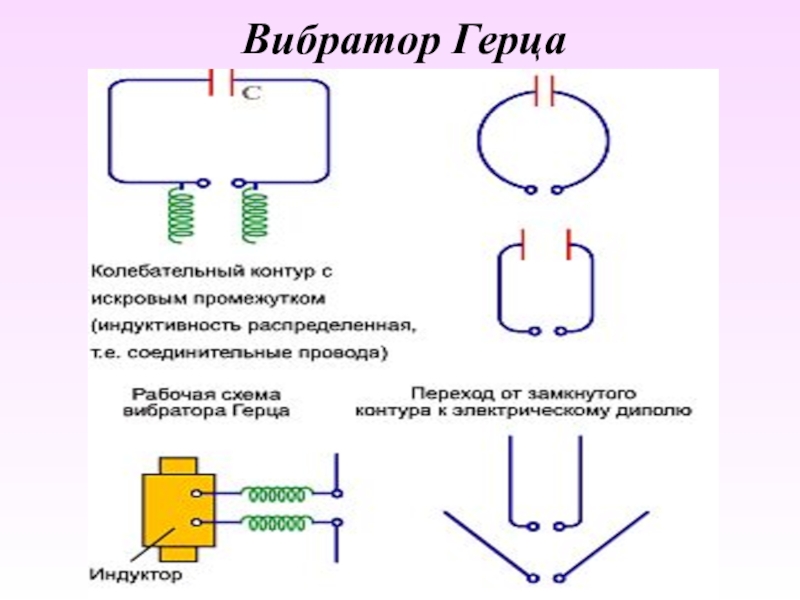

вибратором Герца. Это устройство представляет собой открытый колебательный контур.
Электромагнитные волны регистрировались с помощью приемного резонатора, в котором возбуждаются колебания тока.
Схема приемника Попова, приведенная в «Журнале Русского физико-химического общества»

созданный в передающей антенне, вызывает в окружающем пространстве быстроменяющееся электромагнитное поле, которое распространяется в виде электромагнитной волны.
Трудность передачи звукового сигнала состоит в том, что для радиосвязи необходимы колебания высокой частоты, а колебания звукового диапазона — низкочастотные колебания, для излучения которых невозможно построить эффективные антенны.

пространстве без проводов.

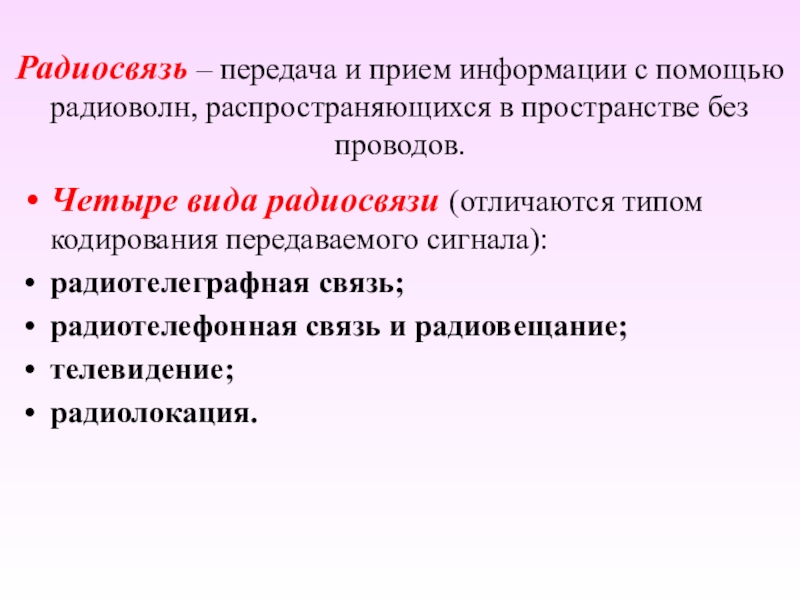

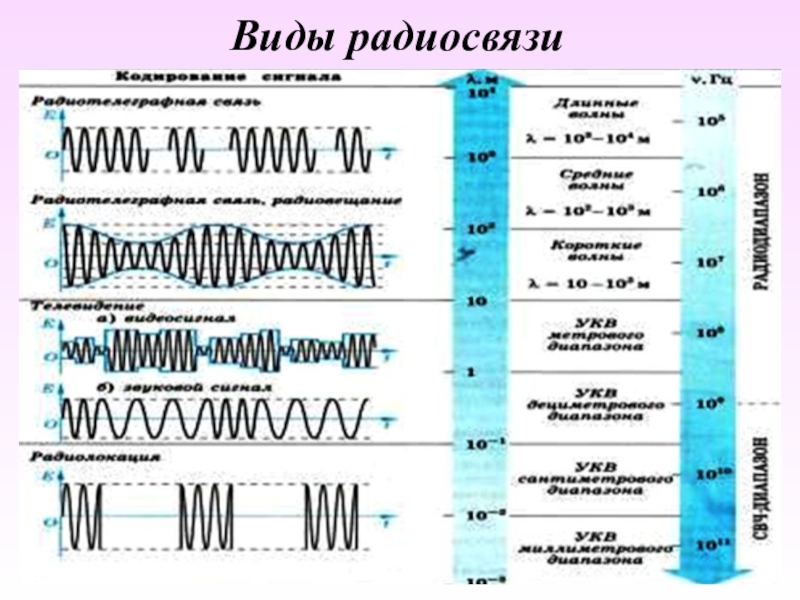

Четыре вида радиосвязи (отличаются типом кодирования передаваемого сигнала):
радиотелеграфная связь;
радиотелефонная связь и радиовещание;
телевидение;
радиолокация.

Мириаметровые 10-100 км 3-30 кГц
5 Километровые 1-10 км 30-300 кГц
6 Гектометровые 10-1000 м 300-3000 кГц-
7 Декаметровые 10-100 м 3-30 МГц
8 Метровые 1-10 м 30-300 МГц
9 Дециметровые 10-0,1 м 300-3000 МГц
10 Сантиметровые 1-10 см 3-30 ГГц
11 Миллиметровые 1-10 мм 30-300 ГГц
12 Децимиллиметровые 0,1-1 мм 300-3000 ГГц

букву алфавита в азбуке Морзе.

Радиолокация – обнаружение и определение точного местоположения объектов с помощью радиоволн.
Радиовещание – передача в эфир речи, музыки, звуковых эффектов с помощью электромагнитных волн.
Радиотелефонная связь – передача подобной информации только для приема конкретным абонентом.

250 м
600 м
20 км
150 км (1901 г.)

Г. Маркони осуществил радиосвязь через Атлантический океан (1901 г.)

Связь на расстояние

установка – радиолокатор, состоит из передающей и приёмной частей.
Передатчик излучает волны кратковременными импульсами. Длительность каждого импульса составляет миллионные доли секунды, а промежуток между импульсами примерно в 1000 раз больше. Определение расcтояния R производится путем изменения общего времени t прохождения радиоволн до цели и обратно.

—микрофон, преобразует звуковые колебания в электрические

3 —модулятор, накладывает «низкочастотные» электрические колебания на «высокочастотные»

4 —передающая антенна, излучает электромагнитную волну, (модулированный высокочастотный сигнал).

—приемный колебательный контур, усиливает электромагнитную волну, (настраивается в резонанс с частотой принятого сигнала).

7 —детектор, удаляет половину сигнала, (детектирует сигнал).

8 —конденсатор-фильтр, выделяет из модулированного высокочастотного сигнала низкочастотные электрические колебания

9 —наушник, преобразует низкочастотные электрические колебания в звук

параметров.
Амплитудная модуляция – изменение амплитуды высокочастотных колебаний по закону изменения передаваемого звукового сигнала.
Частотная модуляция – изменение частоты высокочастотных колебаний по закону изменения передаваемого звукового сигнала.
Детектирование (демодуляция) – процесс выделения низкочастотных (звуковых) колебаний из модулированных колебаний высокой частоты.

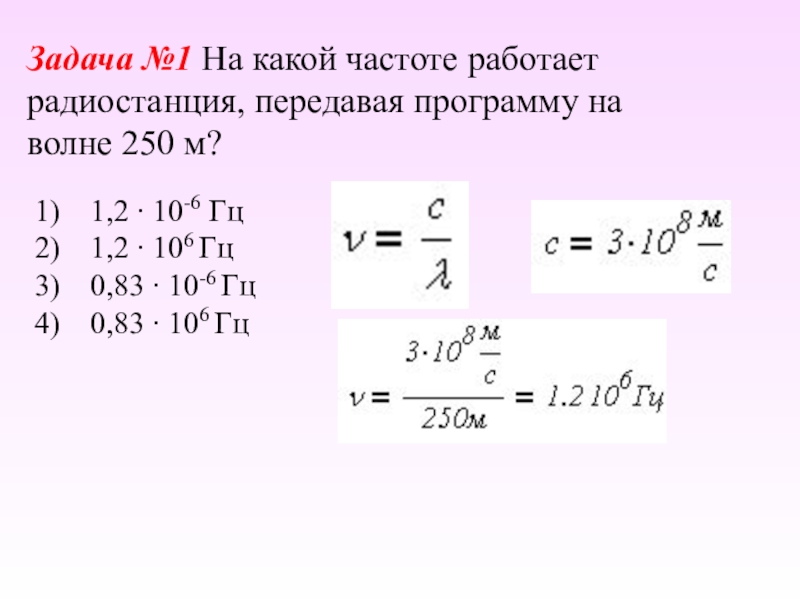

м?

1,2 ∙ 10-6 Гц
1,2 ∙ 106 Гц
0,83 ∙ 10-6 Гц
0,83 ∙ 106 Гц

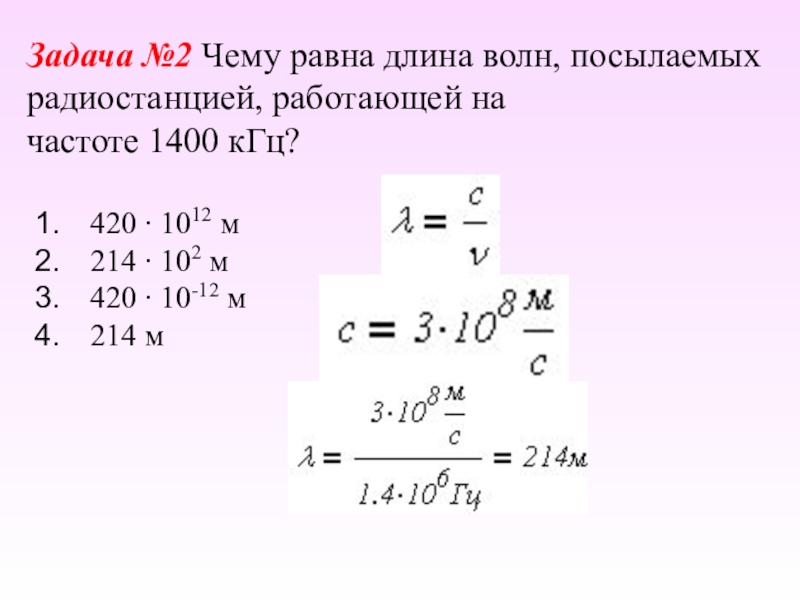

кГц?

420 ∙ 1012 м
214 ∙ 102 м
420 ∙ 10-12 м
214 м

по международному соглашению длина радиоволны этого сигнала должна быть равной 600 м?

200 ∙ 10-8 Гц
500 ∙ 10-6 Гц
200 ∙ 106 Гц
500 ∙ 103 Гц

= 0,03 мкс, равна

100 м
1 м
3 м
9 м

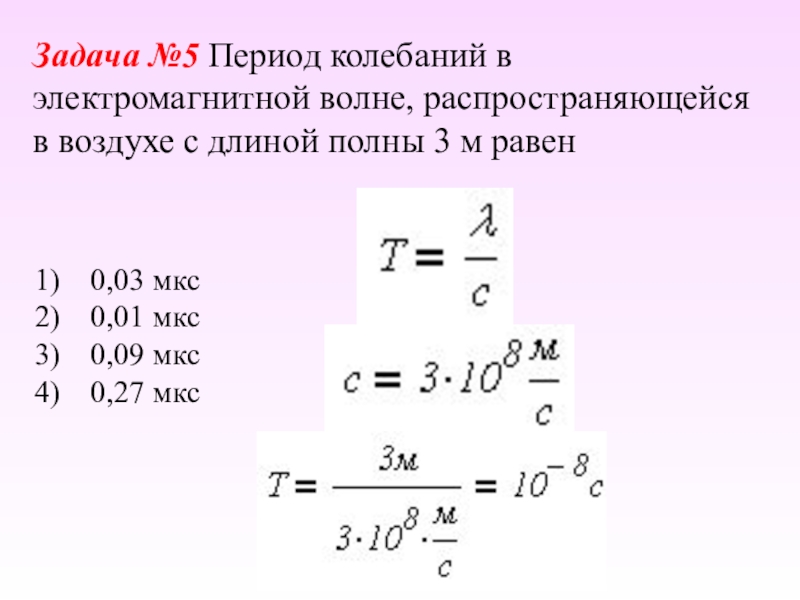

полны 3 м равен

0,03 мкс
0,01 мкс
0,09 мкс
0,27 мкс
