Презентация, доклад по физике на тему Принципы радиосвязи
Содержание
- 1. Презентация по физике на тему Принципы радиосвязи
- 2. СодержаниеПовторениеМодуляцияДетектированиеПростейший радиоприемник
- 3. ПовторениеЧто называют электромагнитной волной?Распространяющееся в пространстве возмущение (изменение состояния) электромагнитного поля.
- 4. Повторение2. Условие возникновения электромагнитной волны?Наличие ускорения у движущихся зарядов!
- 5. Повторение2. Электромагнитная волна продольная или поперечная?Электромагнитная волна является поперечной!
- 6. Повторение
- 7. ПовторениеВ 1887 году Г. Герц доказал существование электромагнитных волн и изучил их свойстваУстановка опытов Г. Герца
- 8. Повторение7 мая 1895 года продемонстрировал свой грозоотметчик.
- 9. Повторение7 мая 1895 года продемонстрировал свой грозоотметчик.
- 10. Принципы радиосвязиМикрофон преобразует механические колебания в электромагнитные колебания звуковой частоты.На каком явлении основан принцип действия микрофона?
- 11. Принципы радиосвязиНо передавать на большие расстояния электромагнитную волну звуковой частоты нельзя!
- 12. МодуляцияМодуляция колебаний - медленное по сравнению с
- 13. МодуляцияПосле модуляции волна готова к передаче.Обладая высокой
- 14. ДетектированиеВ приемнике необходимо выделить из высокочастотных модулированных колебаний сигнал звуковой частоты, т.е. провести детектирование
- 15. ГромкоговорительПреобразует электромагнитные колебания в механические колебания звуковой частоты
- 16. Блок-схема радиосвязи

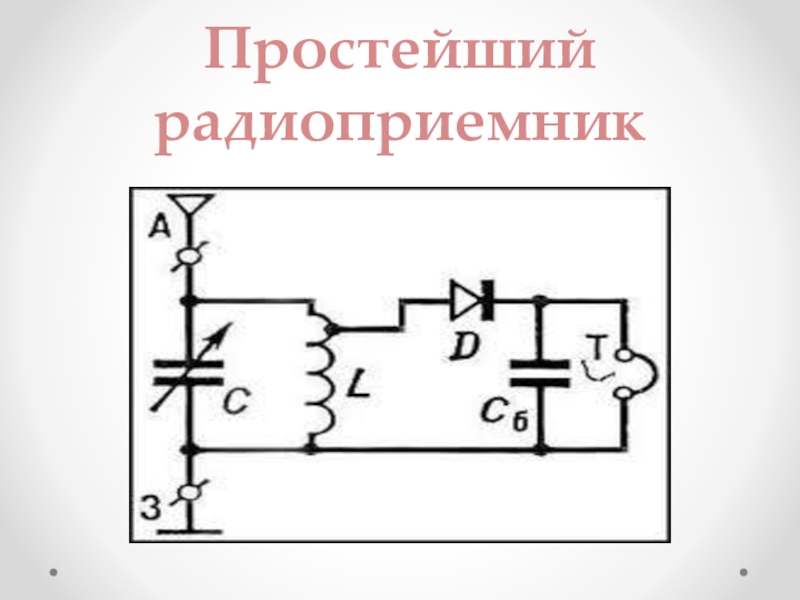

- 17. Простейший радиоприемник
СодержаниеПовторениеМодуляцияДетектированиеПростейший радиоприемник
Слайд 3Повторение
Что называют электромагнитной волной?
Распространяющееся в пространстве возмущение (изменение состояния) электромагнитного поля.

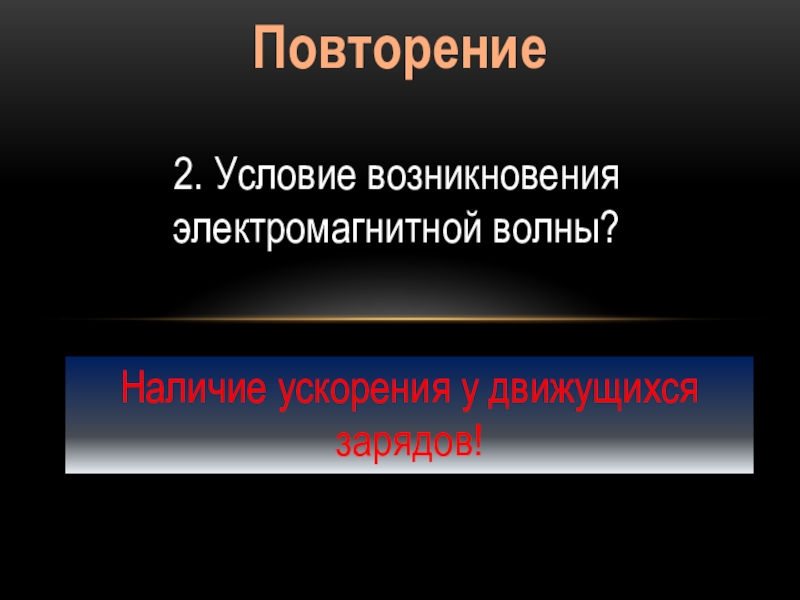

Слайд 4Повторение
2. Условие возникновения электромагнитной волны?
Наличие ускорения у движущихся зарядов!
Слайд 5Повторение
2. Электромагнитная волна продольная или поперечная?
Электромагнитная волна является поперечной!
Слайд 7Повторение
В 1887 году Г. Герц доказал существование электромагнитных волн и изучил
их свойства
Установка опытов Г. Герца

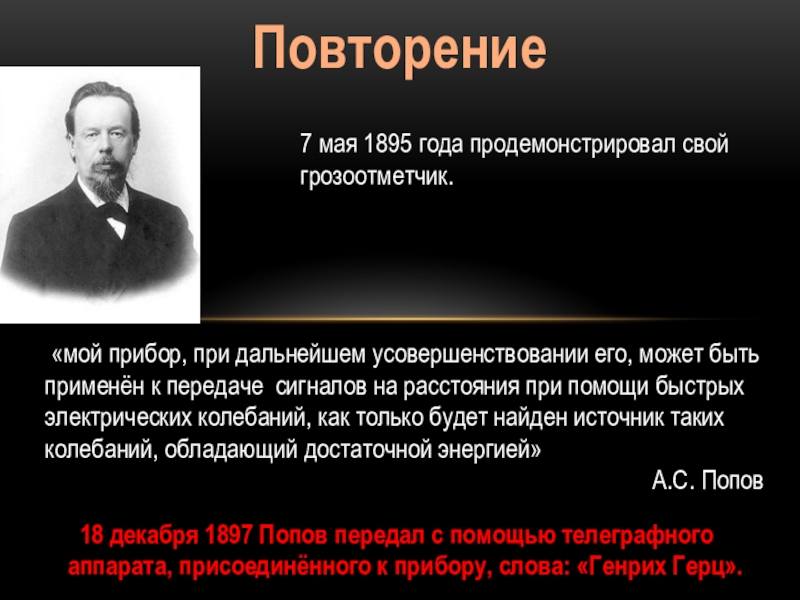

Слайд 8Повторение
7 мая 1895 года продемонстрировал свой грозоотметчик.
«мой прибор, при дальнейшем
усовершенствовании его, может быть применён к передаче сигналов на расстояния при помощи быстрых электрических колебаний, как только будет найден источник таких колебаний, обладающий достаточной энергией»
А.С. Попов
А.С. Попов
18 декабря 1897 Попов передал с помощью телеграфного аппарата, присоединённого к прибору, слова: «Генрих Герц».
Слайд 9Повторение
7 мая 1895 года продемонстрировал свой грозоотметчик.
«мой прибор, при дальнейшем
усовершенствовании его, может быть применён к передаче сигналов на расстояния при помощи быстрых электрических колебаний, как только будет найден источник таких колебаний, обладающий достаточной энергией»
А.С. Попов
А.С. Попов
18 декабря 1897 Попов передал с помощью телеграфного аппарата, присоединённого к прибору, слова: «Генрих Герц».
Слайд 10Принципы радиосвязи
Микрофон преобразует механические колебания в электромагнитные колебания звуковой частоты.
На каком
явлении основан принцип действия микрофона?
Слайд 11Принципы радиосвязи
Но передавать на большие расстояния электромагнитную волну звуковой частоты нельзя!

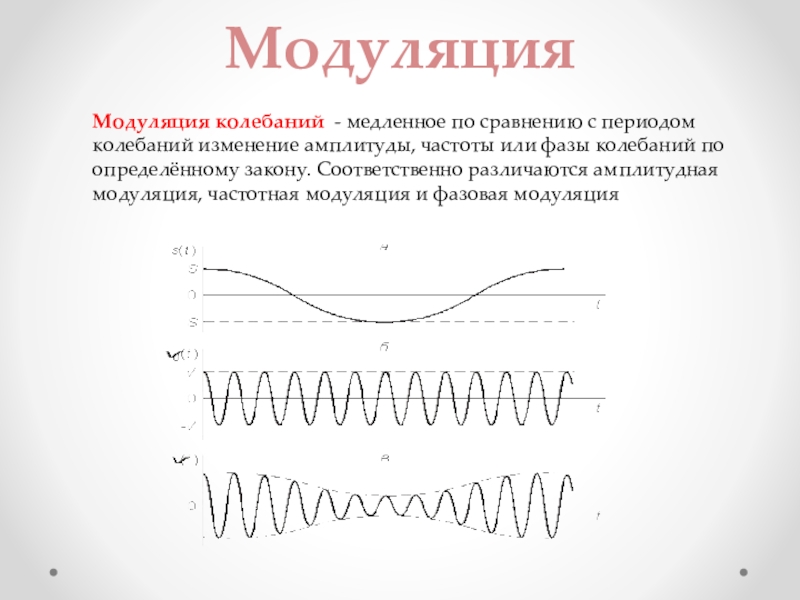

Слайд 12Модуляция
Модуляция колебаний - медленное по сравнению с периодом колебаний изменение амплитуды,
частоты или фазы колебаний по определённому закону. Соответственно различаются амплитудная модуляция, частотная модуляция и фазовая модуляция

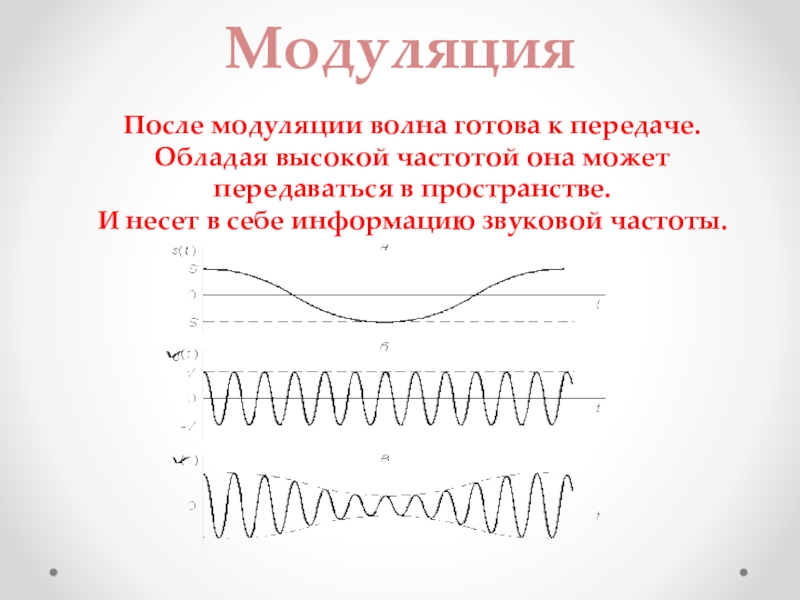

Слайд 13Модуляция
После модуляции волна готова к передаче.
Обладая высокой частотой она может передаваться
в пространстве.
И несет в себе информацию звуковой частоты.
И несет в себе информацию звуковой частоты.
Слайд 14Детектирование
В приемнике необходимо выделить из высокочастотных модулированных колебаний сигнал звуковой частоты,
т.е. провести детектирование

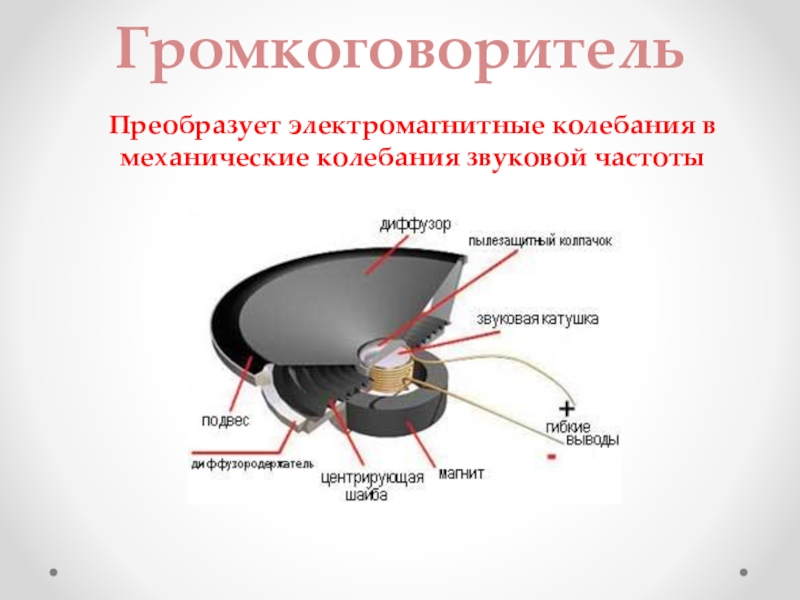

Слайд 15Громкоговоритель
Преобразует электромагнитные колебания в механические колебания звуковой частоты
