Презентация, доклад по физике на тему Принцип действия тепловых двигателей. КПД (10 класс)

1. Тест - опрос

Слайд 1Принцип действия тепловых двигателей. Виды тепловых двигателей.
Цель урока: Ввести понятие теплового

двигателя. Рассмотреть принцип работы теплового двигателя, виды тепловых двигателей.
Принцип действия тепловых двигателей. Виды тепловых двигателей.Цель урока: Ввести понятие теплового двигателя. Рассмотреть принцип работы теплового двигателя,

Слайд 21. Тест - опрос

1. Тест - опрос

Слайд 31. Тест – опрос (продолжение)

1. Тест – опрос (продолжение)

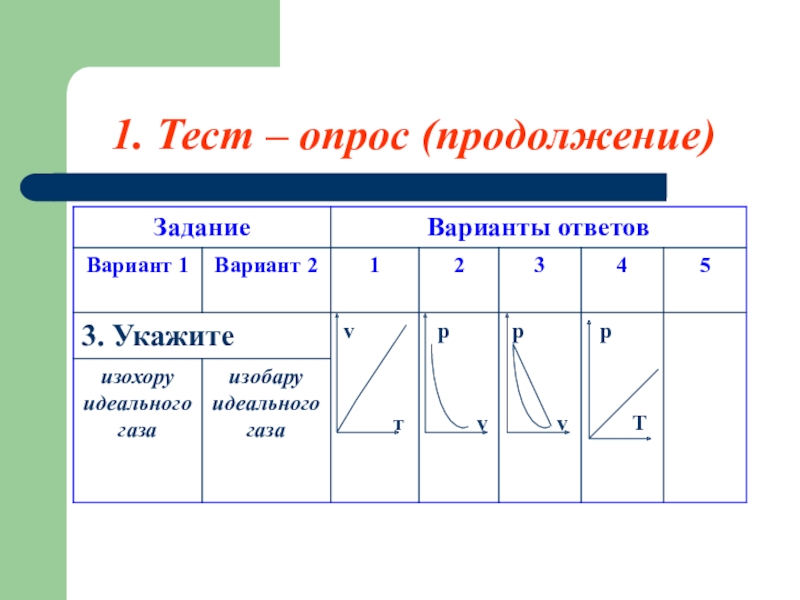

Слайд 41. Тест – опрос (продолжение)


1. Тест – опрос (продолжение)

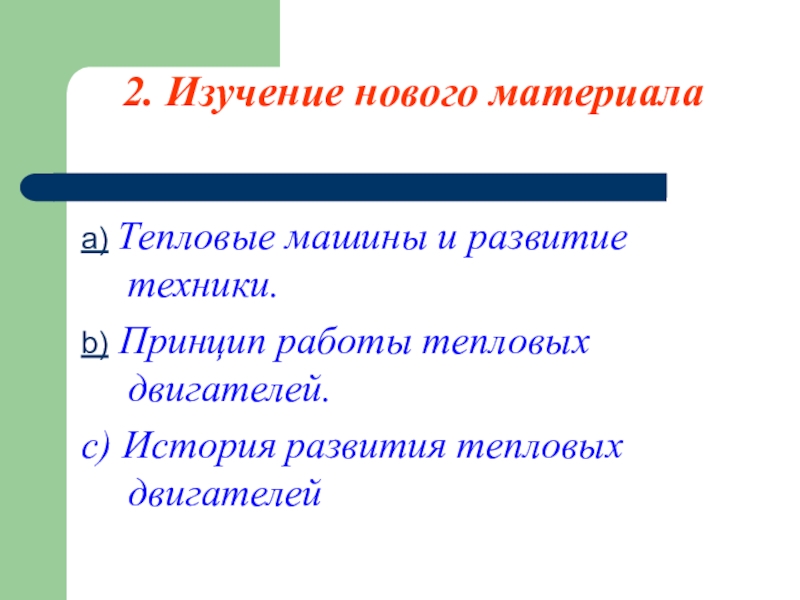

Слайд 52. Изучение нового материала
a) Тепловые машины и развитие техники.
b) Принцип работы

тепловых двигателей.
c) История развития тепловых двигателей

2. Изучение нового материала a) Тепловые машины и развитие техники.b) Принцип работы тепловых двигателей.c) История развития тепловых

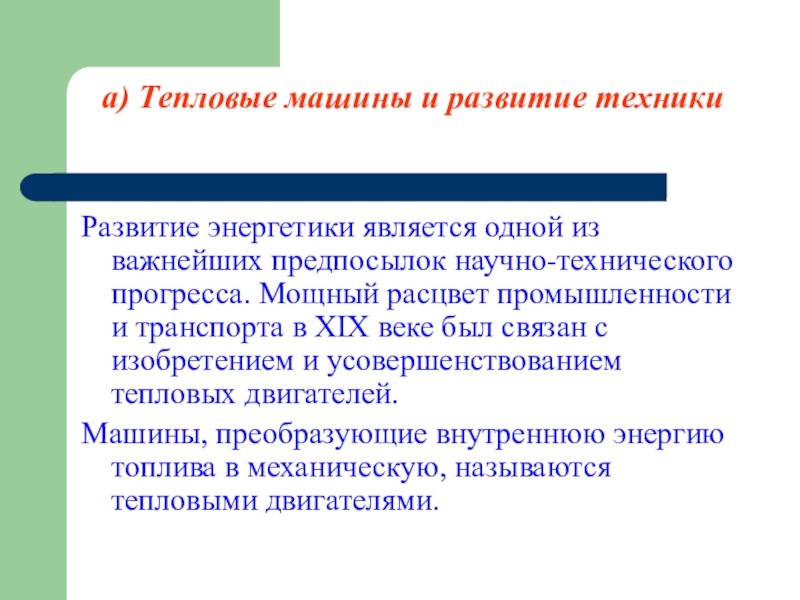

Слайд 6a) Тепловые машины и развитие техники
Развитие энергетики является одной из важнейших

предпосылок научно-технического прогресса. Мощный расцвет промышленности и транспорта в XIX веке был связан с изобретением и усовершенствованием тепловых двигателей.
Машины, преобразующие внутреннюю энергию топлива в механическую, называются тепловыми двигателями.
a) Тепловые машины и развитие техники Развитие энергетики является одной из важнейших предпосылок научно-технического прогресса. Мощный расцвет

Слайд 7a) Тепловые машины и развитие техники (продолжение)

a) Тепловые машины и развитие техники (продолжение)

Слайд 8a) Тепловые машины и развитие техники (продолжение)
Создатели паровых двигателей:
1698г. – англичанин Т.Севери
1707г.

– француз Д.Папен
1763г.– русский И.И.Ползунов
1774г. – англичанин Дж.Уатт


Создатели двигателей внутреннего сгорания:
1860г. – француз Э.Ленуар
1876г. – немец Н.Отто
1889г. – швед К.Лаваль –
создал паровую турбину

a) Тепловые машины и развитие техники (продолжение)Создатели паровых двигателей:1698г. – англичанин Т.Севери1707г. – француз Д.Папен1763г.– русский И.И.Ползунов1774г.

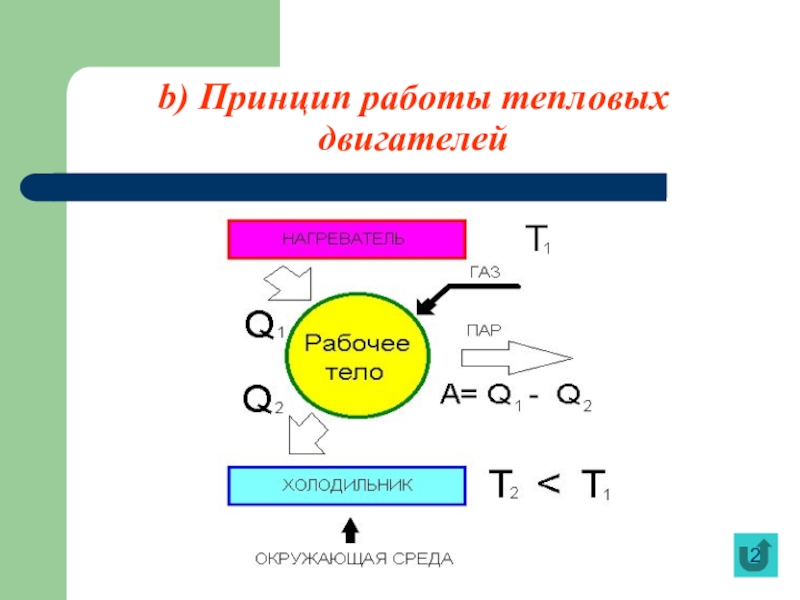

Слайд 9b) Принцип работы тепловых двигателей
2

b) Принцип работы тепловых двигателей2

Слайд 10b) Принцип работы тепловых двигателей (продолжение)
Общие черты в работе двигателей:
1.Энергия топлива

→ механическая энергия.
При этом энергия топлива сначала превращается во внутреннюю энергию газа или пара, нагретых до высокой температуры.



b) Принцип работы тепловых двигателей (продолжение)Общие черты в работе двигателей:1.Энергия топлива  →  механическая энергия.При этом

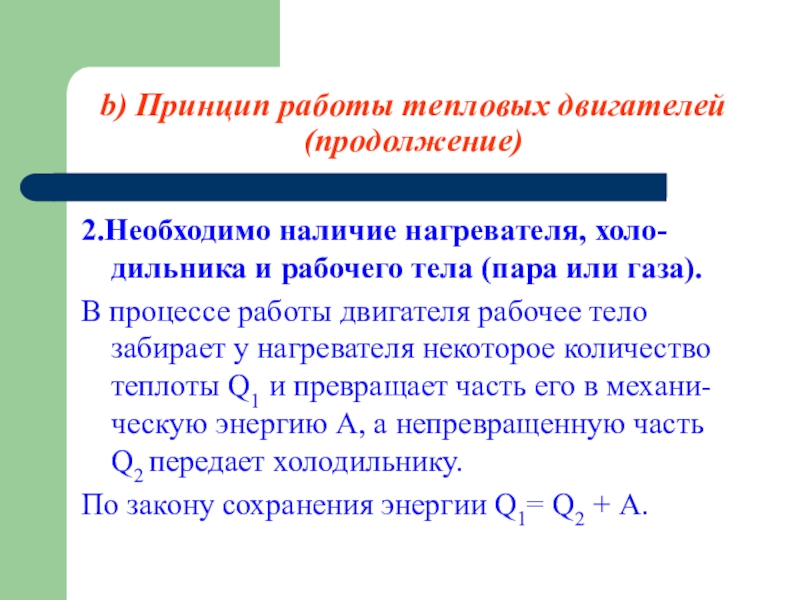

Слайд 11b) Принцип работы тепловых двигателей (продолжение)
2.Необходимо наличие нагревателя, холо-дильника и рабочего

тела (пара или газа).
В процессе работы двигателя рабочее тело забирает у нагревателя некоторое количество теплоты Q1 и превращает часть его в механи-ческую энергию А, а непревращенную часть Q2 передает холодильнику.
По закону сохранения энергии Q1= Q2 + А.

b) Принцип работы тепловых двигателей (продолжение)2.Необходимо наличие нагревателя, холо-дильника и рабочего тела (пара или газа).В процессе работы

Слайд 12b) Принцип работы тепловых двигателей (продолжение)
3. Работа любого теплового двигателя циклична.
Каждый

цикл состоит из процессов:
- получения энергии от нагревателя;
- рабочего хода (расширения рабочего тела и превращения части полученной энергии в механическую);
- передачи неиспользованной части энергии холодильнику.

b) Принцип работы тепловых двигателей (продолжение)3. Работа любого теплового двигателя циклична.Каждый цикл состоит из процессов:- получения энергии

Слайд 13Четырехтактный цикл работы ДВС

Четырехтактный цикл работы ДВС

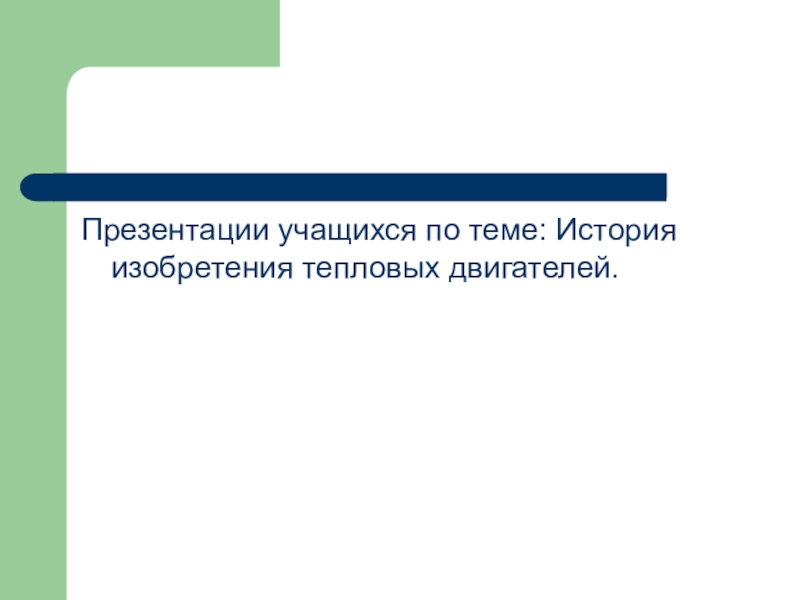

Слайд 14Презентации учащихся по теме: История изобретения тепловых двигателей.

Презентации учащихся по теме: История изобретения тепловых двигателей.
