Презентация, доклад по физике на тему Построение изображений, даваемых линзами
Содержание
- 1. Презентация по физике на тему Построение изображений, даваемых линзами
- 2. О – оптический центр линзы,F – фокусное
- 3. d >> 2FПостроение изображений, даваемых собирающей линзой2FFFOА1BAB1Изображение действительное, уменьшенное, обратноеAB
- 4. d = 2F2FFFOА1BAB1Изображение действительное, равное по величине предмету, обратноеПостроение изображений, даваемых собирающей линзойBA
- 5. F < d < 2FПостроение изображений, даваемых собирающей линзой2FFFOА1BAB1Изображение действительное, увеличенное, обратноеBA

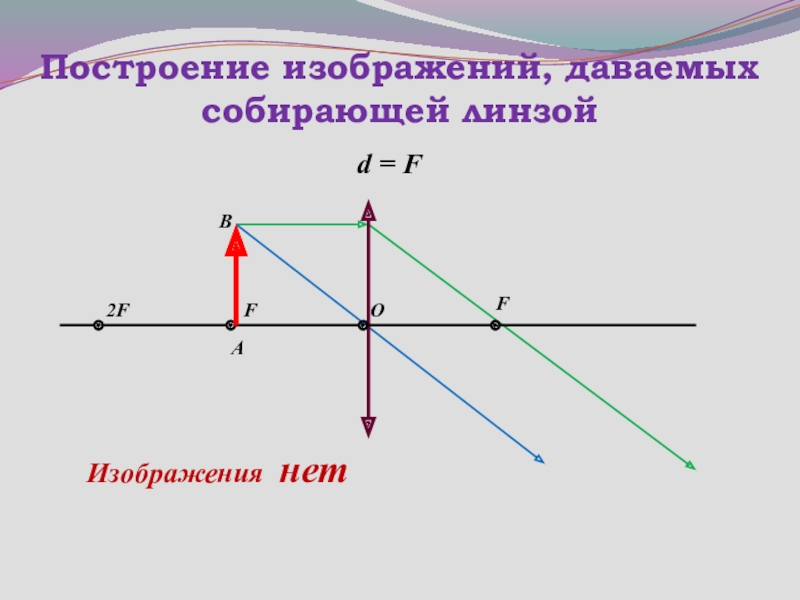

- 6. d = FПостроение изображений, даваемых собирающей линзой2FFFOBAИзображения нет
- 7. d < FПостроение изображений, даваемых собирающей линзой2FFFOА1BAB1Изображение мнимое, увеличенное, прямоеBA
- 8. А2FFOFВА1B1BAИзображение всегдамнимое, уменьшенное, прямоеПостроение изображений, даваемых рассеиаающей линзойF < d < 2F
- 9. F < d < 2FПостроение изображений, даваемых собирающей линзой2FFFOА1BAB1Изображение действительное, увеличенное, обратноеBA
О – оптический центр линзы,F – фокусное расстояние,d – расстояние от предмета до линзы,f – расстояние от линзы до изображения предметаПостроение изображений, даваемых линзамиFFdОf
Слайд 1Построение изображений, даваемых линзами
Урок физики
8 класс
Подготовила учитель высшей категории
МБОУ СОШ №

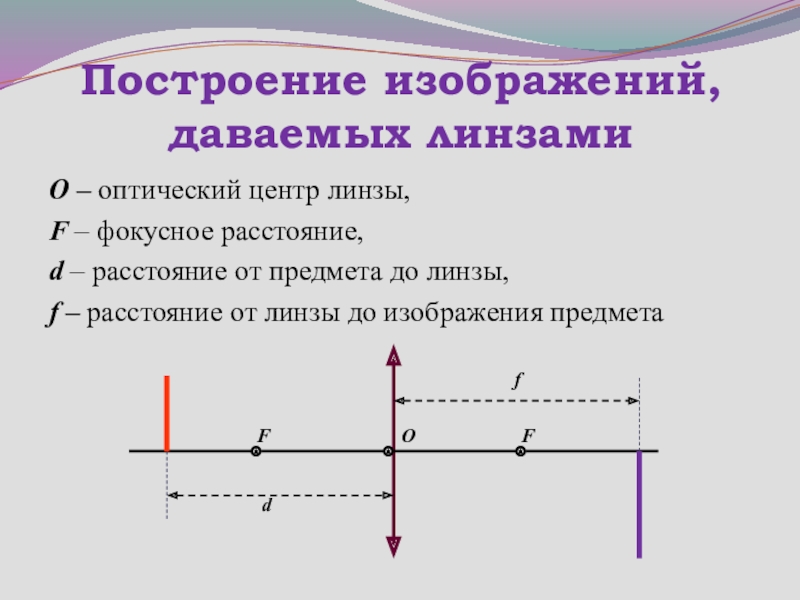

Слайд 2О – оптический центр линзы,
F – фокусное расстояние,
d – расстояние от
предмета до линзы,
f – расстояние от линзы до изображения предмета
f – расстояние от линзы до изображения предмета
Построение изображений, даваемых линзами
F
F
d
О
f

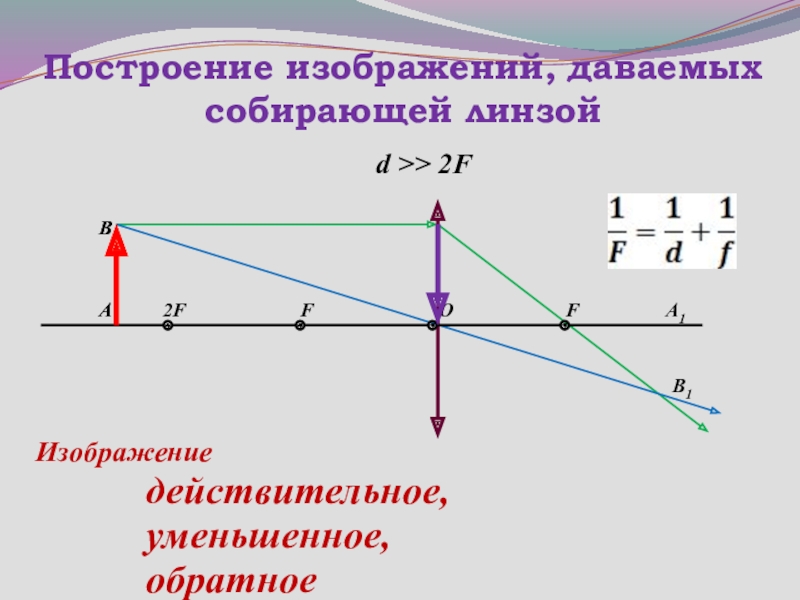

Слайд 3d >> 2F
Построение изображений, даваемых собирающей линзой
2F
F
F
O
А1
B
A
B1
действительное,
уменьшенное,
обратное
A
B

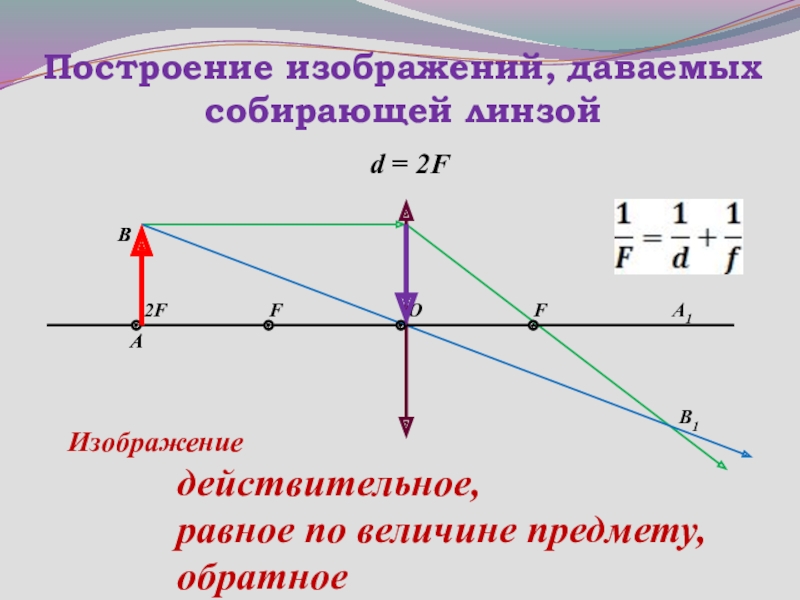

Слайд 4d = 2F
2F
F
F
O
А1
B
A
B1
действительное,
равное по величине предмету,
обратное
Построение изображений, даваемых
собирающей линзой
B
A

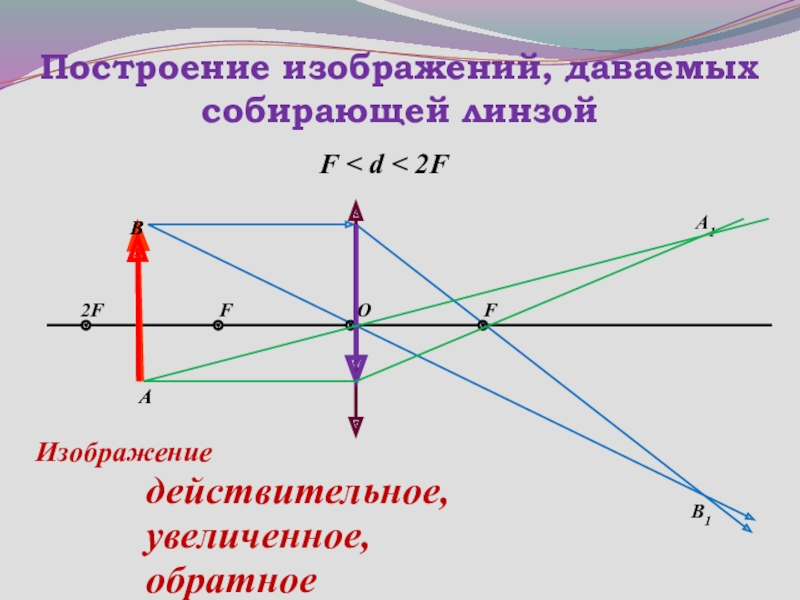

Слайд 5F < d < 2F
Построение изображений, даваемых собирающей линзой
2F
F
F
O
А1
B
A
B1
действительное,
увеличенное,
обратное
B
A
Слайд 7d < F
Построение изображений, даваемых собирающей линзой
2F
F
F
O
А1
B
A
B1
мнимое,
увеличенное,
прямое
B
A

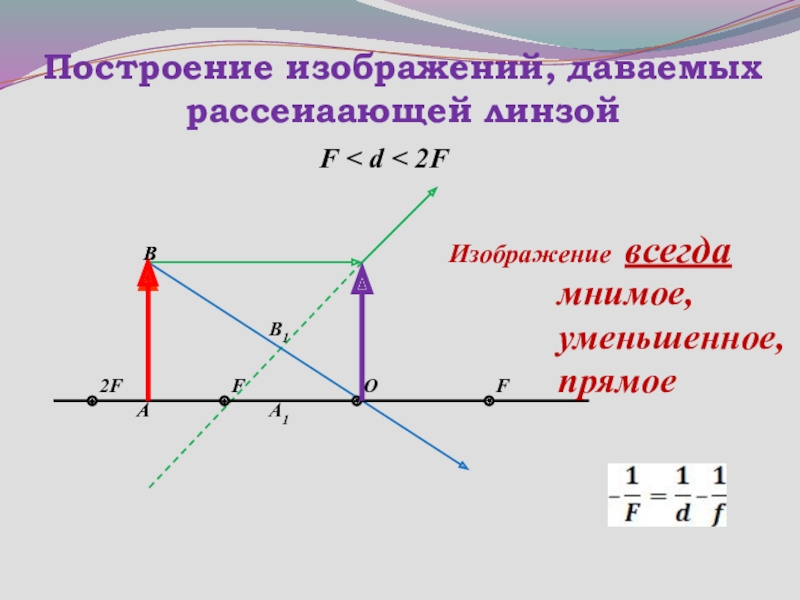

Слайд 8А
2F
F
O
F
В
А1
B1
B
A
Изображение всегда
мнимое,
уменьшенное,
прямое
Построение изображений, даваемых рассеиаающей линзой
F < d
2F
Слайд 9F < d < 2F
Построение изображений, даваемых собирающей линзой
2F
F
F
O
А1
B
A
B1
действительное,
увеличенное,
обратное
B
A
