Презентация, доклад по физике на тему Построение в линзах

Содержание

Главная плоскость линзы О – оптический центр линзы (свет, проходящий через эту точку – не преломляется)0Линза – прозрачное телоОграниченное двумя сферическими поверхностями

Слайд 1Построение в линзах

Построение в линзах

Слайд 2Главная плоскость линзы

О – оптический центр линзы
(свет, проходящий через

эту точку – не преломляется)

0

Линза – прозрачное тело
Ограниченное двумя
сферическими
поверхностями

Главная плоскость линзы О – оптический центр линзы (свет, проходящий через эту точку – не преломляется)0Линза –

Слайд 3Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.







Рассеивающие

линзы – линзы, преобразующие параллельный пучок световых лучей в расходящийся.
Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.Рассеивающие линзы – линзы, преобразующие параллельный пучок

Слайд 4плоско-выпуклая
двояковыпуклая
выпукло-вогнутая
двояковогнутая
вогнуто-выпуклая
плоско-вогнутая

плоско-выпуклаядвояковыпуклаявыпукло-вогнутаядвояковогнутаявогнуто-выпуклаяплоско-вогнутая

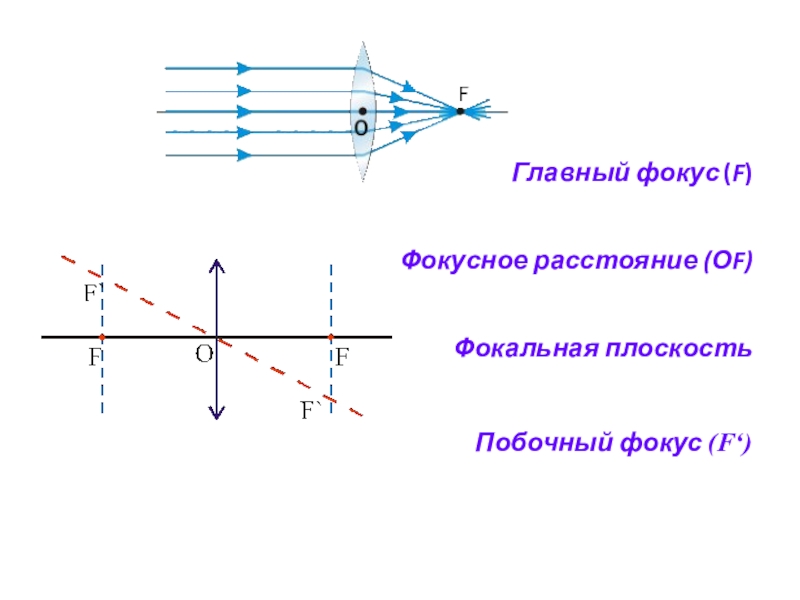

Слайд 5Главный фокус (F) Фокусное расстояние (ОF) Фокальная плоскость Побочный фокус (F‘)

Главный фокус (F) Фокусное расстояние (ОF) Фокальная плоскость Побочный фокус

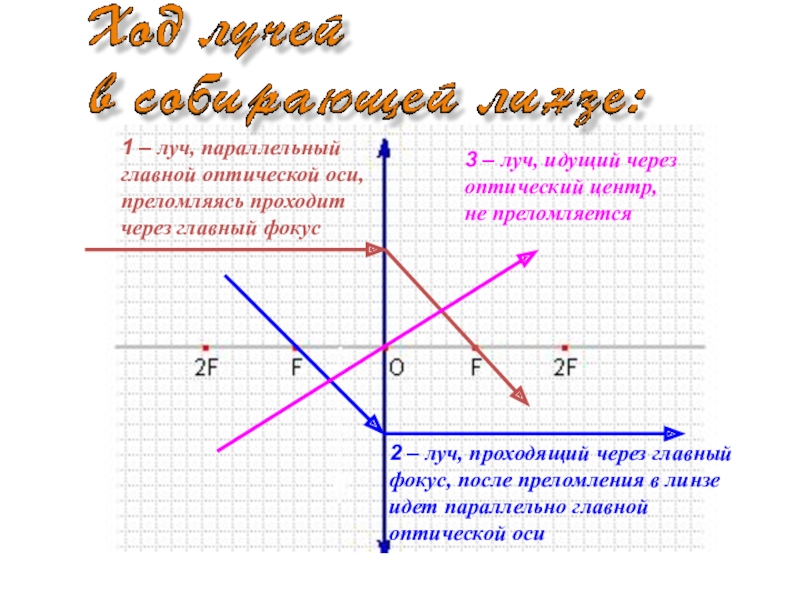

Слайд 61 – луч, параллельный
главной оптической оси,
преломляясь проходит
через главный фокус
2

– луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси

3 – луч, идущий через
оптический центр,
не преломляется

1 – луч, параллельный главной оптической оси,преломляясь проходит через главный фокус2 – луч, проходящий через главный фокус,

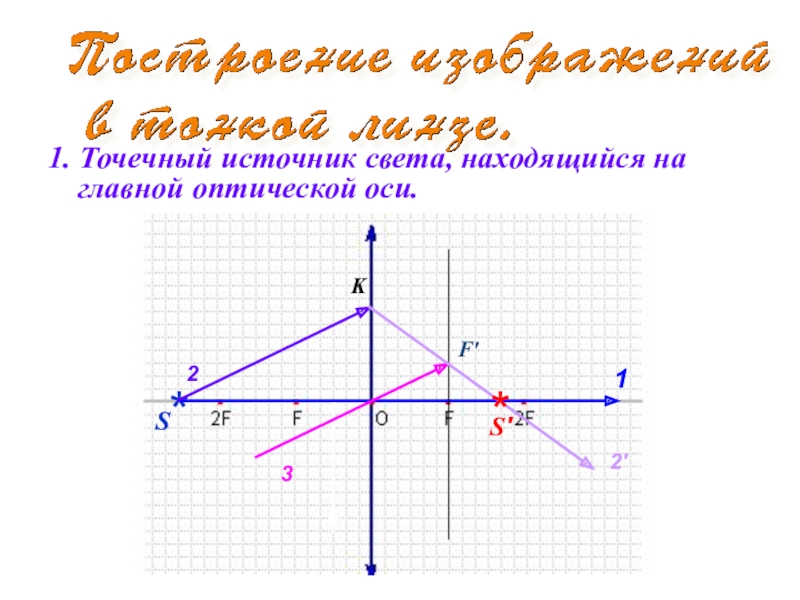

Слайд 71. Точечный источник света, находящийся на главной оптической оси.
*
S
1
K
2
3
F'
2'
*
S'

1. Точечный источник света, находящийся на главной оптической оси.*S1K23F'2'*S'

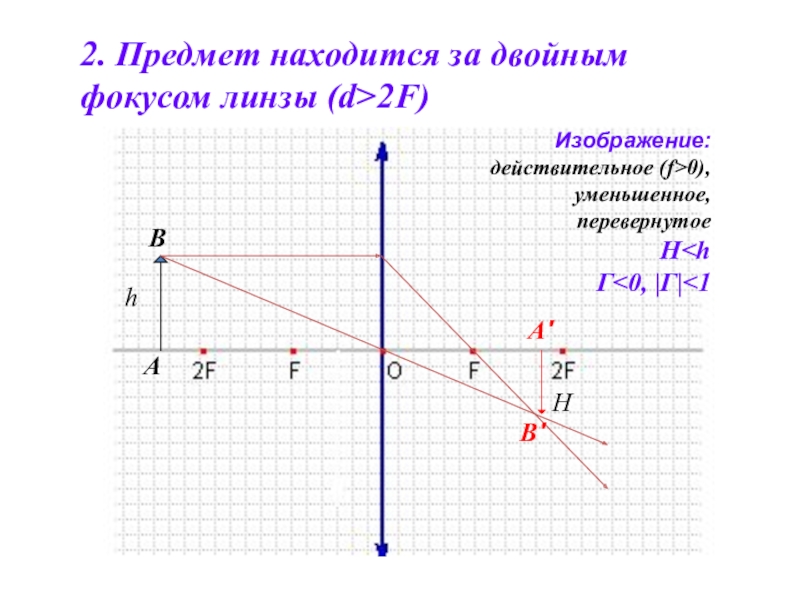

Слайд 82. Предмет находится за двойным фокусом линзы (d>2F)

h

A
B
A'
B'


Изображение:
действительное (f>0),
уменьшенное,
перевернутое
HГ<0, |Г|<1

H

2. Предмет находится за двойным фокусом линзы (d>2F)hA B A' B' Изображение:действительное (f>0), уменьшенное,перевернутоеH

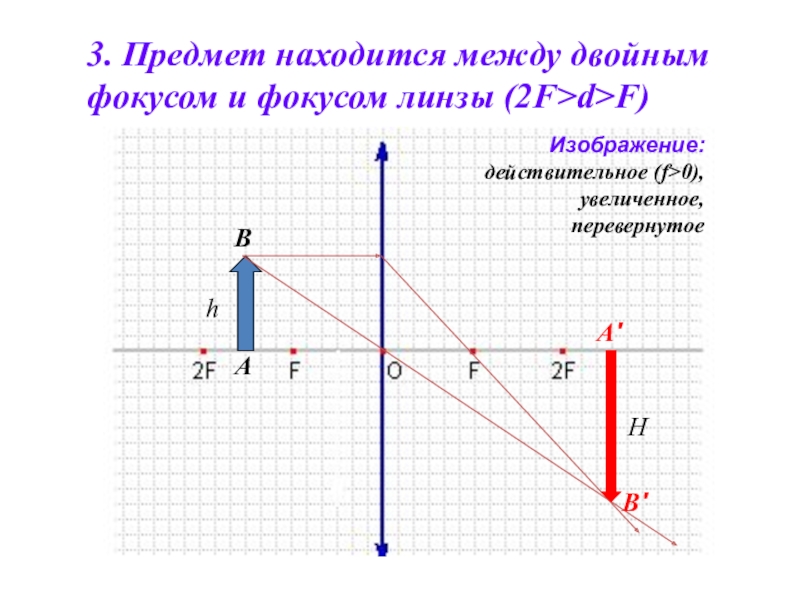

Слайд 93. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)

h

A
B


A'

B'

Изображение:
действительное (f>0),
увеличенное,
перевернутое

H

3. Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)hA B A' B' Изображение:действительное (f>0), увеличенное,перевернутоеH

Слайд 103. Предмет находится на фокусном расстоянии от линзы (d=F)

A
B
Изображение:
отсутствует


(лучи параллельны друг другу)
3. Предмет находится на фокусном расстоянии от линзы (d=F)A B Изображение:отсутствует (лучи параллельны друг другу)

Слайд 114. Предмет находится между главным фокусом и линзой (d


B'

Изображение:
мнимое (f<0),
увеличенное,
прямое

H

4. Предмет находится между главным фокусом и линзой (d

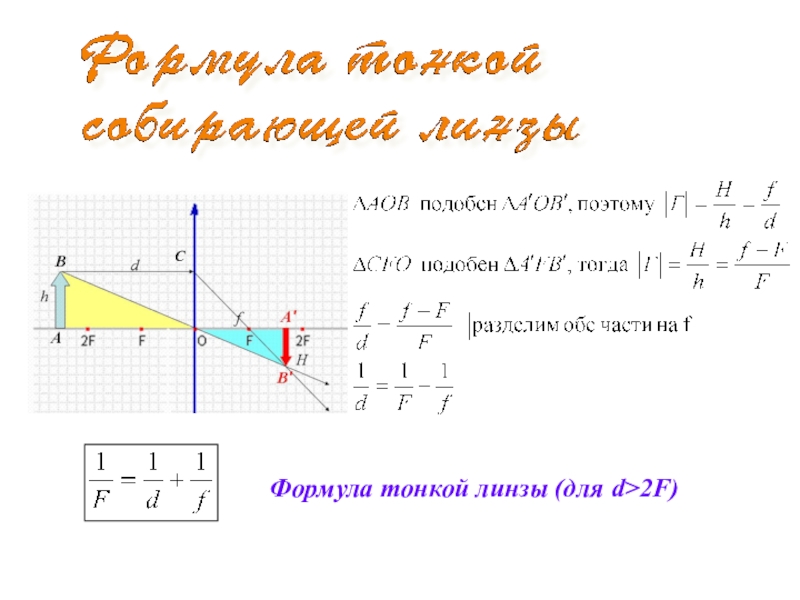

Слайд 12С

Формула тонкой линзы (для d>2F)

СФормула тонкой линзы (для d>2F)

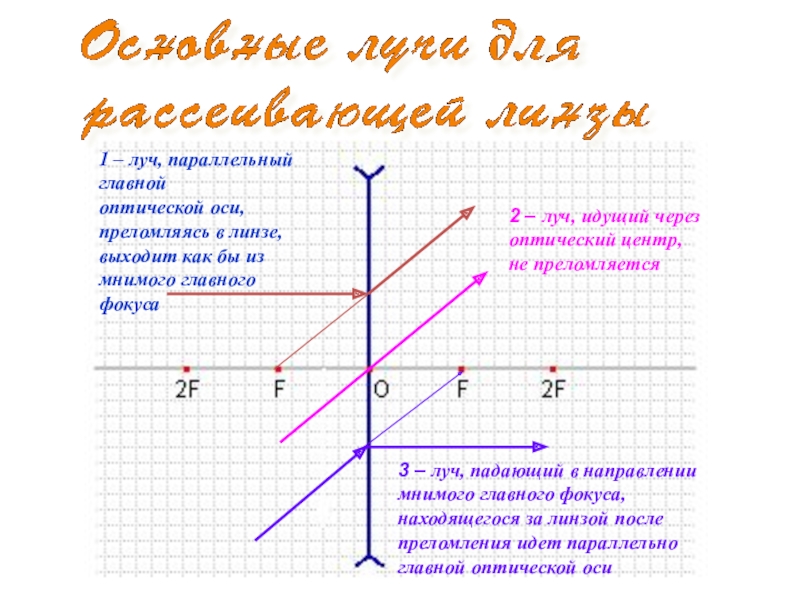

Слайд 141 – луч, параллельный главной
оптической оси, преломляясь в линзе,
выходит как

бы из мнимого главного
фокуса

2 – луч, идущий через
оптический центр,
не преломляется

3 – луч, падающий в направлении мнимого главного фокуса, находящегося за линзой после преломления идет параллельно главной оптической оси

1 – луч, параллельный главной оптической оси, преломляясь в линзе,выходит как бы из мнимого главного фокуса2 –

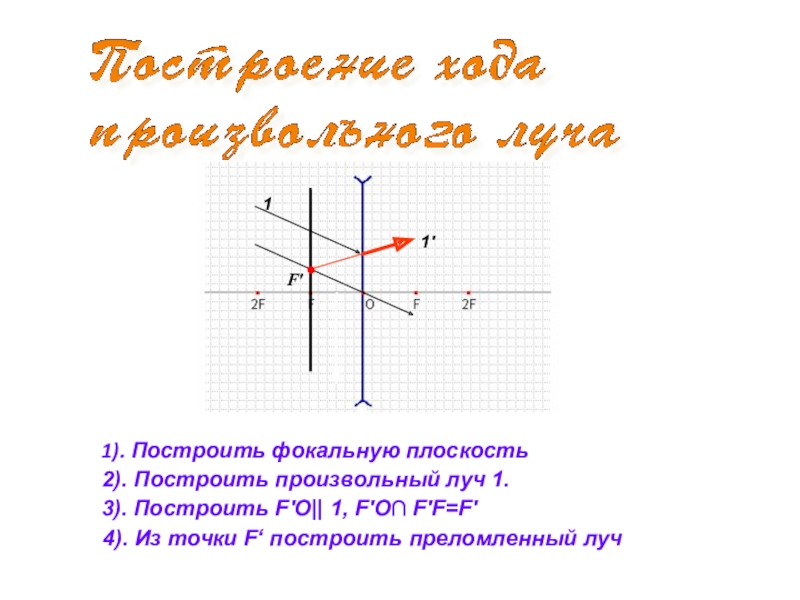

Слайд 151). Построить фокальную плоскость
1
1'
F'
2). Построить произвольный луч 1.
3). Построить F'O|| 1,

F'O∩ F'F=F'

4). Из точки F‘ построить преломленный луч


1). Построить фокальную плоскость11'F'2). Построить произвольный луч 1.3). Построить F'O|| 1, F'O∩ F'F=F'4). Из точки F‘ построить

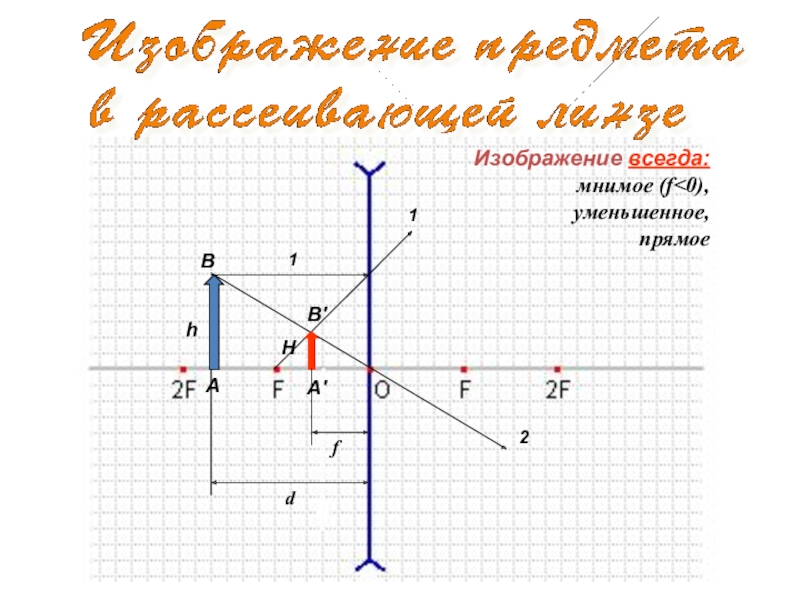

Слайд 16
1
1
2

А
А'
В
В'
d
f
H
h
Изображение всегда:
мнимое (f

112А А' В В' dfHhИзображение всегда:мнимое (f

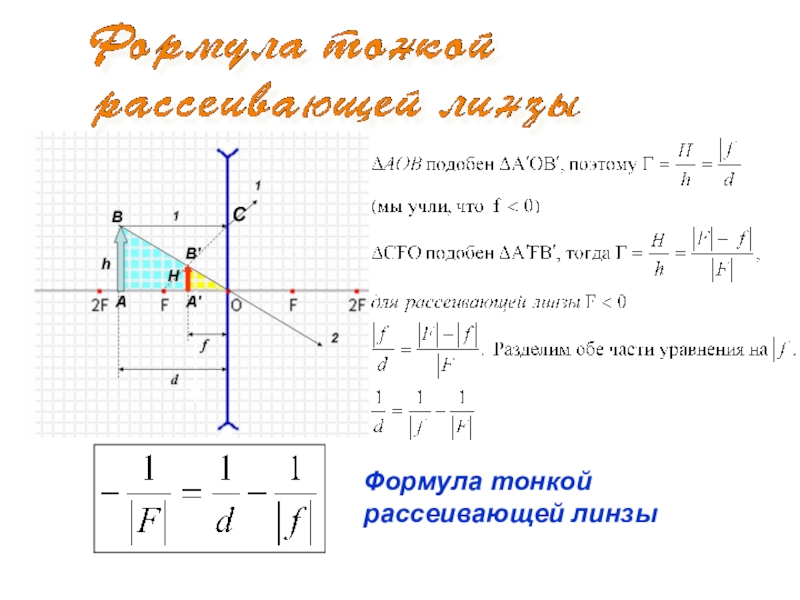

Слайд 17С

Формула тонкой
рассеивающей линзы

С Формула тонкой рассеивающей линзы

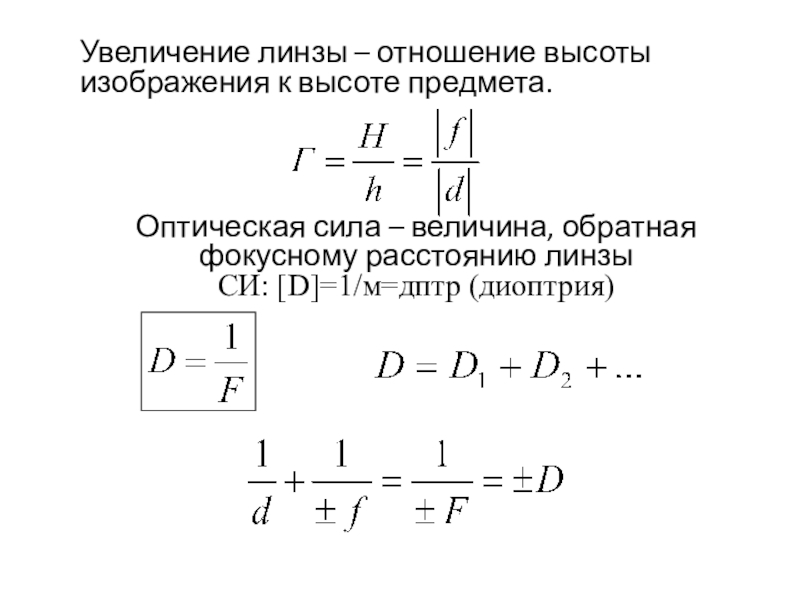

Слайд 18Увеличение линзы – отношение высоты изображения к высоте предмета.



Оптическая сила –

величина, обратная фокусному расстоянию линзы СИ: [D]=1/м=дптр (диоптрия)






Увеличение линзы – отношение высоты изображения к высоте предмета.Оптическая сила – величина, обратная фокусному расстоянию линзы СИ:
