Презентация, доклад по физике на тему Постоянный ток

электрического тока.

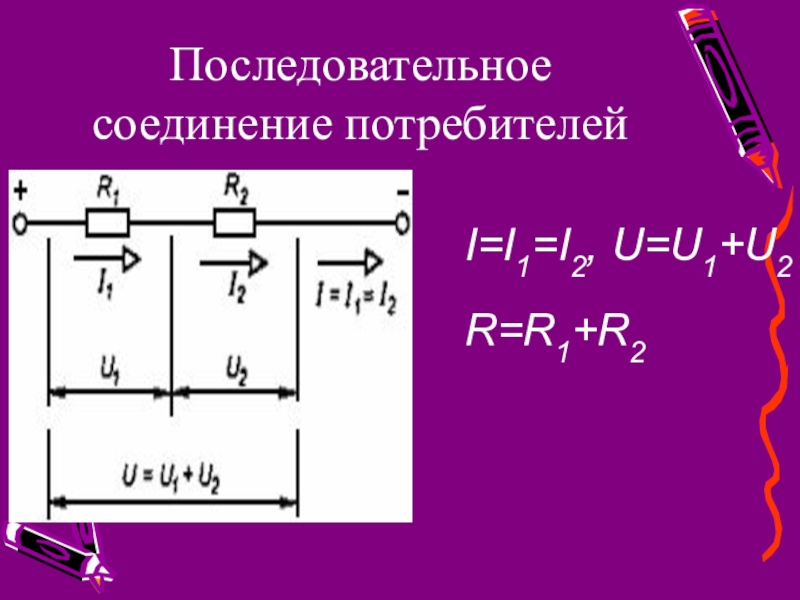

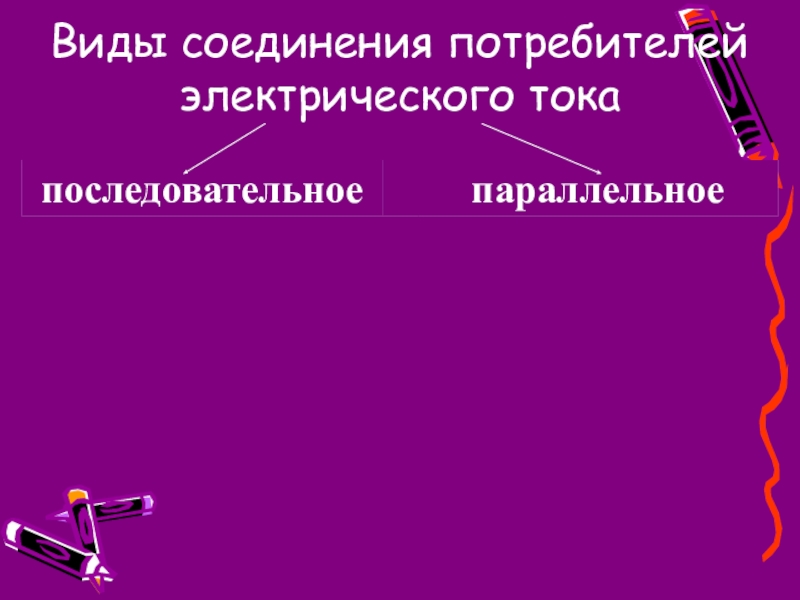

Виды соединения потребителей тока

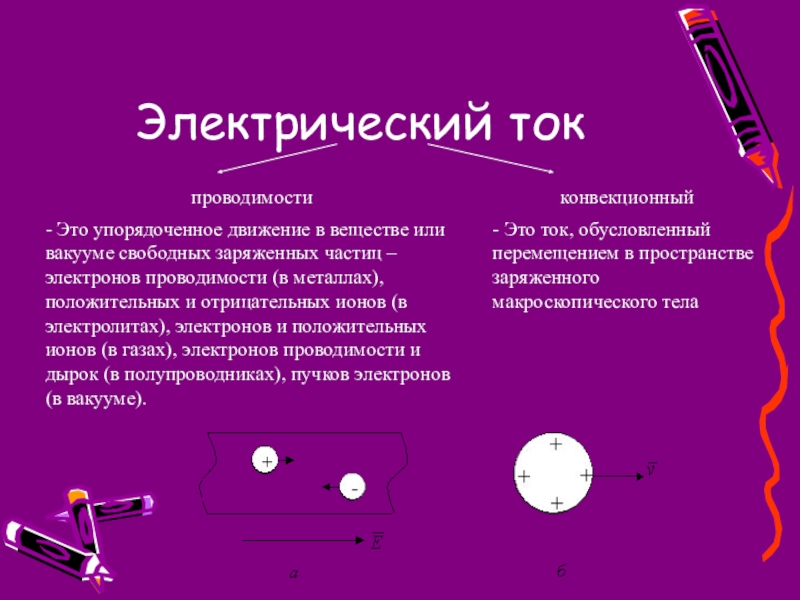

тока принимают направление движения положительно заряженных частиц; если ток создается отрицательно заряженными частицами (например, электронами), то направление тока считают противоположным направлению движения частиц.

Действия электрического тока

Тепловое действие
В электрических лампах тонкая вольфрамовая проволочка нагревается до яркого свечения.

Химическое действие
В некоторых растворах кислот, солей, щелочей при прохождении через них э. т. наблюдается выделение веществ.

Магнитное действие
Когда цепь замкнута, железные предметы становятся магнитами. С исчезновением тока в цепи железный предмет размагничивается.

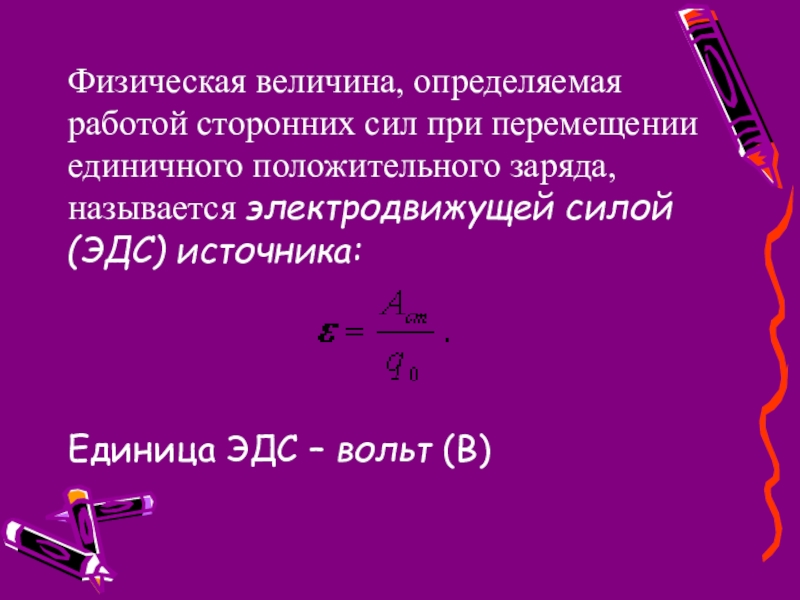

называется электродвижущей силой (ЭДС) источника:



Единица ЭДС – вольт (В)

источника и обратно пропорциональна полному сопротивлению цепи:

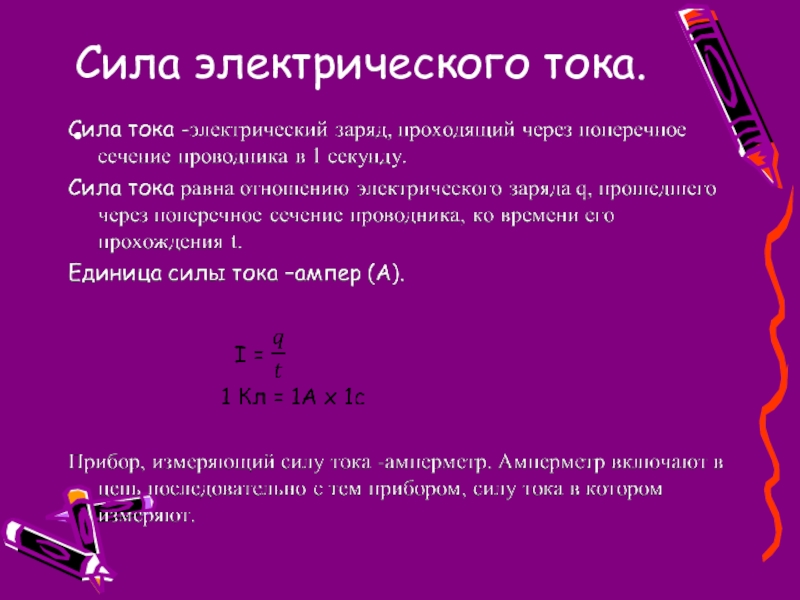

измеряется сила тока? Как этот прибор включается
в цепь?

4.Чем измеряется напряжение? Как этот прибор включается
в цепь?

5.Сформулируйте закон Ома.

Химическое действие
Магнитное действие
Тепловое действие

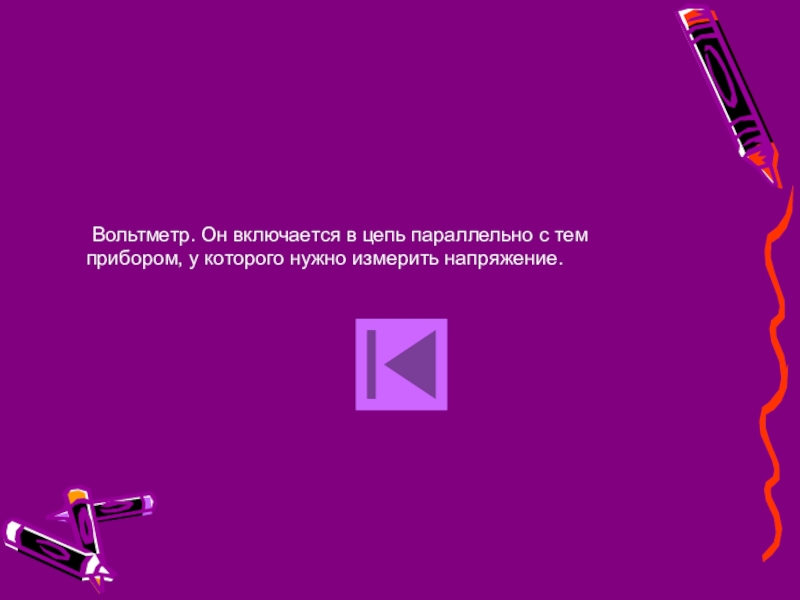

у которого нужно измерить напряжение.

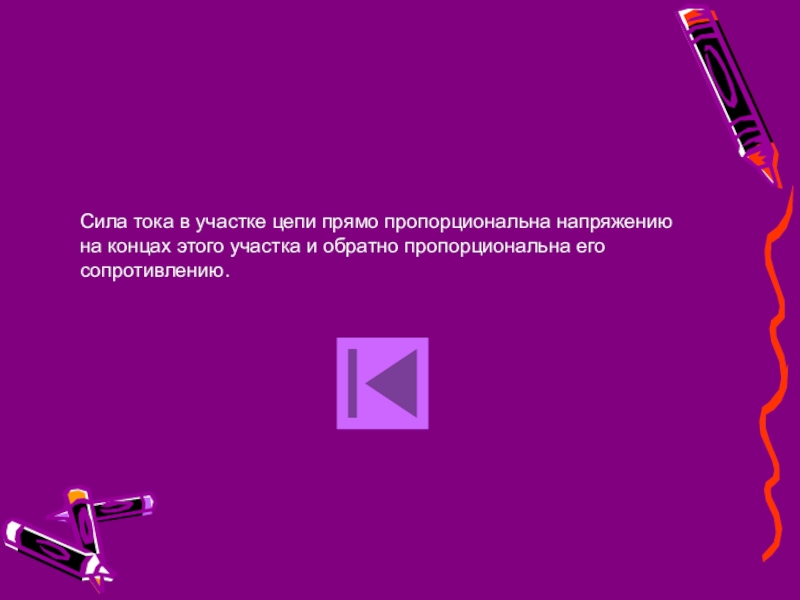

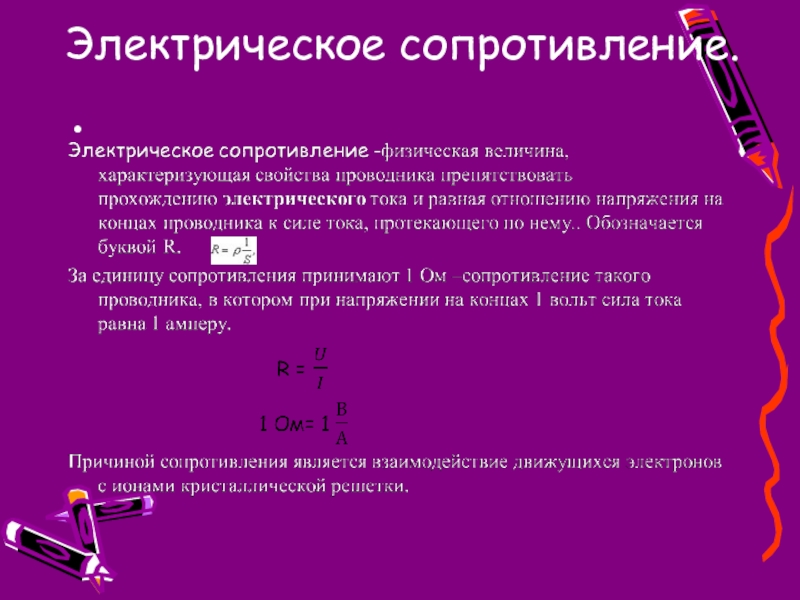

участка и обратно пропорциональна его сопротивлению.

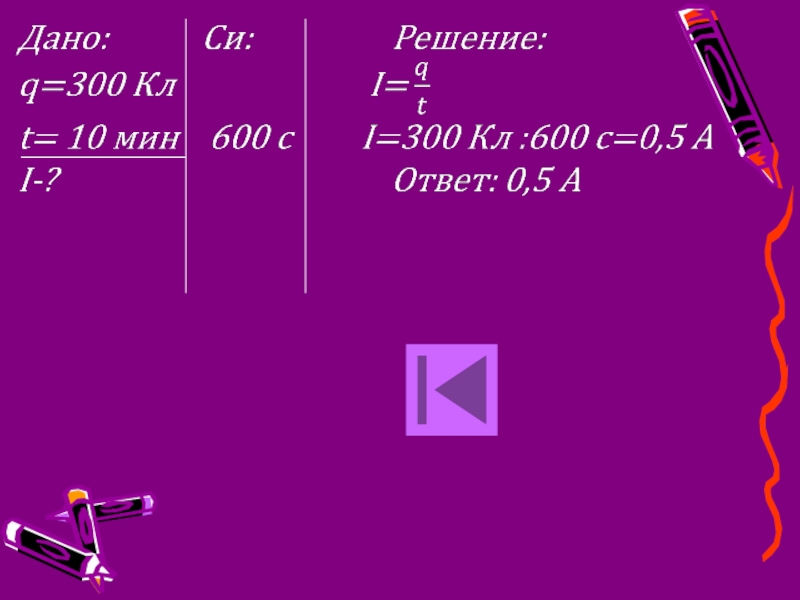

через нее за 10 мин проходит 300 Кл количества электричества.

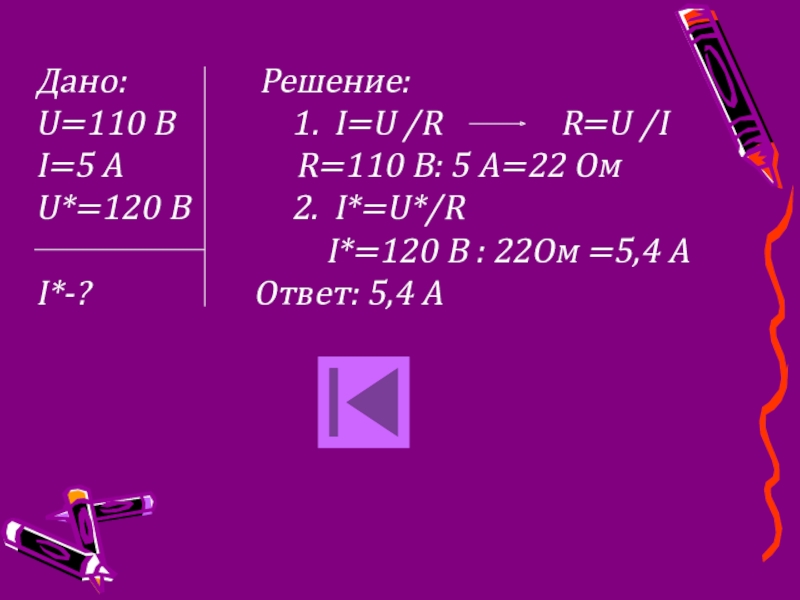

2.При напряжении 110 В, подведенном к резистору, сила тока в нем равна 5 А. Какова будет сила тока в резисторе, если напряжение на нем увеличить на 10 В.


3.Сопротивление электрического паяльника 440 Ом. Напряжение, при котором он работает, 220 В. Определите мощность тока, потребляемого паяльником.

1. I=U /R R=U /I
I=5 A R=110 В: 5 А=22 Ом
U*=120 B 2. I*=U*/R
I*=120 B : 22Ом =5,4 А
I*-? Ответ: 5,4 А

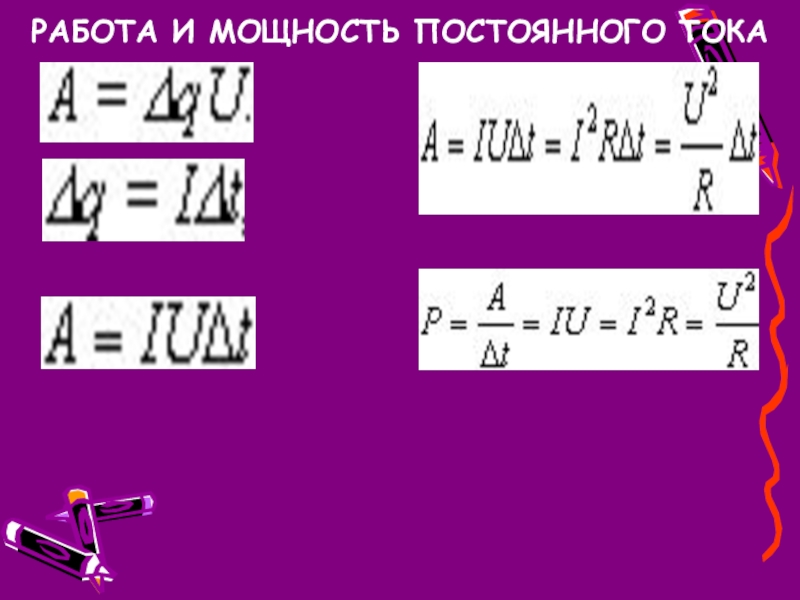

1. P=U I I=U /R
U=220 В I=220 B: 440 Ом=0,5 А
Р-? 2. P=U I
P=220 В х 0,5 А=110 Вт
Ответ: 110 Вт.
