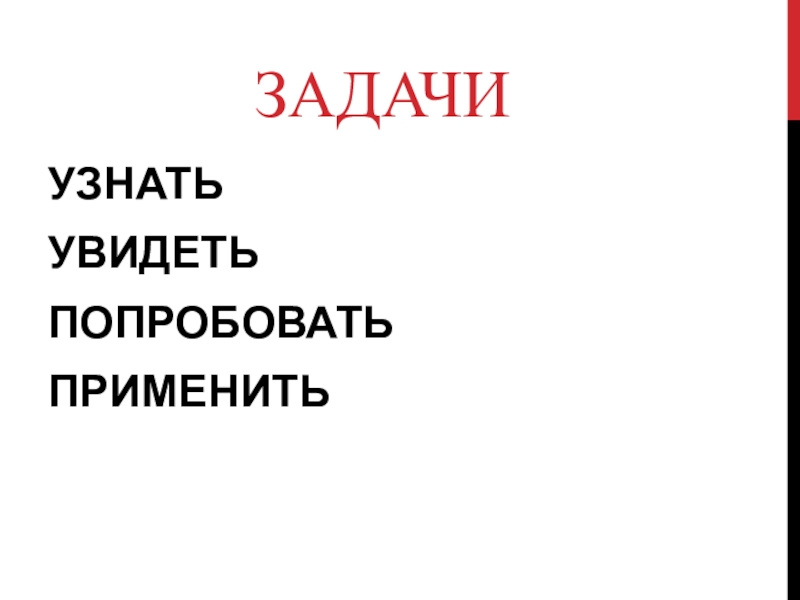

- 6. Задачи УЗНАТЬУВИДЕТЬПОПРОБОВАТЬПРИМЕНИТЬ
- 7. ?Напряжение в электропоезде 3000 В. Как использовать лампы для освещения вагонов рассчитанные на 50 В?
- 8. «Последовательный – непрерывно следующий за другим». (толковый словарь
- 9. Чувствую сильное сопротивление – Тешатся строки, загадки
- 10. Сила токаСила тока – физическая величина, характеризующая
- 11. НапряжениеНапряжение — физическая величина, характеризующая работу электрического
- 12. СопротивлениеCопротивление — физическая величина, которая будет характеризовать
- 13. От чего зависит сила тока:От напряжения и

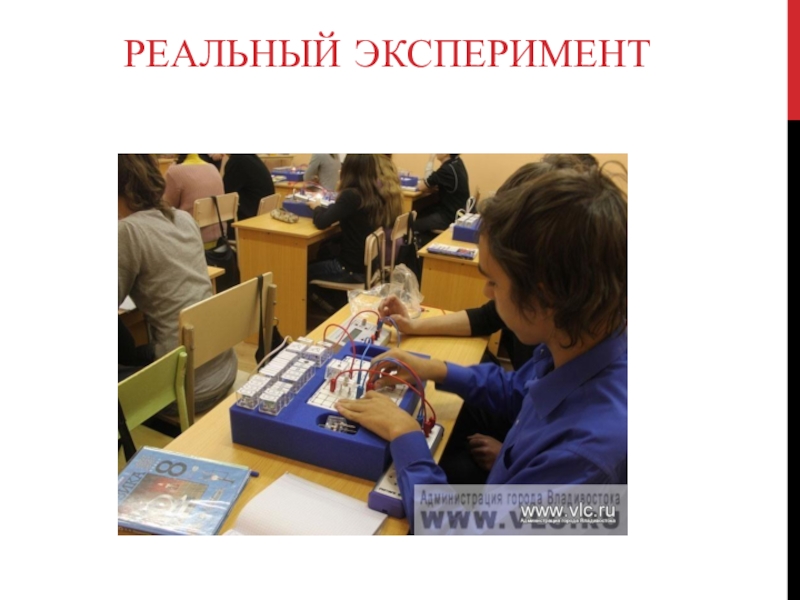

- 14. Реальный эксперимент

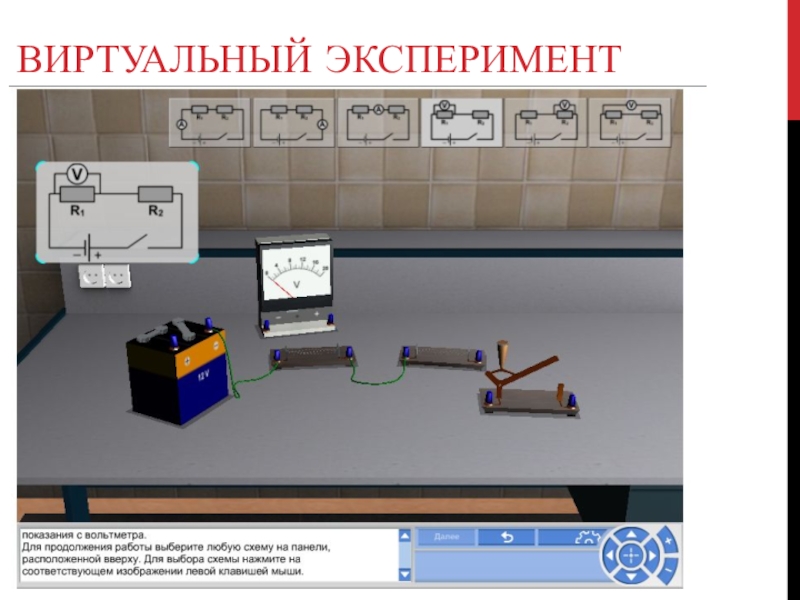

- 15. Виртуальный эксперимент
- 16. Роли в группеСборщик – сборка установки по
- 17. Безопасность Читаем инструкцию.Источник тока электрической цепи подключайте
- 18. Основные закономерности Сила токаI=I1=I2При последовательном соединении сила
- 19. Недостатки
- 20. ПреимуществаНапряжение в электропоезде 3000 В. Как использовать лампы для освещения вагонов рассчитанные на 50 В?
- 21. Решение задачиR2=6 ОмR1=4 ОмI=0,2A
- 22. Решение задачиДано:R1= 4 ОмR2= 6 ОмI= 0,2
- 23. Сегодня мы должны запомнить, что…Общее сопротивление R
- 24. Слайд 24

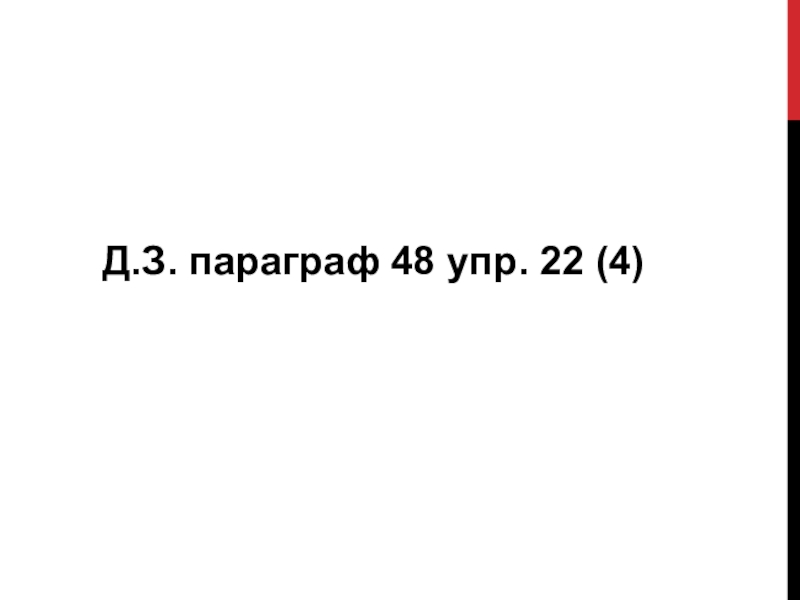

- 25. Д.З. параграф 48 упр. 22 (4)
- 26. Спасибо за внимание
Последовательное соединение проводниковКрасносельских Мария АлександровнаУчитель физики МБОУ «Павловская сош» Очерского района
Слайд 4Последовательное
соединение
проводников
Красносельских Мария Александровна
Учитель физики МБОУ «Павловская сош» Очерского района

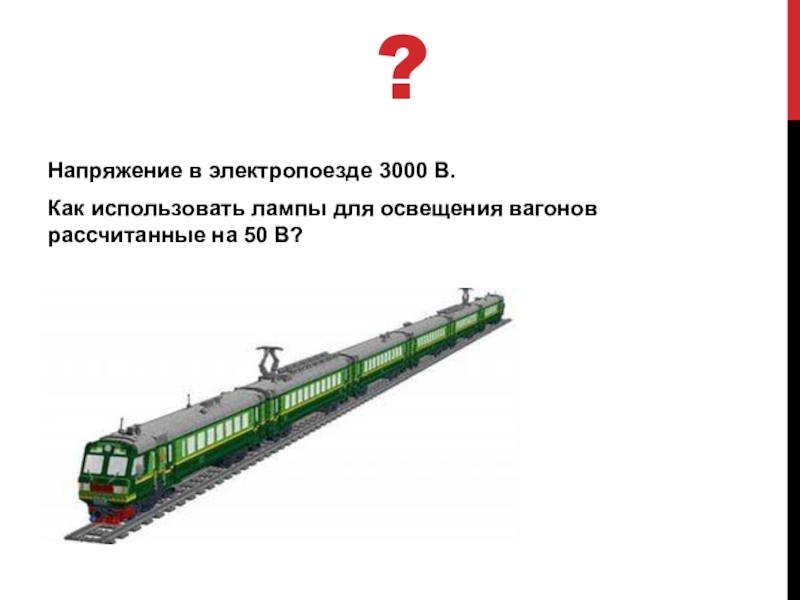

Слайд 7?
Напряжение в электропоезде 3000 В.
Как использовать лампы для освещения вагонов
рассчитанные на 50 В?
Слайд 8«Последовательный – непрерывно следующий за другим». (толковый словарь русского языка)
Последовательное соединение - это
соединение, при котором конец одного проводника соединяется с началом другого.
Слайд 9Чувствую сильное сопротивление –
Тешатся строки, загадки таящие.
Виктор Красавин
Однако от забавы мало
прока
Есть жажда, что мощнее силы тока
Над праздностью имеющая власть
Автор: Eliza Dark
Вновь пережить напряжение, Облачить Душу в сталь. Я смогу! Я дам ей спасение! И в награду честь и мораль.
Автор: Eliza Dark
Есть жажда, что мощнее силы тока
Над праздностью имеющая власть
Автор: Eliza Dark
Вновь пережить напряжение, Облачить Душу в сталь. Я смогу! Я дам ей спасение! И в награду честь и мораль.
Автор: Eliza Dark
Слайд 10Сила тока
Сила тока – физическая величина, характеризующая какое количество электронов проходит
через поперечное сечение проводника за единицу времени.
I=q/t
q – заряд,
t – время прохождения тока,
I – сила тока.
амперметр
I = 1А
Нужно обязательно
соблюдать полярность!

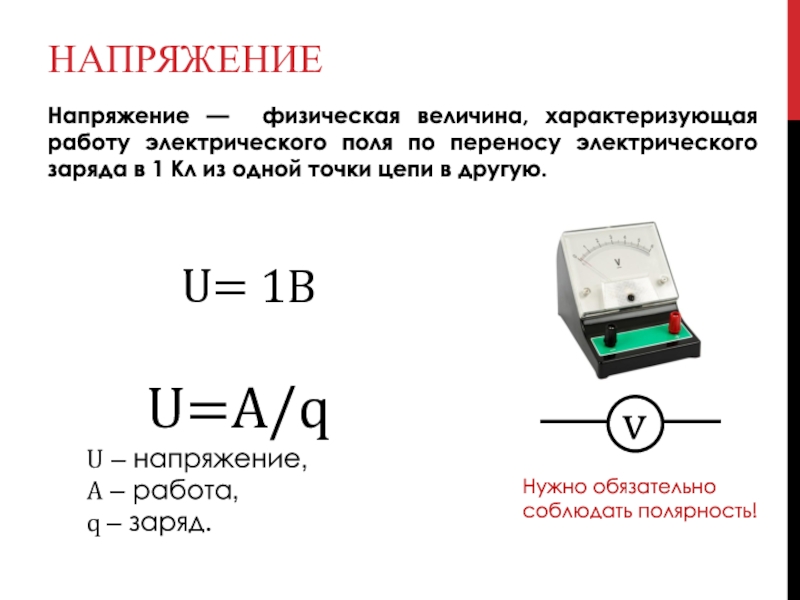

Слайд 11Напряжение
Напряжение — физическая величина, характеризующая работу электрического поля по переносу электрического
заряда в 1 Кл из одной точки цепи в другую.
U=A/q
U – напряжение,
A – работа,
q – заряд.
U= 1B
Нужно обязательно
соблюдать полярность!
v
Слайд 12Сопротивление
Cопротивление — физическая величина, которая будет характеризовать способность проводника пропускать электрический
ток.
R = 1 Ом
Георг Симон Ом
1789–1854 гг.
Сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна его сопротивлению.
I = U/R

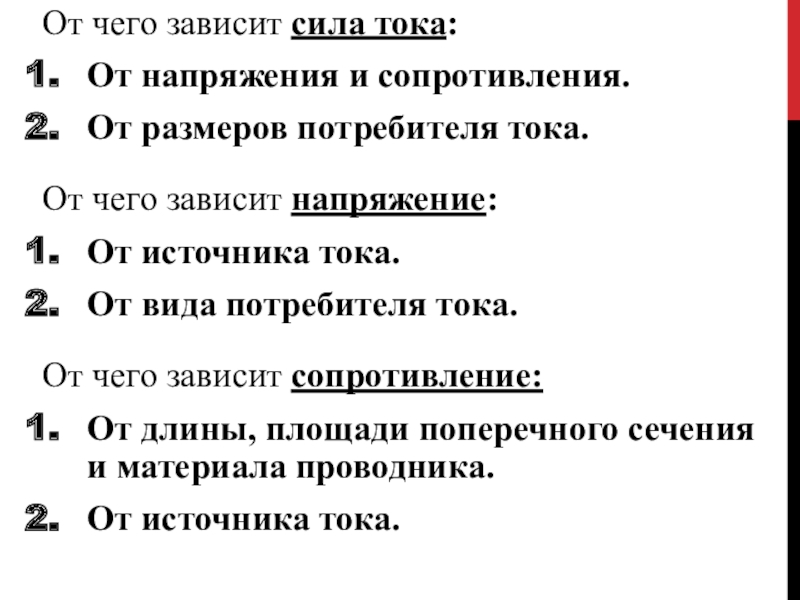

Слайд 13От чего зависит сила тока:
От напряжения и сопротивления.
От размеров потребителя тока.
От
чего зависит напряжение:
От источника тока.
От вида потребителя тока.
От чего зависит сопротивление:
От длины, площади поперечного сечения и материала проводника.
От источника тока.
От источника тока.
От вида потребителя тока.
От чего зависит сопротивление:
От длины, площади поперечного сечения и материала проводника.
От источника тока.
Слайд 16Роли в группе
Сборщик – сборка установки по инструкции (схеме).
Лаборант – снимает
показания с приборов.
Аналитик – сравнивает полученные данные, делает вывод.
Докладчик-эксперт – обобщает работу группы, представляет вывод общественности.
Аналитик – сравнивает полученные данные, делает вывод.
Докладчик-эксперт – обобщает работу группы, представляет вывод общественности.

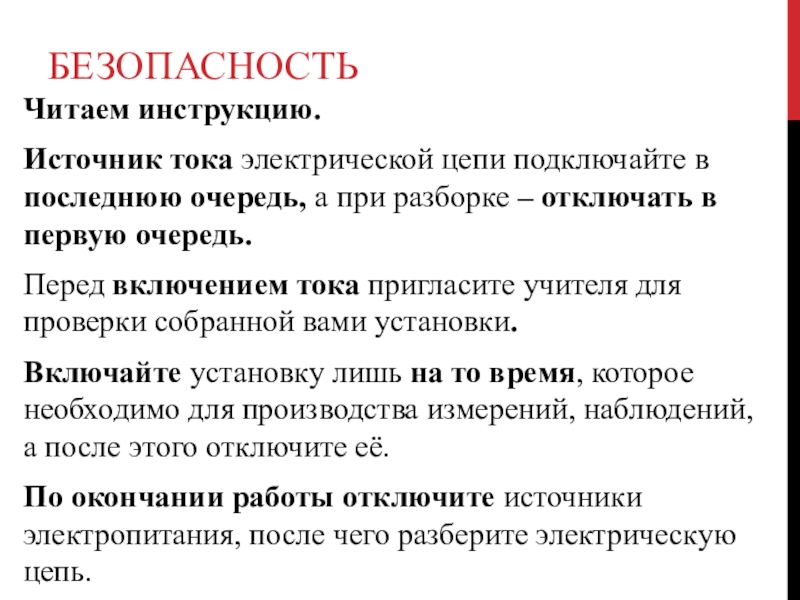

Слайд 17Безопасность
Читаем инструкцию.
Источник тока электрической цепи подключайте в последнюю очередь, а
при разборке – отключать в первую очередь.
Перед включением тока пригласите учителя для проверки собранной вами установки.
Включайте установку лишь на то время, которое необходимо для производства измерений, наблюдений, а после этого отключите её.
По окончании работы отключите источники электропитания, после чего разберите электрическую цепь.
Перед включением тока пригласите учителя для проверки собранной вами установки.
Включайте установку лишь на то время, которое необходимо для производства измерений, наблюдений, а после этого отключите её.
По окончании работы отключите источники электропитания, после чего разберите электрическую цепь.

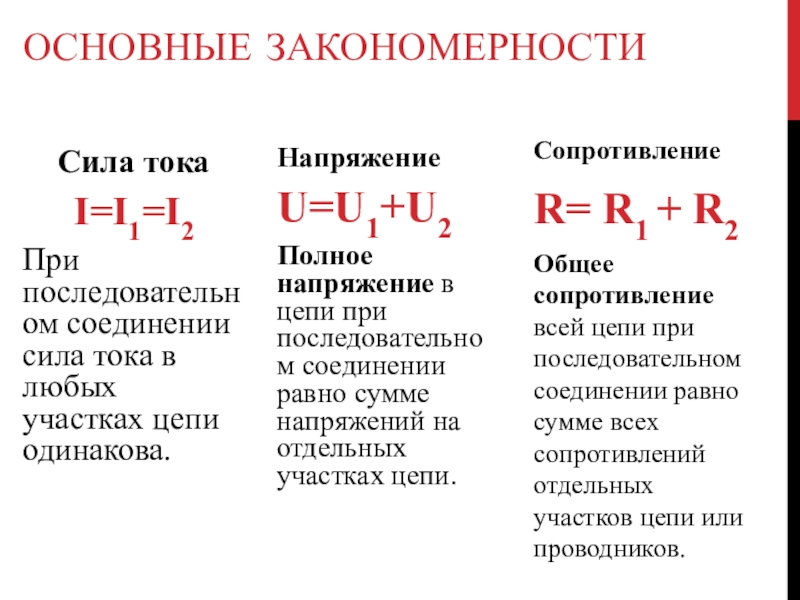

Слайд 18Основные закономерности
Сила тока
I=I1=I2
При последовательном соединении сила тока в любых участках
цепи одинакова.
Сопротивление
R= R1 + R2
Общее сопротивление всей цепи при последовательном соединении равно сумме всех сопротивлений отдельных участков цепи или проводников.
Напряжение
U=U1+U2
Полное напряжение в цепи при последовательном соединении равно сумме напряжений на отдельных участках цепи.
Слайд 20Преимущества
Напряжение в электропоезде 3000 В.
Как использовать лампы для освещения вагонов
рассчитанные на 50 В?

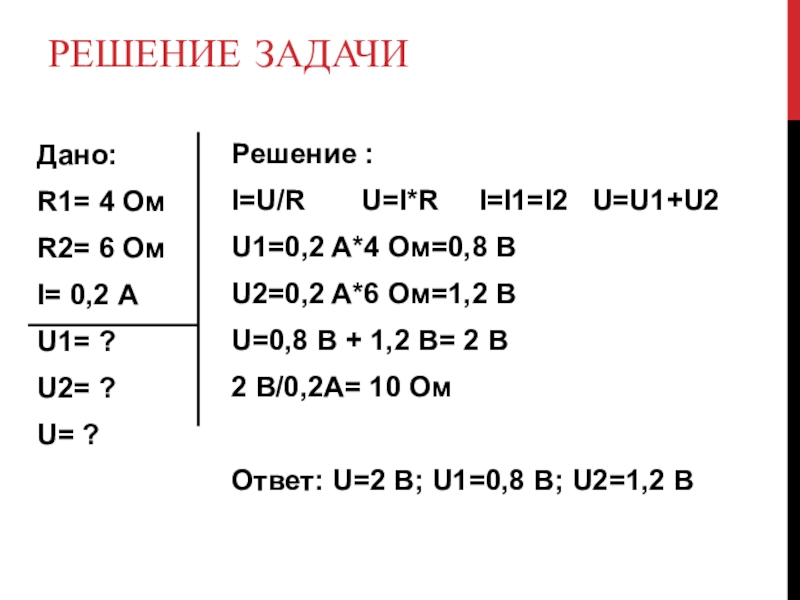

Слайд 22Решение задачи
Дано:
R1= 4 Ом
R2= 6 Ом
I= 0,2 А
U1= ?
U2= ?
U= ?
Решение
:
I=U/R U=I*R I=I1=I2 U=U1+U2
U1=0,2 A*4 Ом=0,8 B
U2=0,2 A*6 Ом=1,2 В
U=0,8 B + 1,2 B= 2 B
2 В/0,2А= 10 Ом
Ответ: U=2 B; U1=0,8 В; U2=1,2 В
I=U/R U=I*R I=I1=I2 U=U1+U2
U1=0,2 A*4 Ом=0,8 B
U2=0,2 A*6 Ом=1,2 В
U=0,8 B + 1,2 B= 2 B
2 В/0,2А= 10 Ом
Ответ: U=2 B; U1=0,8 В; U2=1,2 В
Слайд 23Сегодня мы должны запомнить, что…
Общее сопротивление R последовательно соединенных проводников R1
и R2 равно сумме их сопротивлений: R = R1 + R2.
Сила тока при последовательном соединении одинакова во всех проводниках I1 = I2 = I
Напряжение равно сумме напряжений на отдельных участках цепи: U=U1+U2
Сила тока при последовательном соединении одинакова во всех проводниках I1 = I2 = I
Напряжение равно сумме напряжений на отдельных участках цепи: U=U1+U2
R2=6 Ом
R1=4 Ом
