Презентация, доклад по физике на тему Последовательное соединение проводников
Содержание
- 1. Презентация по физике на тему Последовательное соединение проводников
- 2. Изучить последовательное соединение проводников. Выяснить области
- 3. Что произойдет, если выключить одну из ламп,
- 4. Последовательным называют такое соединение проводников, при котором

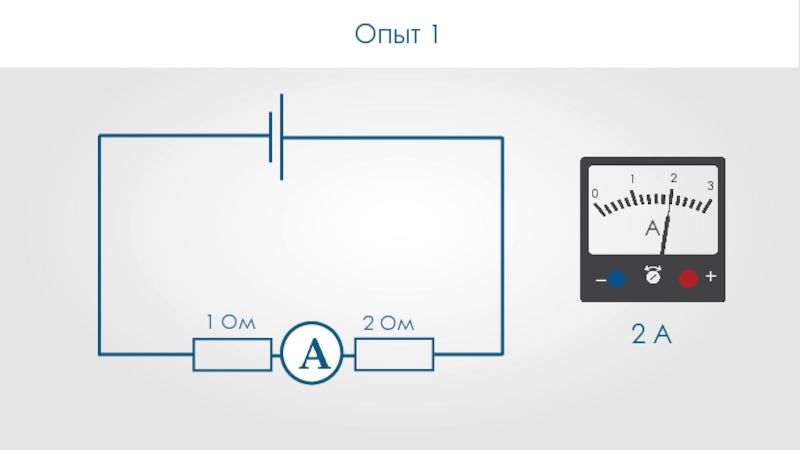

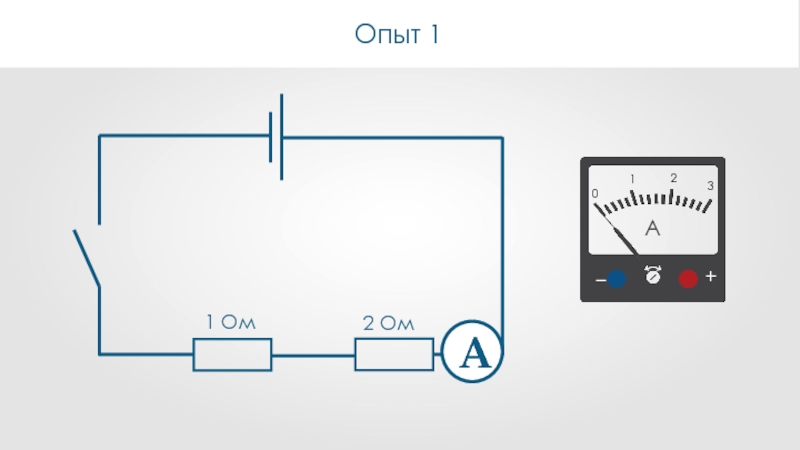

- 5. Опыт 11 Ом2 ОмA1230A+–

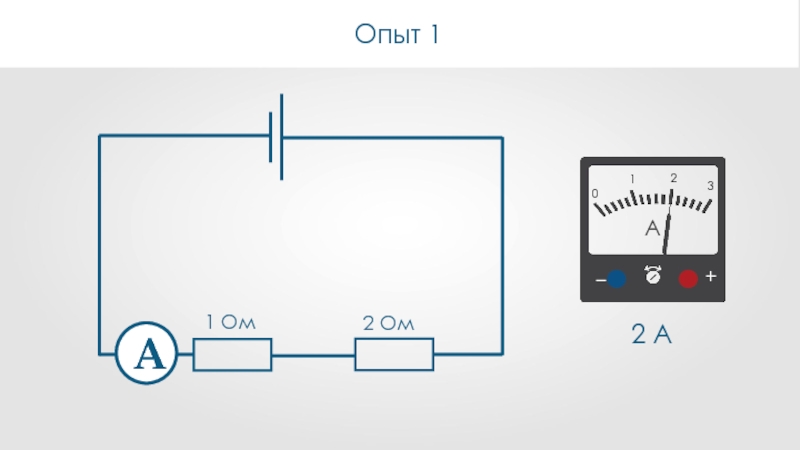

- 6. Опыт 11 Ом2 ОмA1230A+–2 А
- 7. Опыт 11 Ом2 ОмA1230A+–
- 8. Опыт 11 Ом2 ОмA1230A+–2 А
- 9. Опыт 11 Ом2 ОмA1230A+–
- 10. Опыт 11 Ом2 Ом1230A+–2 АA
- 11. Закономерности последовательного соединения проводниковАналогия Сколько

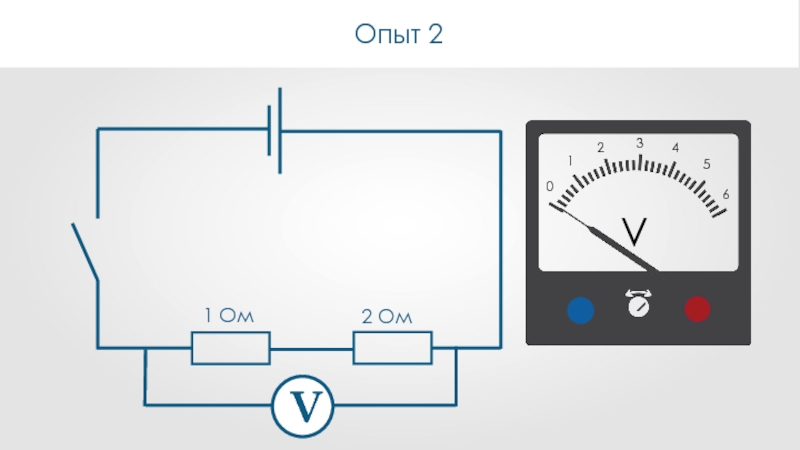

- 12. Опыт 21 Ом2 ОмV1234560
- 13. Опыт 21 Ом2 ОмV12345606 В
- 14. Опыт 21 Ом2 ОмV1234560

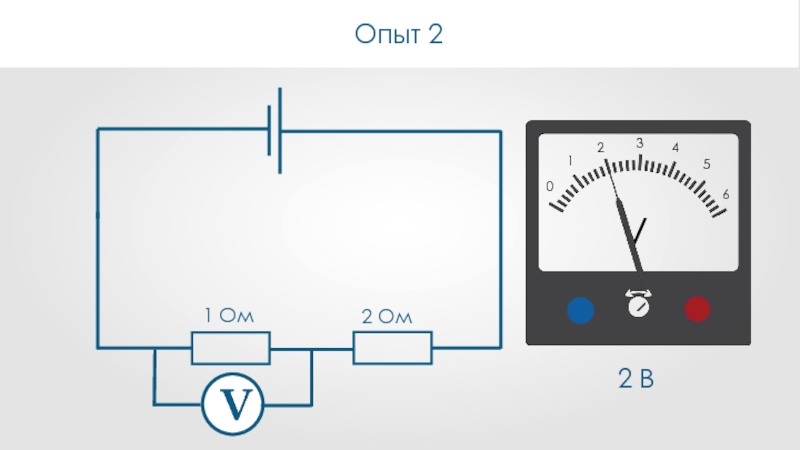

- 15. Опыт 21 Ом2 ОмV12345602 В
- 16. Опыт 21 Ом2 ОмV1234560
- 17. Опыт 21 Ом2 ОмV12345604 В6В=2В+4В
- 18. Закономерности последовательного соединения проводниковПолное напряжение в цепи равно сумме напряжений на отдельных участках.
- 19. Напряжение на различных участках цепи с последовательным соединением разных проводников не одинаково.
- 20. Закономерности последовательного соединения проводниковПолное сопротивление цепи равно
- 21. При последовательном соединении проводников: - сила тока,
- 22. Слайд 22
- 23. Применения последовательного соединенияЭлектрический выключатель включается последовательно с
- 24. Преимущества последовательного соединения проводники, рассчитанные на небольшие
- 25. Слайд 25
- 26. Слайд 26
- 27. Основным недостатком последовательного соединения проводников являетсяЭтот недостаток
- 28. Пятый лишнийПифагорВольтаОмКулонАмпер
- 29. Пятый лишнийСила токаЗарядНапряжениеОмСопротивление
- 30. Пятый лишнийАмперметрВаттметрВольтметр ОмметрПсихрометр
- 31. Закрепление изученного материалаВставьте в предложение недостающие фразы.При
- 32. Качественные задачиЗадача №1Последовательно соединены резисторы сопротивлениями 6
- 33. Спасибо всем нам за урок, а главное, чтоб был он в прок!
- 34. Литература: Учебник «Физика 8 класс» А.В.ПерышкинаИнтернет-ресурс: LOBZICOV.RUЭлектронный материал «Инфоурок»
Изучить последовательное соединение проводников. Выяснить области применения полученных знаний на практике.Цель урока:Задачи урока: Экспериментально изучить последовательное соединение проводников в электрической цепи; Убедиться в справедливости закономерностей последовательного соединения проводников; Научиться рассчитывать основные характеристики цепей с последовательным
Слайд 2
Изучить последовательное соединение проводников.
Выяснить области применения полученных знаний на
практике.
Цель урока:
Задачи урока:
Экспериментально изучить последовательное соединение проводников в электрической цепи;
Убедиться в справедливости закономерностей последовательного соединения проводников;
Научиться рассчитывать основные характеристики цепей с последовательным соединением.
Слайд 3Что произойдет, если выключить одну из ламп, или если она сгорит?
Другая
лампа гореть не будет, т.к. цепь размыкается и ток не идет!
Такое соединение проводников называется последовательным. И на сегодняшнем уроке мы выясним основные закономерности такого соединения.
Предлагаю вашему вниманию следующую цепь

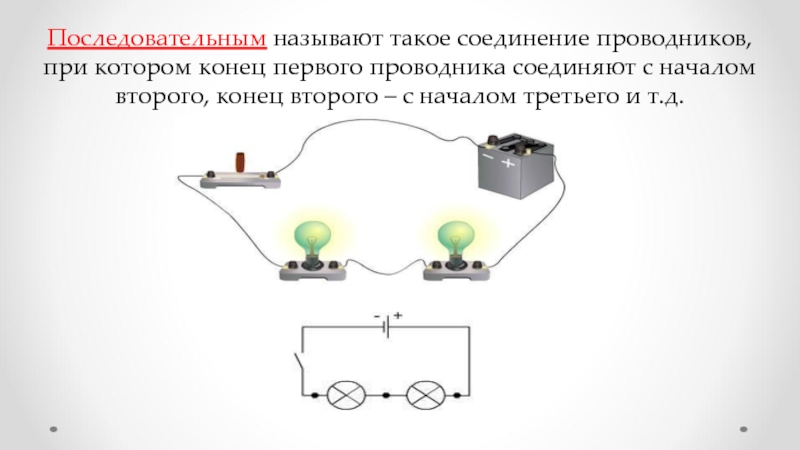

Слайд 4Последовательным называют такое соединение проводников, при котором конец первого проводника соединяют
с началом второго, конец второго – с началом третьего и т.д.

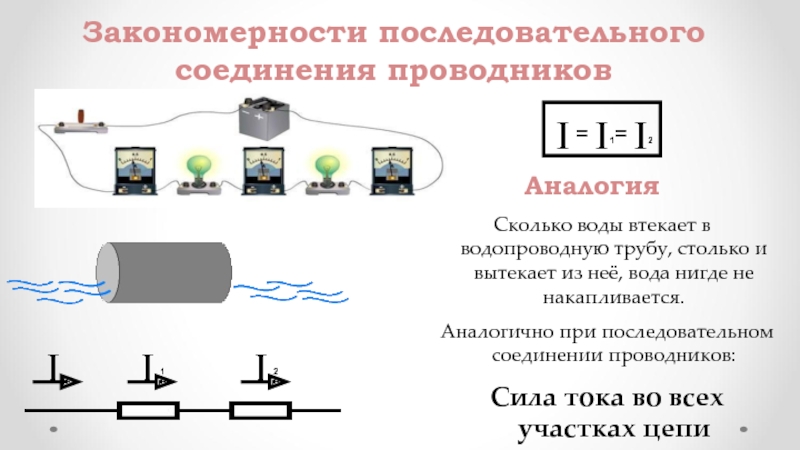

Слайд 11Закономерности последовательного соединения проводников
Аналогия
Сколько воды втекает в водопроводную
трубу, столько и вытекает из неё, вода нигде не накапливается.
Аналогично при последовательном соединении проводников:
Сила тока во всех участках цепи одинакова.
Аналогично при последовательном соединении проводников:
Сила тока во всех участках цепи одинакова.
Слайд 18Закономерности последовательного соединения проводников
Полное напряжение в цепи равно сумме напряжений на
отдельных участках.
Слайд 19
Напряжение на различных участках цепи с последовательным соединением разных проводников не
одинаково.
Слайд 20Закономерности последовательного соединения проводников
Полное сопротивление цепи равно сумме сопротивлений отдельных участков
цепи.
Соединяя проводники последовательно, мы как бы увеличиваем длину проводника, поэтому сопротивление цепи становится больше сопротивления одного проводника.

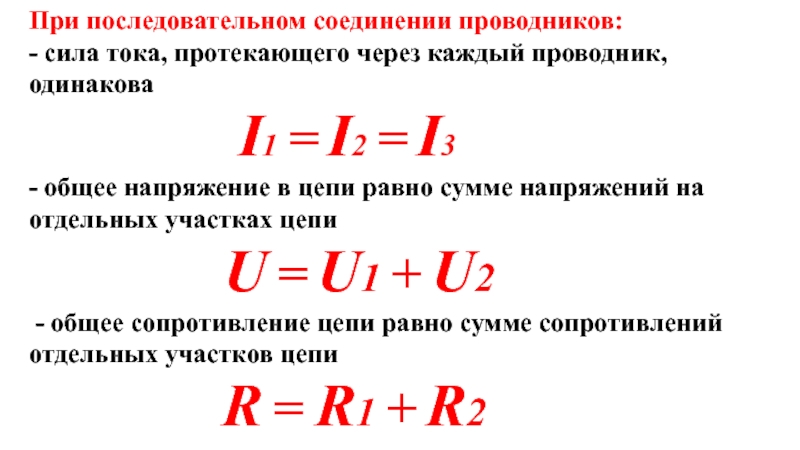

Слайд 21При последовательном соединении проводников:
- сила тока, протекающего через каждый проводник,
одинакова
I1 = I2 = I3
- общее напряжение в цепи равно сумме напряжений на отдельных участках цепи
U = U1 + U2
- общее сопротивление цепи равно сумме сопротивлений отдельных участков цепи
R = R1 + R2
I1 = I2 = I3
- общее напряжение в цепи равно сумме напряжений на отдельных участках цепи
U = U1 + U2
- общее сопротивление цепи равно сумме сопротивлений отдельных участков цепи
R = R1 + R2

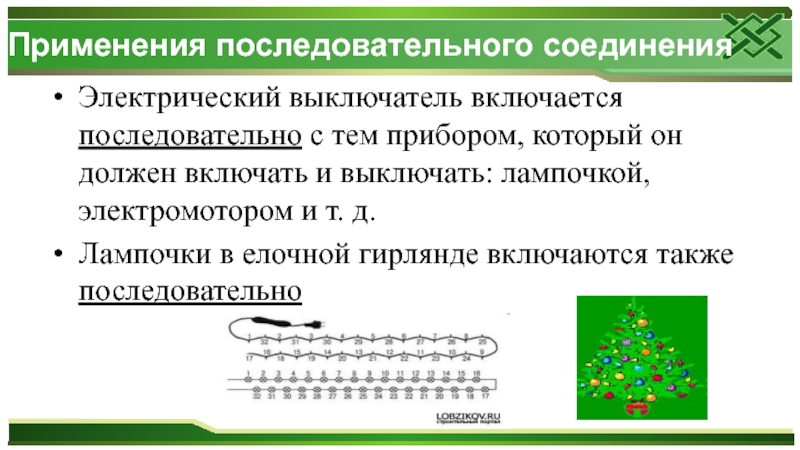

Слайд 23Применения последовательного соединения
Электрический выключатель включается последовательно с тем прибором, который он
должен включать и выключать: лампочкой, электромотором и т. д.
Лампочки в елочной гирлянде включаются также последовательно
Лампочки в елочной гирлянде включаются также последовательно

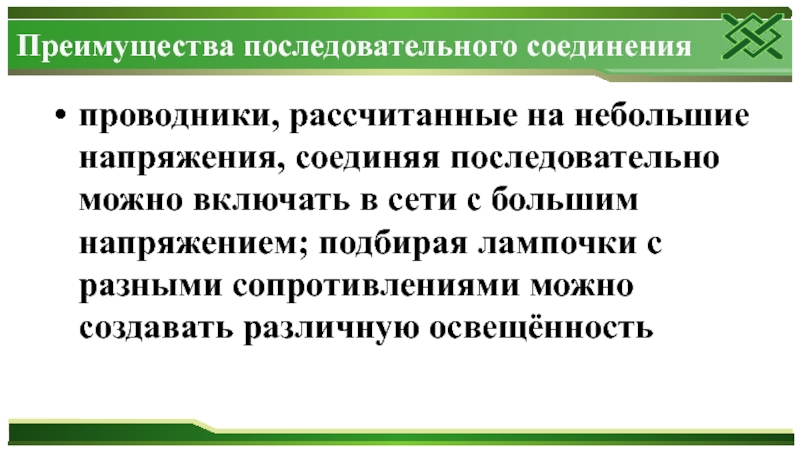

Слайд 24Преимущества последовательного соединения
проводники, рассчитанные на небольшие напряжения, соединяя последовательно можно
включать в сети с большим напряжением; подбирая лампочки с разными сопротивлениями можно создавать различную освещённость
Слайд 27Основным недостатком последовательного соединения проводников является
Этот недостаток может обернуться и достоинством.
Представьте себе, что некоторую цепь нужно защитить от перегрузки: при увеличении силы тока цепь должна автоматически отключаться. Как это сделать? (Например, использовать предохранитель).

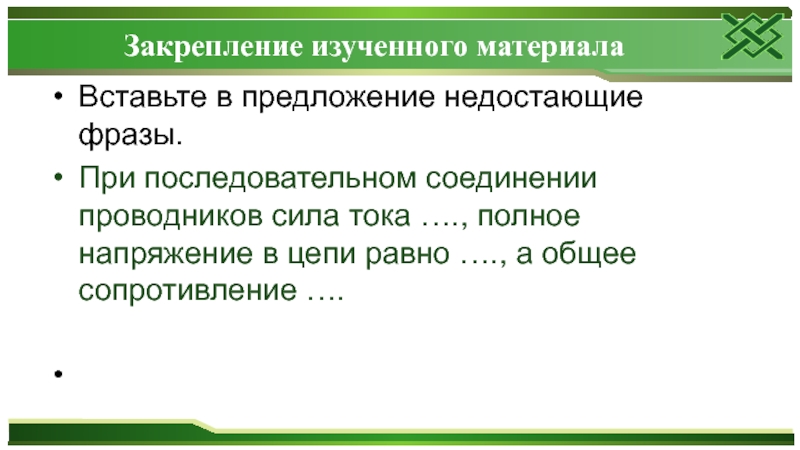

Слайд 31Закрепление изученного материала
Вставьте в предложение недостающие фразы.
При последовательном соединении проводников сила
тока …., полное напряжение в цепи равно …., а общее сопротивление ….

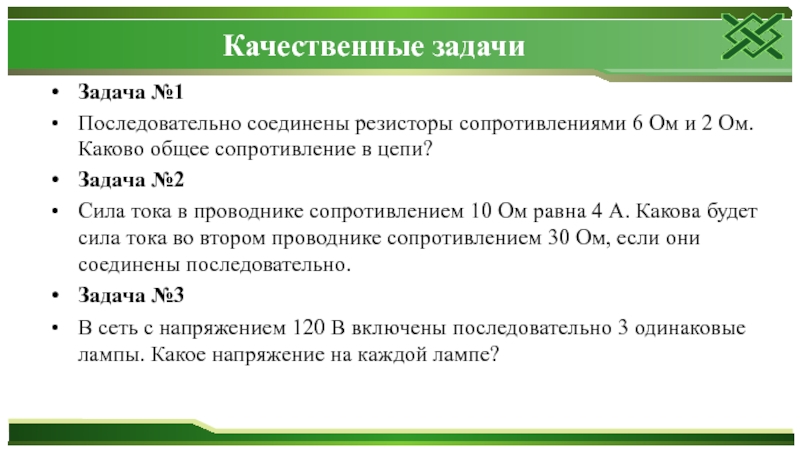

Слайд 32Качественные задачи
Задача №1
Последовательно соединены резисторы сопротивлениями 6 Ом и 2 Ом.
Каково общее сопротивление в цепи?
Задача №2
Сила тока в проводнике сопротивлением 10 Ом равна 4 А. Какова будет сила тока во втором проводнике сопротивлением 30 Ом, если они соединены последовательно.
Задача №3
В сеть с напряжением 120 В включены последовательно 3 одинаковые лампы. Какое напряжение на каждой лампе?
Задача №2
Сила тока в проводнике сопротивлением 10 Ом равна 4 А. Какова будет сила тока во втором проводнике сопротивлением 30 Ом, если они соединены последовательно.
Задача №3
В сеть с напряжением 120 В включены последовательно 3 одинаковые лампы. Какое напряжение на каждой лампе?
Слайд 34Литература:
Учебник «Физика 8 класс» А.В.Перышкина
Интернет-ресурс: LOBZICOV.RU
Электронный материал «Инфоурок»
