Презентация, доклад по физике на тему Последовательное и параллельное соединение проводников.
Содержание
- 1. Презентация по физике на тему Последовательное и параллельное соединение проводников.
- 2. Ответьте на вопросы:Что такое сила тока? Что

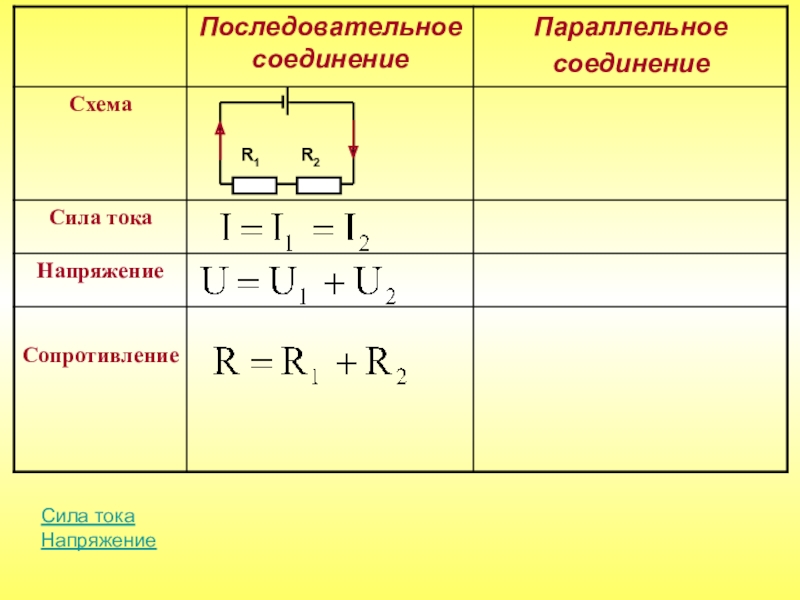

- 3. Сила токаНапряжение
- 4. R1Если R1 = R2 = R3 = … = Rnгде n – число проводников
- 5. -+IАВ
- 6. R1Если R1 = R2 = R3 = … = Rnгде n – число проводников
- 7. Преимущества соединений: Последовательное соединение защита цепей от

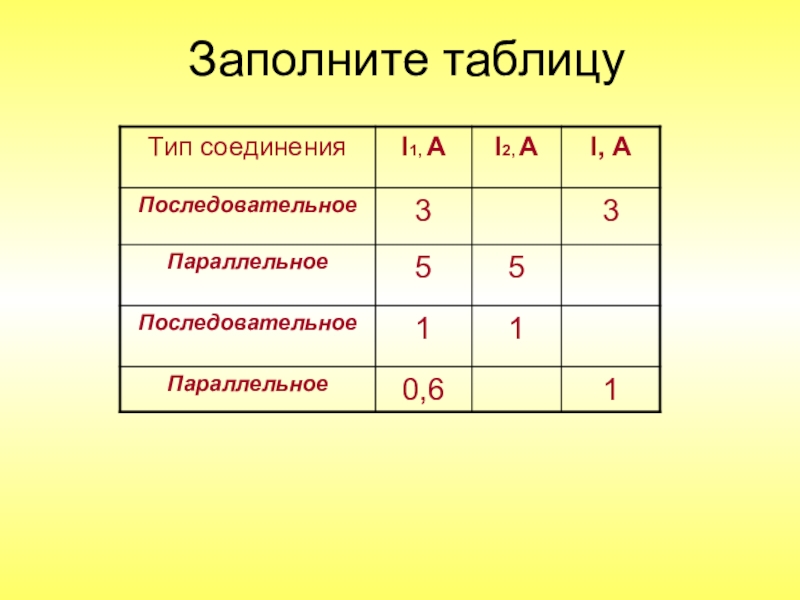

- 8. Заполните таблицу
- 9. Заполните таблицу
- 10. Заполните таблицу

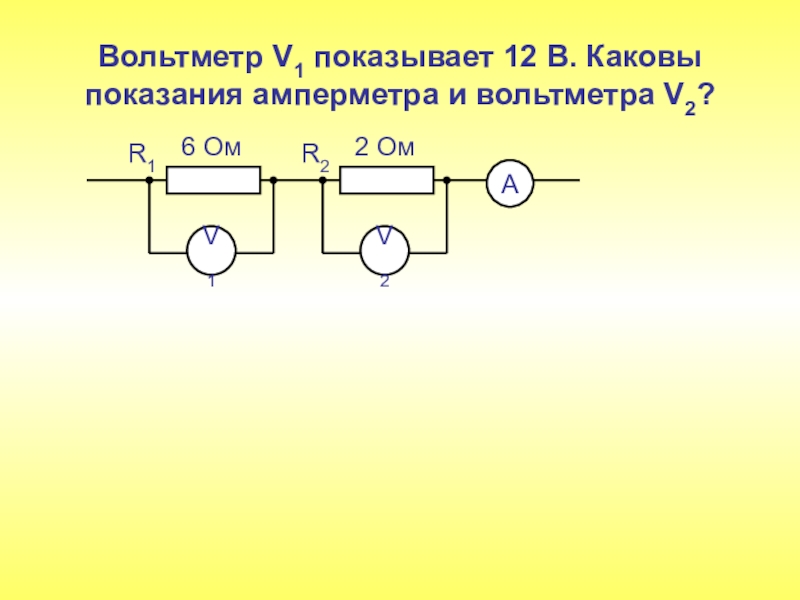

- 11. Вольтметр V1 показывает 12 В. Каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2
- 12. Амперметр А показывает силу тока 1,6 А
- 13. Спасибо за урок!
Ответьте на вопросы:Что такое сила тока? Что такое напряжение? Сформулируйте закон Ома для участка цепи.Как выразить напряжение из закона Ома? От каких параметров зависит сопротивление проводника?Необходимо вдвое увеличить силу тока в цепи. Как это можно сделать?Если

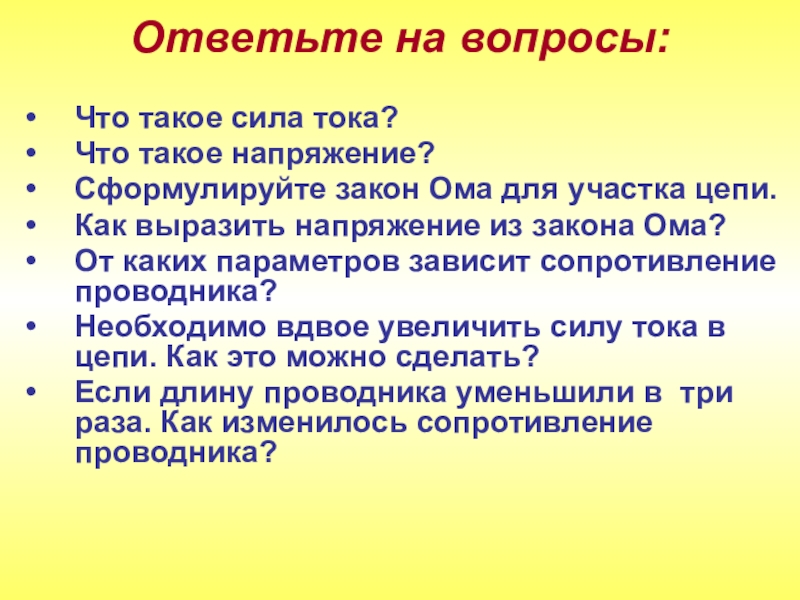

Слайд 2Ответьте на вопросы:
Что такое сила тока?
Что такое напряжение?
Сформулируйте закон
Ома для участка цепи.
Как выразить напряжение из закона Ома?
От каких параметров зависит сопротивление проводника?
Необходимо вдвое увеличить силу тока в цепи. Как это можно сделать?
Если длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Как выразить напряжение из закона Ома?
От каких параметров зависит сопротивление проводника?
Необходимо вдвое увеличить силу тока в цепи. Как это можно сделать?
Если длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?
Слайд 7
Преимущества соединений:
Последовательное соединение защита цепей от перегрузок: при увеличении силы
тока выходит из строя предохранитель, и цепь автоматически отключается.
Параллельное соединение – при выходе из строя одного из элементов соединения, остальные действуют.
Недостатки соединений:
Последовательное соединение при выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное соединение – при включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Параллельное соединение – при выходе из строя одного из элементов соединения, остальные действуют.
Недостатки соединений:
Последовательное соединение при выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное соединение – при включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений
Слайд 12Амперметр А показывает силу тока 1,6 А при напряжении 120 В.
сопротивление резистора
R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
R1
R2
