Презентация, доклад по физике на тему Получение электроэнергии (11 класс)

Виды электростанцийТЭСАЭСГЭС

Слайд 1Получение электроэнергии Выполнила: ученица 11 класса Штанг анастасия

Получение электроэнергии Выполнила: ученица 11 класса Штанг анастасия

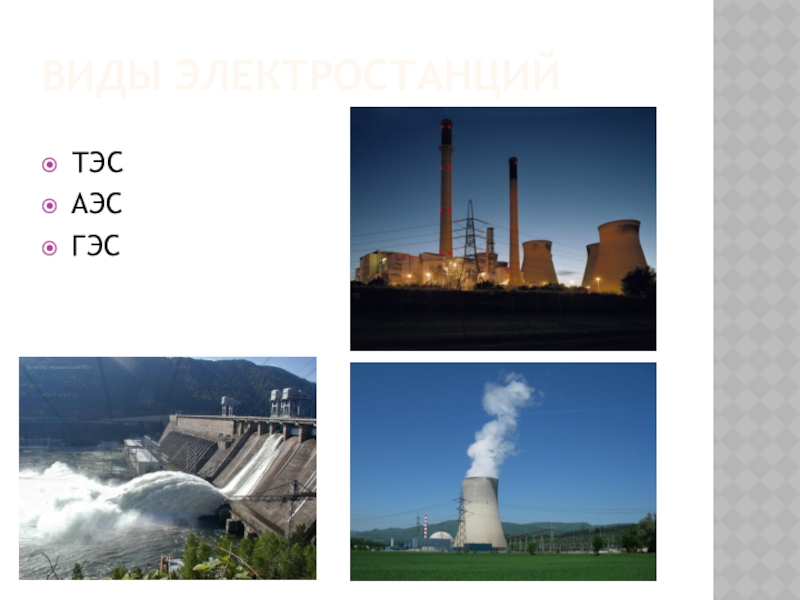

Слайд 2Виды электростанций
ТЭС
АЭС
ГЭС

Виды электростанцийТЭСАЭСГЭС

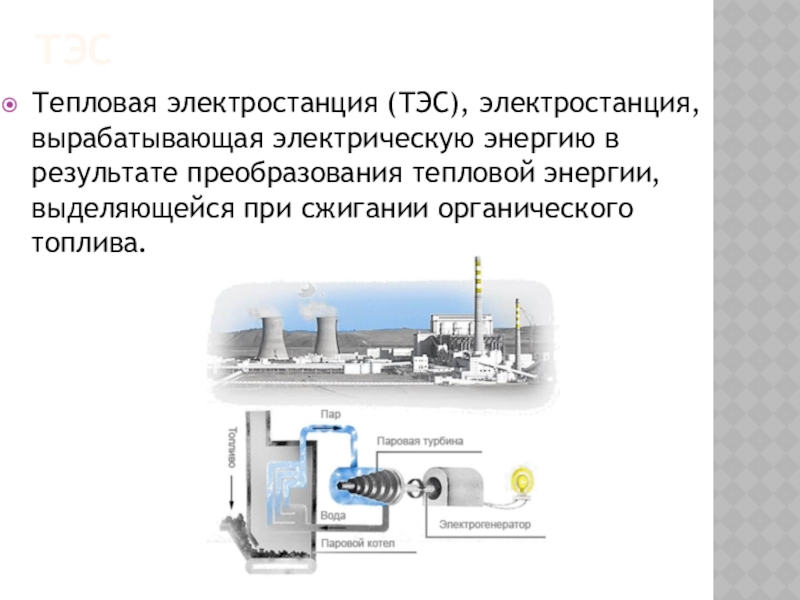

Слайд 3ТЭС
Тепловая электростанция (ТЭС), электростанция, вырабатывающая электрическую энергию в результате преобразования тепловой

энергии, выделяющейся при сжигании органического топлива.
ТЭСТепловая электростанция (ТЭС), электростанция, вырабатывающая электрическую энергию в результате преобразования тепловой энергии, выделяющейся при сжигании органического топлива.

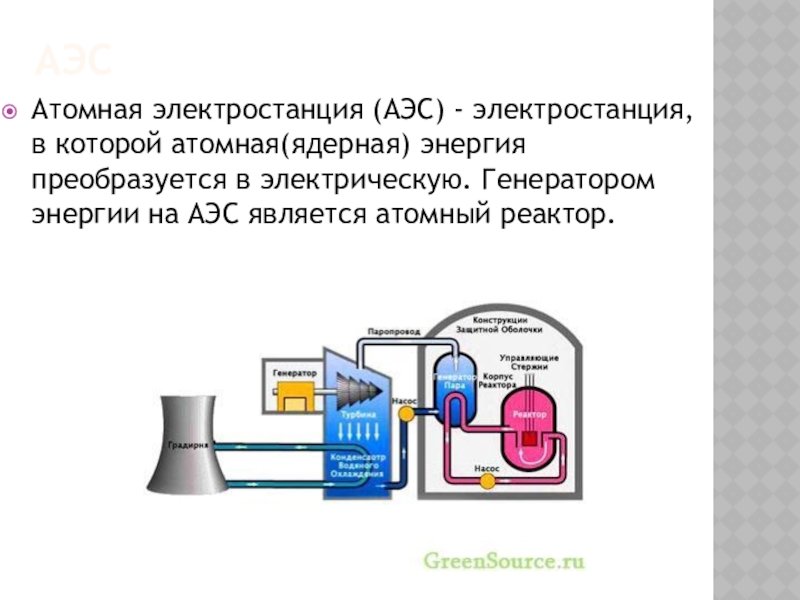

Слайд 4АЭС
Атомная электростанция (АЭС) - электростанция, в которой атомная(ядерная) энергия преобразуется в

электрическую. Генератором энергии на АЭС является атомный реактор.
АЭСАтомная электростанция (АЭС) - электростанция, в которой атомная(ядерная) энергия преобразуется в электрическую. Генератором энергии на АЭС является

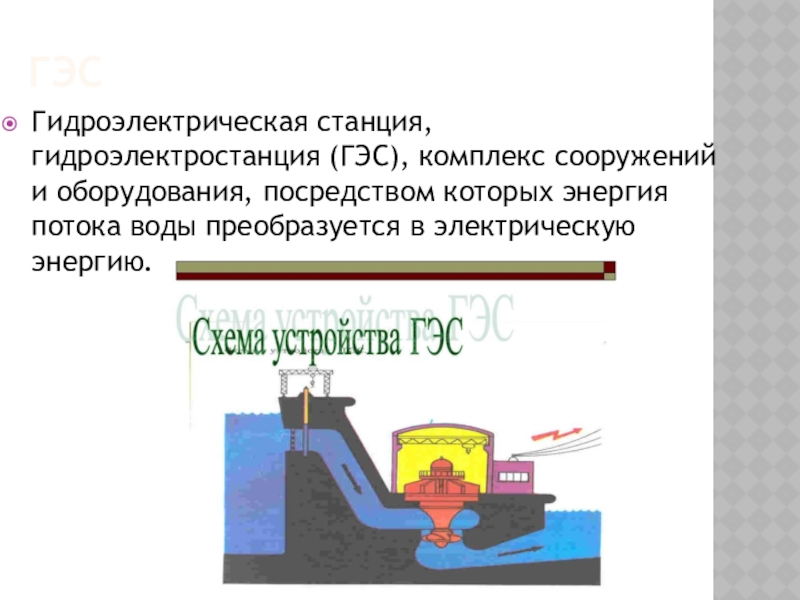

Слайд 5ГЭС
Гидроэлектрическая станция, гидроэлектростанция (ГЭС), комплекс сооружений и оборудования, посредством которых энергия

потока воды преобразуется в электрическую энергию.
ГЭСГидроэлектрическая станция, гидроэлектростанция (ГЭС), комплекс сооружений и оборудования, посредством которых энергия потока воды преобразуется в электрическую энергию.

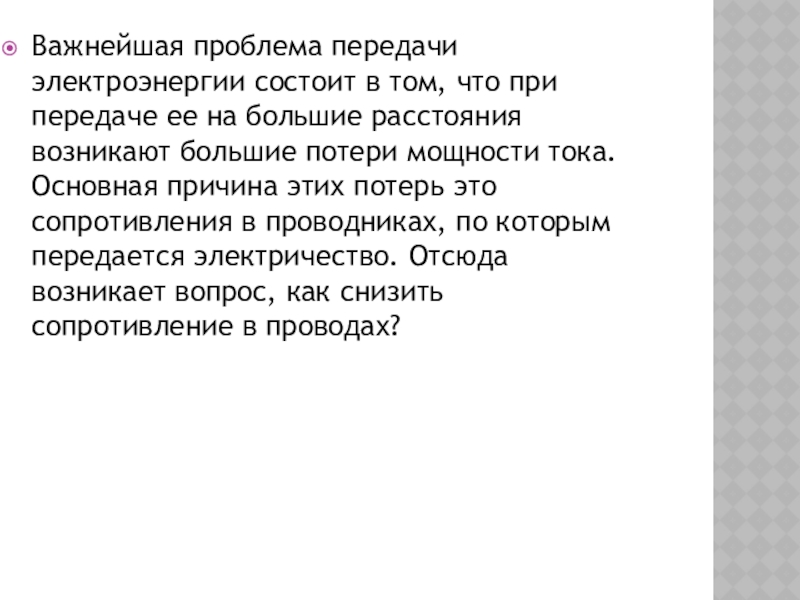

Слайд 6Важнейшая проблема передачи электроэнергии состоит в том, что при передаче ее

на большие расстояния возникают большие потери мощности тока. Основная причина этих потерь это сопротивления в проводниках, по которым передается электричество. Отсюда возникает вопрос, как снизить сопротивление в проводах?
Важнейшая проблема передачи электроэнергии состоит в том, что при передаче ее на большие расстояния возникают большие потери

Слайд 7Чтобы снизить сопротивление в проводах необходимо увеличить их площадь поперечного сечение.

Но учитывая длину, на которую нужно передать электроэнергию, очевидно, что это невыгодно. Есть еще один способ, чтобы передать ту же мощность по проводам, можно уменьшить силу тока протекающего по проводам увеличив напряжение.
Чтобы снизить сопротивление в проводах необходимо увеличить их площадь поперечного сечение. Но учитывая длину, на которую нужно

Слайд 8Для того чтобы повысить напряжение на электростанциях используются повышающие трансформаторы. От

электростанции высокое напряжение передается по линиям электропередач (ЛЭП). Напряжение в ЛЭП зависит от длины, на которую нужно передать электроэнергию. Чем дальше от электростанции находятся потребители, тем выше должно быть напряжение в линии электропередач, для того чтобы избежать потерь
Для того чтобы повысить напряжение на электростанциях используются повышающие трансформаторы. От электростанции высокое напряжение передается по линиям

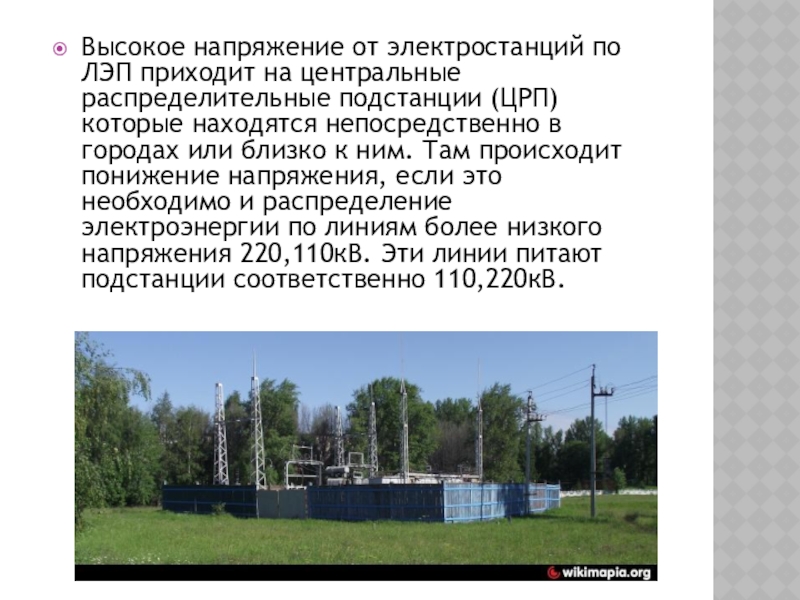

Слайд 9Высокое напряжение от электростанций по ЛЭП приходит на центральные распределительные подстанции

(ЦРП) которые находятся непосредственно в городах или близко к ним. Там происходит понижение напряжения, если это необходимо и распределение электроэнергии по линиям более низкого напряжения 220,110кВ. Эти линии питают подстанции соответственно 110,220кВ.
Высокое напряжение от электростанций по ЛЭП приходит на центральные распределительные подстанции (ЦРП) которые находятся непосредственно в городах

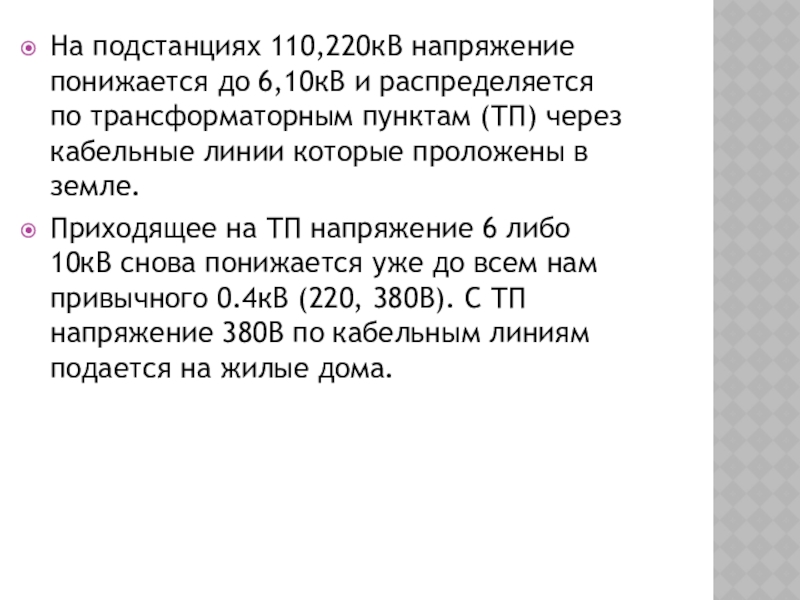

Слайд 10На подстанциях 110,220кВ напряжение понижается до 6,10кВ и распределяется по трансформаторным

пунктам (ТП) через кабельные линии которые проложены в земле.
Приходящее на ТП напряжение 6 либо 10кВ снова понижается уже до всем нам привычного 0.4кВ (220, 380В). С ТП напряжение 380В по кабельным линиям подается на жилые дома.

На подстанциях 110,220кВ напряжение понижается до 6,10кВ и распределяется по трансформаторным пунктам (ТП) через кабельные линии которые
