Слайд 1Переменный электрический ток

Переменный электрический ток

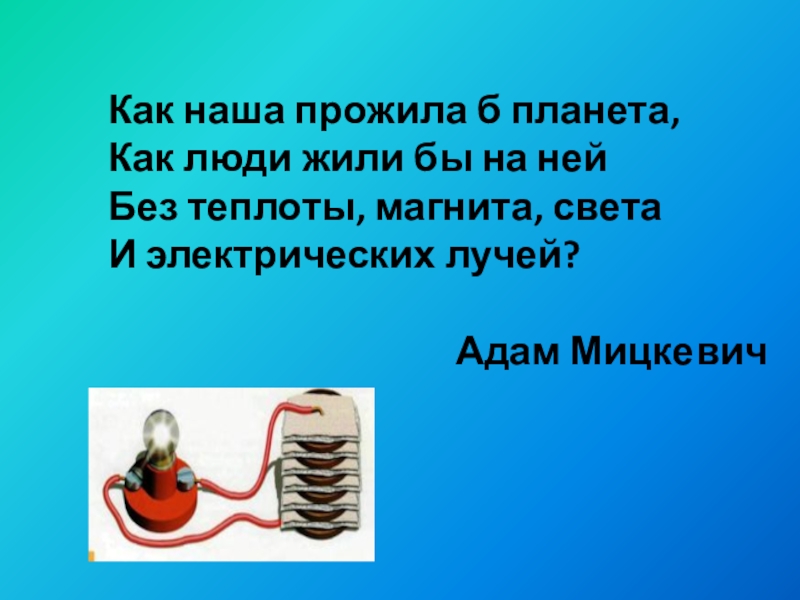

Слайд 2Как наша прожила б планета,


Как люди жили бы на ней
Без теплоты, магнита, света
И электрических лучей?
Адам Мицкевич
Как наша прожила б планета,

Слайд 3Картофелечистка
Протирочная машина
Электромясорубка
Тестомесильная машина
Хлеборезка

КартофелечисткаПротирочная машинаЭлектромясорубкаТестомесильная машинаХлеборезка

Слайд 4Электрический ток величина и направление которого меняются с течением времени называется

переменным.

Переменный электрический ток
представляет собой
вынужденные
электромагнитные
колебания.

Электрический ток величина и направление которого меняются с течением времени называется переменным.Переменный электрический токпредставляет собойвынужденные электромагнитныеколебания.

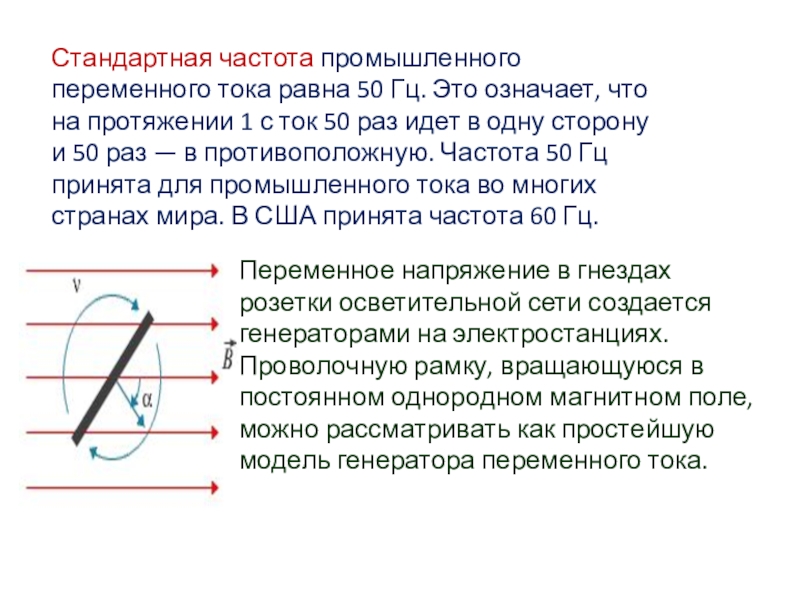

Слайд 5Стандартная частота промышленного переменного тока равна 50 Гц. Это означает, что

на протяжении 1 с ток 50 раз идет в одну сторону и 50 раз — в противоположную. Частота 50 Гц принята для промышленного тока во многих странах мира. В США принята частота 60 Гц.

Переменное напряжение в гнездах розетки осветительной сети создается генераторами на электростанциях. Проволочную рамку, вращающуюся в постоянном однородном магнитном поле, можно рассматривать как простейшую модель генератора переменного тока.

Стандартная частота промышленного переменного тока равна 50 Гц. Это означает, что на протяжении 1 с ток 50

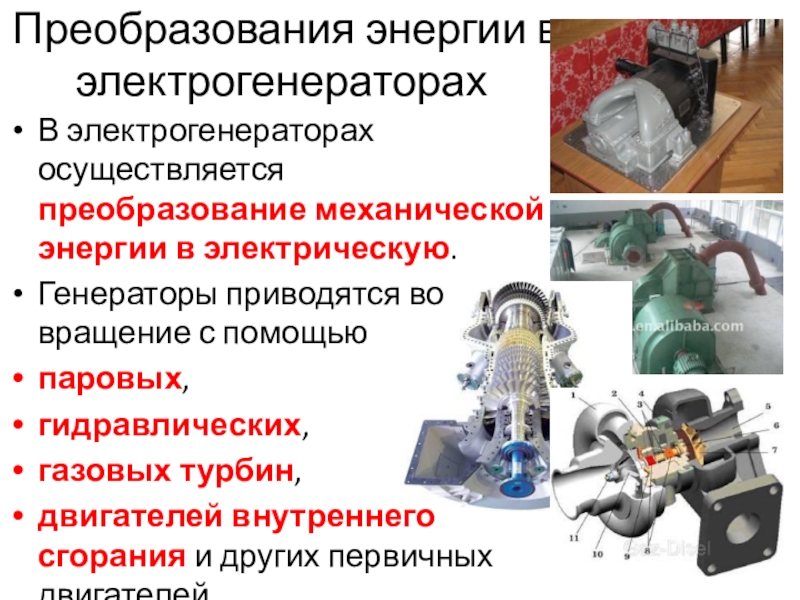

Слайд 6Преобразования энергии в электрогенераторах
В электрогенераторах осуществляется преобразование механической энергии в электрическую.


Генераторы приводятся во вращение с помощью
паровых,
гидравлических,
газовых турбин,
двигателей внутреннего сгорания и других первичных двигателей.
Преобразования энергии в электрогенераторахВ электрогенераторах осуществляется преобразование механической энергии в электрическую. Генераторы приводятся во вращение с помощью

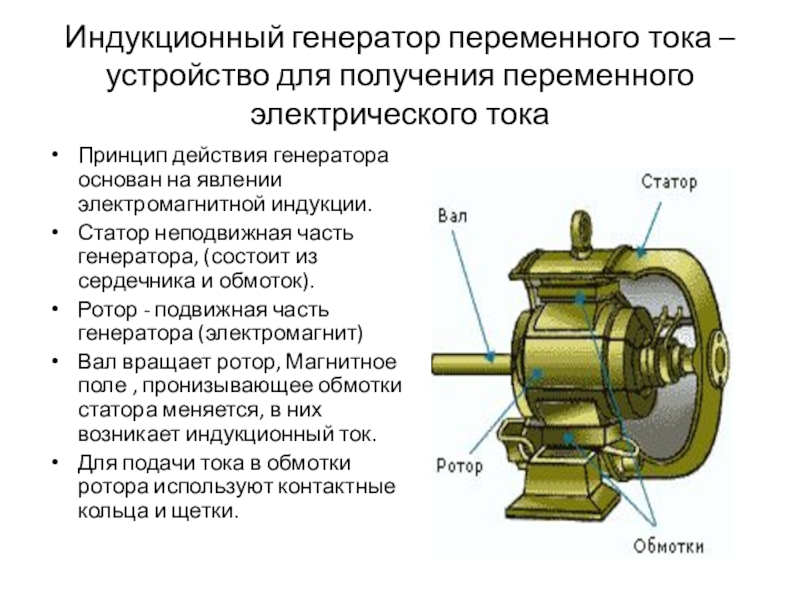

Слайд 7Индукционный генератор переменного тока – устройство для получения переменного электрического тока
Принцип

действия генератора основан на явлении электромагнитной индукции.
Статор неподвижная часть генератора, (состоит из сердечника и обмоток).
Ротор - подвижная часть генератора (электромагнит)
Вал вращает ротор, Магнитное поле , пронизывающее обмотки статора меняется, в них возникает индукционный ток.
Для подачи тока в обмотки ротора используют контактные кольца и щетки.
Индукционный генератор переменного тока – устройство для получения переменного электрического токаПринцип действия генератора основан на явлении электромагнитной

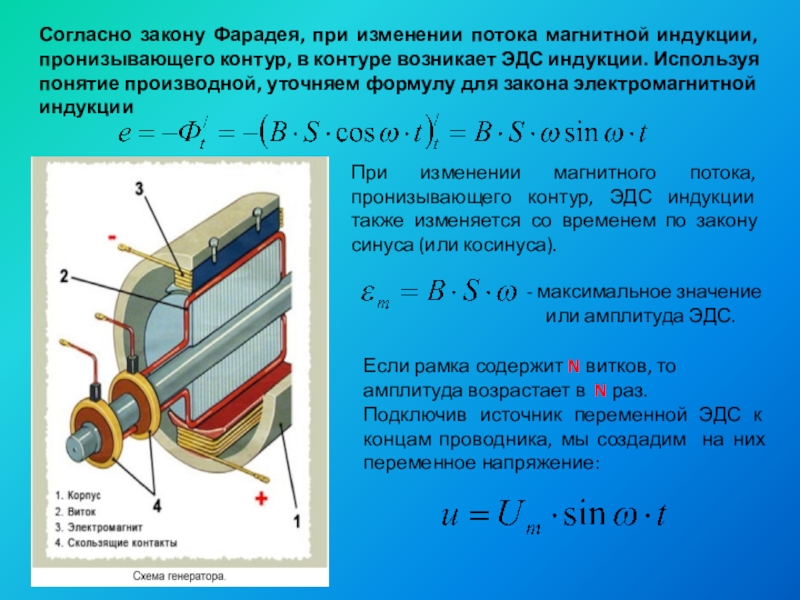

Слайд 8Согласно закону Фарадея, при изменении потока магнитной индукции, пронизывающего контур, в

контуре возникает ЭДС индукции. Используя понятие производной, уточняем формулу для закона электромагнитной индукции

При изменении магнитного потока, пронизывающего контур, ЭДС индукции также изменяется со временем по закону синуса (или косинуса).

максимальное значение
или амплитуда ЭДС.

Если рамка содержит N витков, то амплитуда возрастает в N раз.
Подключив источник переменной ЭДС к концам проводника, мы создадим на них переменное напряжение:

Согласно закону Фарадея, при изменении потока магнитной индукции, пронизывающего контур, в контуре возникает ЭДС индукции. Используя понятие

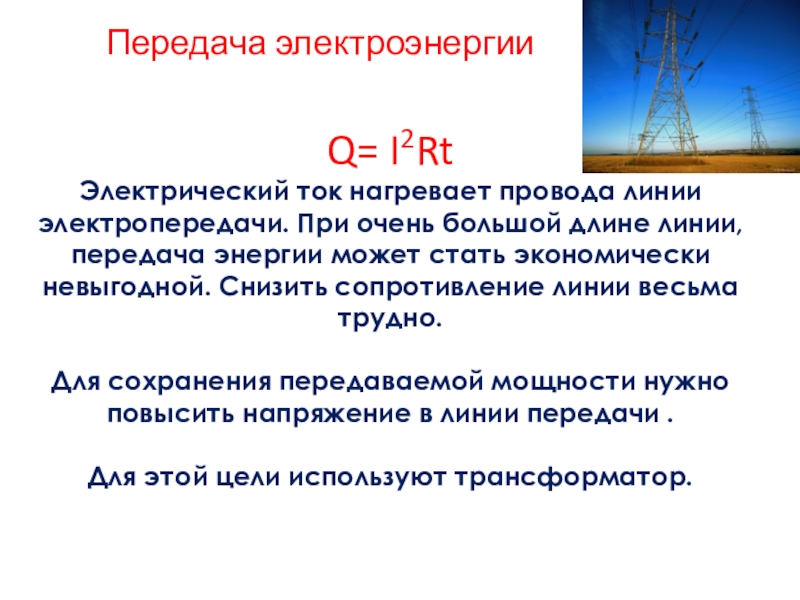

Слайд 10

Q= I2Rt
Электрический ток нагревает провода линии электропередачи. При очень большой длине

линии, передача энергии может стать экономически невыгодной. Снизить сопротивление линии весьма трудно.

Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .

Для этой цели используют трансформатор.

Передача электроэнергии

Q= I2RtЭлектрический ток нагревает провода линии электропередачи. При очень большой длине линии, передача энергии может стать экономически

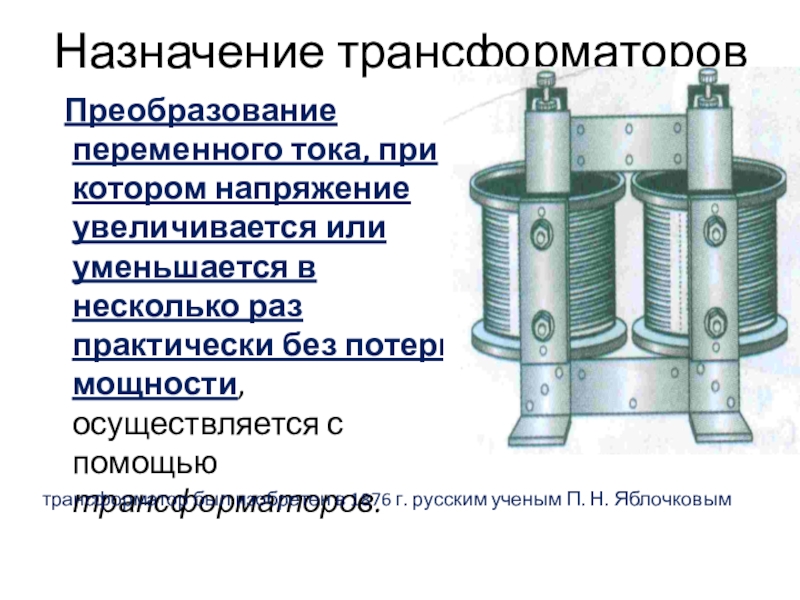

Слайд 11Назначение трансформаторов
Преобразование переменного тока, при котором напряжение увеличивается или

уменьшается в несколько раз практически без потери мощности, осуществляется с помощью трансформаторов.

трансформатор был изобретен в 1876 г. русским ученым П. Н. Яблочковым

Назначение трансформаторов  Преобразование переменного тока, при котором напряжение увеличивается или уменьшается в несколько раз практически без

Слайд 12Устройство трансформатора
Трансформатор состоит из замкнутого стального сердечника, собранного из

пластин, на который надеты две (иногда и более) катушки с проволочными обмотками.

Устройство трансформатора  Трансформатор состоит из замкнутого стального сердечника, собранного из пластин, на который надеты две (иногда

Слайд 13 Одна из обмоток, называемая первичной, подключается к источнику переменного

напряжения. Другая обмотка, к которой присоединяют нагрузку, т.е. приборы и устройства, потребляющие электроэнергию, называется вторичной.

Условное обозначение трансформатора

Одна из обмоток, называемая первичной, подключается к источнику переменного напряжения. Другая обмотка, к которой присоединяют

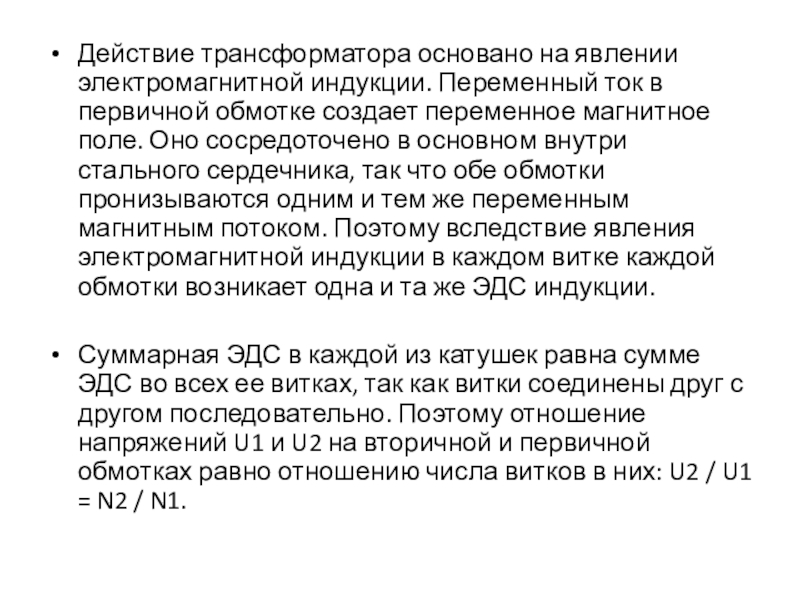

Слайд 15Действие трансформатора основано на явлении электромагнитной индукции. Переменный ток в первичной

обмотке создает переменное магнитное поле. Оно сосредоточено в основном внутри стального сердечника, так что обе обмотки пронизываются одним и тем же переменным магнитным потоком. Поэтому вследствие явления электромагнитной индукции в каждом витке каждой обмотки возникает одна и та же ЭДС индукции.

Суммарная ЭДС в каждой из катушек равна сумме ЭДС во всех ее витках, так как витки соединены друг с другом последовательно. Поэтому отношение напряжений U1 и U2 на вторичной и первичной обмотках равно отношению числа витков в них: U2 / U1 = N2 / N1.
Действие трансформатора основано на явлении электромагнитной индукции. Переменный ток в первичной обмотке создает переменное магнитное поле. Оно

Слайд 17Трансформатор
Для амплитудных значений напряжений на обмотках можно записать:

Коэффициент K = N2 / N1 есть коэффициент

трансформации.
При K > 1 трансформатор называется понижающим.
при K < 1 –повышающим,
ТрансформаторДля амплитудных значений напряжений на обмотках можно записать:Коэффициент K = N2 / N1 есть коэффициент трансформации. При K > 1 трансформатор называется понижающим.

Слайд 18Применение трансформаторов
Мощные трехфазные трансформаторы используются в линиях передач электроэнергии на большие

расстояния.
Для уменьшения потерь на нагревание проводов необходимо уменьшить силу тока в линии передачи, и, следовательно, увеличить напряжение.
Линии электропередачи строятся в расчете на напряжение 400–500 кВ,
в линиях используется трехфазный ток частотой 50 Гц.
Применение трансформаторовМощные трехфазные трансформаторы используются в линиях передач электроэнергии на большие расстояния.Для уменьшения потерь на нагревание проводов

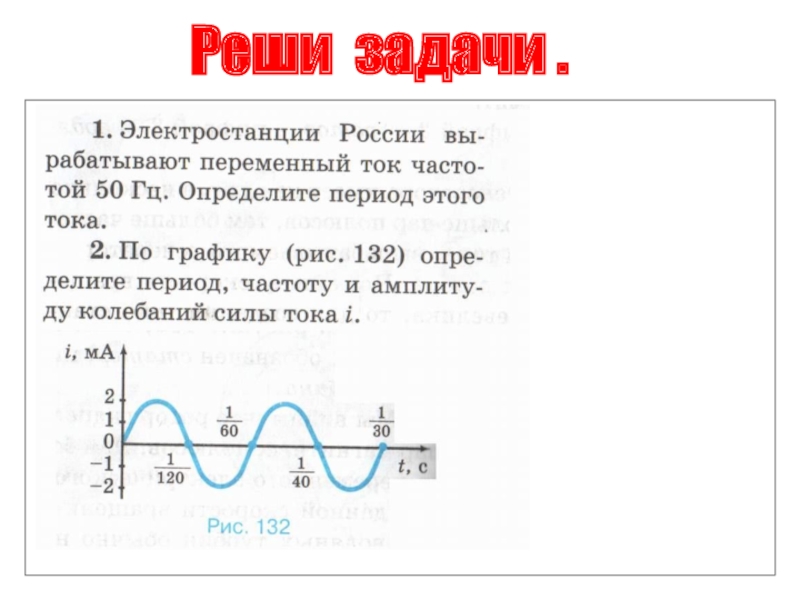

Слайд 19Реши задачи .

Реши задачи .

Слайд 20Задача 3:


Коэффициент трансформации трансформатора равен 5. Число витков в

первичной катушке равно 1000, а напряжение во вторичной катушке - 20 В.
Определите число витков во вторичной катушке и напряжение в первичной катушке. Определите вид трансформатора?
Задача 3: Коэффициент трансформации трансформатора равен 5. Число витков в первичной катушке равно 1000, а напряжение во

Слайд 21задача
Первичная обмотка трансформатора содержит 100 витков и к ней подведено переменное

напряжение 30 В. Сколько витков должна содержать вторичная обмотка, чтобы в ней наводилось напряжение 60В ?

задачаПервичная обмотка трансформатора содержит 100 витков и к ней подведено переменное напряжение 30 В. Сколько витков должна

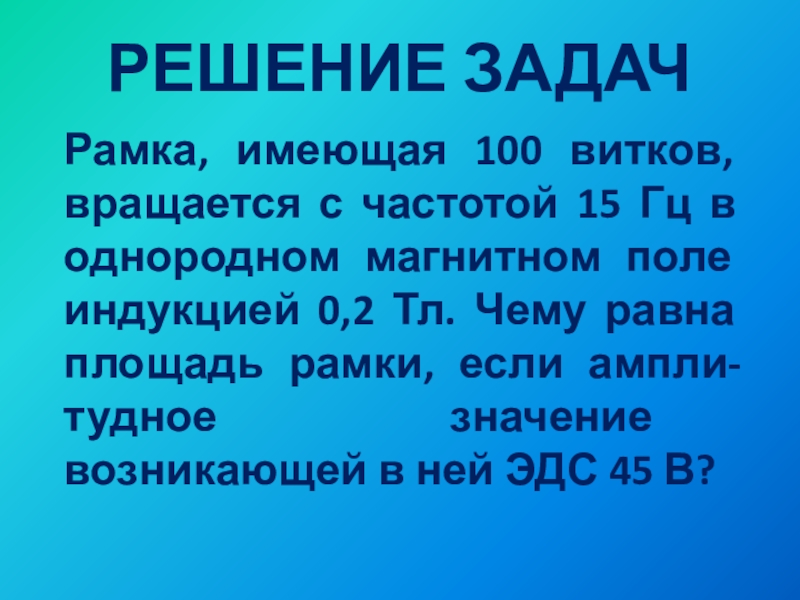

Слайд 22РЕШЕНИЕ ЗАДАЧ
Рамка, имеющая 100 витков, вращается с частотой 15 Гц в

однородном магнитном поле индукцией 0,2 Тл. Чему равна площадь рамки, если ампли-тудное значение возникающей в ней ЭДС 45 В?
РЕШЕНИЕ ЗАДАЧРамка, имеющая 100 витков, вращается с частотой 15 Гц в однородном магнитном поле индукцией 0,2 Тл.

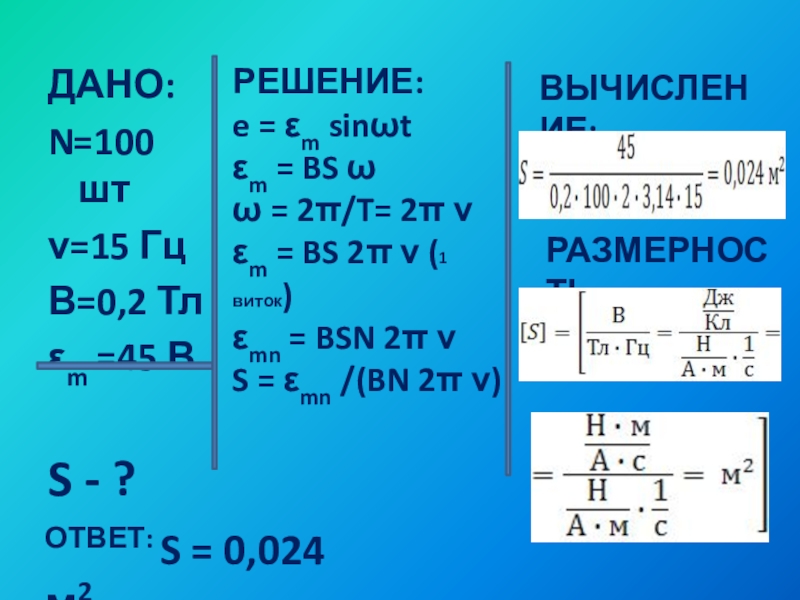

Слайд 23ДАНО:
N=100 шт
ν=15 Гц
В=0,2 Тл
εm =45 В

S - ?
РЕШЕНИЕ:
e = εm sinωt
εm

= BS ω
ω = 2π/T= 2π ν
εm = BS 2π ν (1 виток)
εmn = BSN 2π ν
S = εmn /(BN 2π ν)

ВЫЧИСЛЕНИЕ:

РАЗМЕРНОСТЬ:

ОТВЕТ: S = 0,024 м2

ДАНО:N=100 штν=15 ГцВ=0,2 Тлεm =45 ВS - ?РЕШЕНИЕ:e = εm sinωtεm = BS ωω = 2π/T= 2π

Слайд 24Действующие значения напряжения
и силы тока
Когда говорят, что напряжение в городской

электрической сети составляет 220 В, то речь идёт не о мгновенном значении напряжения и не его амплитудном значении, а о так называемом действующем значении.
Когда на электроприборах указывают силу тока, на которую они рассчитаны, то также имеют в виду действующее значение силы тока.

ФИЗИЧЕСКИЙ СМЫСЛ
Действующее значение силы переменного тока равно силе постоянного тока, выделяющего в проводнике то же количество теплоты, что и переменный ток за то же время.

Действующее значение напряжения:

Действующие значения напряжения и силы токаКогда говорят, что напряжение в городской электрической сети составляет 220 В, то

Слайд 25Мощность в цепи переменного тока
Действующие значения напряжения и силы

тока фиксируются электроизмерительными приборами и позволяют непосредственно вычислять мощность переменного тока в цепи.
Мощность в цепи переменного тока определяется теми же соотношениями, что и мощность постоянного тока, в которые вместо силы постоянного тока и постоянного напряжения подставляют соответствующие действующие значения:


Когда между напряжением и силой тока существует сдвиг фаз, мощность определяется по формуле:

Мощность в цепи переменного тока  Действующие значения напряжения и силы тока фиксируются электроизмерительными приборами и позволяют

Слайд 26ДОМАШНЕЕ ЗАДАНИЕ
Учебник:
§ 21, вопросы, формулы, понятия
Упр. 18



ДОМАШНЕЕ ЗАДАНИЕУчебник:   § 21, вопросы, формулы, понятияУпр. 18
