Презентация, доклад по физике на тему: Паровая турбина. КПД теплового двигателя.
Содержание
- 1. Презентация по физике на тему: Паровая турбина. КПД теплового двигателя.
- 2. Паровая турбина. КПД теплового двигателя.
- 3. А 1. Какое из перечисленных ниже
- 4. Б 2. С помощью машины совершена
- 5. В 3. КПД паровой турбины равен 30%.
- 6. Г 4. В тепловых двигателях… А)…механическая
- 7. Д 5. КПД паровой машины меньше
- 8. Е Относится ли огнестрельное оружие
- 9. Ё Почему в паровой турбине температура отработанного
- 10. Ж Отражается ли неполное сгорание топлива
- 11. З Во время каких тактов закрыты
- 12. А Задача 1 В процессе
- 13. Б Задача 2 В тепловой машине за
- 14. В Задача 3 Тепловая машина, получив
- 15. Г Задача 4 КПД машины
- 16. Д Задача 5 Определите КПД двигателя трактора,
- 17. Е Задача 6 Израсходовав 2 кг
- 18. 1 Тепловая машина получает от нагревателя
- 19. 2 Найдите КПД тепловой машины, если
- 20. 3 Тепловая машина за цикл получает
- 21. 4 В одной из паровых турбин
- 22. 5 Двигатель внутреннего сгорания мощностью 36
- 23. 6 За 3 ч пробега автомобиль,
- 24. 7 Двигатель внутреннего сгорания совершил полезную работу,
- 25. 8 Определите КПД двигателя трактора, которому для
- 26. 9 Двигатель мотоцикла за час расходует
- 27. 10 Первый гусеничный трактор конструкции А.

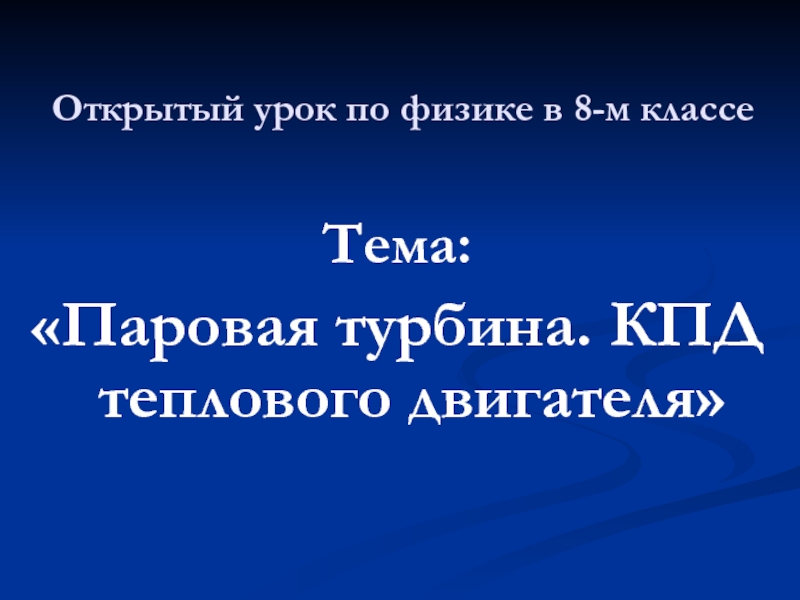

- 28. Открытый урок по физике в 8-м классе Тема: «Паровая турбина. КПД теплового двигателя»
- 29. Тема: «Паровая турбина. КПД теплового двигателя»
- 30. Цели урока: Образовательные. Активизация познавательной
- 31. Цели урока: Развивающие. Развивать научное
- 32. Цели урока: Воспитательные. Воспитывать самостоятельность,
- 33. Оборудование: ПК, видео-«паровая турбина. 8класс», презентация, карточки
- 34. Для характеристики экономичности различных двигателей введено понятие коэффициента
- 35. КПД теплового двигателя определяют по формуле:
- 36. где Ап — полезная работа, Q1 — количество теплоты, полученное
Паровая турбина. КПД теплового двигателя. 1-Балл АА БА Б ВА Б В ГА Б В Г Д

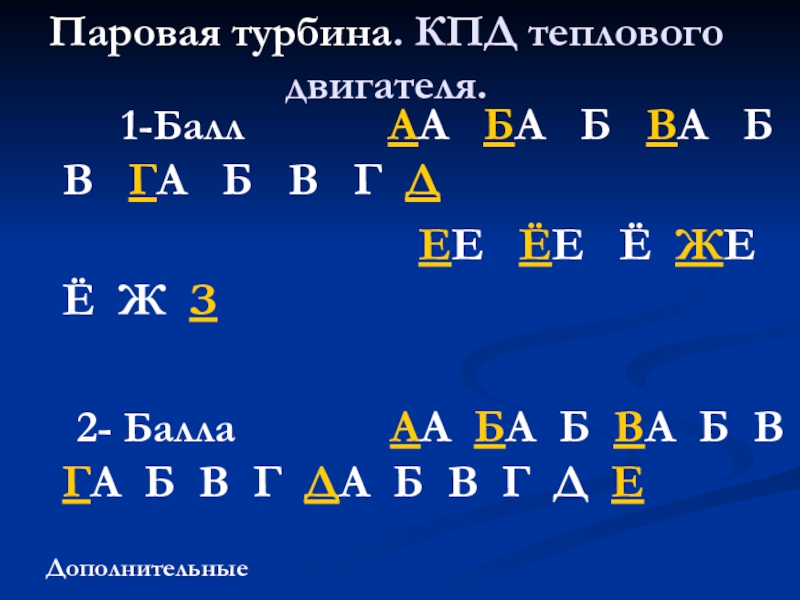

Слайд 2Паровая турбина. КПД теплового двигателя.
1-Балл
АА БА Б ВА Б В ГА Б В Г Д
ЕЕ ЁЕ Ё ЖЕ Ё Ж З
2- Балла АА БА Б ВА Б В ГА Б В Г ДА Б В Г Д Е
Дополнительные
задания 11 2 1 2 31 2 3 41 2 3 4 5
6 7 7 8 7 8 9 10
ЕЕ ЁЕ Ё ЖЕ Ё Ж З
2- Балла АА БА Б ВА Б В ГА Б В Г ДА Б В Г Д Е
Дополнительные
задания 11 2 1 2 31 2 3 41 2 3 4 5
6 7 7 8 7 8 9 10

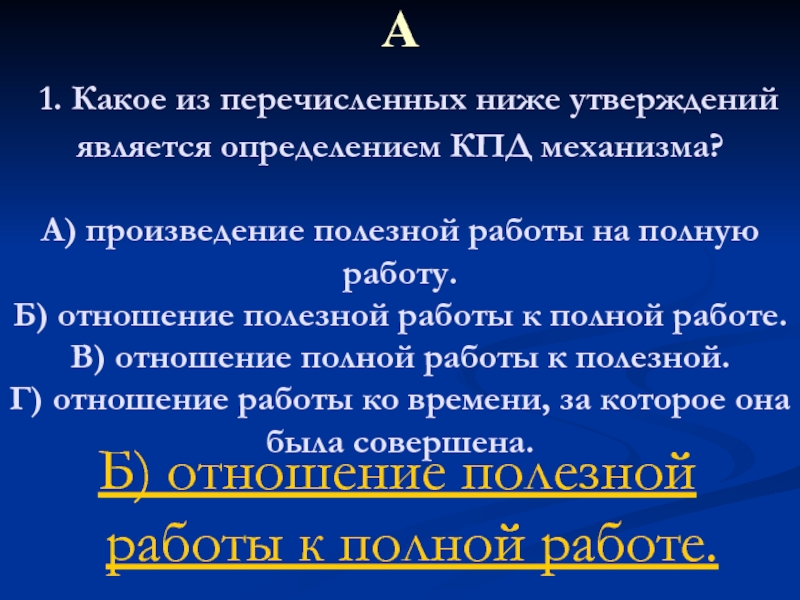

Слайд 3А 1. Какое из перечисленных ниже утверждений является определением КПД механизма? А)
произведение полезной работы на полную работу.
Б) отношение полезной работы к полной работе.
В) отношение полной работы к полезной.
Г) отношение работы ко времени, за которое она была совершена.
Б) отношение полезной работы к полной работе.
Слайд 4Б 2. С помощью машины совершена полезная работа А2, полная работа
при этом была равна А1. Какое из приведённых ниже выражений определяет коэффициент полезного действия машины?
А) А1+А2. Б) А1-А2. В) А2-А1. Г) А2/А1.
Г) А2/А1.
Слайд 5В 3. КПД паровой турбины равен 30%. Это означает, что… А)…30% энергии, выделившейся
при полном сгорании топлива, идёт на совершение полезной работы.
Б)…70% энергии, выделившейся при полном сгорании топлива, идёт на совершение полезной работы.
В)…30% энергии, выделившейся при полном сгорании топлива, преобразуется во внутреннюю энергию деталей двигателя.
Г)…30% энергии, выделившейся при полном сгорании топлива, преобразуется во внутреннюю энергию пара.
А)…30% энергии, выделившейся при полном сгорании топлива, идёт на совершение полезной работы.
Слайд 6Г 4. В тепловых двигателях… А)…механическая энергия полностью превращается во внутреннюю энергию. Б)…внутренняя
энергия топлива полностью превращается в механическую энергию.
В)…внутренняя энергия топлива частично превращается в механическую энергию.
Г)…механическая энергия частично превращается во внутреннюю энергию.
В)…внутренняя энергия топлива частично превращается в механическую энергию.
Слайд 7Д 5. КПД паровой машины меньше КПД двигателя внутреннего сгорания (ДВС).
Это объясняется тем, что:
А)…удельная теплота сгорания угля меньше удельной теплоты сгорания бензина.
Б)…температура пара меньше температуры горючей смеси в ДВС.
В)…давление пара меньше давления горючей смеси в ДВС.
Г)…плотность пара меньше плотности горючей смеси.
В)…давление пара меньше давления горючей смеси в ДВС.

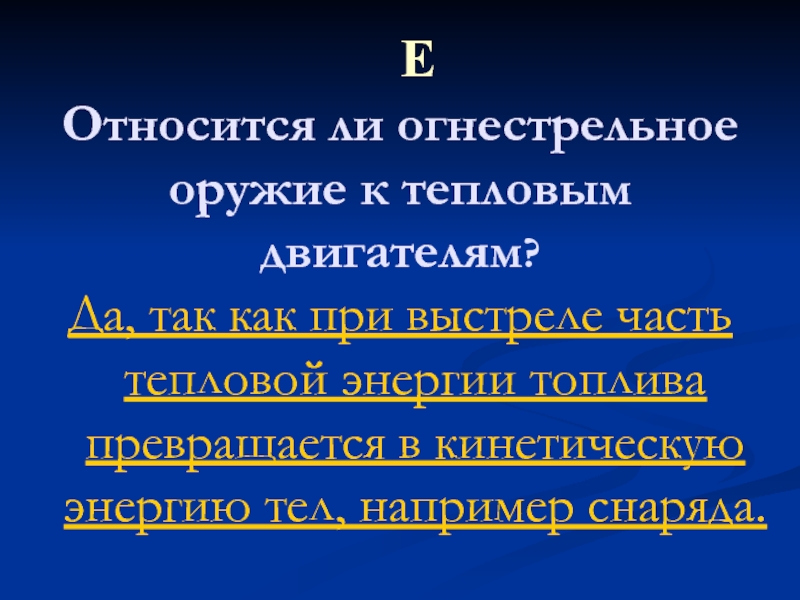

Слайд 8 Е
Относится ли огнестрельное оружие к тепловым двигателям?
Да, так как
при выстреле часть тепловой энергии топлива превращается в кинетическую энергию тел, например снаряда.
Слайд 9Ё Почему в паровой турбине температура отработанного пара ниже, чем температура пара,
поступающего к лопастям турбины?
Температура отработанного пара в турбинах ниже, чем у поступающего к лопаткам турбины, потому что пар, прошедший через лопатки турбины, отдал им часть своей внутренней энергии.

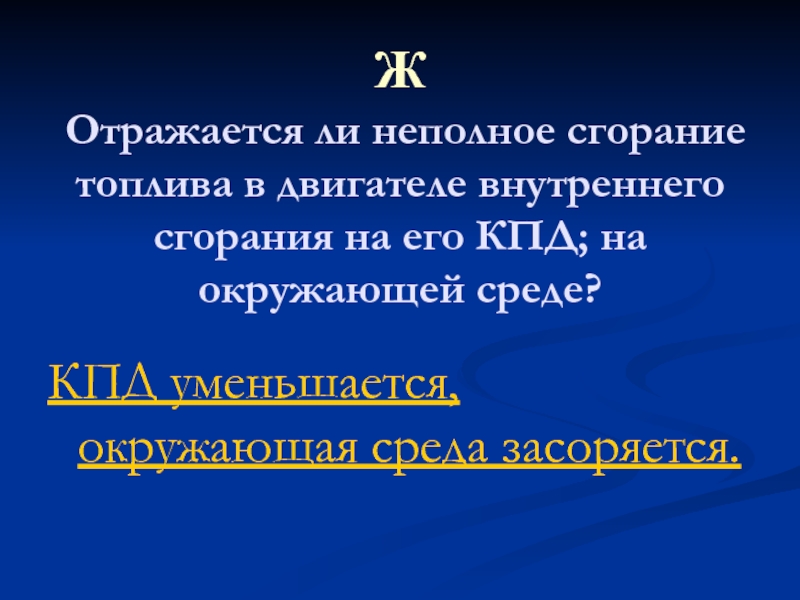

Слайд 10Ж Отражается ли неполное сгорание топлива в двигателе внутреннего сгорания на
его КПД; на окружающей среде?
КПД уменьшается, окружающая среда засоряется.

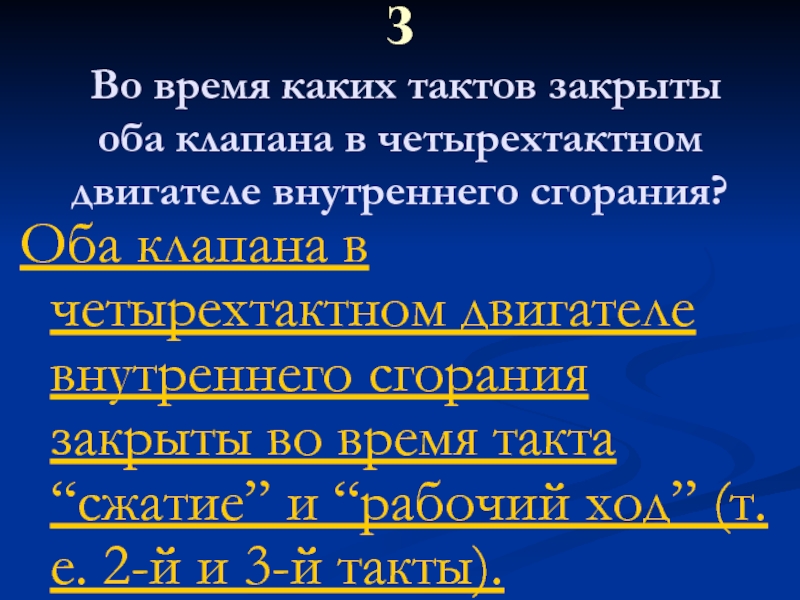

Слайд 11З Во время каких тактов закрыты оба клапана в четырехтактном двигателе
внутреннего сгорания?
Оба клапана в четырехтактном двигателе внутреннего сгорания закрыты во время такта “сжатие” и “рабочий ход” (т. е. 2-й и 3-й такты).

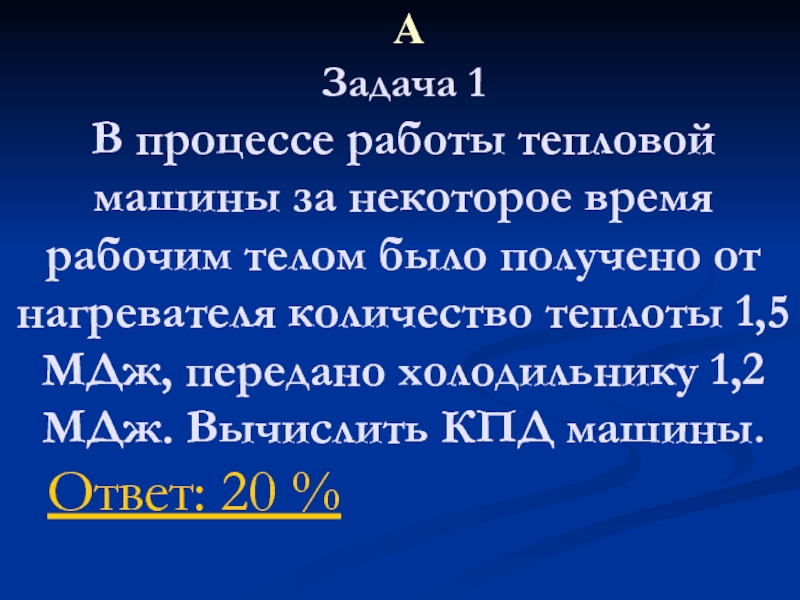

Слайд 12 А Задача 1 В процессе работы тепловой машины за некоторое время рабочим
телом было получено от нагревателя количество теплоты 1,5 МДж, передано холодильнику 1,2 МДж. Вычислить КПД машины.
Ответ: 20 %

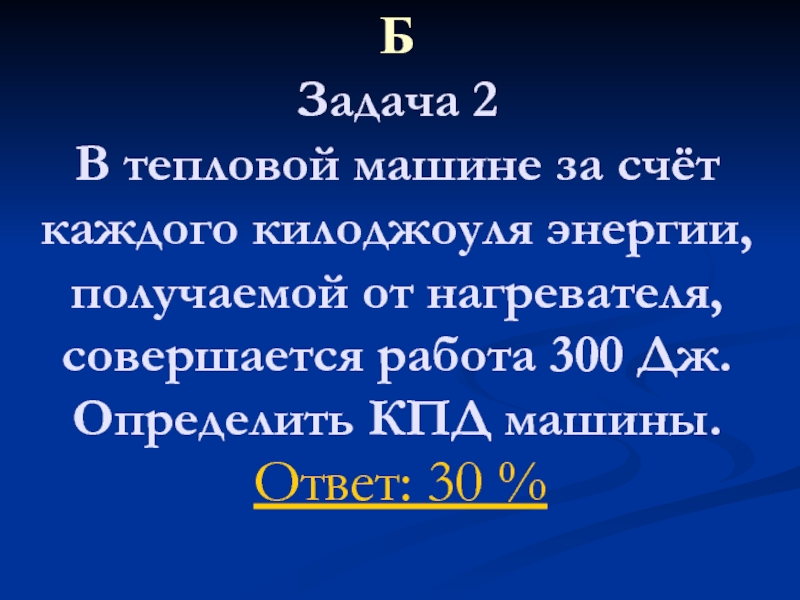

Слайд 13Б Задача 2 В тепловой машине за счёт каждого килоджоуля энергии, получаемой от
нагревателя, совершается работа 300 Дж. Определить КПД машины.
Ответ: 30 %

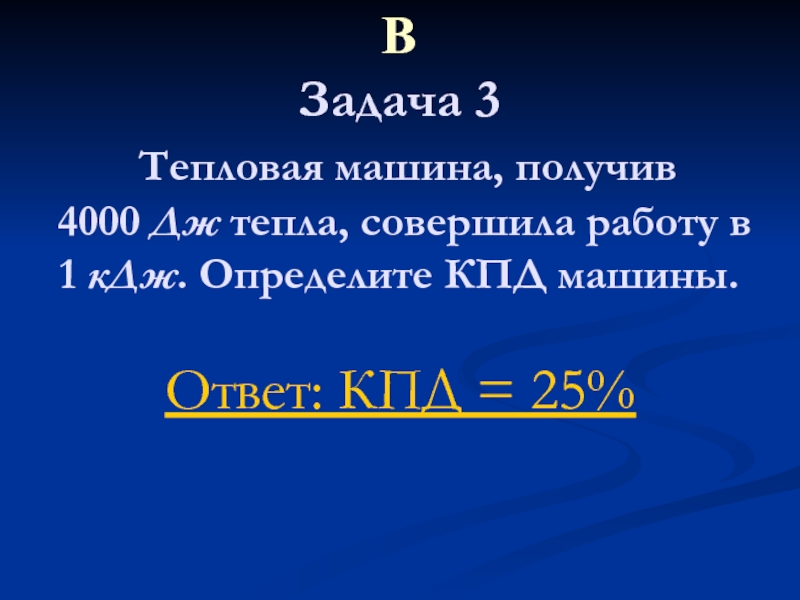

Слайд 14В Задача 3 Тепловая машина, получив 4000 Дж тепла, совершила работу в
1 кДж. Определите КПД машины.
Ответ: КПД = 25%

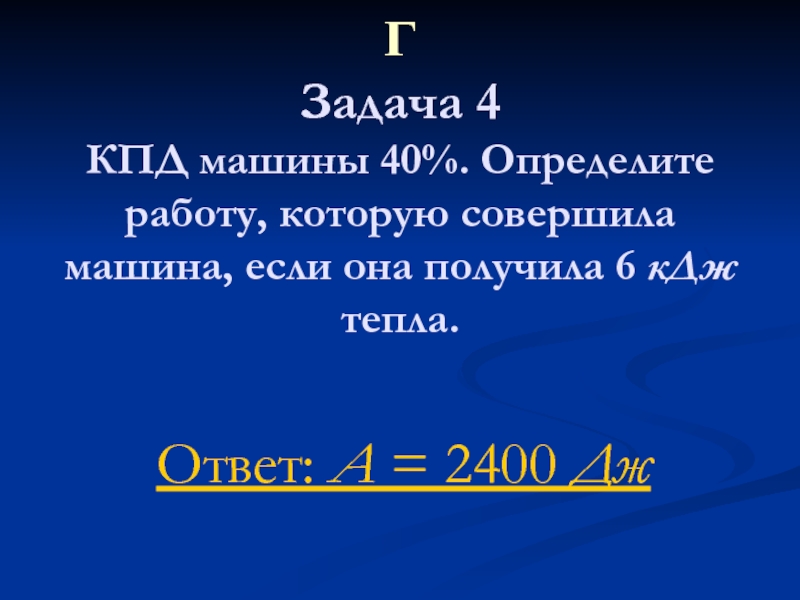

Слайд 15Г Задача 4 КПД машины 40%. Определите работу, которую совершила машина,
если она получила 6 кДж тепла.
Ответ: А = 2400 Дж

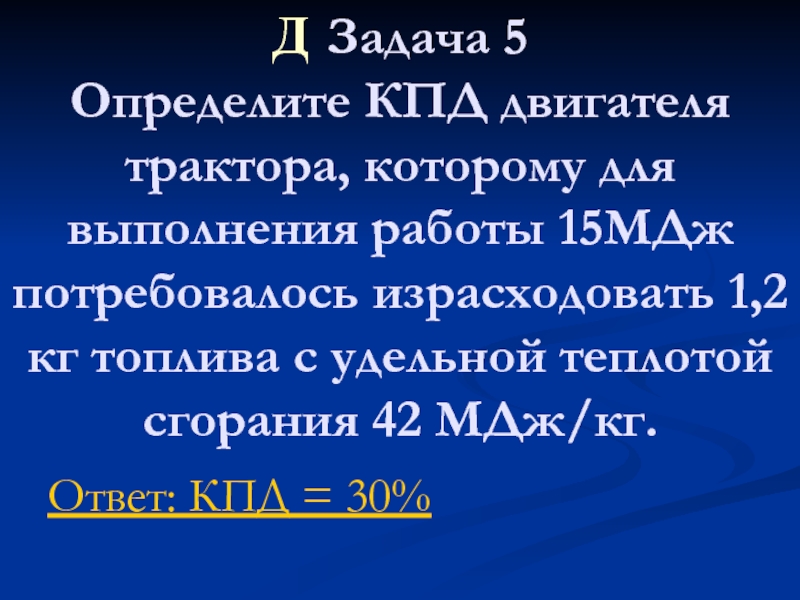

Слайд 16Д Задача 5 Определите КПД двигателя трактора, которому для выполнения работы 15МДж
потребовалось израсходовать 1,2 кг топлива с удельной теплотой сгорания 42 МДж/кг.
Ответ: КПД = 30%
Слайд 17Е Задача 6 Израсходовав 2 кг бензина, двигатель совершил работу, равную 23
МДж. Определите КПД двигателя.
Ответ: КПД = 25%
Слайд 181 Тепловая машина получает от нагревателя количество теплоты, равное 3360 Дж
за каждый цикл, а холодильнику отдаётся 2688 Дж. Найдите КПД машины.
Ответ: кпд=20%
Слайд 192 Найдите КПД тепловой машины, если совершается работа 250 Дж на
каждый 1 кДж теплоты, полученной от нагревателя. Какое количество теплоты отдаётся холодильнику?
Ответ: Q₂=750Дж; η=25%

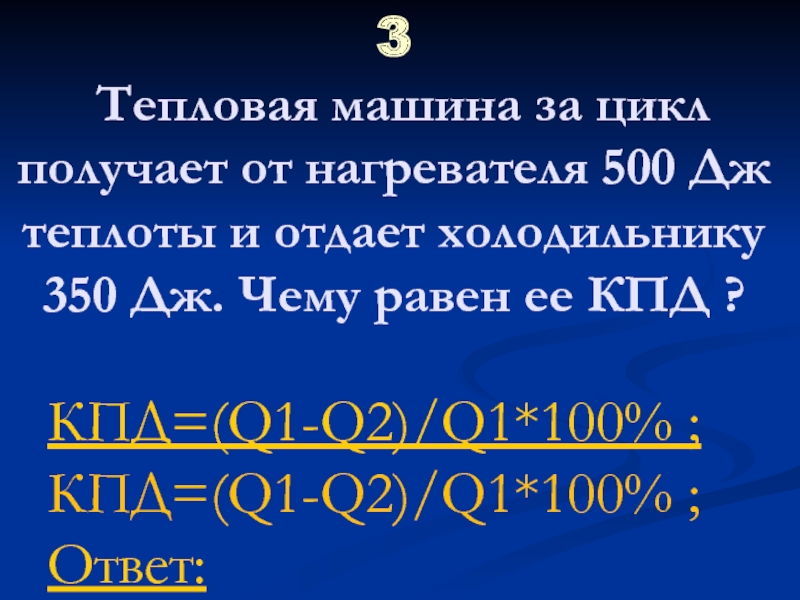

Слайд 203 Тепловая машина за цикл получает от нагревателя 500 Дж теплоты
и отдает холодильнику 350 Дж. Чему равен ее КПД ?
КПД=(Q1-Q2)/Q1*100% ; КПД=(Q1-Q2)/Q1*100% ; Ответ: КПД=(Q1-Q2)/Q1*100% ; Ответ: КПД=30%

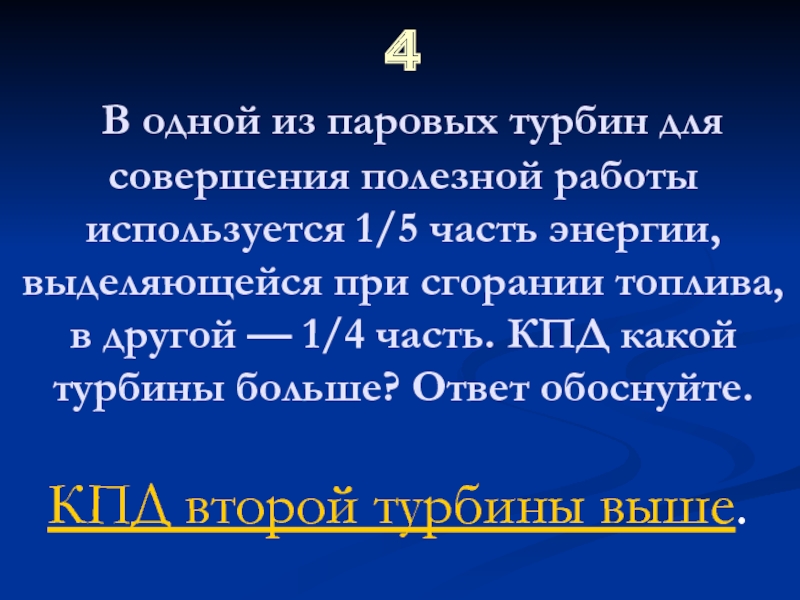

Слайд 214 В одной из паровых турбин для совершения полезной работы используется
1/5 часть энергии, выделяющейся при сгорании топлива, в другой — 1/4 часть. КПД какой турбины больше? Ответ обоснуйте.
КПД второй турбины выше.

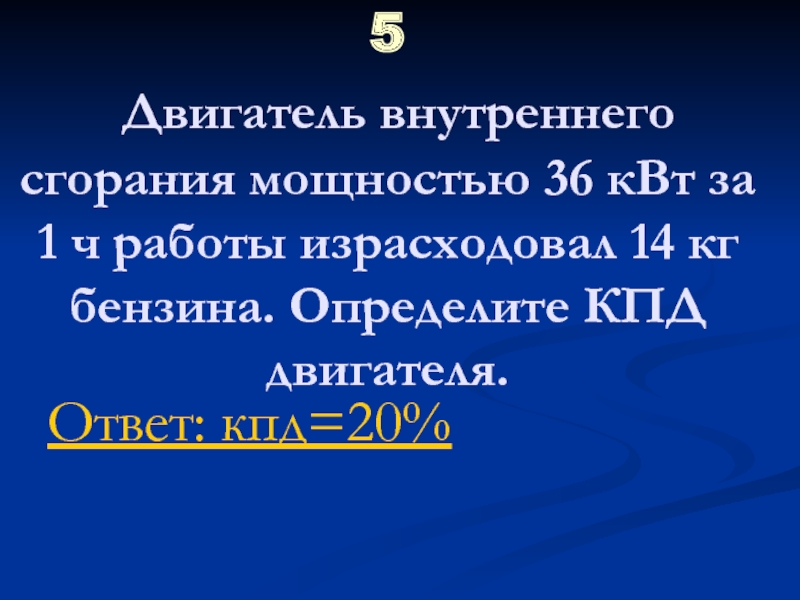

Слайд 225 Двигатель внутреннего сгорания мощностью 36 кВт за 1 ч работы
израсходовал 14 кг бензина. Определите КПД двигателя.
Ответ: кпд=20%

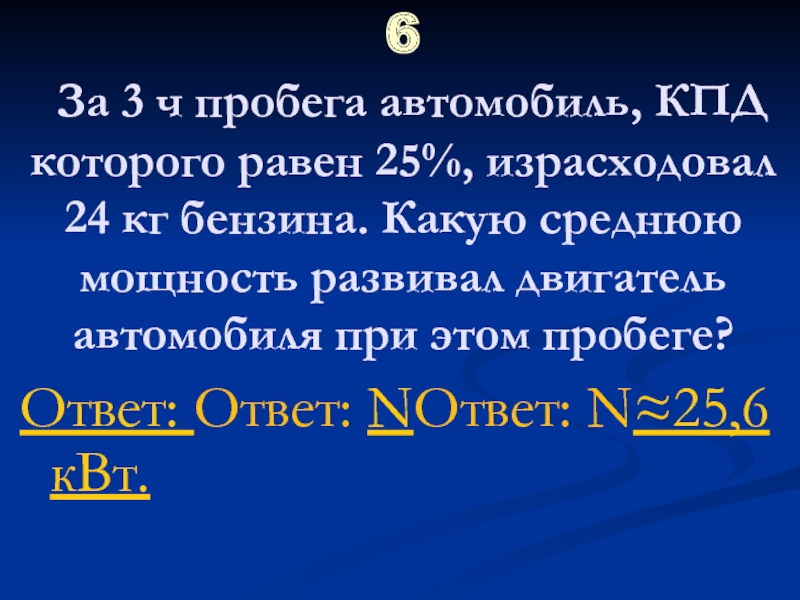

Слайд 236 За 3 ч пробега автомобиль, КПД которого равен 25%, израсходовал
24 кг бензина. Какую среднюю мощность развивал двигатель автомобиля при этом пробеге?
Ответ: Ответ: NОтвет: N≈25,6 кВт.
Слайд 247 Двигатель внутреннего сгорания совершил полезную работу, равную 2,3 • 104 кДж,
и при этом израсходовал бензин массой
2 кг. Вычислите КПД этого двигателя.
Ответ: кпд=2Ответ: кпд=25Ответ: кпд=25%

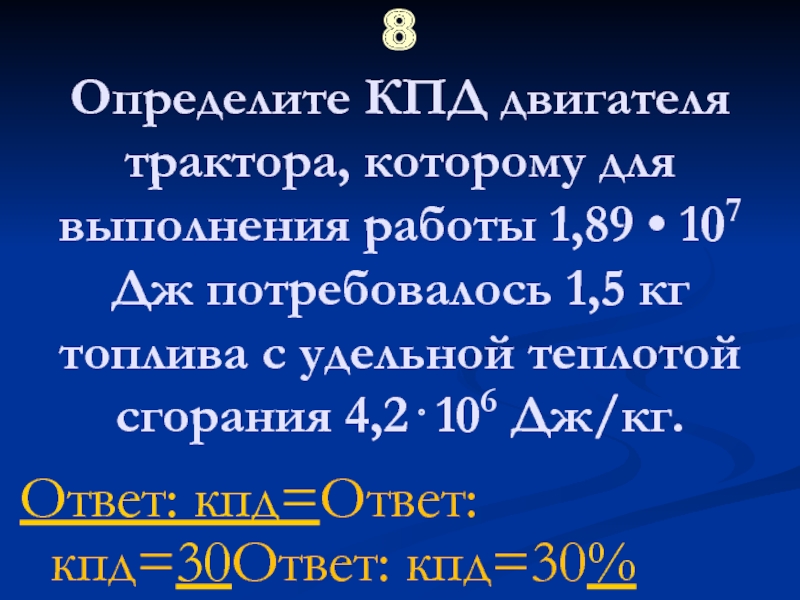

Слайд 258 Определите КПД двигателя трактора, которому для выполнения работы 1,89 • 107
Дж потребовалось 1,5 кг топлива с удельной теплотой сгорания 4,2⋅106 Дж/кг.
Ответ: кпд=Ответ: кпд=30Ответ: кпд=30%
Слайд 269 Двигатель мотоцикла за час расходует 2 кг бензина. Определить КПД
двигателя мотоцикла, если его мощность 6 кВт.
Ответ: кпд=2Ответ: кпд=23Ответ: кпд=23%
Слайд 2710 Первый гусеничный трактор конструкции А. Ф. Блинова, 1888 г., имел
два паровых двигателя. За 1 ч он расходовал 5 кг топлива, у которого удельная теплота сгорания равна 30 • 106 Дж/кг. Вычислите КПД трактора, если мощность двигателя его была равна около 1,5 кВт.
Ответ: кпд=Ответ: кпд=3,6Ответ: кпд=3,6%

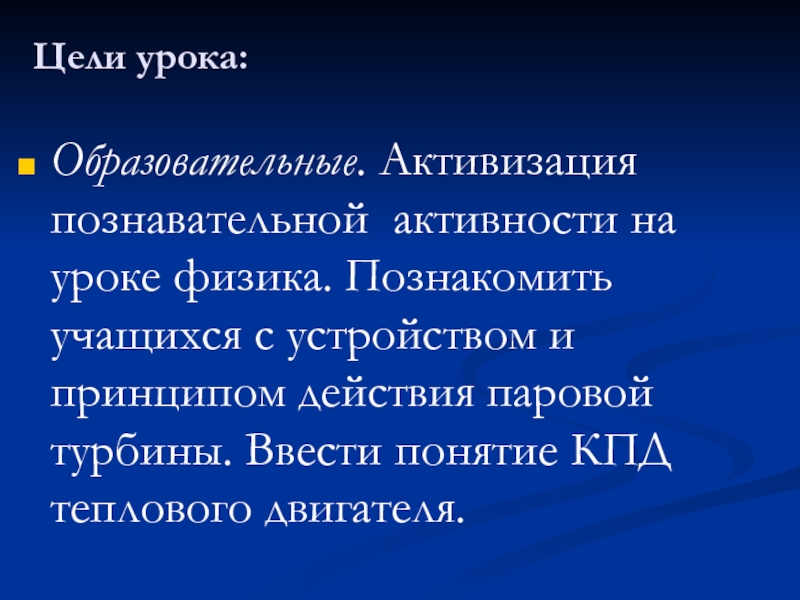

Слайд 30
Цели урока:
Образовательные. Активизация познавательной активности на уроке физика. Познакомить учащихся
с устройством и принципом действия паровой турбины. Ввести понятие КПД теплового двигателя.
Слайд 31
Цели урока:
Развивающие. Развивать научное мировоззрение, логическое и абстрактное мышление, умение
анализировать физические процессы, наблюдать, сравнивать, оценивать, устанавливать связи между физическими явлениями.
Слайд 32
Цели урока:
Воспитательные. Воспитывать самостоятельность, культуру речи, умение грамотно выражать свои
мысли, используя физическую терминологию, информационную культуру, грамотное отношение к своему здоровью, экологическую безопасность.
Слайд 33Оборудование:
ПК, видео-«паровая турбина. 8класс», презентация, карточки с индивидуальными заданиями (задачи по
теме «Коэффициент полезного действия».
Слайд 34Для характеристики экономичности различных двигателей введено понятие коэффициента полезного действия двигателя — КПД. Отношение совершенной
полезной работы двигателя, к энергии, полученной от нагревателя, называют коэффициентом полезного действия теплового двигателя.
Слайд 35КПД теплового двигателя определяют по формуле: КПД = АП/Q1 *100%, или
КПД = (Q1 – Q2)/Q1* 100%,

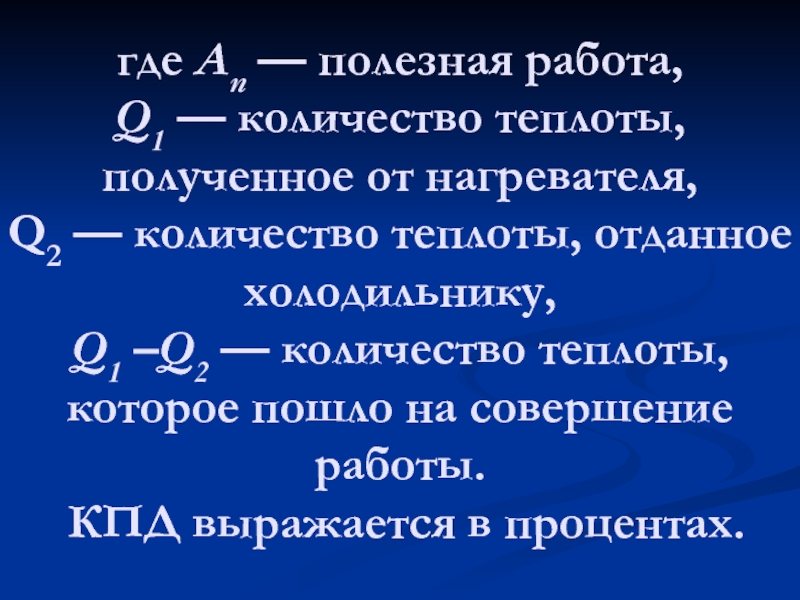

Слайд 36где Ап — полезная работа, Q1 — количество теплоты, полученное от нагревателя, Q2 — количество теплоты, отданное
холодильнику,
Q1 –Q2 — количество теплоты, которое пошло на совершение работы.
КПД выражается в процентах.
