Презентация, доклад по физике на тему : Параллельное соединение проводников (8 класс)
Содержание
- 1. Презентация по физике на тему : Параллельное соединение проводников (8 класс)
- 2. Самостоятельная работаКакое соединение проводников называют последовательным?Нарисуйте схему
- 3. Самостоятельная работа6. Как найти общее напряжение участка
- 4. К чему приводит перегорание одной лампочки при
- 5. Тема урока: Параллельное соединение проводников.

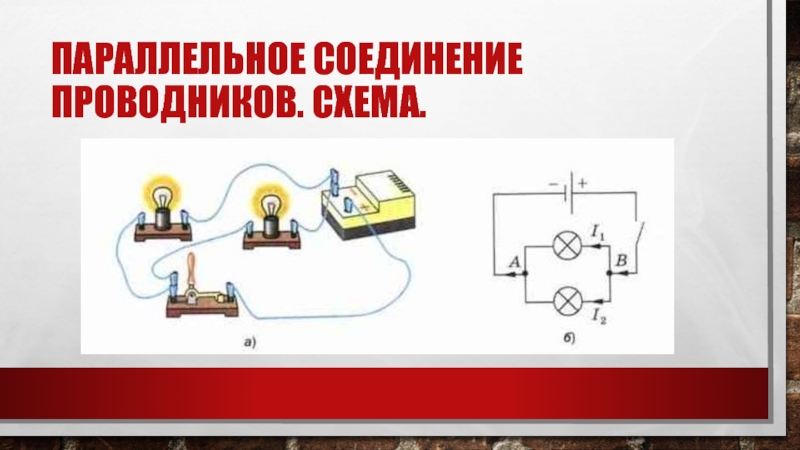

- 6. Параллельное соединение проводников. Схема.
- 7. НапряжениеНапряжение на концах всех параллельно соединенных проводников одинаковоU0=U1=U2
- 8. Сила токаСила тока в неразветвленной части цепи
- 9. СопротивлениеОбщее сопротивление цепи, состоящей из параллельно соединенных проводников определяется по формуле:1/R0=1/R1+1/R2
- 10. СопротивлениеОбщее сопротивление цепи, состоящей из параллельно соединенных n одинаковых проводников сопротивлением R определяется по формуле:R0=R/n
- 11. Минутка отдыха
- 12. Итак, сегодня мы узнали:Какое соединение проводников называют
- 13. Давайте посчитаемНайдите общее сопротивление электрической цепи, состоящей

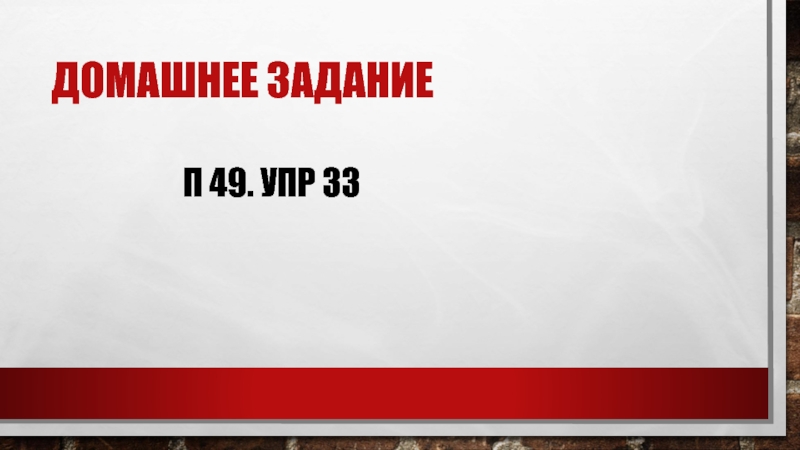

- 14. Домашнее заданиеП 49. упр 33
- 15. Оцените свою работу на уроке
- 16. Спасибо за вниманиеИсточники:А.В. Перышкин, Е.М. Гутник «Физика
Самостоятельная работаКакое соединение проводников называют последовательным?Нарисуйте схему электрической цепи, состоящей из трех лампочек, источника тока и амперметра.Какая электрическая величина одинакова для соединенных последовательно элементов цепи?Как найти общее сопротивление электрической цепи, зная сопротивление каждого проводника?Как найти общее
Слайд 1Параллельное соединение проводников.
Коршиков Павел Фёдорович
учитель физики и информатики
ГБОУ школа
644 Приморского района г. Санкт-Петербурга

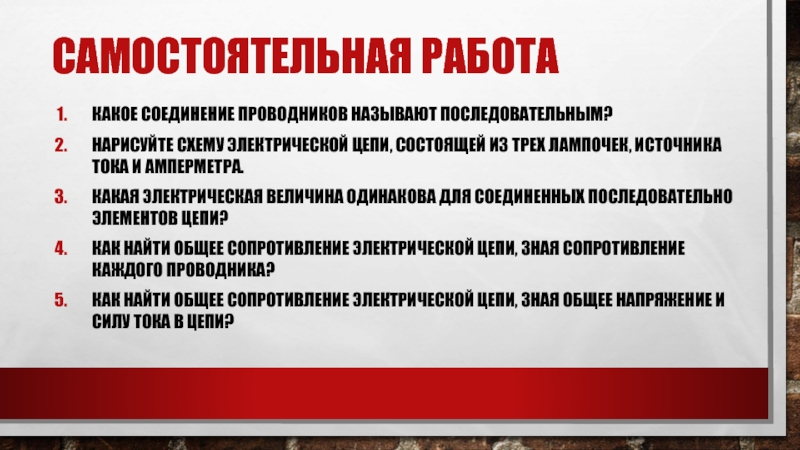

Слайд 2Самостоятельная работа
Какое соединение проводников называют последовательным?
Нарисуйте схему электрической цепи, состоящей из
трех лампочек, источника тока и амперметра.
Какая электрическая величина одинакова для соединенных последовательно элементов цепи?
Как найти общее сопротивление электрической цепи, зная сопротивление каждого проводника?
Как найти общее сопротивление электрической цепи, зная общее напряжение и силу тока в цепи?
Какая электрическая величина одинакова для соединенных последовательно элементов цепи?
Как найти общее сопротивление электрической цепи, зная сопротивление каждого проводника?
Как найти общее сопротивление электрической цепи, зная общее напряжение и силу тока в цепи?

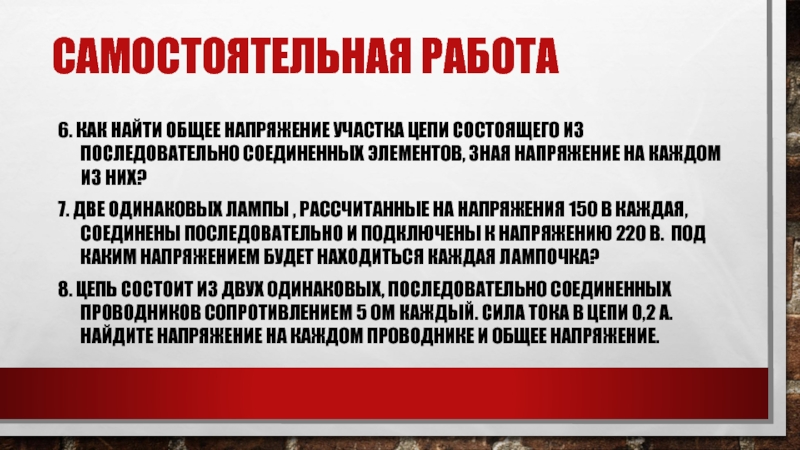

Слайд 3Самостоятельная работа
6. Как найти общее напряжение участка цепи состоящего из последовательно
соединенных элементов, зная напряжение на каждом из них?
7. Две одинаковых лампы , рассчитанные на напряжения 150 В каждая, соединены последовательно и подключены к напряжению 220 в. Под каким напряжением будет находиться каждая лампочка?
8. Цепь состоит из двух одинаковых, последовательно соединенных проводников сопротивлением 5 Ом каждый. Сила тока в цепи 0,2 А. Найдите напряжение на каждом проводнике и общее напряжение.
7. Две одинаковых лампы , рассчитанные на напряжения 150 В каждая, соединены последовательно и подключены к напряжению 220 в. Под каким напряжением будет находиться каждая лампочка?
8. Цепь состоит из двух одинаковых, последовательно соединенных проводников сопротивлением 5 Ом каждый. Сила тока в цепи 0,2 А. Найдите напряжение на каждом проводнике и общее напряжение.

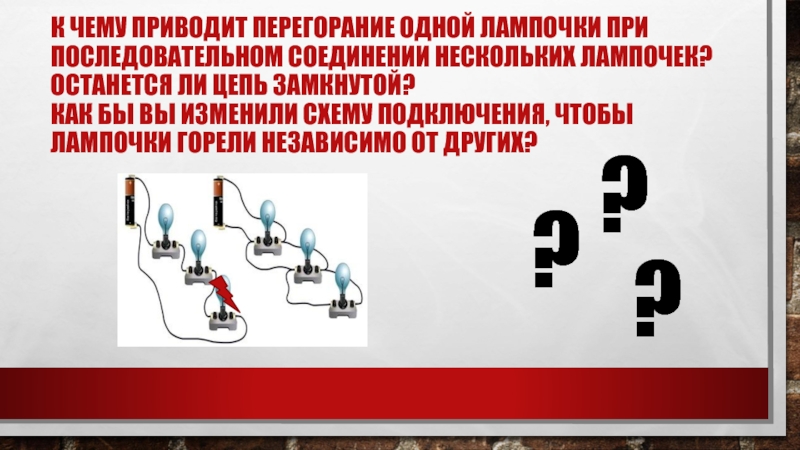

Слайд 4К чему приводит перегорание одной лампочки при последовательном соединении нескольких лампочек?
Останется ли цепь замкнутой?
Как бы вы изменили схему подключения, чтобы лампочки горели независимо от другиХ?
?
?
?
Слайд 8Сила тока
Сила тока в неразветвленной части цепи равна сумме сил токов
в отдельных параллельно соединенных проводниках
I0=I1+I2
Ток i0 в точке В разветвляется на токи I1 и I2
I0=I1+I2
Ток i0 в точке В разветвляется на токи I1 и I2

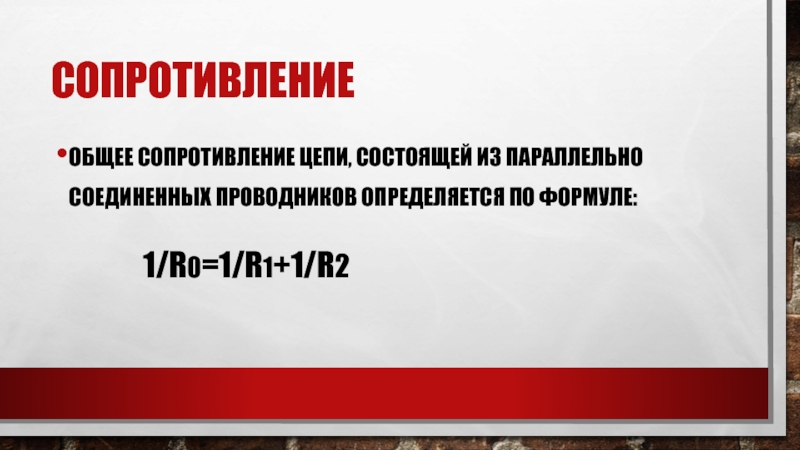

Слайд 9Сопротивление
Общее сопротивление цепи, состоящей из параллельно соединенных проводников определяется по формуле:
1/R0=1/R1+1/R2
Слайд 10Сопротивление
Общее сопротивление цепи, состоящей из параллельно соединенных n одинаковых проводников сопротивлением
R определяется по формуле:
R0=R/n

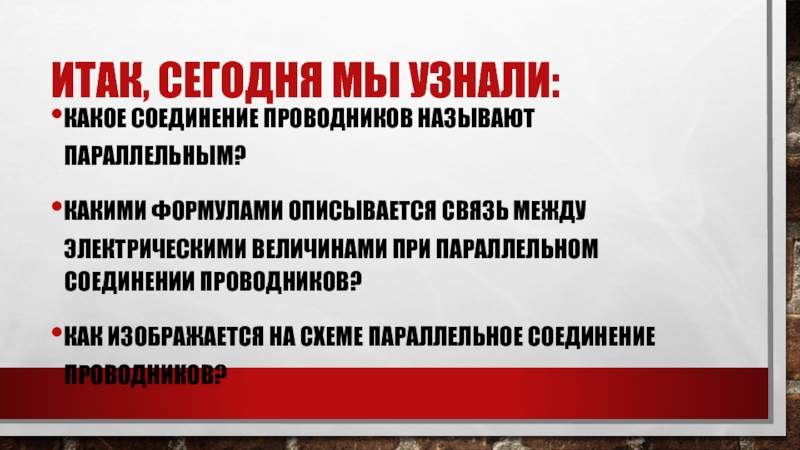

Слайд 12Итак, сегодня мы узнали:
Какое соединение проводников называют параллельным?
Какими формулами описывается связь
между электрическими величинами при параллельном соединении проводников?
Как изображается на схеме параллельное соединение проводников?
Как изображается на схеме параллельное соединение проводников?

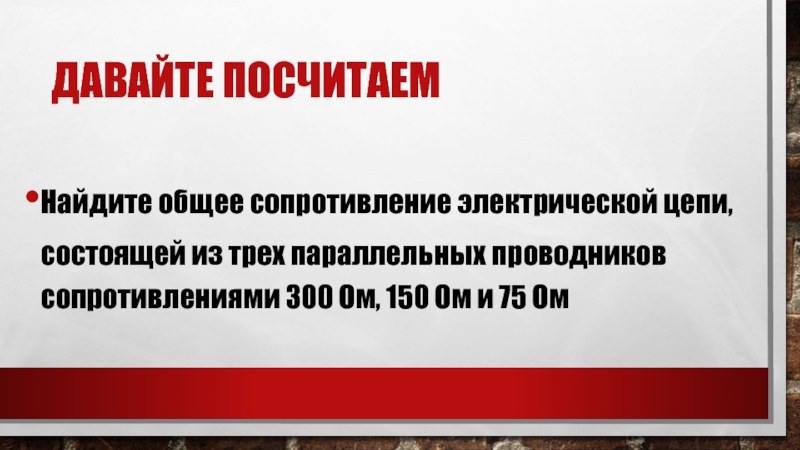

Слайд 13Давайте посчитаем
Найдите общее сопротивление электрической цепи, состоящей из трех параллельных проводников
сопротивлениями 300 Ом, 150 Ом и 75 Ом
Слайд 16Спасибо за внимание
Источники:
А.В. Перышкин, Е.М. Гутник «Физика 8 класс», издательство «Дрофа»
При
создании презентации использовалась информация, расположенная в свободном доступе сети интернет
