Презентация, доклад по физике на тему Обобщающий урок по теме Правило буравчика и правило левой руки (9 класс)

направлением тока в проводнике.

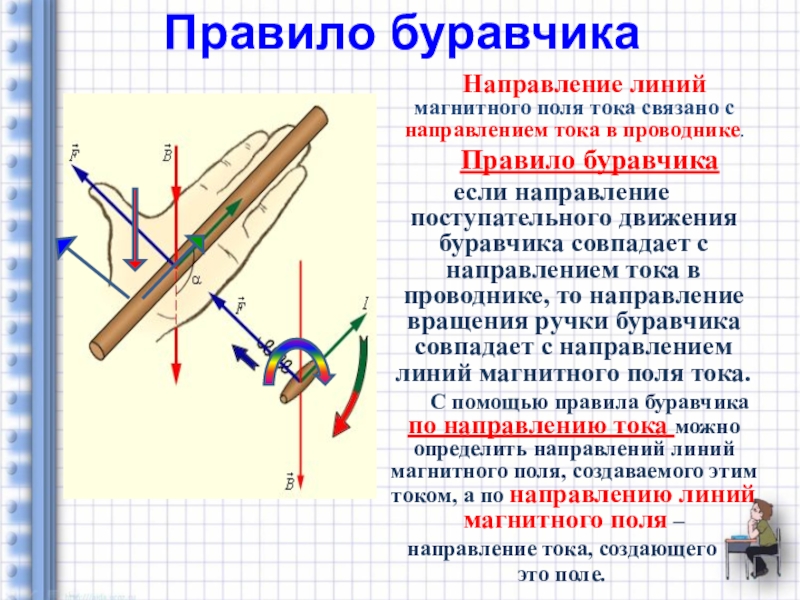

Правило буравчика
если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.
С помощью правила буравчика по направлению тока можно определить направлений линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля –
направление тока, создающего
это поле.

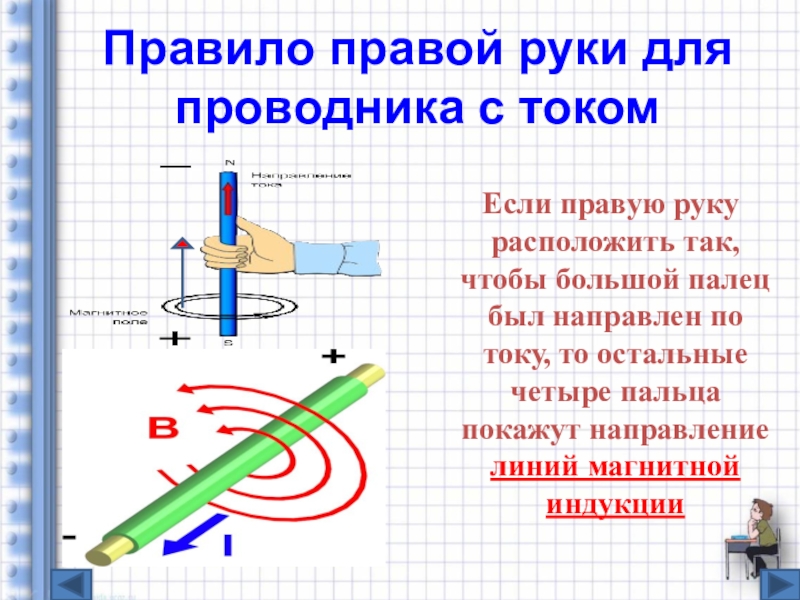

правую руку расположить так, чтобы большой палец был направлен по току, то остальные четыре пальца покажут направление линий магнитной индукции

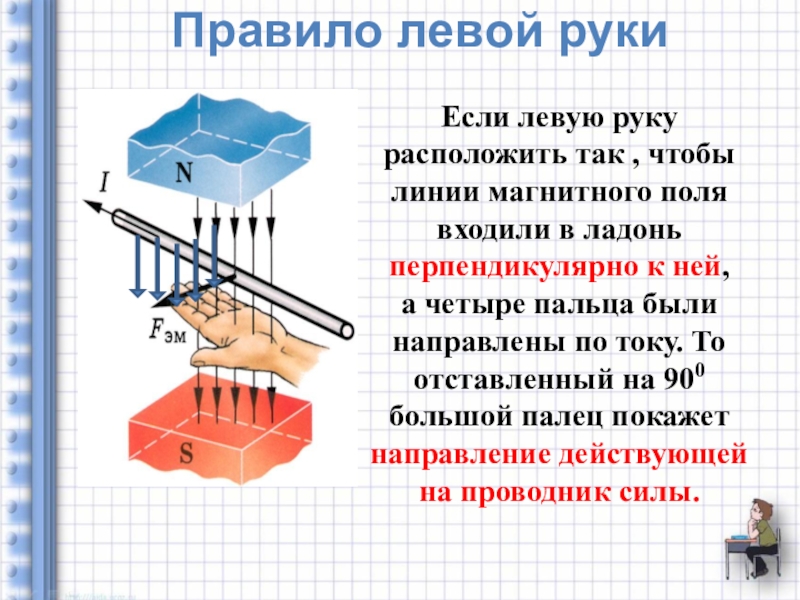

чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току. То отставленный на 900 большой палец покажет направление действующей на проводник силы.

руку
расположить
так, чтобы вектор магнитной
индукции входил в ладонь, а вытянутые пальцы были
направлены вдоль тока, то
отведенный большой палец
укажет направление действия
силы Ампера
на проводник с током.

. .
. . .

. . .
. . .
. . .
. . .
. . .
. . .
. . .

В

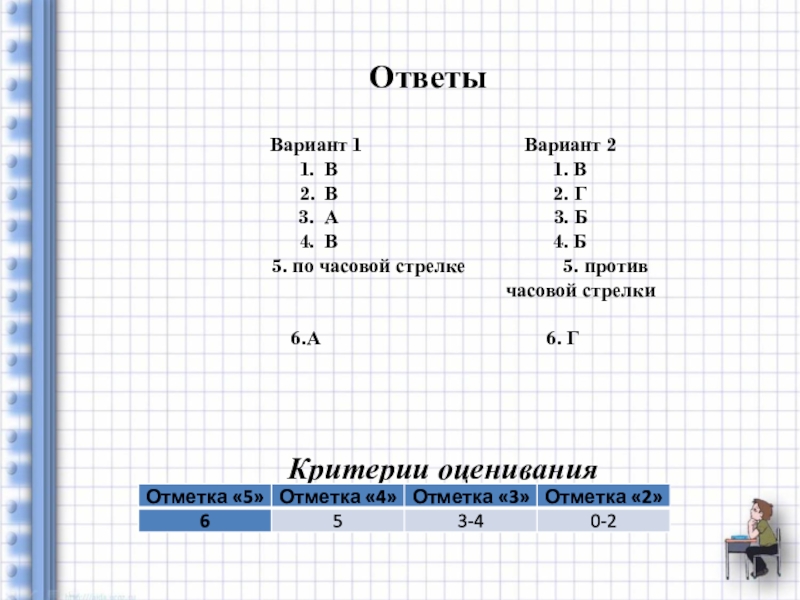

Вариант 2
1. В 1. В
2. В 2. Г
3. А 3. Б
4. В 4. Б
5. по часовой стрелке 5. против
часовой стрелки

А 6. Г



Критерии оценивания
