Презентация, доклад по физике на тему: Напряжение.Единицы напряжения. Вольтметр (8 класс)

Содержание

Цели урока: Познавательные: - познакомить с физической величиной « электрическое напряжение»и с устройством вольтметра; сформировать практические умения решать качественные и количественные задачи.Развивающие: развивать интерес к предмету, расширять кругозор учащихся, сформировать логические умения при анализе сюжета задач.

Слайд 1Электрическое напряжение. Единицы напряжения. Вольтметр
Урок в 8 классе.
Подготовила учитель МБОУ ИСОШ

№2
Кузьмичева О.Н.
Электрическое напряжение.  Единицы напряжения. ВольтметрУрок в 8 классе.Подготовила учитель МБОУ ИСОШ №2Кузьмичева О.Н.

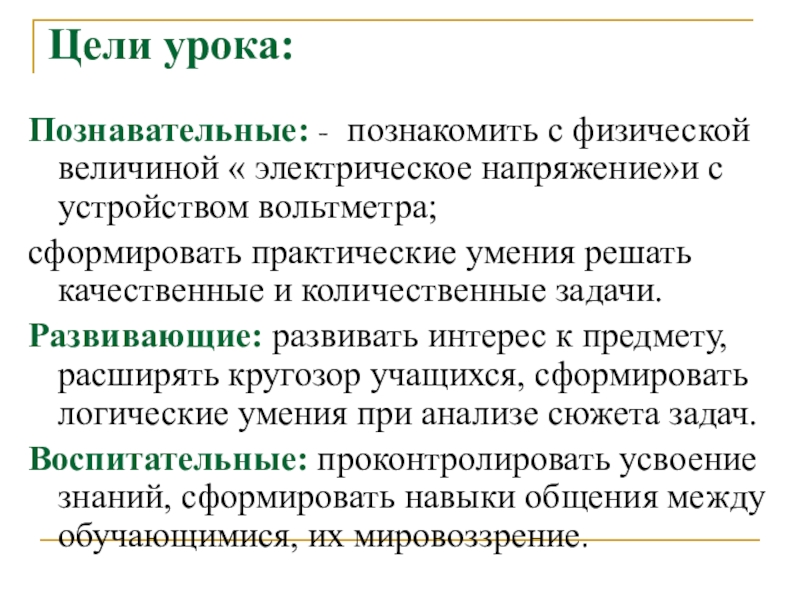

Слайд 2Цели урока:
Познавательные: - познакомить с физической величиной « электрическое напряжение»и с

устройством вольтметра;
сформировать практические умения решать качественные и количественные задачи.
Развивающие: развивать интерес к предмету, расширять кругозор учащихся, сформировать логические умения при анализе сюжета задач.
Воспитательные: проконтролировать усвоение знаний, сформировать навыки общения между обучающимися, их мировоззрение.
Цели урока: Познавательные: - познакомить с физической величиной « электрическое напряжение»и с устройством вольтметра; сформировать практические умения

Слайд 3Самостоятельная работа
1-вариант.
По спирали электрической лампы проходит 540Кл. электричества

за 5мин. Чему равна сила тока ?

2-вариант.
При электросварке сила тока достигает 200А. Какой эл. заряд проходит через поперечное сечение электрода за 1мин.?

Самостоятельная работа1-вариант.   По спирали электрической лампы проходит 540Кл. электричества за 5мин. Чему равна сила тока

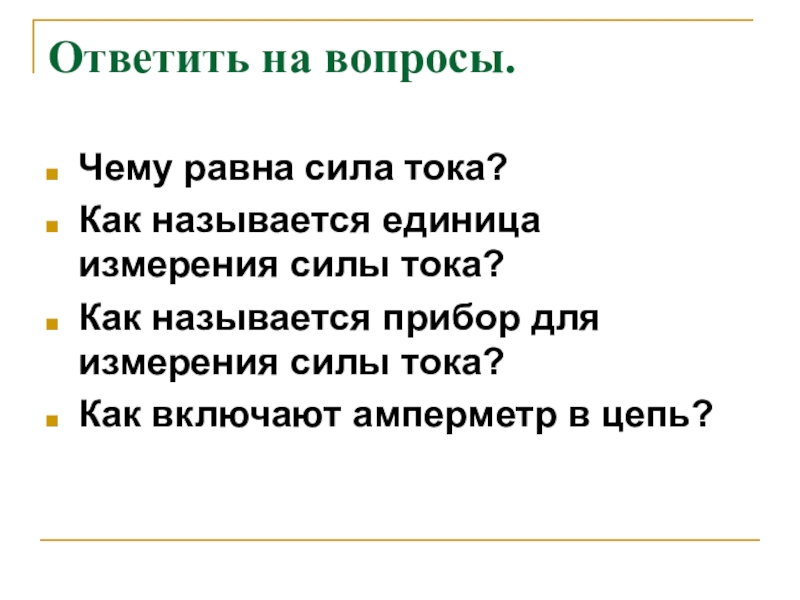

Слайд 4Ответить на вопросы.
Чему равна сила тока?
Как называется единица измерения силы тока?
Как

называется прибор для измерения силы тока?
Как включают амперметр в цепь?
Ответить на вопросы.Чему равна сила тока?Как называется единица измерения силы тока?Как называется прибор для измерения силы тока?Как

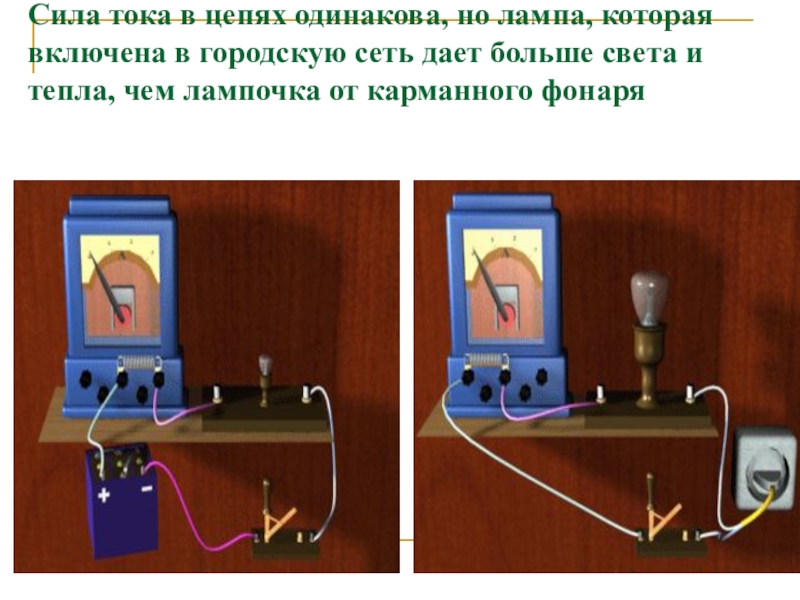

Слайд 5Сила тока в цепях одинакова, но лампа, которая включена в городскую

сеть дает больше света и тепла, чем лампочка от карманного фонаря


Сила тока в цепях одинакова, но лампа, которая включена в городскую сеть дает больше света и тепла,

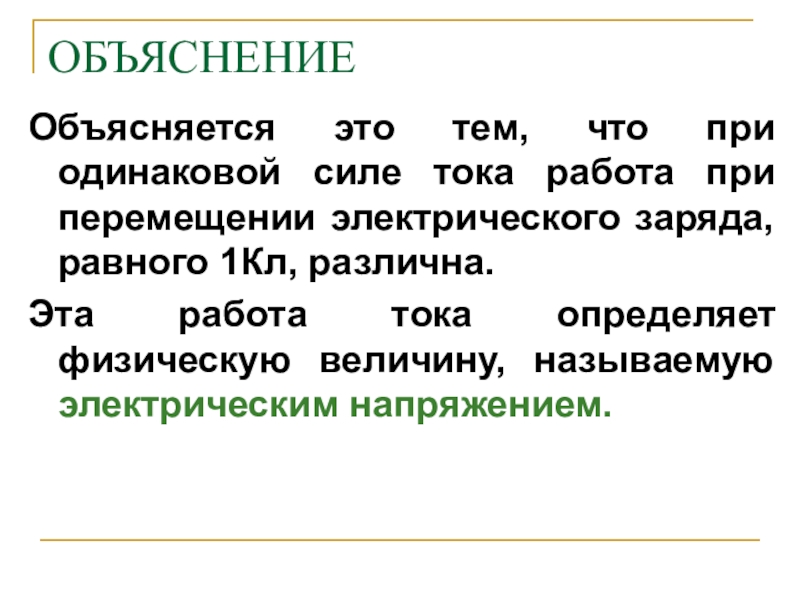

Слайд 6ОБЪЯСНЕНИЕ
Объясняется это тем, что при одинаковой силе тока работа при перемещении

электрического заряда, равного 1Кл, различна.
Эта работа тока определяет физическую величину, называемую электрическим напряжением.
ОБЪЯСНЕНИЕОбъясняется это тем, что при одинаковой силе тока работа при перемещении электрического заряда, равного 1Кл, различна.Эта работа

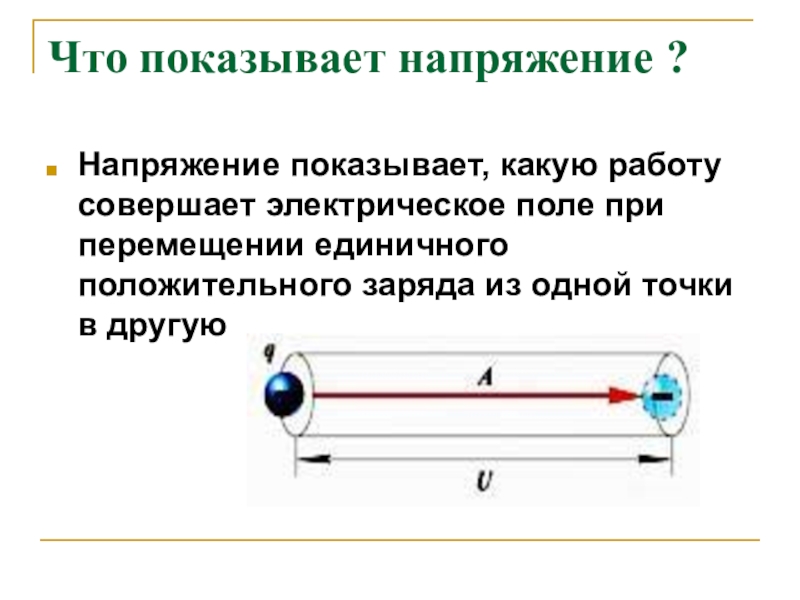

Слайд 7Что показывает напряжение ?
Напряжение показывает, какую работу совершает электрическое поле при

перемещении единичного положительного заряда из одной точки в другую

Что показывает напряжение ?Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной

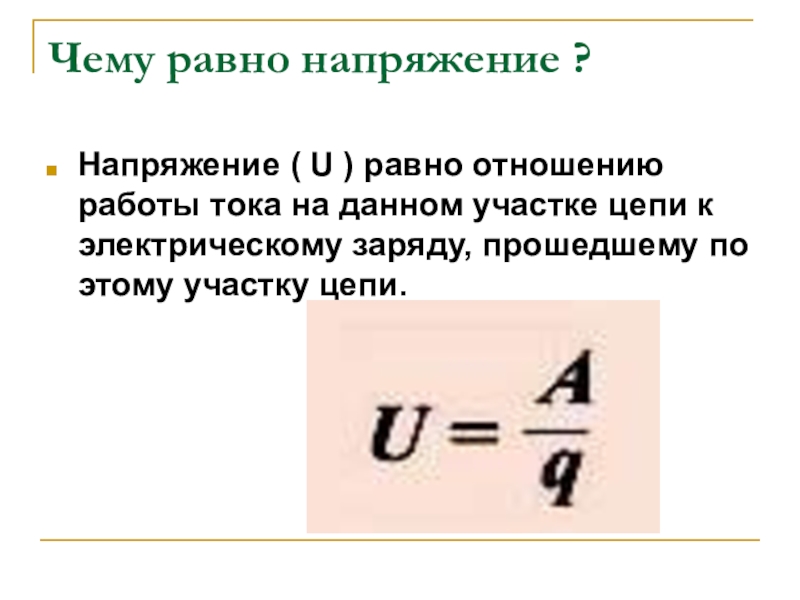

Слайд 8Чему равно напряжение ?
Напряжение ( U ) равно отношению работы тока на

данном участке цепи к электрическому заряду, прошедшему по этому участку цепи.

Чему равно напряжение ?Напряжение ( U ) равно отношению работы тока на данном участке цепи к электрическому заряду,

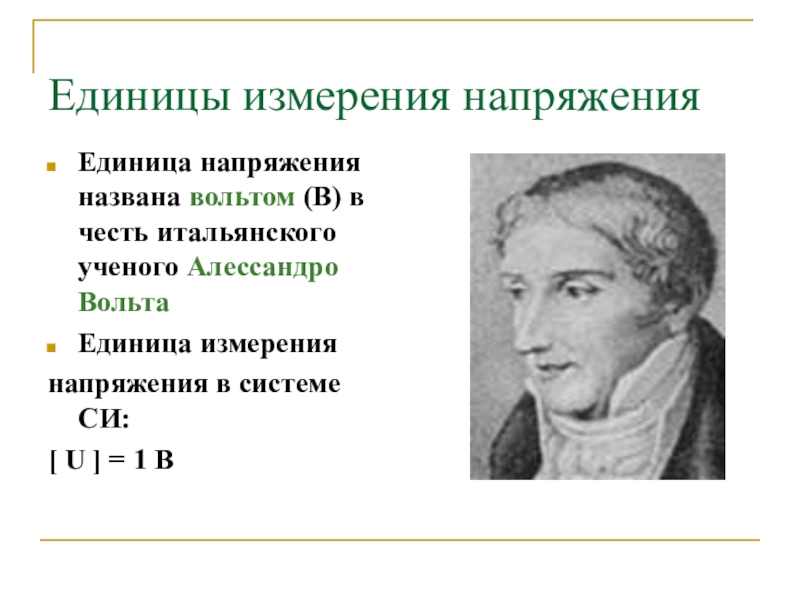

Слайд 9Единицы измерения напряжения
Единица напряжения названа вольтом (В) в честь итальянского ученого

Алессандро Вольта
Единица измерения
напряжения в системе СИ:
[ U ] = 1 B
Единицы измерения напряженияЕдиница напряжения названа вольтом (В) в честь итальянского ученого Алессандро ВольтаЕдиница измерения напряжения в системе СИ:[

Слайд 10Единицы измерения напряжения
За единицу напряжения принимают такое электрическое напряжение на концах

проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1Дж.
1В = 1Дж/Кл
Единицы измерения напряженияЗа единицу напряжения принимают такое электрическое напряжение на концах проводника, при котором работа по перемещению

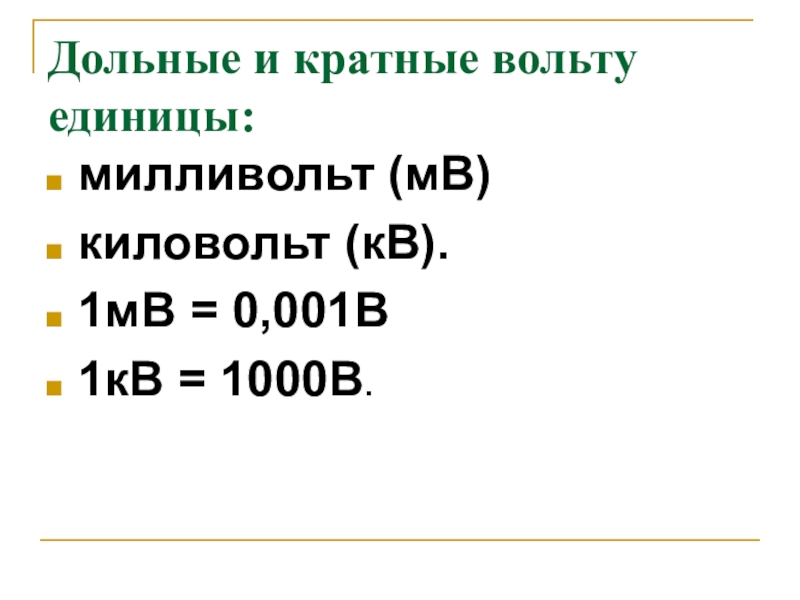

Слайд 11Дольные и кратные вольту единицы:
милливольт (мВ)
киловольт (кВ).
1мВ = 0,001В
1кВ = 1000В.

Дольные и кратные вольту единицы:милливольт (мВ)киловольт (кВ).1мВ = 0,001В1кВ = 1000В.

Слайд 12Вольтметр
Для измерения напряжения существуют специальный измерительный прибор — вольтметр.
Условное обозначение
вольтметра

на электрической схеме:
ВольтметрДля измерения напряжения существуют специальный измерительный прибор — вольтметр.Условное обозначение   вольтметра на электрической схеме:

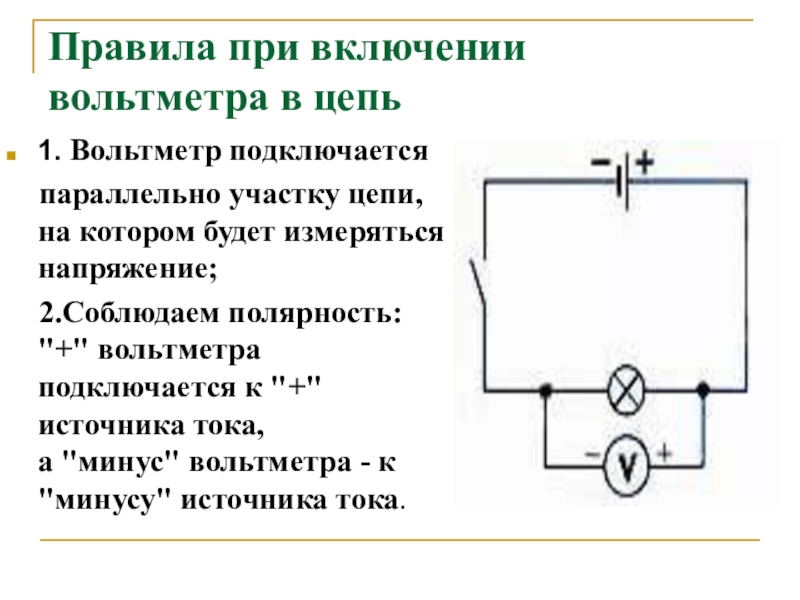

Слайд 13Правила при включении вольтметра в цепь
1. Вольтметр подключается
параллельно участку цепи,

на котором будет измеряться напряжение;
2.Соблюдаем полярность: "+" вольтметра подключается к "+" источника тока, а "минус" вольтметра - к "минусу" источника тока.

Правила при включении вольтметра в цепь1. Вольтметр подключается   параллельно участку цепи, на котором будет измеряться напряжение;

Слайд 14Подключение вольтметра
Для измерения напряжения источника питания вольтметр присоединяют непосредственно к его зажимам.

Подключение вольтметраДля измерения напряжения источника питания вольтметр присоединяют непосредственно к его зажимам.

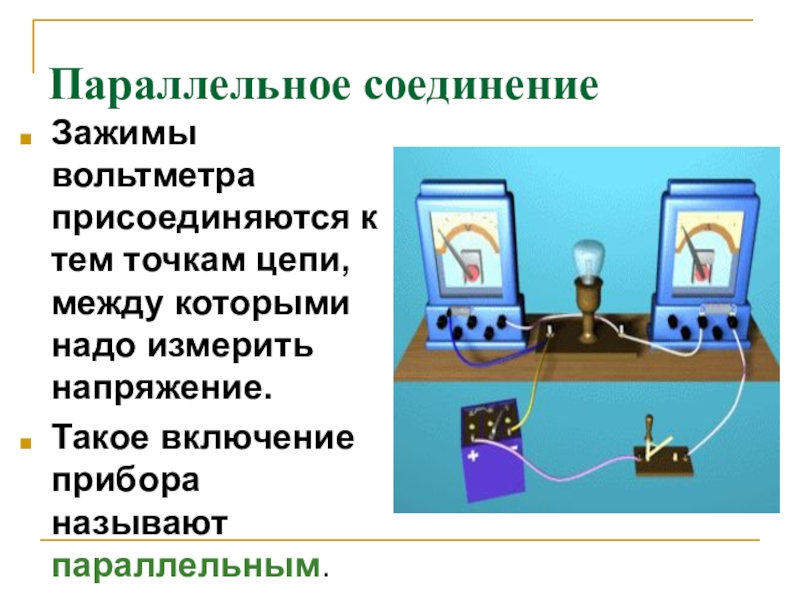

Слайд 15Параллельное соединение
Зажимы вольтметра присоединяются к тем точкам цепи, между которыми надо

измерить напряжение.
Такое включение прибора называют параллельным.
Параллельное соединениеЗажимы вольтметра присоединяются к тем точкам цепи, между которыми надо измерить напряжение.Такое включение прибора называют параллельным.

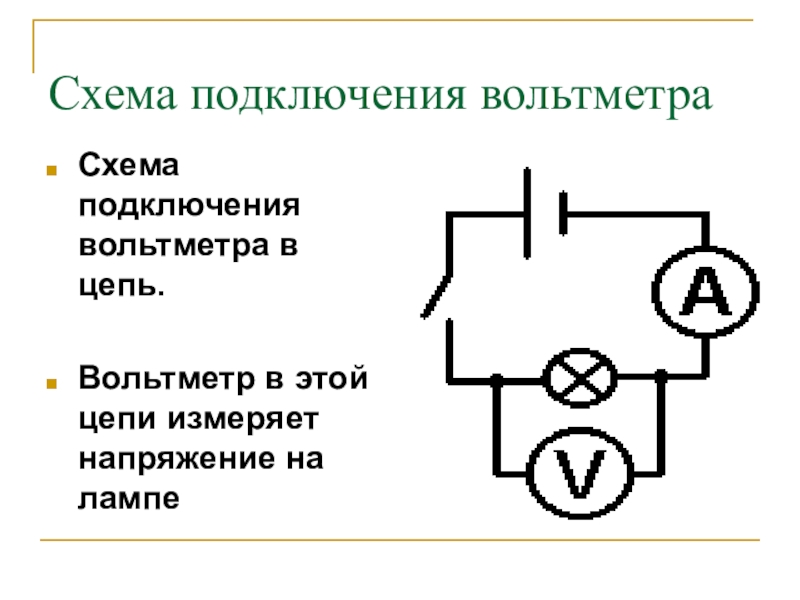

Слайд 16Схема подключения вольтметра
Схема подключения вольтметра в цепь.

Вольтметр в этой цепи измеряет

напряжение на лампе
Схема подключения вольтметраСхема подключения вольтметра в цепь.Вольтметр в этой цепи измеряет напряжение на лампе

Слайд 17Безопасное напряжение!
Напряжение, считающееся безопасным для человека в сухом помещении,  составляет до 36 В. Для

сырого помещения это значение опускается до 12 В.

Безопасное напряжение!Напряжение, считающееся безопасным для человека в сухом помещении,  составляет до 36 В. Для сырого помещения это значение опускается

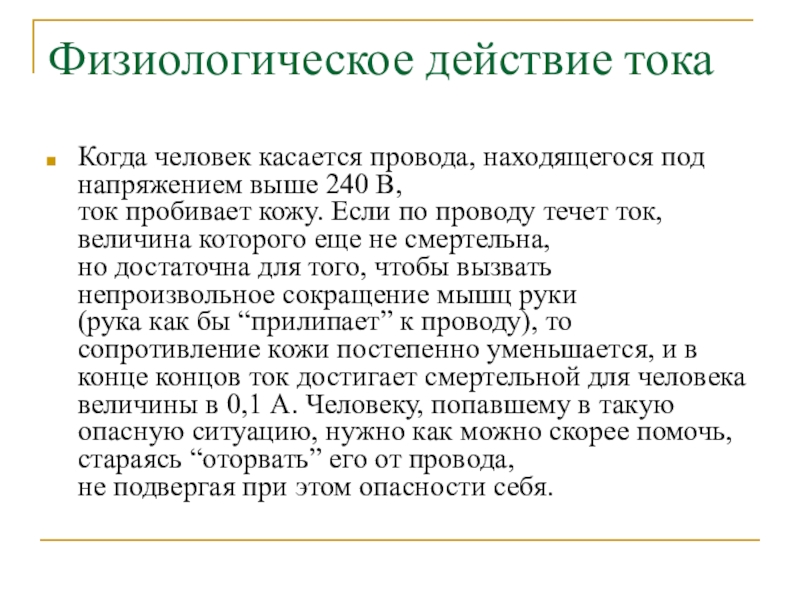

Слайд 18Физиологическое действие тока
Когда человек касается провода, находящегося под напряжением выше 240

В, ток пробивает кожу. Если по проводу течет ток, величина которого еще не смертельна,  но достаточна для того, чтобы вызвать непроизвольное сокращение мышц руки  (рука как бы “прилипает” к проводу), то сопротивление кожи постепенно уменьшается, и в конце концов ток достигает смертельной для человека величины в 0,1 А. Человеку, попавшему в такую опасную ситуацию, нужно как можно скорее помочь, стараясь “оторвать” его от провода,  не подвергая при этом опасности себя.
Физиологическое действие токаКогда человек касается провода, находящегося под напряжением выше 240 В, ток пробивает кожу. Если по проводу течет

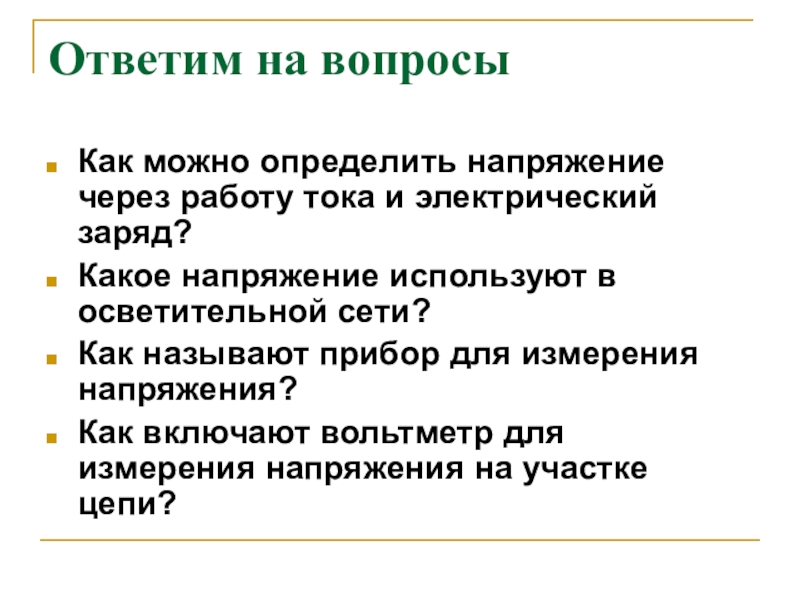

Слайд 19Ответим на вопросы
Как можно определить напряжение через работу тока и электрический

заряд?
Какое напряжение используют в осветительной сети?
Как называют прибор для измерения напряжения?
Как включают вольтметр для измерения напряжения на участке цепи?
Ответим на вопросыКак можно определить напряжение через работу тока и электрический заряд?Какое напряжение используют в осветительной сети?Как

Слайд 20Домашняя работа
§ 39,40. Упр. 16 стр.95

Домашняя работа§ 39,40. Упр. 16 стр.95
