Презентация, доклад по физике на тему Нагревание проводников электрическим током. Закон Джоуля- Ленца (8 класс)

Содержание

Тема урокаНагревание проводников электрическим током. Закон Джоуля-Ленца

Слайд 1Науки все глубже постигнуть стремись,  Познанием вечного жаждой томись.  Лишь первых познаний блеснет

тебе свет,  Узнаешь: предела для знания нет.  Фирдоуси
Науки все глубже постигнуть стремись,  Познанием вечного жаждой томись.  Лишь первых познаний блеснет тебе свет,  Узнаешь: предела

Слайд 2Тема урока
Нагревание проводников электрическим током. Закон Джоуля-Ленца


Шапиров Р.З.
учитель физики
«ГБОУ школа № 7
г. Санкт- Петербург»

Тема урокаНагревание проводников электрическим током. Закон Джоуля-Ленца

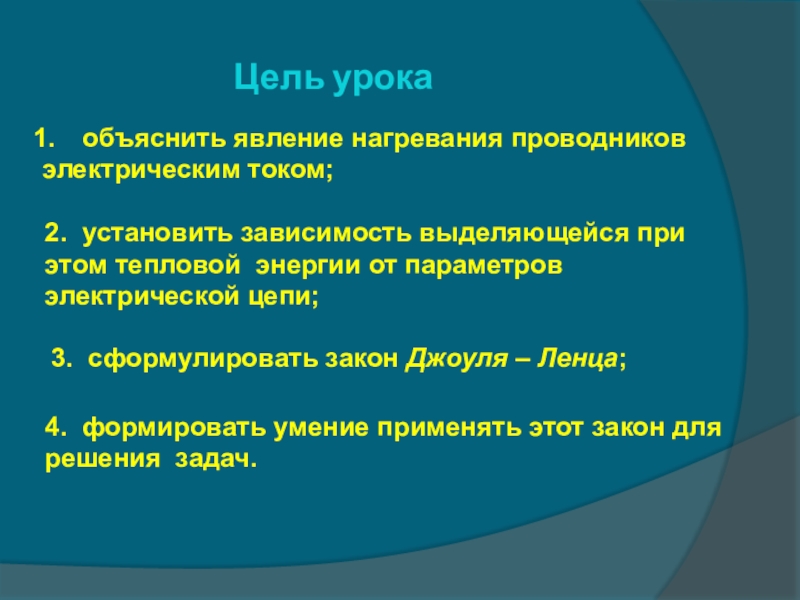

Слайд 3Цель урока
объяснить явление нагревания проводников
электрическим током;
2. установить зависимость выделяющейся

при этом тепловой энергии от параметров электрической цепи;

3. сформулировать закон Джоуля – Ленца;

4. формировать умение применять этот закон для решения задач.

Цель урокаобъяснить явление нагревания проводников электрическим током; 2. установить зависимость выделяющейся при этом тепловой энергии от параметров

Слайд 4

1. Что называют электрическим током?
(Упорядоченное движение заряженных частиц)
2. Что представляет собой

электрический ток в металлах?
(Электрический ток в металлах представляет собой упорядоченное движение свободных электронов)
3. Какие действия тока вам известны?
(Тепловое, электрическое, магнитное, химическое)
4. Какие три величины связывают закон Ома?
(I, U, R; сила тока, напряжение, сопротивление.)
5. Как формулируется закон Ома?
(Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.)
6. Чему равна работа электрического тока на участке цепи?
( А=U*I*t)

(Во всех явления, происходящих в природе, энергия не возникает ни откуда и ни куда бесследно не исчезает. Она только превращается из одного вида в другой.)
1. Что называют электрическим током? (Упорядоченное движение заряженных частиц)2. Что представляет собой электрический ток в металлах? (Электрический ток

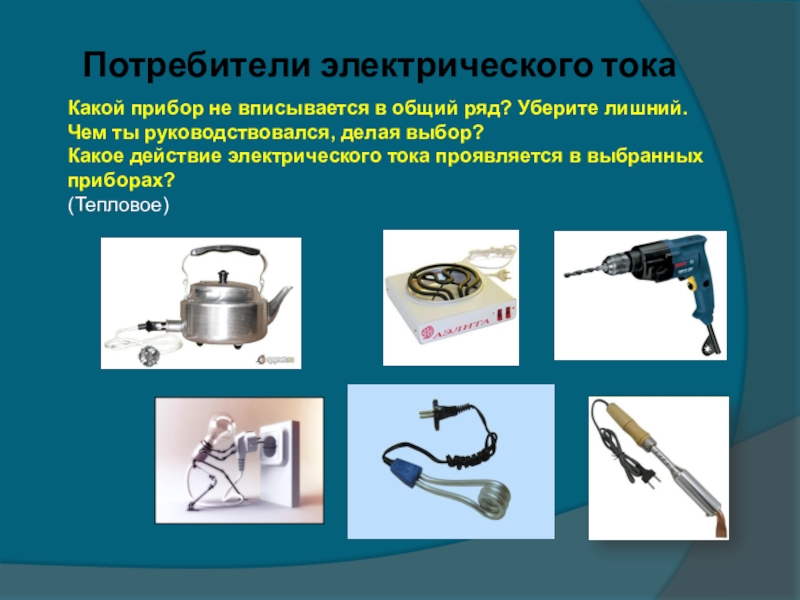

Слайд 5Потребители электрического тока
Какой прибор не вписывается в общий ряд? Уберите лишний.


Чем ты руководствовался, делая выбор?
Какое действие электрического тока проявляется в выбранных приборах?
(Тепловое)
Потребители электрического токаКакой прибор не вписывается в общий ряд? Уберите лишний. Чем ты руководствовался, делая выбор?Какое действие

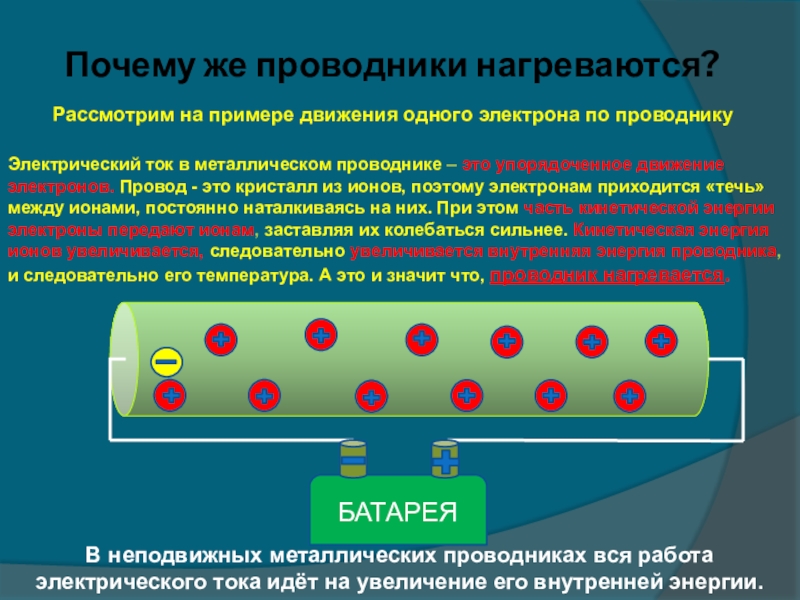

Слайд 6БАТАРЕЯ
Почему же проводники нагреваются?
Рассмотрим на примере движения одного электрона по проводнику
Электрический

ток в металлическом проводнике – это упорядоченное движение
электронов. Провод - это кристалл из ионов, поэтому электронам приходится «течь»
между ионами, постоянно наталкиваясь на них. При этом часть кинетической энергии электроны передают ионам, заставляя их колебаться сильнее. Кинетическая энергия
ионов увеличивается, следовательно увеличивается внутренняя энергия проводника,
и следовательно его температура. А это и значит что, проводник нагревается.

В неподвижных металлических проводниках вся работа электрического тока идёт на увеличение его внутренней энергии.

БАТАРЕЯПочему же проводники нагреваются?Рассмотрим на примере движения одного электрона по проводникуЭлектрический ток в металлическом проводнике – это

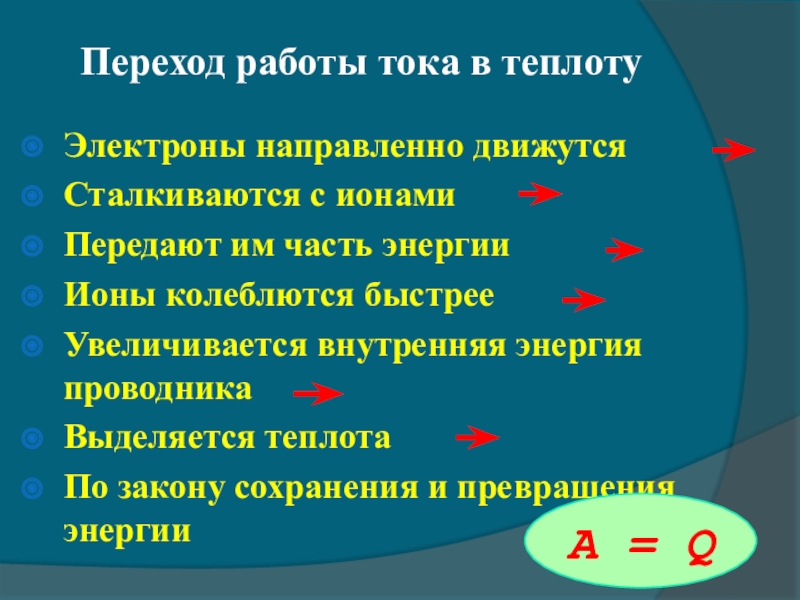

Слайд 7 Переход работы тока в теплоту
Электроны направленно движутся
Сталкиваются с

ионами
Передают им часть энергии
Ионы колеблются быстрее
Увеличивается внутренняя энергия проводника
Выделяется теплота
По закону сохранения и превращения энергии

A = Q

Переход работы тока в теплотуЭлектроны направленно движутсяСталкиваются с ионамиПередают им часть энергииИоны колеблются быстрееУвеличивается

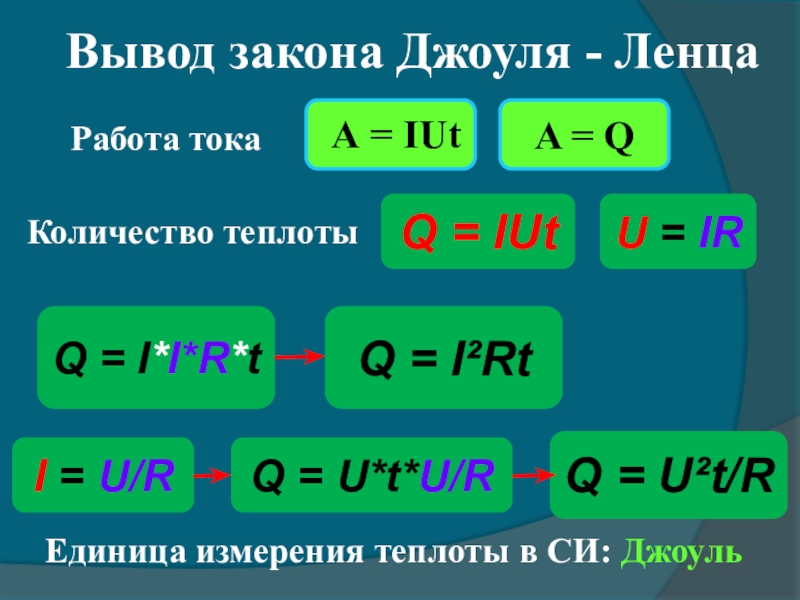

Слайд 8Вывод закона Джоуля - Ленца
Q = I²Rt
Q = U²t/R
U = IR
Работа

тока

A = Q

Количество теплоты

Q = IUt

Q = I*I*R*t

Единица измерения теплоты в СИ: Джоуль

I = U/R

Q = U*t*U/R

Вывод закона Джоуля - ЛенцаQ = I²RtQ = U²t/RU = IRРабота токаA = QКоличество теплотыQ = IUtQ

Слайд 9Физминутка

Физминутка

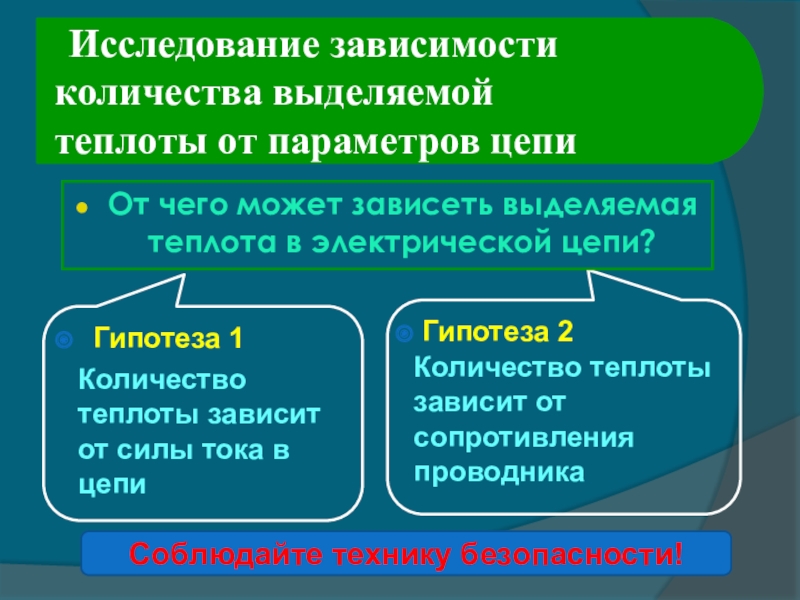

Слайд 10Гипотеза 1
Количество теплоты зависит от силы тока в цепи

Гипотеза 2 Количество теплоты зависит от сопротивления проводника

От чего может зависеть выделяемая теплота в электрической цепи?

Соблюдайте технику безопасности!

Гипотеза 1  Количество теплоты зависит от силы тока в цепи Гипотеза 2 Количество теплоты зависит от

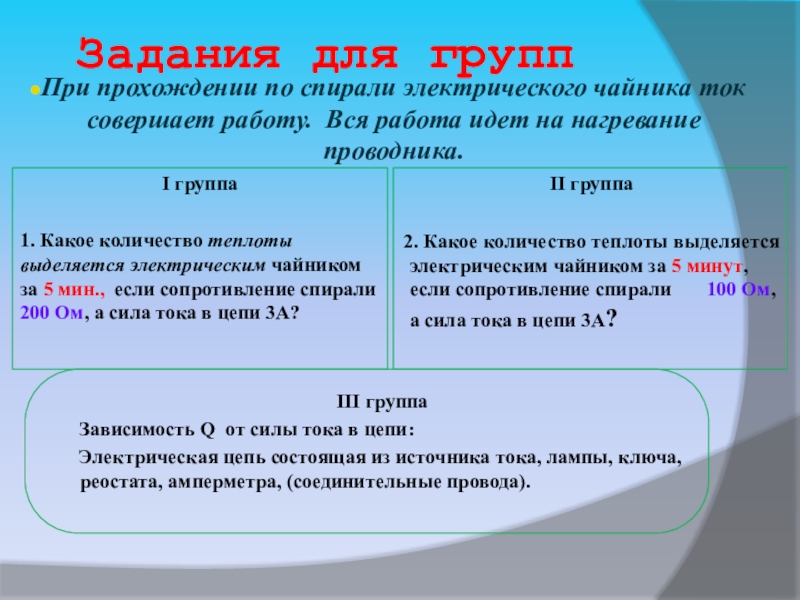

Слайд 11 Задания для групп
I группа

1. Какое количество теплоты выделяется электрическим чайником

за 5 мин., если сопротивление спирали 200 Ом, а сила тока в цепи 3А?





II группа

2. Какое количество теплоты выделяется электрическим чайником за 5 минут, если сопротивление спирали 100 Ом, а сила тока в цепи 3А?

При прохождении по спирали электрического чайника ток совершает работу. Вся работа идет на нагревание проводника.

III группа
Зависимость Q от силы тока в цепи:
Электрическая цепь состоящая из источника тока, лампы, ключа, реостата, амперметра, (соединительные провода).

Задания для группI группа1. Какое количество теплоты выделяется электрическим чайником за 5 мин., если сопротивление спирали

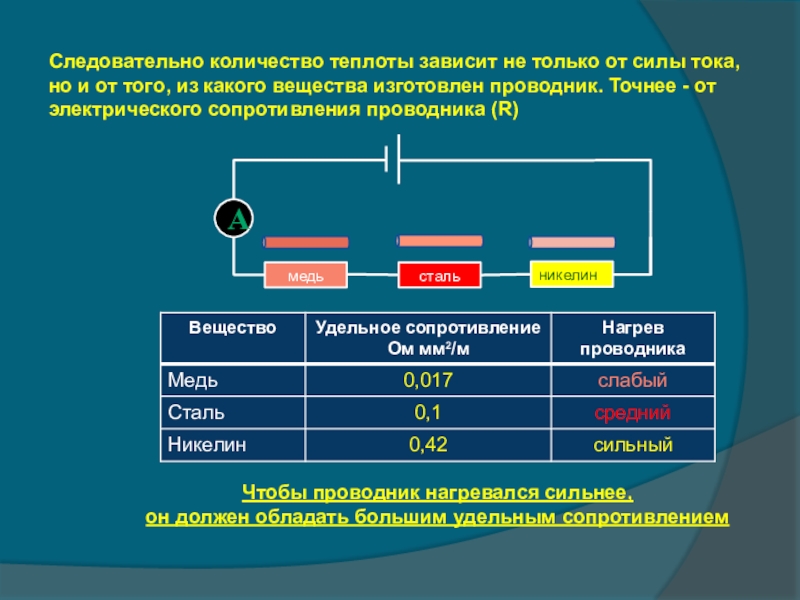

Слайд 12медь
никелин
сталь
А
Следовательно количество теплоты зависит не только от силы тока, но и

от того, из какого вещества изготовлен проводник. Точнее - от электрического сопротивления проводника (R)

Чтобы проводник нагревался сильнее,
он должен обладать большим удельным сопротивлением

медьникелинстальАСледовательно количество теплоты зависит не только от силы тока, но и от того, из какого вещества изготовлен

Слайд 13Сделаем вывод
От чего зависит количество теплоты в проводнике с током?
Количество теплоты,

которое выделяется при протекании
электрического тока по проводнику, зависит от силы тока
в этом проводнике и от его электрического сопротивления.

Джеймс Прескотт Джоуль (1818-1889 гг.) - английский физик.
Обосновал на опытах закон сохранения энергии.
Установил закон определяющий тепловое действие
электрического тока. Вычислил скорость движения молекул газа и установил её зависимость от температуры.

Ленц Эмилий Христианович (1804 – 1865) - русский физик.
Один из основоположников электротехники. С его именем связано открытие закона определяющего тепловые действия тока, и закона, определяющего направление индукционного тока.

Закон определяющий тепловое действие тока.
ЗАКОН ДЖОУЛЯ-ЛЕНЦА

Сделаем выводОт чего зависит количество теплоты в проводнике с током?Количество теплоты, которое выделяется при протекании электрического тока

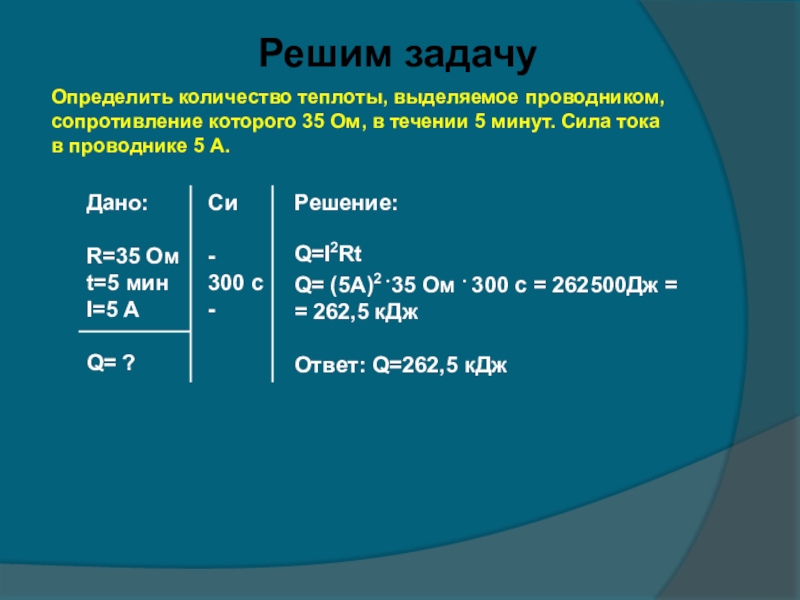

Слайд 14Решим задачу
Определить количество теплоты, выделяемое проводником, сопротивление которого 35 Ом, в

течении 5 минут. Сила тока в проводнике 5 А.

Дано:

R=35 Ом
t=5 мин
I=5 А

Q= ?

Си

-
300 с
-


Решение:

Q=I2Rt
Q= (5A)2 .35 Ом . 300 с = 262500Дж =
= 262,5 кДж

Ответ: Q=262,5 кДж


Решим задачуОпределить количество теплоты, выделяемое проводником, сопротивление которого 35 Ом, в течении 5 минут. Сила тока в

Слайд 15

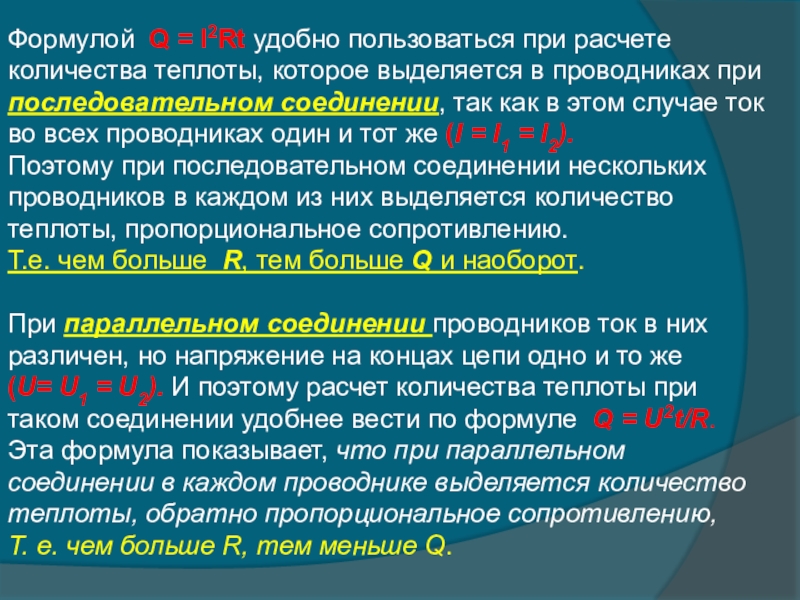

Формулой  Q = I2Rt удобно пользоваться при расчете количества теплоты, которое выделяется в проводниках при последовательном соединении, так как в этом случае ток во всех проводниках один и тот же (I = I1 = I2).
Поэтому при последовательном соединении нескольких проводников в каждом из них выделяется количество теплоты, пропорциональное сопротивлению.
Т.е. чем больше R, тем больше Q и наоборот.

При параллельном соединении проводников ток в них различен, но напряжение на концах цепи одно и то же (U= U1 = U2). И поэтому расчет количества теплоты при таком соединении удобнее вести по формуле Q = U2t/R.
Эта формула показывает, что при параллельном соединении в каждом проводнике выделяется количество теплоты, обратно пропорциональное сопротивлению,
Т. е. чем больше R, тем меньше Q.

Формулой  Q = I2Rt удобно пользоваться

Слайд 16Систематизация знаний
1. В чем проявляется тепловое действие тока?
(В нагревании проводника)
2. Как

можно объяснить нагревание проводника с током?
(Движущиеся электроны взаимодействуют с ионами кристаллической решетки и передают им свою энергию)
3. Какие превращения энергии происходят при протекании тока через проводник?
(Электрическая энергия превращается во внутреннюю)
4. Как по закону Джоуля – Ленца рассчитать количество теплоты, выделяемое в проводнике?
(Q=I²Rt)

Систематизация знаний1. В чем проявляется тепловое действие тока?(В нагревании проводника)2. Как можно объяснить нагревание проводника с током?(Движущиеся

Слайд 17Рефлексия.
А сейчас оцени свою деятельность на уроке, и
Нарисуй своё настроение

в левом верхнем углу оценочного листа.

Своей работой на уроке доволен, чувствовал себя комфортно, настроение после урока хорошее.

Своей работой на уроке не доволен, чувствовал себя не совсем комфортно, настроение после урока плохое.

Состояние на уроке безразличное, урок никак не изменил моего эмоционального состояния и настроения.
Рефлексия. А сейчас оцени свою деятельность на уроке, и Нарисуй своё настроение в левом верхнем углу оценочного

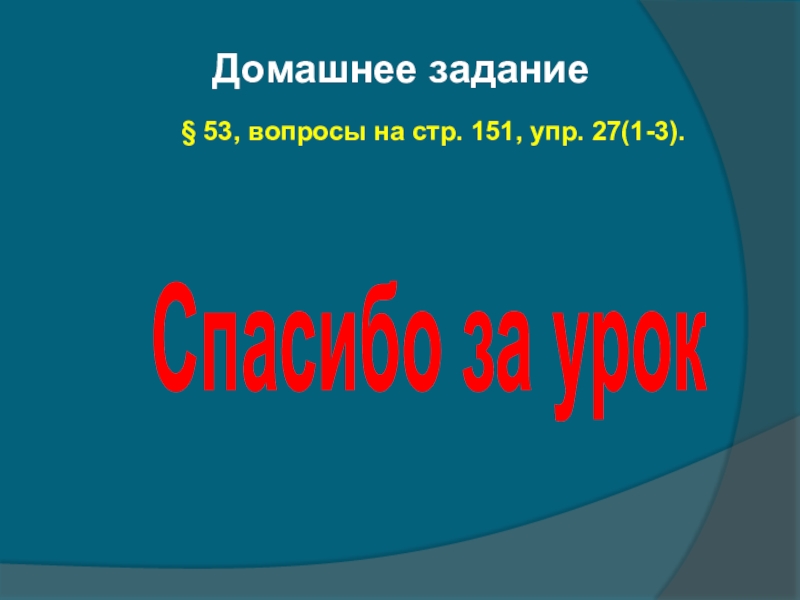

Слайд 18Домашнее задание
§ 53, вопросы на стр. 151, упр. 27(1-3).

Спасибо за урок

Домашнее задание§ 53, вопросы на стр. 151, упр. 27(1-3).Спасибо за урок
