Презентация, доклад по физике на тему Методы наблюдения и регистрации частиц (9 класс)

Содержание

ЦельПознакомиться с экспериментальными методами исследования элементарных частиц и излучений

Слайд 1Методы наблюдения и регистрации частиц
© Автор: Хомченко О.В.,
учитель физики
МОУ Ишненской

СОШ
Методы наблюдения и регистрации частиц © Автор: Хомченко О.В.,учитель физикиМОУ Ишненской СОШ

Слайд 2Цель
Познакомиться с экспериментальными методами исследования элементарных частиц и излучений

ЦельПознакомиться с экспериментальными методами исследования элементарных частиц и излучений

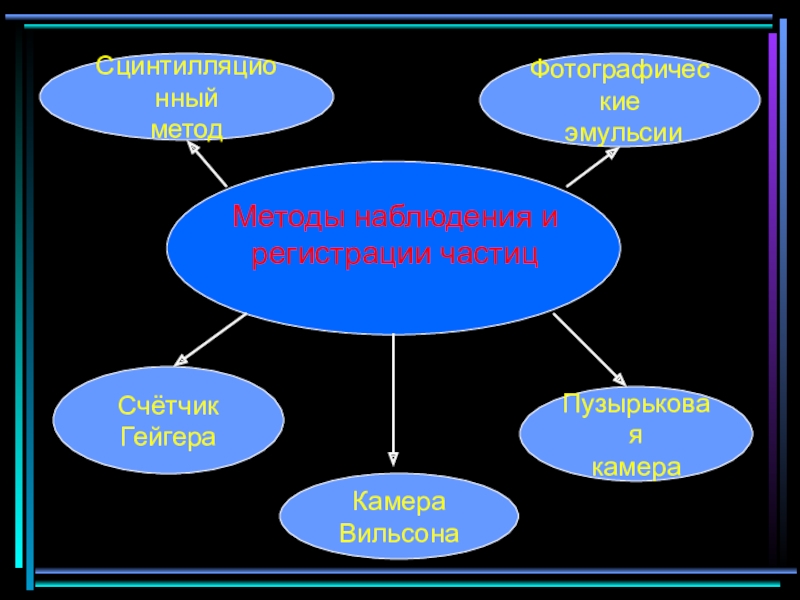

Слайд 3
Методы наблюдения и регистрации частиц
Счётчик Гейгера
Камера Вильсона

Пузырьковая
камера



Фотографические
эмульсии

Сцинтилляционный
метод

Методы наблюдения и регистрации частицСчётчик ГейгераКамера Вильсона Пузырьковая камераФотографические эмульсииСцинтилляционныйметод

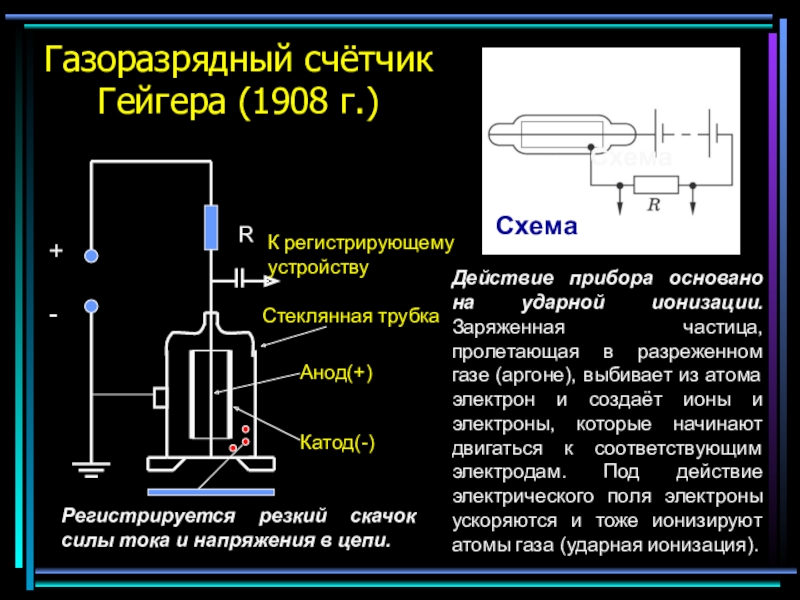

Слайд 4Газоразрядный счётчик Гейгера (1908 г.)











+
-
R

К регистрирующему устройству
Стеклянная трубка
Анод(+)
Катод(-)

Действие прибора основано на

ударной ионизации. Заряженная частица, пролетающая в разреженном газе (аргоне), выбивает из атома электрон и создаёт ионы и электроны, которые начинают двигаться к соответствующим электродам. Под действие электрического поля электроны ускоряются и тоже ионизируют атомы газа (ударная ионизация).

Схема

Схема

Регистрируется резкий скачок силы тока и напряжения в цепи.

Газоразрядный счётчик Гейгера (1908 г.)+-RК регистрирующему устройствуСтеклянная трубкаАнод(+)Катод(-)Действие прибора основано на ударной ионизации. Заряженная частица, пролетающая в

Слайд 5Применение счётчика
Счётчик Гейгера применяется в основном для регистрации (автоматического

подсчёта) электронов и γ - квантов.

Счётчик Гейгера

Применение счётчика  Счётчик Гейгера применяется в основном для регистрации (автоматического подсчёта) электронов и γ - квантов.Счётчик

Слайд 6Ханс Гейгер
(30.09.1882 – 24.09.1945)
Немецкий физик-экспериментатор Ганс Вильгельм Гейгер

родился в Нейштадте. Окончил Эрлангенский университет; в 1906 г. получил там же степень доктора философии. Важнейшие научные работы Гейгера посвящены атомной и ядерной физике, физике космических лучей. В 1908 г. измерил заряд электрона и вместе с Э. Резерфордом изобрёл прибор для регистрации (счёта) отдельных заряженных частиц, позже (1928 г.) усовершенствованный им совместно с немецким физиком В. Мюллером (счетчик Гейгера-Мюллера).
Ханс Гейгер(30.09.1882 – 24.09.1945)   Немецкий физик-экспериментатор Ганс Вильгельм Гейгер родился в Нейштадте. Окончил Эрлангенский университет;

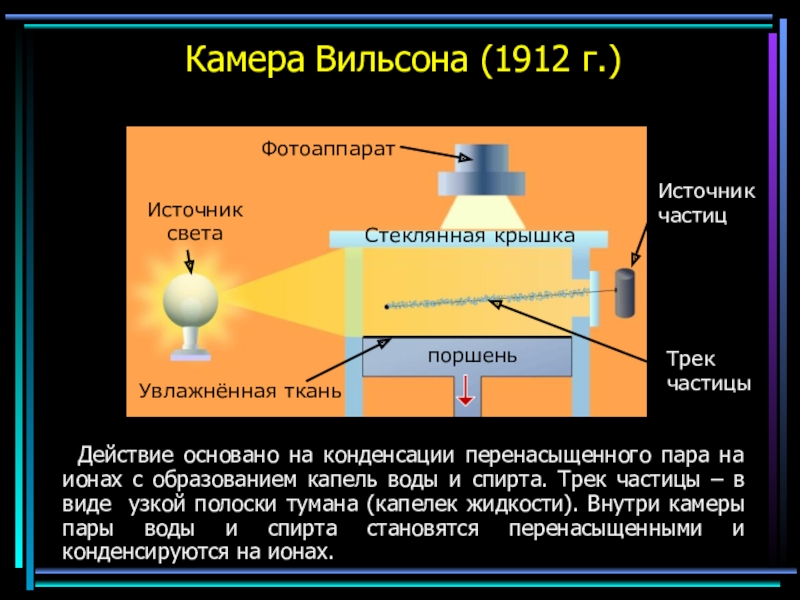

Слайд 7Камера Вильсона (1912 г.)
Стеклянная крышка
поршень
Фотоаппарат
Действие основано на конденсации

перенасыщенного пара на ионах с образованием капель воды и спирта. Трек частицы – в виде узкой полоски тумана (капелек жидкости). Внутри камеры пары воды и спирта становятся перенасыщенными и конденсируются на ионах.

Источник частиц

Трек частицы

Увлажнённая ткань


Источник света

Камера Вильсона (1912 г.)Стеклянная крышкапоршеньФотоаппарат   Действие основано на конденсации перенасыщенного пара на ионах с образованием

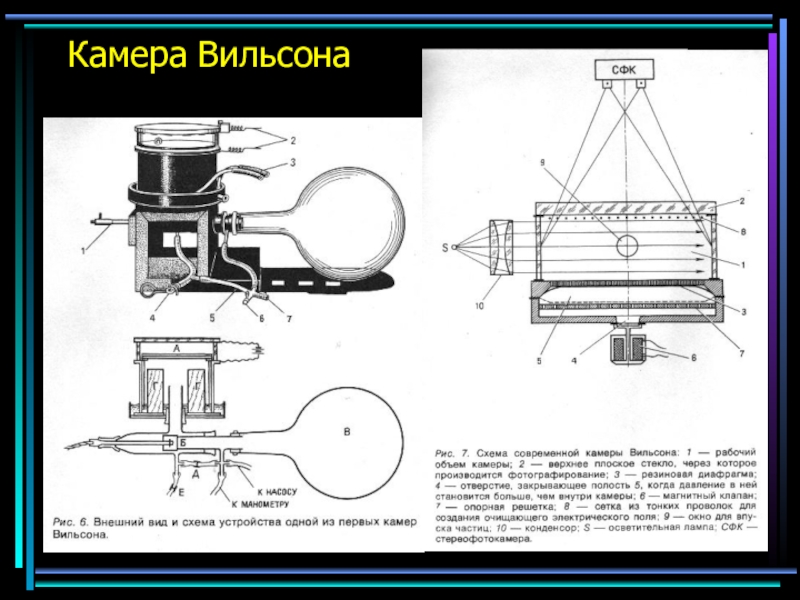

Слайд 8Камера Вильсона

Камера Вильсона

Слайд 9Вильсон Чарльз Томсон Рис (14.02.1869-15.11.1959)
Вильсон – английский физик, член Лондонского

королевского общества. Изобрёл в 1912 г прибор для наблюдения и фотографирования следов заряжённых частиц, впоследствии названную камерой Вильсона (Нобелевская премия, 1927).
Вильсон Чарльз Томсон Рис (14.02.1869-15.11.1959)  Вильсон – английский физик, член Лондонского королевского общества. Изобрёл в 1912

Слайд 10Если поместить камеру в магнитное поле (П.Л.Капица и Д.В.Скобельцын), то траектории

заряженных частиц искривляются.

Необходимо знать
Чем больше радиус кривизны трека, тем больше масса и скорость частицы, но меньше её заряд.
Чем длиннее трек, тем больше энергия частицы.
Чем толще трек, тем больше величина заряда, но меньше её скорость.
Если поместить камеру в магнитное поле (П.Л.Капица и Д.В.Скобельцын), то траектории заряженных частиц искривляются. Необходимо знатьЧем больше

Слайд 11Треки частиц в камере Вильсона

Треки частиц в камере Вильсона

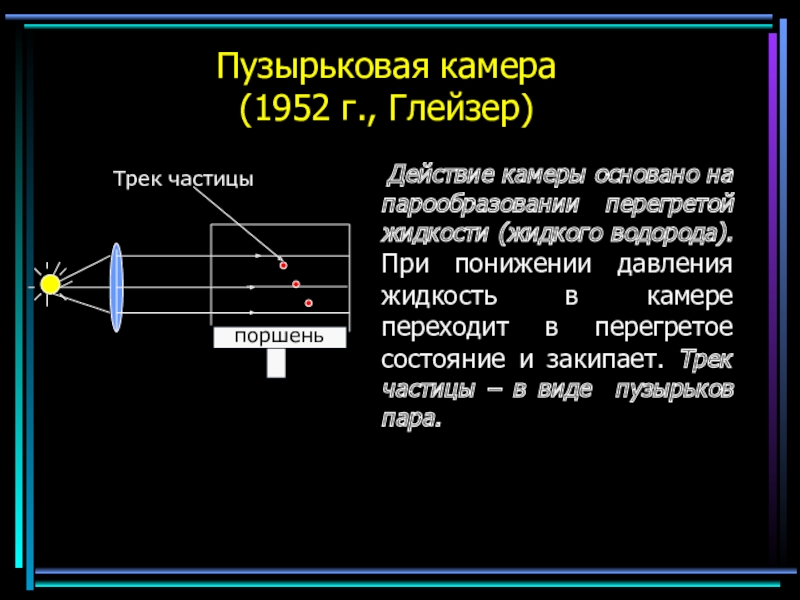

Слайд 12
Пузырьковая камера (1952 г., Глейзер)
Действие камеры основано на парообразовании

перегретой жидкости (жидкого водорода). При понижении давления жидкость в камере переходит в перегретое состояние и закипает. Трек частицы – в виде пузырьков пара.








поршень

Трек частицы

Пузырьковая камера (1952 г., Глейзер)  Действие камеры основано на парообразовании перегретой жидкости (жидкого водорода). При понижении

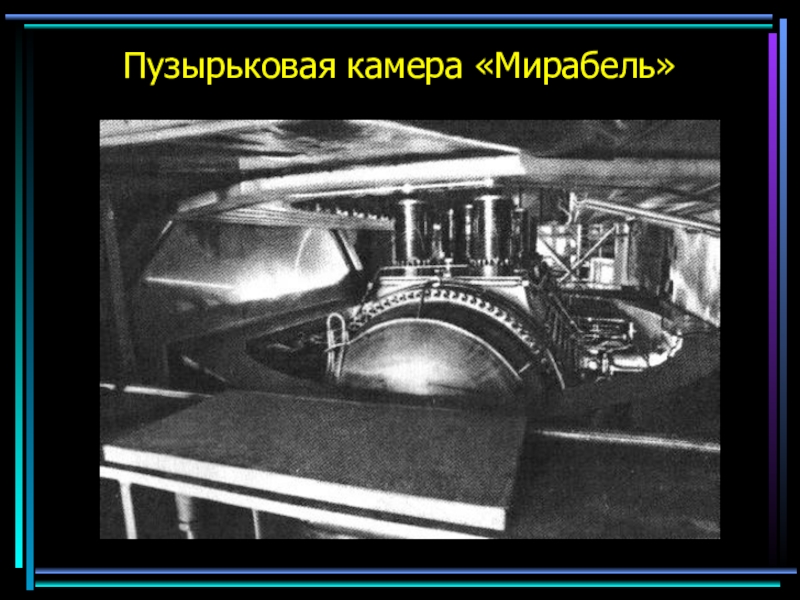

Слайд 13Пузырьковая камера «Мирабель»

Пузырьковая камера «Мирабель»

Слайд 14Преимущества пузырьковой камеры
Регистрирует частицы с большей энергией, т.к. большая плотность рабочего

вещества.
Обладает быстродействием (быстрее восстанавливается рабочая среда).
Преимущества пузырьковой камерыРегистрирует частицы с большей энергией, т.к. большая плотность рабочего вещества.Обладает быстродействием (быстрее восстанавливается рабочая среда).

Слайд 15Сцинтилляционный метод (метод вспышек), 1903 г., Крупс


Схема опыта Резерфорда.
Частицы,

попадая на покрытый сернистым цинком экран, вызывают свечение вспышку света (СЦИНТИЛЛЯЦИЮ), которую можно наблюдать и фиксировать.
Сцинтилляционный метод (метод вспышек), 1903 г., КрупсСхема опыта Резерфорда.  Частицы, попадая на покрытый сернистым цинком экран,

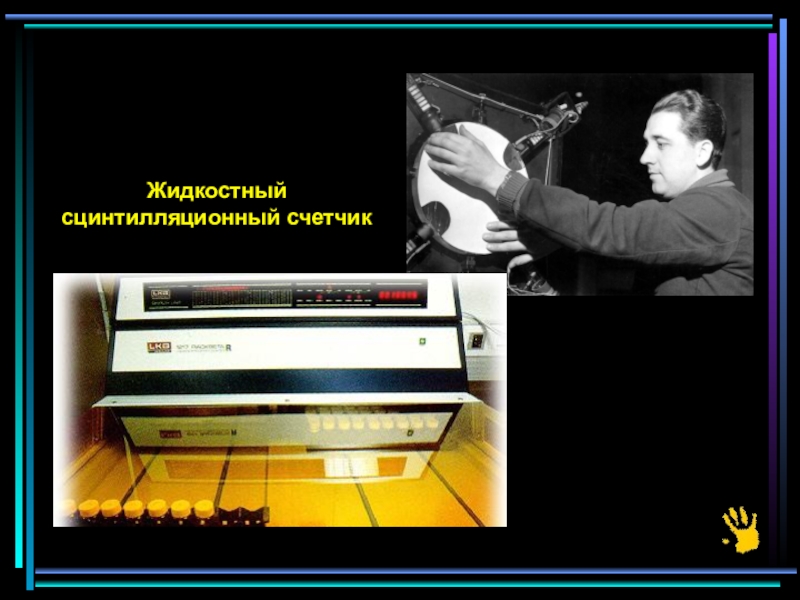

Слайд 16Жидкостный сцинтилляционный счетчик

Жидкостный сцинтилляционный счетчик

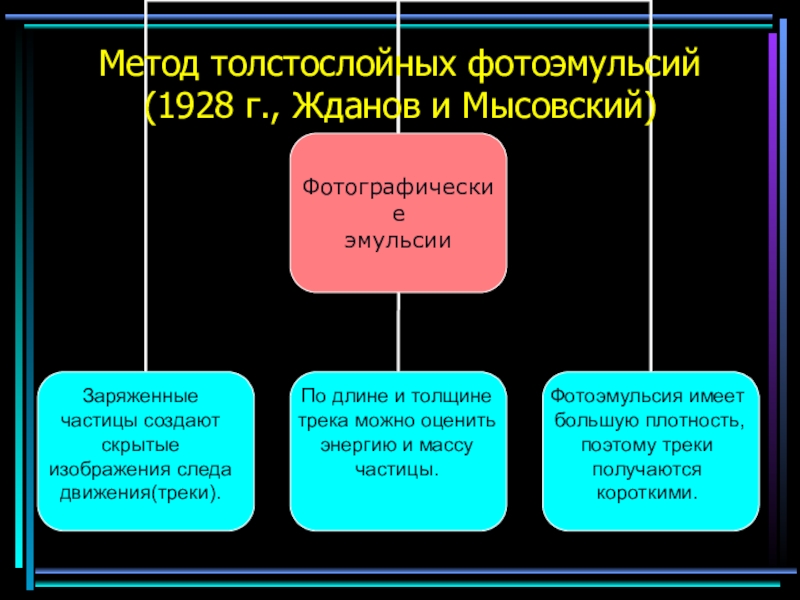

Слайд 17Заряженные частицы создают скрытые изображения следа движения(треки).
По длине и толщине трека

можно оценить энергию и массу частицы.

Фотоэмульсия имеет
большую плотность,
поэтому треки
получаются
короткими.

Метод толстослойных фотоэмульсий (1928 г., Жданов и Мысовский)

Заряженные частицы создают скрытые изображения следа движения(треки).По длине и толщине трека можно оценить энергию и массу частицы.Фотоэмульсия

Слайд 18Метод толстослойных фотоэмульсий
Треки элементарных частиц в толстослойной фотоэмульсии

Метод толстослойных фотоэмульсийТреки элементарных частиц в толстослойной фотоэмульсии

Слайд 19Домашнее задание
§ 68; вопросы;
Л-№ 1683, 1684, 1687 (письменно).

Домашнее задание§ 68; вопросы;Л-№ 1683, 1684, 1687 (письменно).
