Презентация, доклад по физике на тему Магнитный поток. Электромагнитная индукция 9 класс

Содержание

контурПоток водыСтруи воды пронизывают контур

Слайд 1


Слайд 2контур
Поток воды
Струи воды
пронизывают контур

контурПоток водыСтруи воды пронизывают контур

Слайд 3Поток воды
Поток воды
пронизывает контур
Число струй воды,пронизывающих контур, разное

Поток водыПоток воды пронизывает контурЧисло струй воды,пронизывающих контур, разное

Слайд 4Магнитный поток

Магнитный   поток

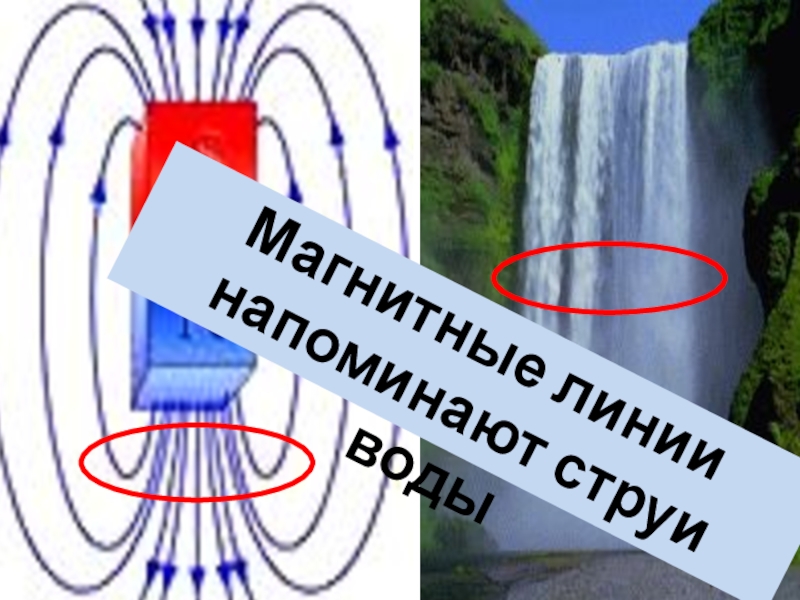

Слайд 5Магнитные линии
напоминают струи воды

Магнитные линии напоминают струи воды

Слайд 6Магнитные линии пронизывают контур проводника
в
в
в
N
S
Магнитный поток пронизывает

Магнитные линии пронизывают контур проводникавввNSМагнитный поток пронизывает

Слайд 7в
в
в
N
S

вввNS

Слайд 8Магнитные линии пронизывают контур проводника
Магнитный поток
пронизывает контур
Магнитный поток связан

с числом магнитных
линий , пронизывающих контур
Магнитные линии пронизывают контур проводникаМагнитный поток пронизывает контурМагнитный поток связан с числом магнитных линий , пронизывающих контур

Слайд 9Магнитный поток обозначается Ф
От чего зависит Ф ?

Магнитный поток   обозначается   ФОт чего зависит Ф ?

Слайд 101.От модуля магнитной индукции В
Магнитный поток
прямо пропорционален
модулю магнитной индукции

1.От модуля магнитной индукции ВМагнитный поток прямо пропорционален модулю магнитной индукции

Слайд 112.От площади контура
Магнитный поток
прямо пропорционален
площади контура

2.От площади контураМагнитный поток прямо пропорционален площади контура

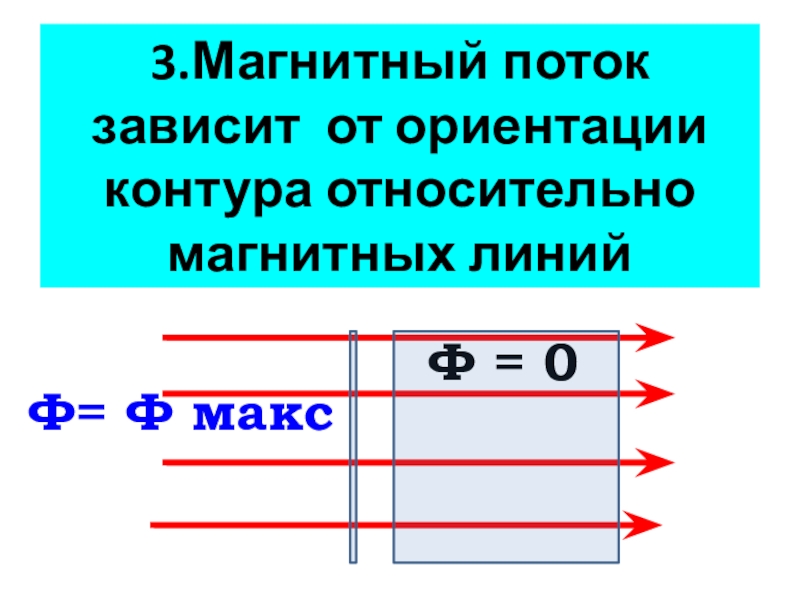

Слайд 123.Магнитный поток зависит от ориентации контура относительно магнитных линий
Ф = 0
Ф=

Ф макс
3.Магнитный поток зависит от ориентации контура относительно магнитных линийФ = 0Ф= Ф макс

Слайд 13Электромагнитная
индукция

Электромагнитнаяиндукция

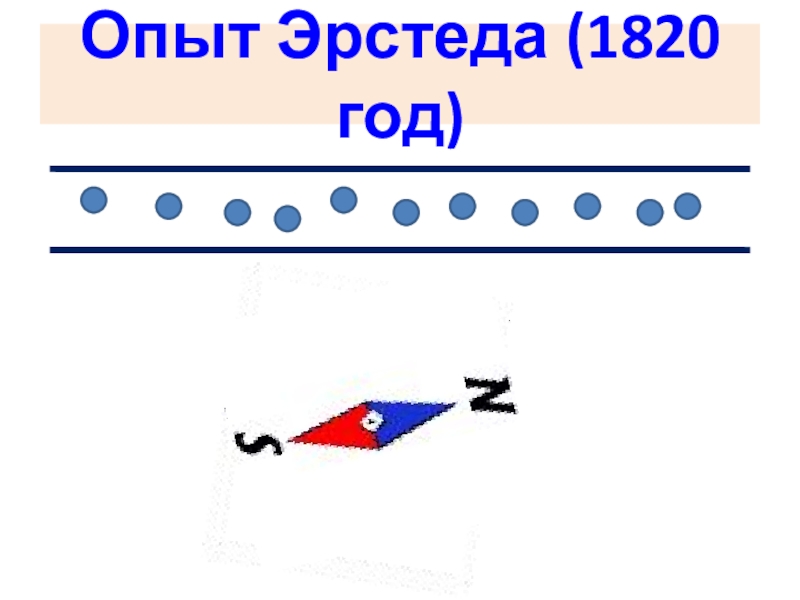

Слайд 14Опыт Эрстеда (1820 год)

Опыт Эрстеда (1820 год)

Слайд 15Ганс Христиан Эрстед (1820 г.)
Электрический
ток
Магнитное
поле
?
Майкл Фарадей
(1831 г.)

Ганс Христиан Эрстед (1820 г.)ЭлектрическийтокМагнитноеполе?Майкл Фарадей(1831 г.)

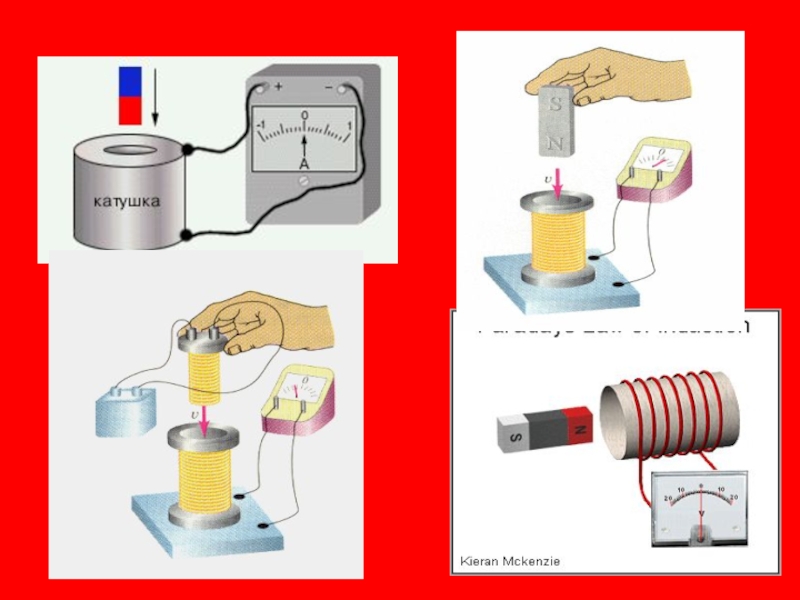

Слайд 1629 августа 1831 г.
Опыт
Фарадея

29 августа 1831 г.Опыт Фарадея

Слайд 17Термин индукция происходит от латинского "индукцио", что означает "наведение" (например, навести

на мысль – то есть вызвать мысль).

Наведение, возникновение, образование , появление –
это слова-синонимы.
Термин индукция происходит от латинского

Слайд 18Появление тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего

контур
Появление тока в замкнутом проводящем контуре при изменении магнитного потока,  пронизывающего контур

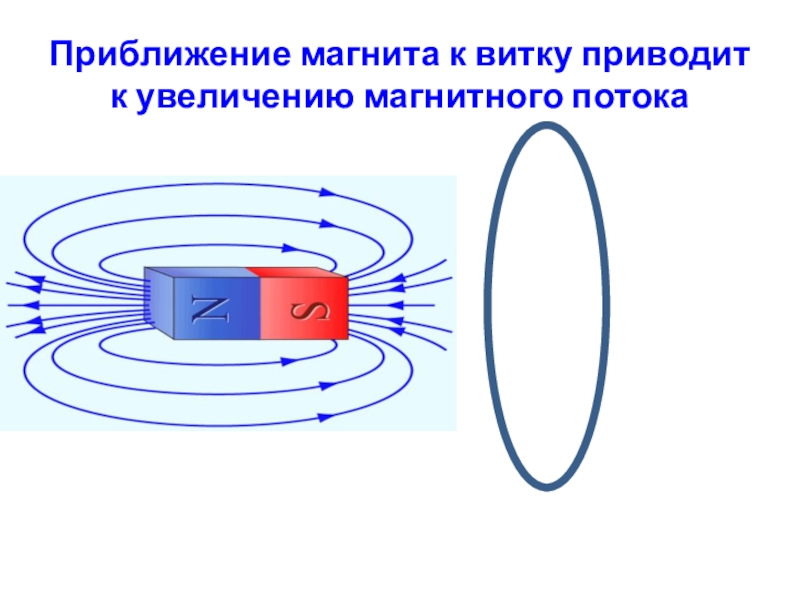

Слайд 19Приближение магнита к витку приводит к увеличению магнитного потока

Приближение магнита к витку приводит к увеличению магнитного потока

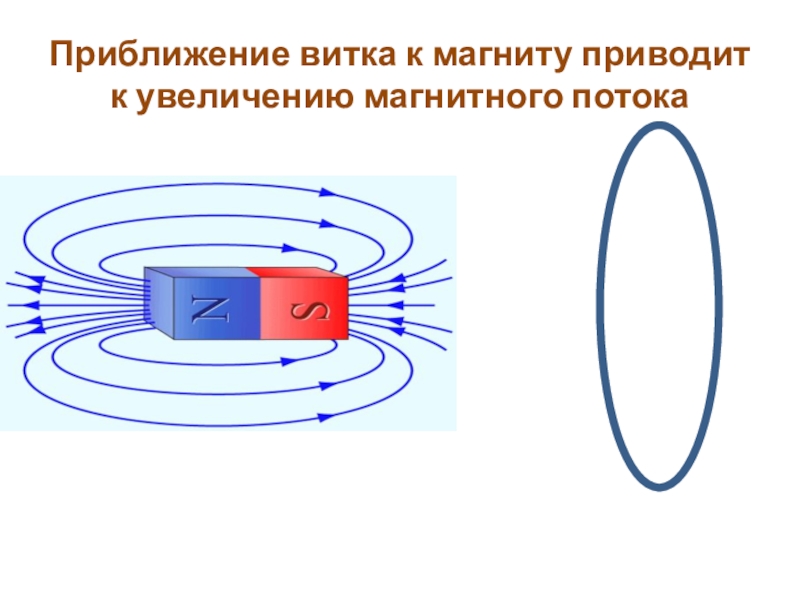

Слайд 20Приближение витка к магниту приводит к увеличению магнитного потока

Приближение витка к магниту приводит к увеличению магнитного потока

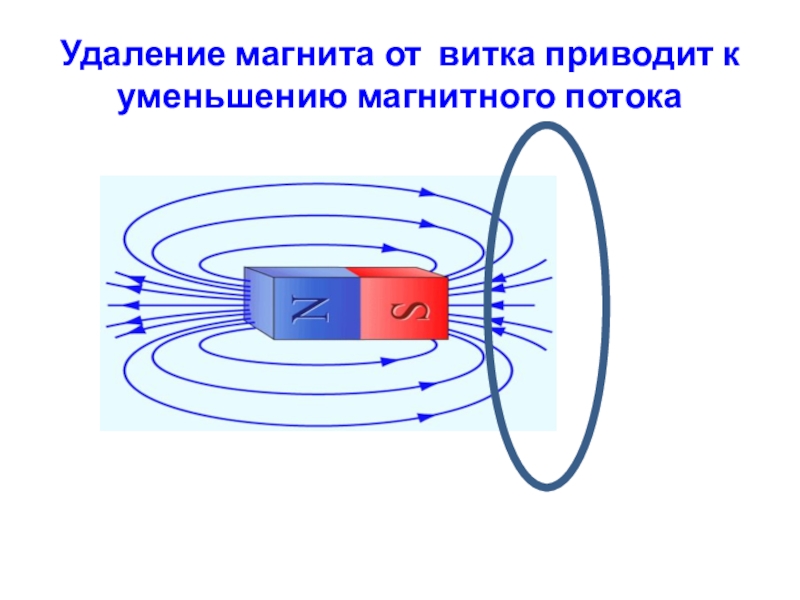

Слайд 21Удаление магнита от витка приводит к уменьшению магнитного потока

Удаление магнита от витка приводит к уменьшению магнитного потока

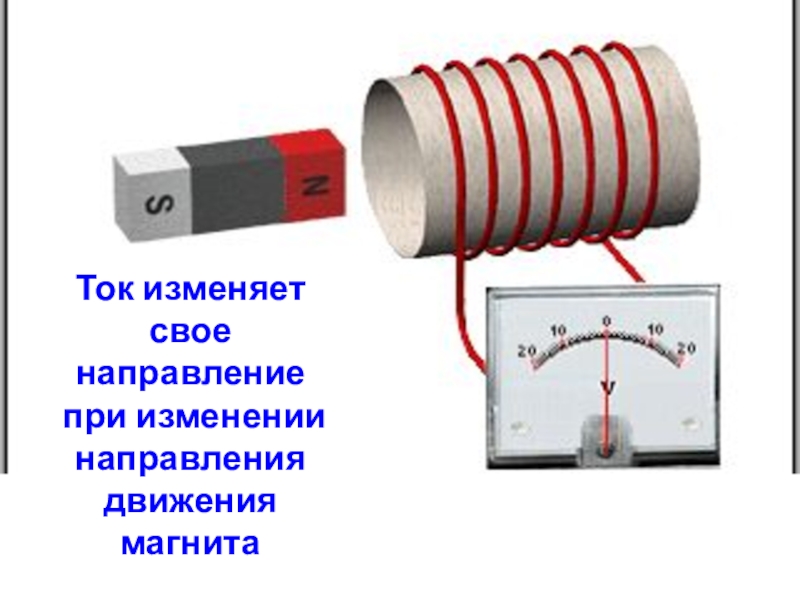

Слайд 22Ток изменяет свое
направление
при изменении
направления
движения магнита

Ток изменяет свое направление при изменении направления движения магнита

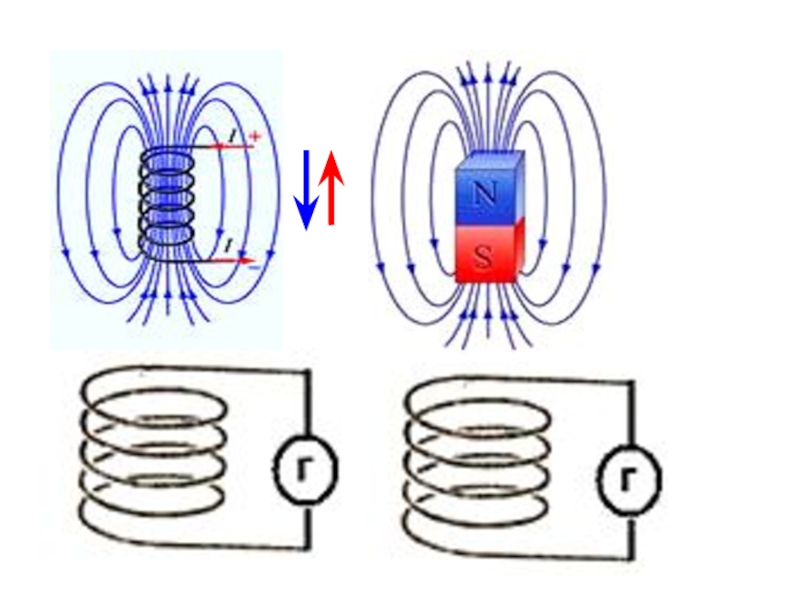

Слайд 23В обоих случаях происходит изменение магнитного потока , пронизывающего контур катушки

В обоих случаях происходит изменение магнитного потока , пронизывающего контур катушки

Слайд 25Магнитный
поток
равен 0
Магнитный
поток
максимален

Магнитный поток равен 0Магнитный поток максимален
