Презентация, доклад по физике на тему Магнитное поле прямолинейного проводника с током (8 класс)

Содержание

Опыт Эрстеда 1820 г.О чем говорит отклонение магнитной стрелки при замыкании электрической цепи? Вокруг проводника с током существует магнитное поле. На него – то и реагирует магнитная стрелка. Источником магнитного поля являются движущиеся электрические

Слайд 1ПРЯМОЛИНЕЙНОГО ПРОВОДНИКА С ТОКОМ
Магнитное поле

ПРЯМОЛИНЕЙНОГО ПРОВОДНИКА С ТОКОММагнитное поле

Слайд 2 Опыт Эрстеда 1820 г.

О чем говорит отклонение магнитной стрелки

при замыкании
электрической цепи?

Вокруг проводника с током существует магнитное поле.
На него – то и реагирует магнитная
стрелка. Источником магнитного поля являются движущиеся
электрические заряды или токи.

Опыт Эрстеда 1820 г.О чем говорит отклонение магнитной стрелки при замыкании электрической цепи? Вокруг проводника

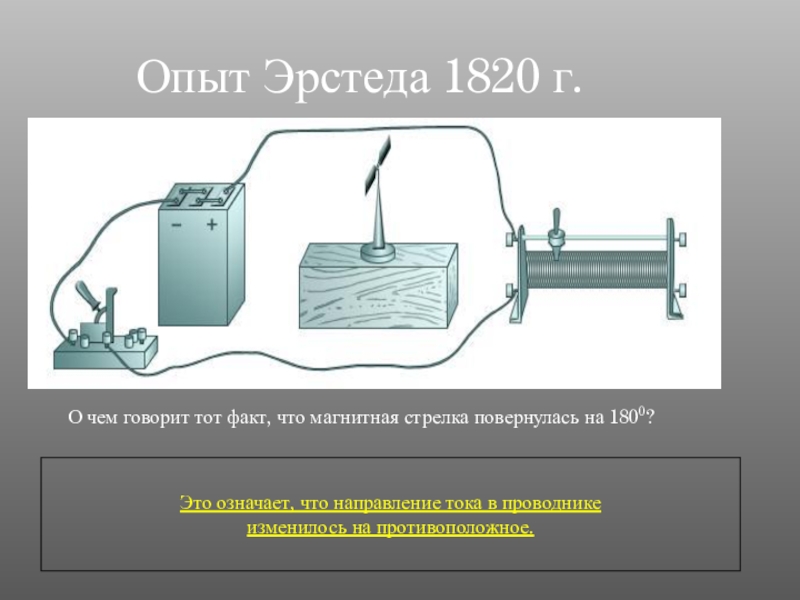

Слайд 3Опыт Эрстеда 1820 г.
О чем говорит тот факт, что магнитная стрелка

повернулась на 1800?

Это означает, что направление тока в проводнике
изменилось на противоположное.

Опыт Эрстеда 1820 г.О чем говорит тот факт, что магнитная стрелка повернулась на 1800?Это означает, что направление

Слайд 4Опыт Эрстеда 1820 г.

О чем говорит тот факт, что угол отклонения

магнитной стрелки изменился?

Это значит, что сила тока в проводнике изменилась.

Опыт Эрстеда 1820 г.О чем говорит тот факт, что угол отклонения магнитной стрелки изменился?Это значит, что сила

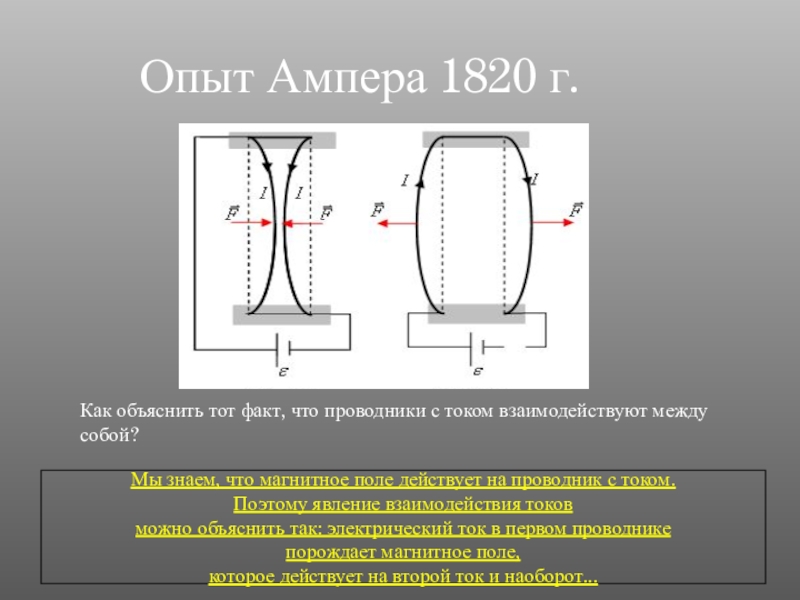

Слайд 5Опыт Ампера 1820 г.

Как объяснить тот факт, что проводники с током

взаимодействуют между собой?

Мы знаем, что магнитное поле действует на проводник с током.
Поэтому явление взаимодействия токов
можно объяснить так: электрический ток в первом проводнике
порождает магнитное поле,
которое действует на второй ток и наоборот...

Опыт Ампера 1820 г.Как объяснить тот факт, что проводники с током взаимодействуют между собой?Мы знаем, что магнитное

Слайд 6Опыт Ампера 1820 г.

Как взаимодействуют токи одного направления?
Токи одного направления притягиваются.

Опыт Ампера 1820 г.Как взаимодействуют токи одного направления?Токи одного направления притягиваются.

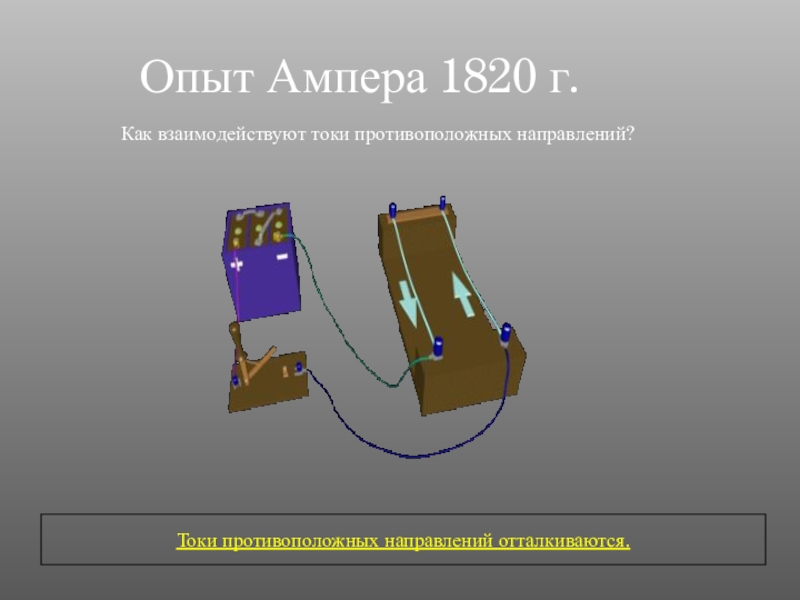

Слайд 7Опыт Ампера 1820 г.

Как взаимодействуют токи противоположных направлений?
Токи противоположных направлений отталкиваются.

Опыт Ампера 1820 г.Как взаимодействуют токи противоположных направлений?Токи противоположных направлений отталкиваются.

Слайд 8Единица силы тока

Если по двум параллельным проводникам длиной 1 м, расположенным

на расстоянии 1 м друг от друга течет ток по 1 А, то они взаимодействуют с силой 2∙10-7 Н.
Единица силы токаЕсли по двум параллельным проводникам длиной 1 м, расположенным на расстоянии 1 м друг от

Слайд 9Единица силы тока
2 А
Чему равна сила тока в проводниках, если они

взаимодействуют с силой 4∙10-7 Н?

Единица силы тока2 АЧему равна сила тока в проводниках, если они взаимодействуют с силой 4∙10-7 Н?

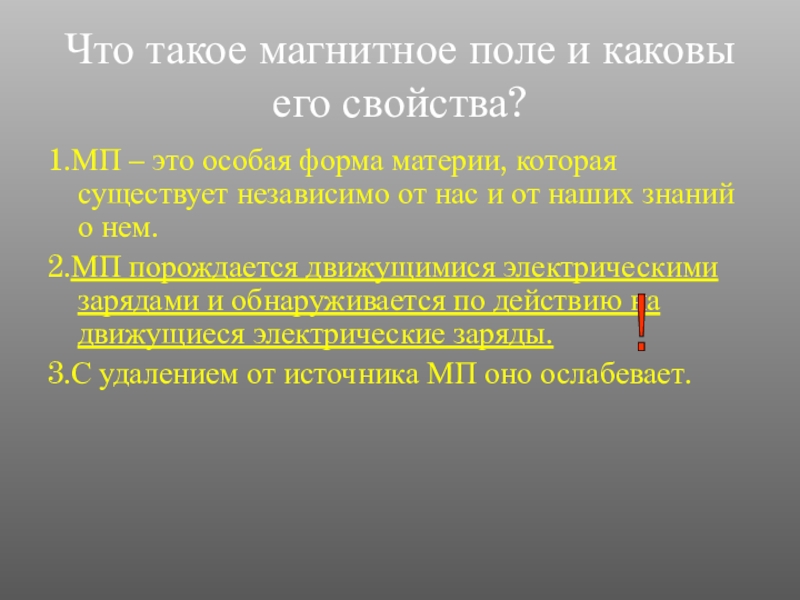

Слайд 10Что такое магнитное поле и каковы его свойства?
1.МП – это особая

форма материи, которая существует независимо от нас и от наших знаний о нем.
2.МП порождается движущимися электрическими зарядами и обнаруживается по действию на движущиеся электрические заряды.
3.С удалением от источника МП оно ослабевает.

!

Что такое магнитное поле и каковы его свойства?1.МП – это особая форма материи, которая существует независимо от

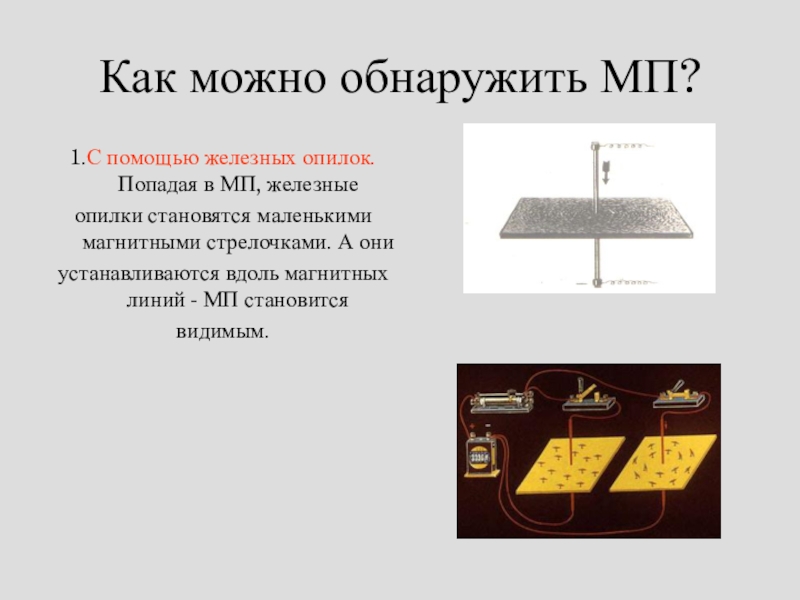

Слайд 11Как можно обнаружить МП?
1.С помощью железных опилок. Попадая в МП, железные


опилки становятся маленькими магнитными стрелочками. А они
устанавливаются вдоль магнитных линий - МП становится
видимым.
Как можно обнаружить МП?1.С помощью железных опилок. Попадая в МП, железные опилки становятся маленькими магнитными стрелочками. А

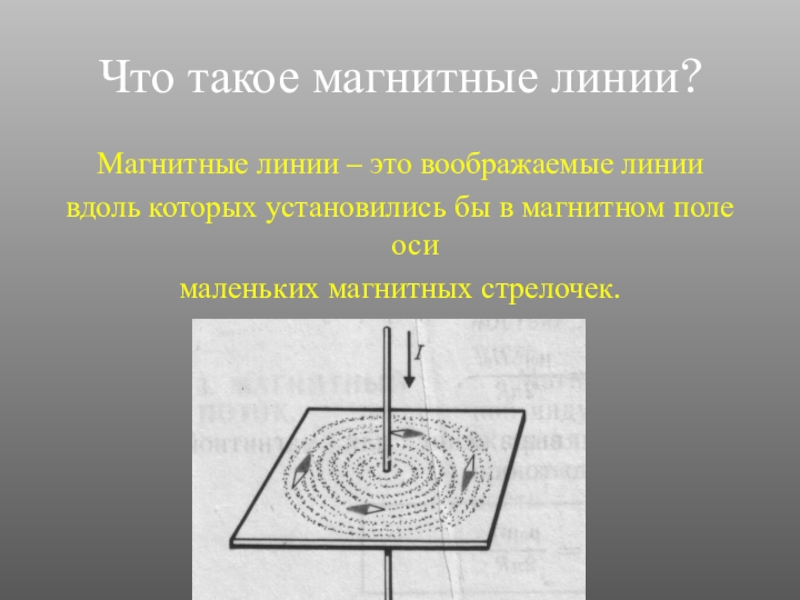

Слайд 12Что такое магнитные линии?
Магнитные линии – это воображаемые линии
вдоль которых установились

бы в магнитном поле оси
маленьких магнитных стрелочек.
Что такое магнитные линии?Магнитные линии – это воображаемые линиивдоль которых установились бы в магнитном поле оси маленьких

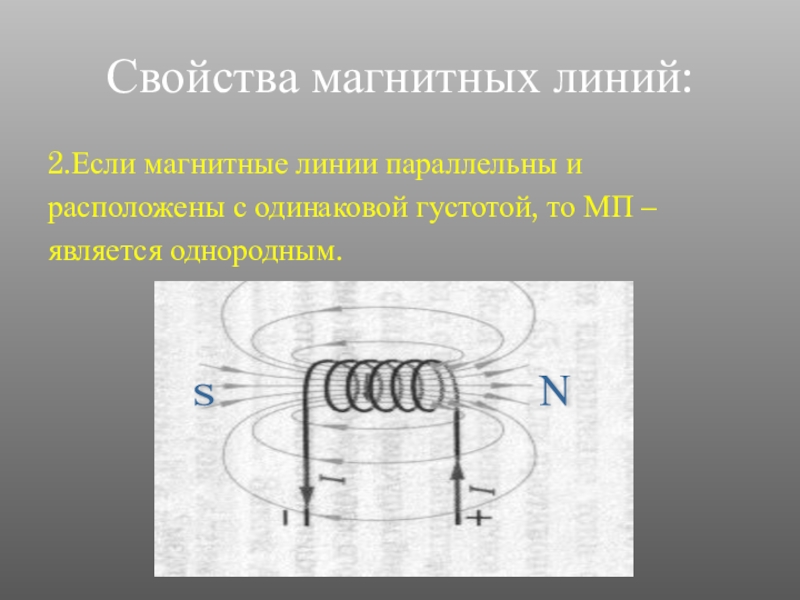

Слайд 13Свойства магнитных линий:
2.Если магнитные линии параллельны и
расположены с одинаковой густотой,

то МП –
является однородным.

N

S

Свойства магнитных линий:2.Если магнитные линии параллельны и расположены с одинаковой густотой, то МП – является однородным.N S

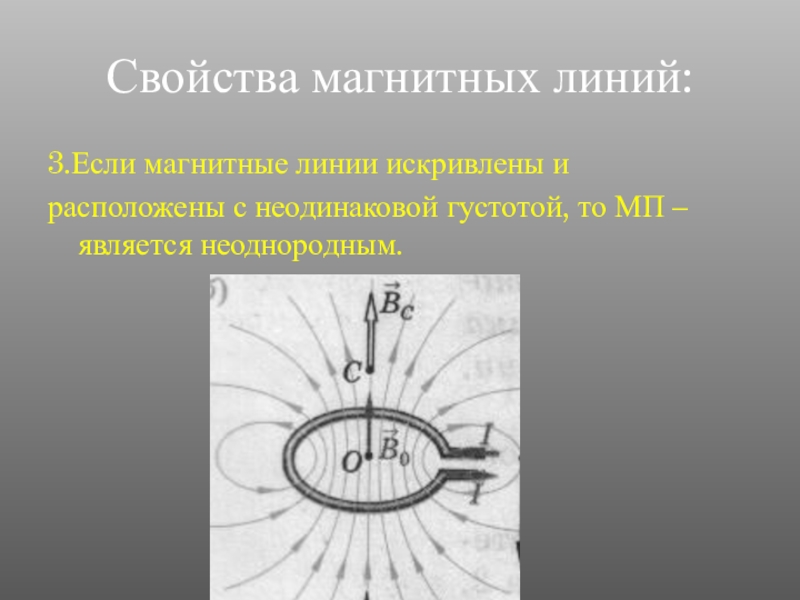

Слайд 14Свойства магнитных линий:
3.Если магнитные линии искривлены и
расположены с неодинаковой густотой,

то МП – является неоднородным.
Свойства магнитных линий:3.Если магнитные линии искривлены и расположены с неодинаковой густотой, то МП – является неоднородным.

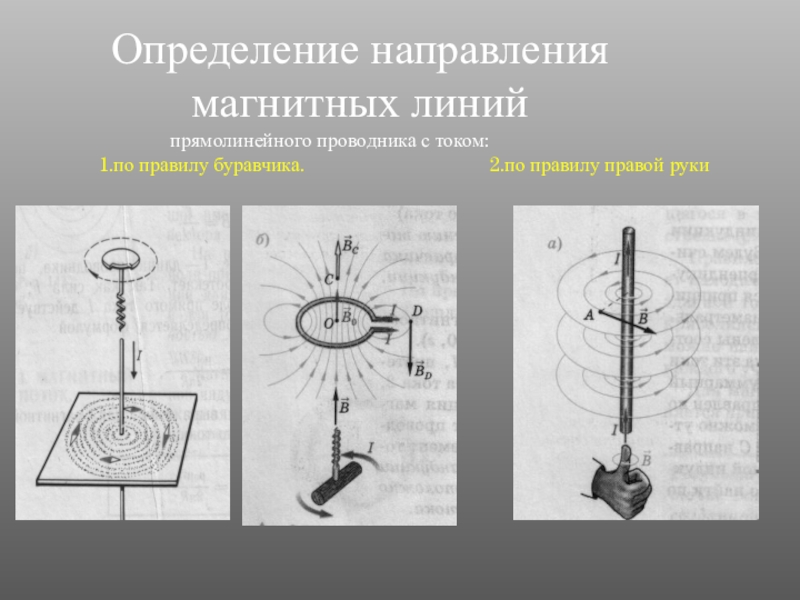

Слайд 15Определение направления магнитных линий
1.по правилу буравчика.
2.по правилу правой руки

прямолинейного проводника с током:
Определение направления магнитных линий1.по правилу буравчика.2.по правилу правой руки    прямолинейного проводника с током:

Слайд 16Блок контроля

Блок контроля

Слайд 171.Источником магнитного поля являются (является)...
а) движущиеся электрические заряды,

б) заряженный теннисный шарик,

в)

полосовой магнит.


1.Источником магнитного поля являются (является)...а) движущиеся электрические заряды,б) заряженный теннисный шарик,в) полосовой магнит.

Слайд 182.Обнаружить магнитное поле можно по...
А) по действию на любой проводник,
Б) действию

на проводник, по которому течет электрический ток,
В) заряженный теннисный шарик, подвешенный на тонкой нерастяжимой нити,
Г) на движущиеся электрические заряды.
а) А и Б, б) А и В, в) Б и В, г) Б и Г.



2.Обнаружить магнитное поле можно по...А) по действию на любой проводник,Б) действию на проводник, по которому течет электрический

Слайд 193.Закончить фразу: «Если электрический заряд неподвижен, то вокруг него существует...
а) магнитное

поле,
б) электрическое поле,
в) электрическое и магнитное поле.
3.Закончить фразу: «Если электрический заряд неподвижен, то вокруг него существует...а) магнитное поле,б) электрическое поле,в) электрическое и магнитное

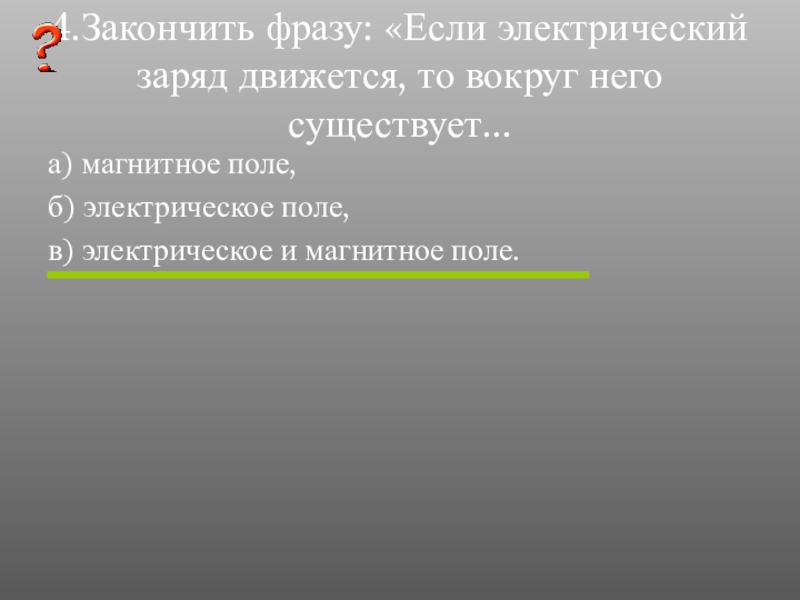

Слайд 204.Закончить фразу: «Если электрический заряд движется, то вокруг него существует...
а) магнитное

поле,
б) электрическое поле,
в) электрическое и магнитное поле.
4.Закончить фразу: «Если электрический заряд движется, то вокруг него существует...а) магнитное поле,б) электрическое поле,в) электрическое и магнитное

Слайд 215.Закончить фразу: «Вокруг проводника с током существует...
а) магнитное поле,
б) электрическое поле,
в)

электрическое и магнитное поле.
5.Закончить фразу: «Вокруг проводника с током существует...а) магнитное поле,б) электрическое поле,в) электрическое и магнитное поле.

Слайд 226.Какие силы проявляются во взаимодействии двух проводников с током?
а) силы магнитного

поля,
б) силы электрического поля,
в) сила всемирного тяготения.
6.Какие силы проявляются во взаимодействии двух проводников с током?а) силы магнитного поля,б) силы электрического поля,в) сила всемирного

Слайд 237.Какие утверждения являются верными?
А.В природе существуют электрические заряды.
Б.В природе существуют магнитные

заряды.
В.В природе не существует электрических зарядов.
Г.В природе не существует магнитных зарядов.

а) А и Б, б) А и В, в) А и Г, г) Б, В и Г.
7.Какие утверждения являются верными?А.В природе существуют электрические заряды.Б.В природе существуют магнитные заряды.В.В природе не существует электрических зарядов.Г.В

Слайд 248.На рисунке показана картина магнитных линий прямого тока. В какой точке

магнитное поле самое сильное?

а) б) в)

8.На рисунке показана картина магнитных линий прямого тока. В какой точке магнитное поле самое сильное?

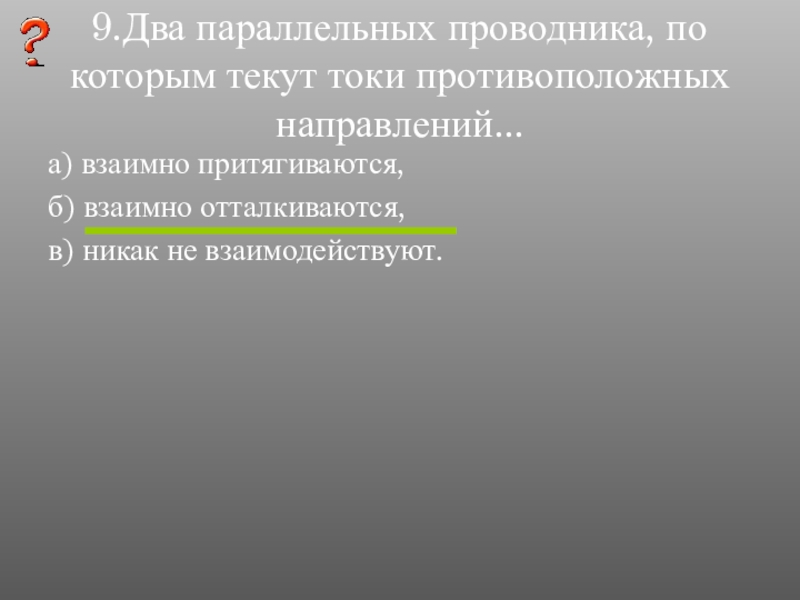

Слайд 259.Два параллельных проводника, по которым текут токи противоположных направлений...
а) взаимно притягиваются,
б)

взаимно отталкиваются,
в) никак не взаимодействуют.
9.Два параллельных проводника, по которым текут токи противоположных направлений...а) взаимно притягиваются,б) взаимно отталкиваются,в) никак не взаимодействуют.

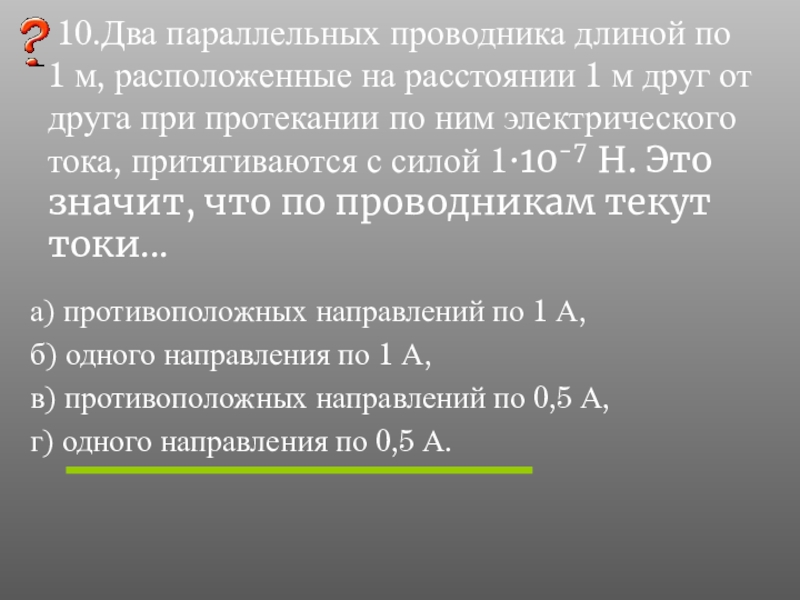

Слайд 26 10.Два параллельных проводника длиной по 1 м, расположенные на расстоянии

1 м друг от друга при протекании по ним электрического тока, притягиваются с силой 1∙10-7 Н. Это значит, что по проводникам текут токи...

а) противоположных направлений по 1 А,
б) одного направления по 1 А,
в) противоположных направлений по 0,5 А,
г) одного направления по 0,5 А.

10.Два параллельных проводника длиной по 1 м, расположенные на расстоянии 1 м друг

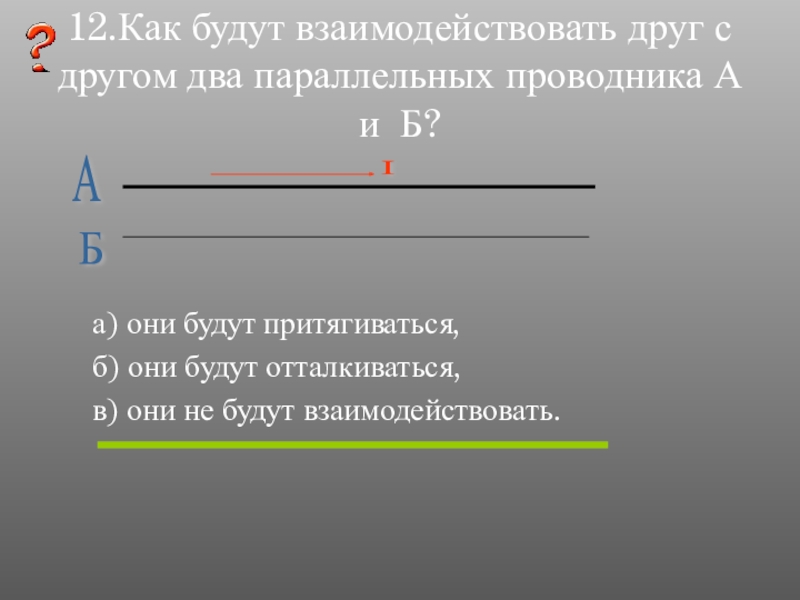

Слайд 2712.Как будут взаимодействовать друг с другом два параллельных проводника А и

Б?

а) они будут притягиваться,
б) они будут отталкиваться,
в) они не будут взаимодействовать.

А

Б

I

12.Как будут взаимодействовать друг с другом два параллельных проводника А и Б?а) они будут притягиваться,б) они будут

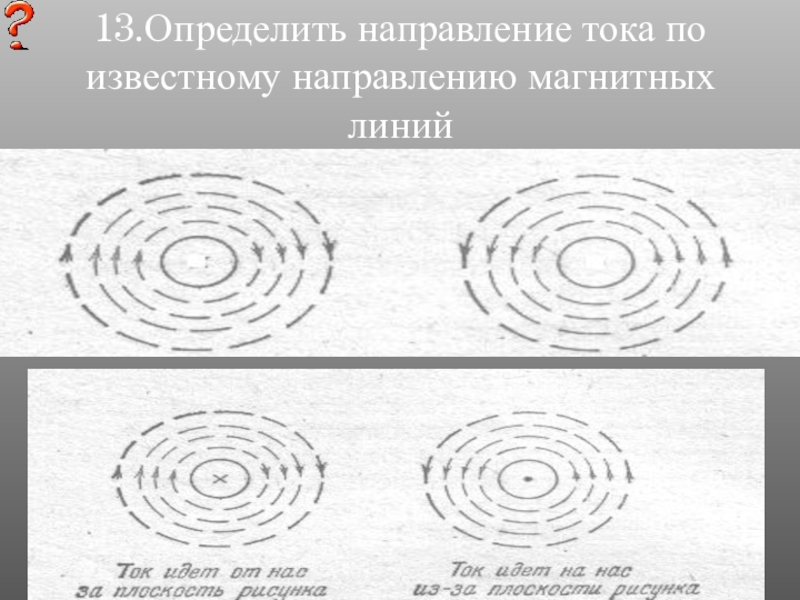

Слайд 28 13.Определить направление тока по известному направлению магнитных линий

13.Определить направление тока по известному направлению магнитных линий

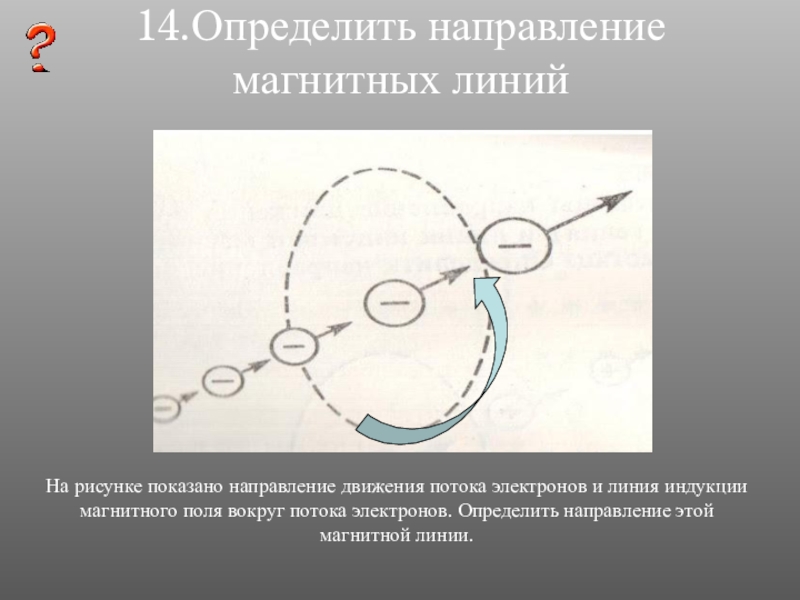

Слайд 2914.Определить направление магнитных линий
На рисунке показано направление движения потока электронов и

линия индукции магнитного поля вокруг потока электронов. Определить направление этой магнитной линии.


14.Определить направление магнитных линийНа рисунке показано направление движения потока электронов и линия индукции магнитного поля вокруг потока

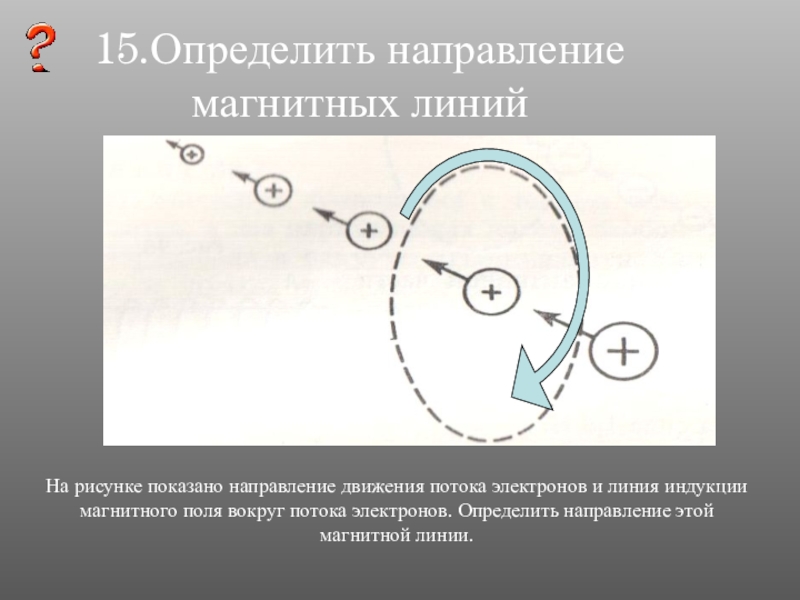

Слайд 3015.Определить направление магнитных линий
На рисунке показано направление движения потока электронов и

линия индукции магнитного поля вокруг потока электронов. Определить направление этой магнитной линии.


15.Определить направление магнитных линийНа рисунке показано направление движения потока электронов и линия индукции магнитного поля вокруг потока

Слайд 3116.Определить направление магнитных полюсов
На рисунке дана схема атома водорода и направление

движения электрона. Определить положение магнитных полюсов атома водорода.

N

S

16.Определить направление магнитных полюсовНа рисунке дана схема атома водорода и направление движения электрона. Определить положение магнитных полюсов

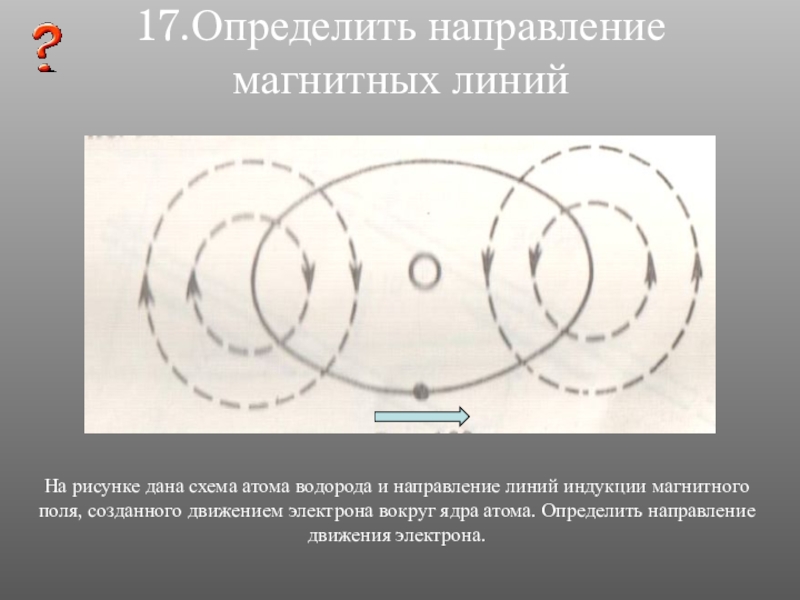

Слайд 3217.Определить направление магнитных линий
На рисунке дана схема атома водорода и направление

линий индукции магнитного поля, созданного движением электрона вокруг ядра атома. Определить направление движения электрона.


17.Определить направление магнитных линийНа рисунке дана схема атома водорода и направление линий индукции магнитного поля, созданного движением

Слайд 33 18.Определить направление тока в проводнике по направлению магнитных линий

18.Определить направление тока в проводнике по направлению магнитных линий

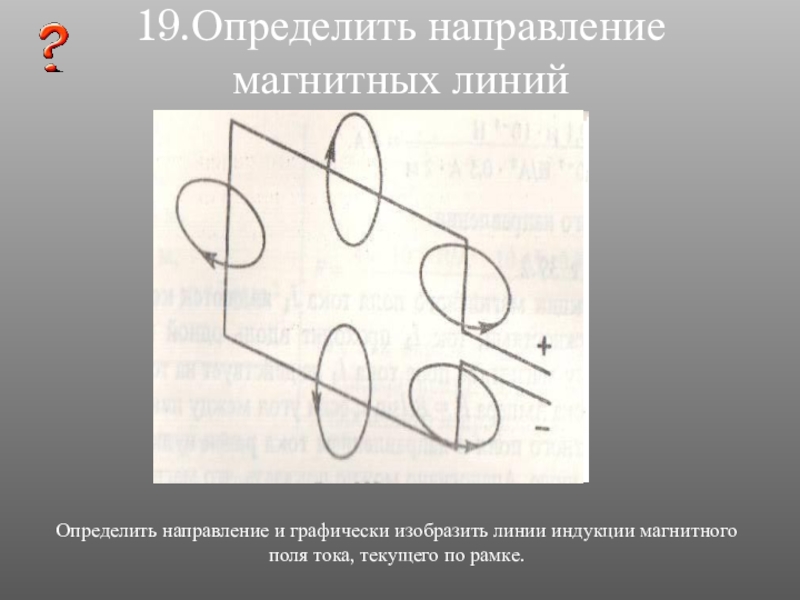

Слайд 3419.Определить направление магнитных линий
Определить направление и графически изобразить линии индукции магнитного

поля тока, текущего по рамке.
19.Определить направление магнитных линийОпределить направление и графически изобразить линии индукции магнитного поля тока, текущего по рамке.

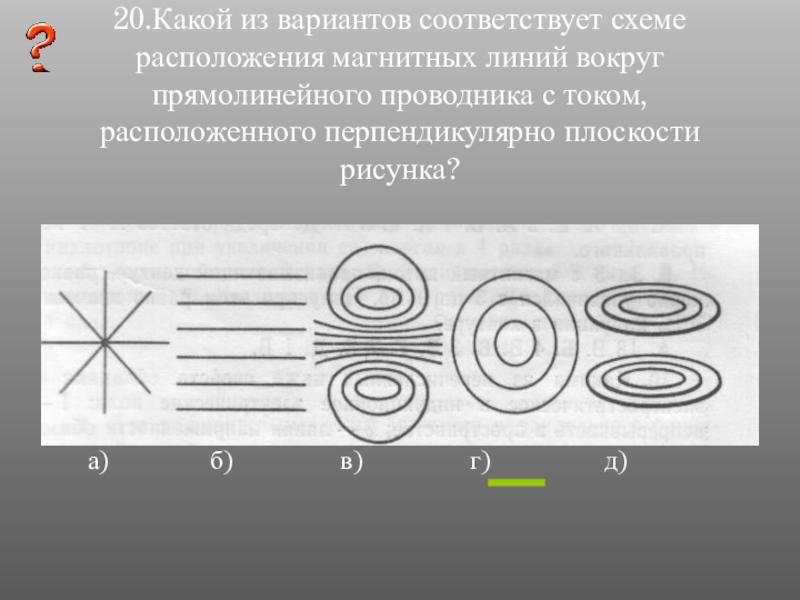

Слайд 35 20.Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного проводника

с током, расположенного перпендикулярно плоскости рисунка?









а) б) в) г) д)

20.Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного проводника с током, расположенного перпендикулярно плоскости

Слайд 36КАТУШКИ С ТОКОМ. ЭЛЕКТРОМАГНИТЫ
Вектор магнитной индукции.
Вектор магнитной индукции и магнитные линии.
Магнитное

поле
КАТУШКИ С ТОКОМ. ЭЛЕКТРОМАГНИТЫВектор магнитной индукции.Вектор магнитной индукции и магнитные линии.Магнитное поле

Слайд 37Определение направления вектора магнитной индукции
Способы определения вектора магнитной индукции:
При помощи

магнитной
стрелки

По правилу
буравчика

По правилу
правой руки

Определение направления вектора магнитной индукцииСпособы определения вектора магнитной индукции: При помощи магнитной  стрелкиПо правилу буравчикаПо правилу

Слайд 38Блок контроля

Блок контроля

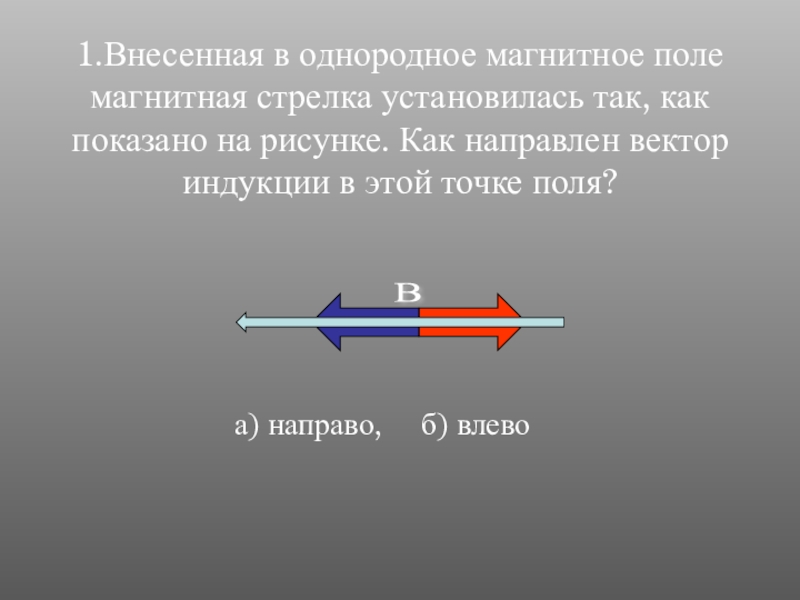

Слайд 39 1.Внесенная в однородное магнитное поле магнитная стрелка установилась так, как показано

на рисунке. Как направлен вектор индукции в этой точке поля?

а) направо, б) влево




В

1.Внесенная в однородное магнитное поле магнитная стрелка установилась так, как показано на рисунке. Как направлен

Слайд 40 2.Для характеристики магнитного поля в некоторой его точке служит...
а) вектор

магнитной индукции,

б) поток магнитной индукции.
2.Для характеристики магнитного поля в некоторой его точке служит... а) вектор магнитной индукции, б) поток

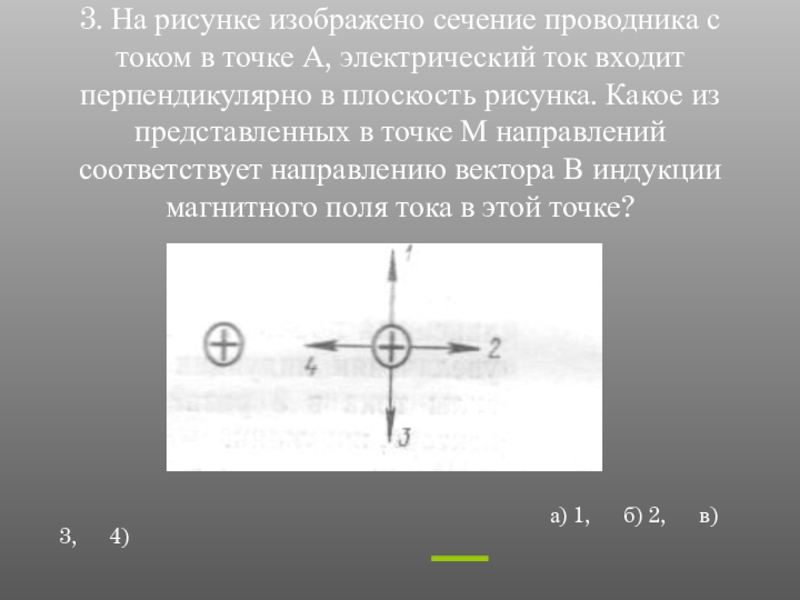

Слайд 41 3. На рисунке изображено сечение проводника с током в точке А,

электрический ток входит перпендикулярно в плоскость рисунка. Какое из представленных в точке М направлений соответствует направлению вектора В индукции магнитного поля тока в этой точке?

а) 1, б) 2, в) 3, 4)

3. На рисунке изображено сечение проводника с током в точке А, электрический ток входит перпендикулярно

Слайд 42 4.На рисунке изображена катушка с током. Определить положение полюсов катушки.

а) слева северный полюс,
б) слева южный полюс.
4.На рисунке изображена катушка с током. Определить положение полюсов катушки.

Слайд 43 5.Как будут взаимодействовать между собой эти катушки с током?

а) будут притягиваться,
б) будут отталкиваться.
5.Как будут взаимодействовать между собой эти катушки с током?

Слайд 44 6.Как будут взаимодействовать между собой эти катушки с током?

а) будут притягиваться,
б) будут отталкиваться.
6.Как будут взаимодействовать между собой эти катушки с током?

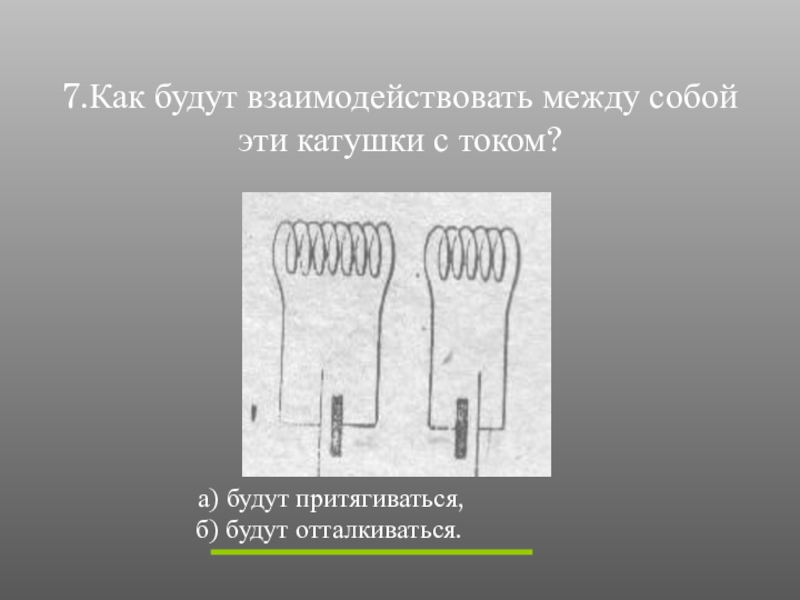

Слайд 45 7.Как будут взаимодействовать между собой эти катушки с током?

а) будут притягиваться,
б) будут отталкиваться.
7.Как будут взаимодействовать между собой эти катушки с током?

Слайд 46 8.Как будут взаимодействовать катушка с током и магнит?

а) будут отталкиваться,
б) будут притягиваться.

+

8.Как будут взаимодействовать катушка с током и магнит?

Слайд 47 9.Как направлен вектор магнитной индукции в центре кругового витка?

а) по направлению 1,
б) по направлению 2.
9.Как направлен вектор магнитной индукции в центре кругового витка?

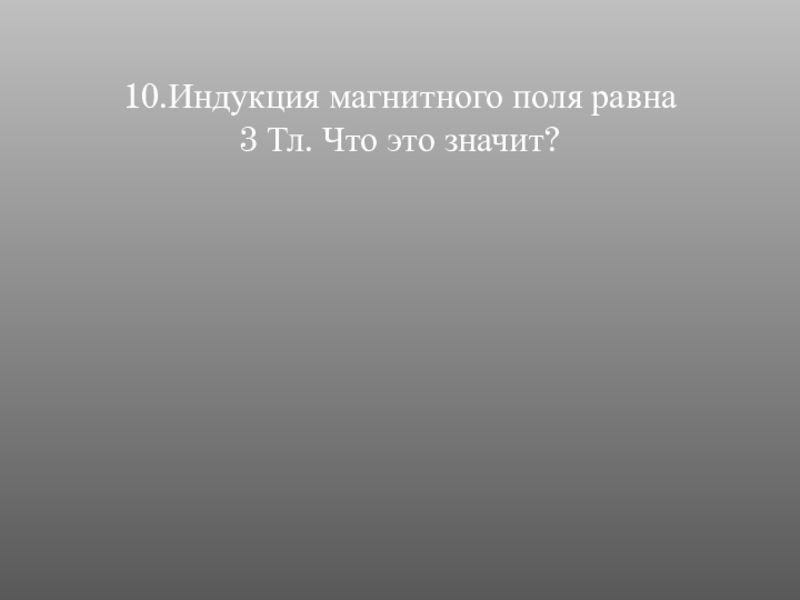

Слайд 48 10.Индукция магнитного поля равна 3 Тл. Что это значит?


10.Индукция магнитного поля равна  3 Тл. Что это значит?

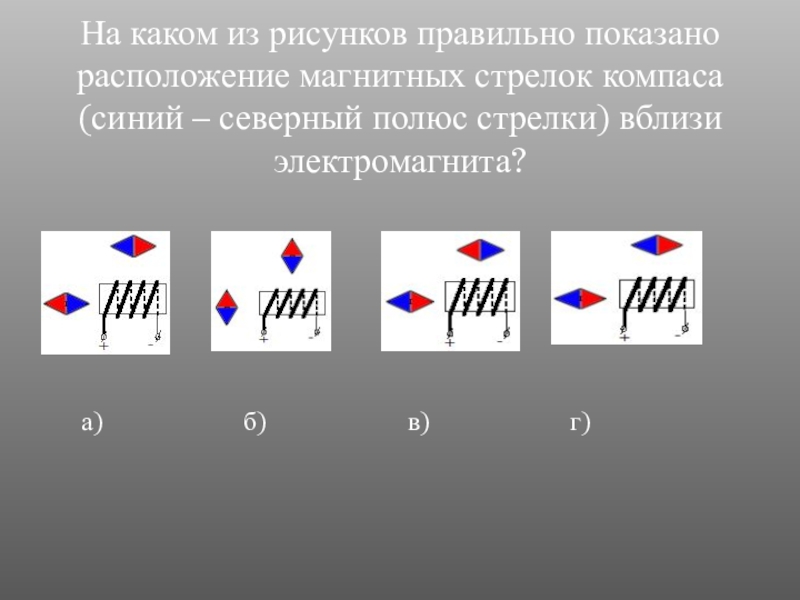

Слайд 49 На каком из рисунков правильно показано расположение магнитных стрелок компаса (синий

– северный полюс стрелки) вблизи электромагнита?

а) б) в) г)

На каком из рисунков правильно показано расположение магнитных стрелок компаса (синий – северный полюс стрелки) вблизи
