Презентация, доклад по физике на тему Магнитное поле.

Содержание

Слово «магнит» произошло от названия города Магнессии (теперь это город Маниса в Турции). «камень Геркулеса». «любящий камень», «мудрое железо», и «царственный камень»

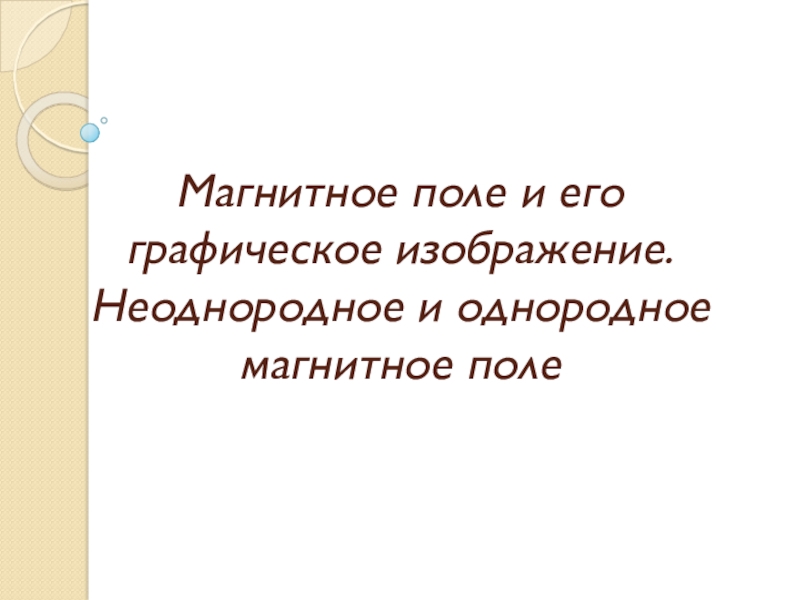

Слайд 1Магнитное поле и его графическое изображение. Неоднородное и однородное магнитное поле

Магнитное поле и его графическое изображение. Неоднородное и однородное магнитное поле

Слайд 2Слово «магнит» произошло от названия города Магнессии (теперь это город Маниса

в Турции).

«камень Геркулеса». «любящий камень», «мудрое железо», и «царственный камень»

Слово «магнит» произошло от названия города Магнессии (теперь это город Маниса в Турции). «камень  Геркулеса». «любящий

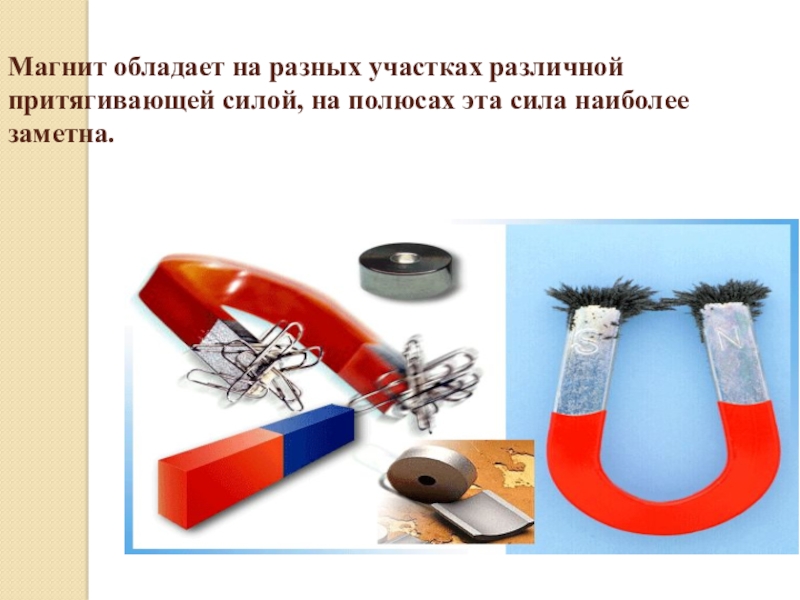

Слайд 3 Магнит обладает на разных участках различной притягивающей силой, на полюсах

эта сила наиболее заметна.
Магнит обладает на разных участках различной притягивающей силой, на полюсах эта сила наиболее

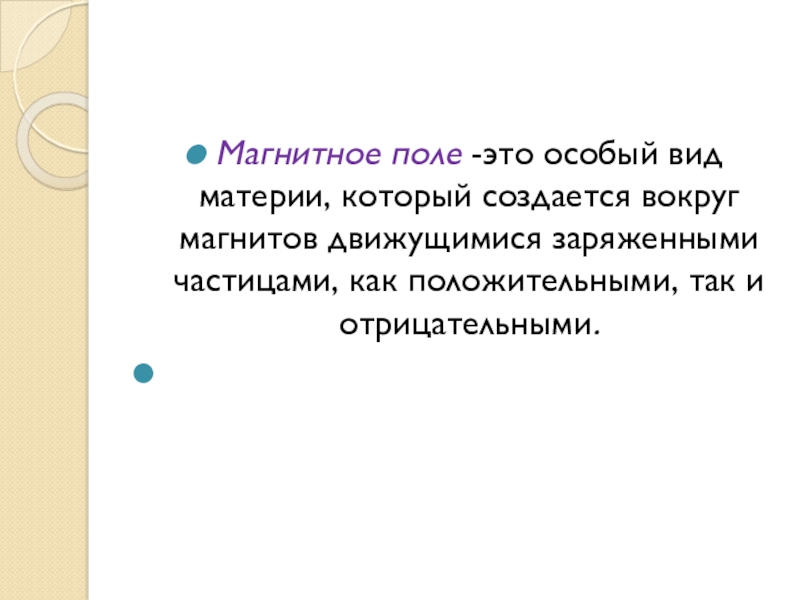

Слайд 5Магнитное поле -это особый вид материи, который создается вокруг магнитов движущимися

заряженными частицами, как положительными, так и отрицательными.


Магнитное поле -это особый вид материи, который создается вокруг магнитов движущимися заряженными частицами, как положительными, так и

Слайд 6Графическое изображение магнитного поля тока
Линии вдоль которых в магнитном поле располагаются

оси маленьких магнитных стрелок, называются линиями магнитного поля.
Магнитные линии магнитного поля тока представляют собой замкнутые кривые, охватывающие проводник
Направление, которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление магнитных линей магнитного поля.
Графическое изображение магнитного поля токаЛинии вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называются линиями

Слайд 7Расположение металлических опилок вокруг прямолинейного проводника с током.

Расположение металлических опилок вокруг прямолинейного проводника с током.

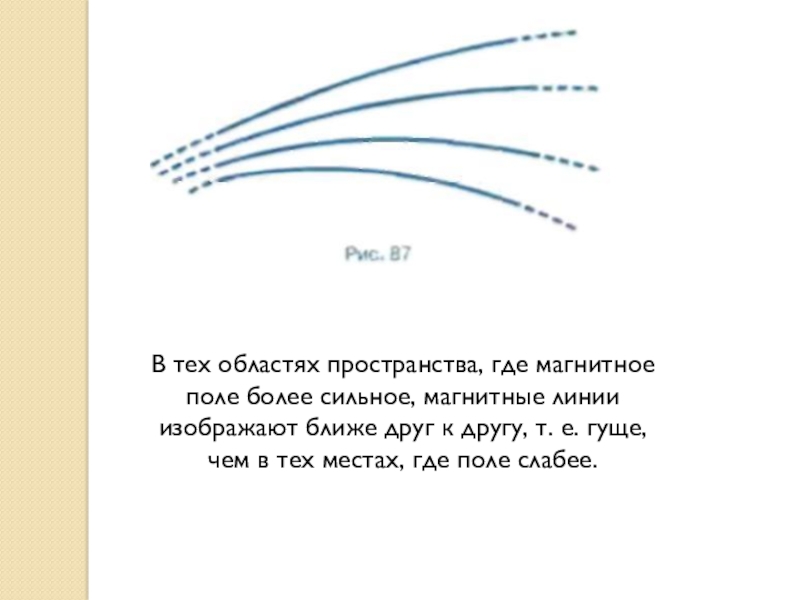

Слайд 8В тех областях пространства, где магнитное поле более сильное, магнитные линии

изображают ближе друг к другу, т. е. гуще, чем в тех местах, где поле слабее.
В тех областях пространства, где магнитное поле более сильное, магнитные линии изображают ближе друг к другу, т.

Слайд 9Неоднородное магнитное поле
Характеристика неоднородного магнитного поля:
магнитные линии искривлены;
густота магнитных линий различна;
сила,

с которой магнитное поле действует на магнитную стрелку, различна в разных точках этого поля по величине и направлению.
Неоднородное магнитное полеХарактеристика неоднородного магнитного поля:магнитные линии искривлены;густота магнитных линий различна;сила, с которой магнитное поле действует на

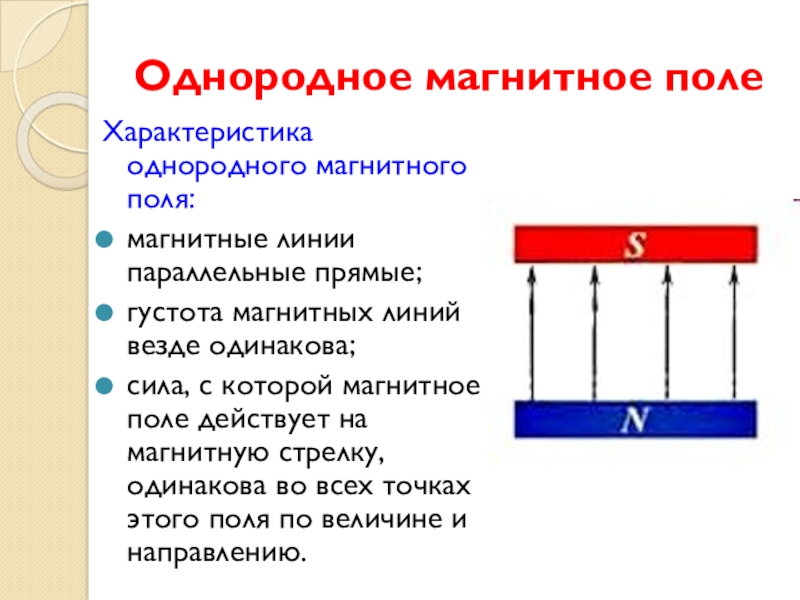

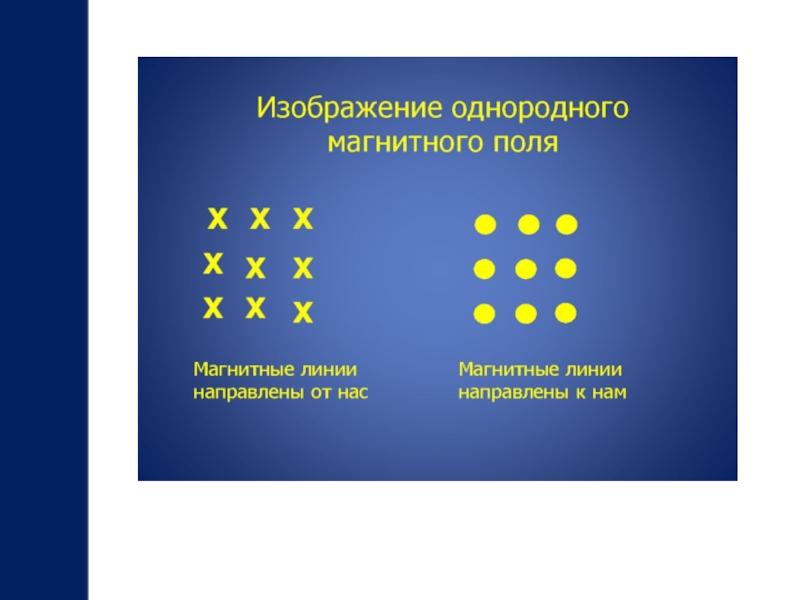

Слайд 10Однородное магнитное поле
Характеристика однородного магнитного поля:
магнитные линии параллельные прямые;
густота магнитных линий

везде одинакова;
сила, с которой магнитное поле действует на магнитную стрелку, одинакова во всех точках этого поля по величине и направлению.
Однородное магнитное полеХарактеристика однородного магнитного поля:магнитные линии параллельные прямые;густота магнитных линий везде одинакова;сила, с которой магнитное поле

Слайд 12На рисунке показана картина магнитных линий прямого тока. В какой точке

магнитное поле самое сильное?

а) б) в)

На рисунке показана картина магнитных линий прямого тока. В какой точке магнитное поле самое сильное?

Слайд 13

Направление тока и направление линий
его магнитного поля

Направление тока и направление линий его магнитного поля

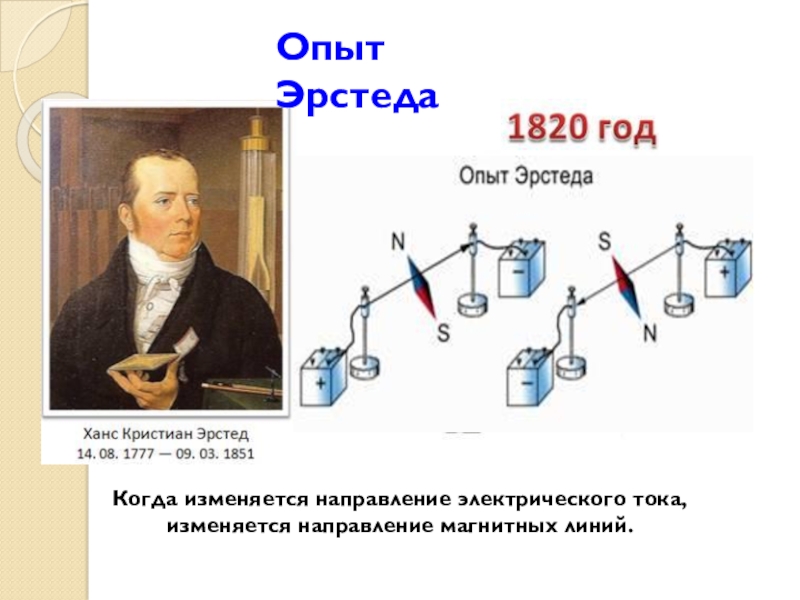

Слайд 14Опыт Эрстеда
Когда изменяется направление электрического тока, изменяется направление магнитных линий.

Опыт Эрстеда Когда изменяется направление электрического тока, изменяется направление магнитных линий.

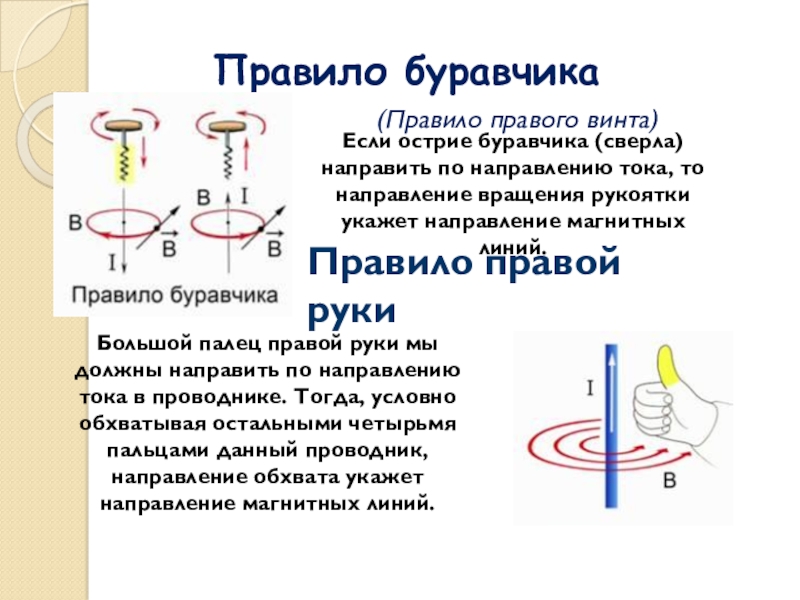

Слайд 15Правило буравчика
Если острие буравчика (сверла) направить по направлению тока, то направление

вращения рукоятки укажет направление магнитных линий.

(Правило правого винта)

Правило правой руки

Большой палец правой руки мы должны направить по направлению тока в проводнике. Тогда, условно обхватывая остальными четырьмя пальцами данный проводник, направление обхвата укажет направление магнитных линий.

Правило буравчикаЕсли острие буравчика (сверла) направить по направлению тока, то направление вращения рукоятки укажет направление магнитных линий.(Правило

Слайд 16Правило правой руки для соленоида
Соленоид (от греческих слов «трубка» и «образный»)

— это катушка цилиндрической формы из проволоки, витки которой намотаны вплотную друг к другу в одном направлении, а длина катушки значительно больше радиуса витка.

Если мы 4 пальца направим по току и отогнем большой палец, то его направление укажет на северный полюс соленоида или направление линий магнитного поля внутри соленоида.

Правило правой руки для соленоида Соленоид (от греческих слов «трубка» и «образный») — это катушка цилиндрической формы из

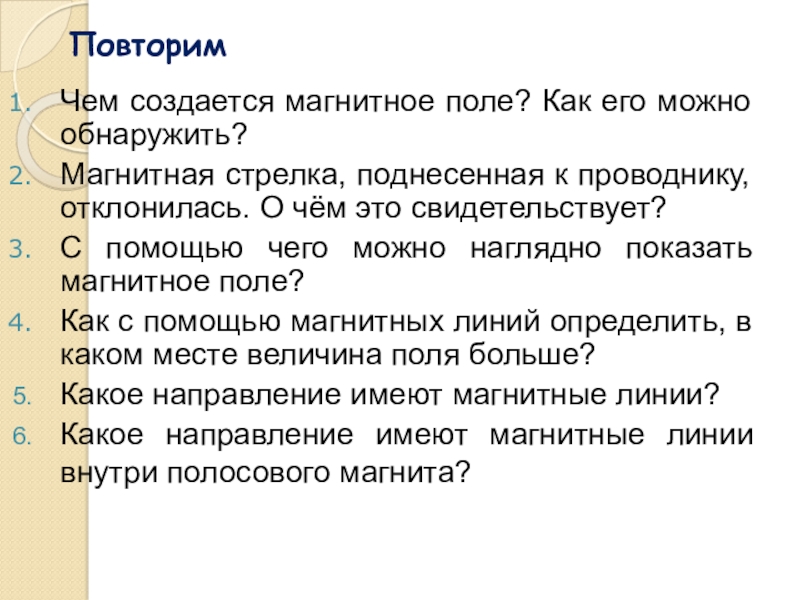

Слайд 17Повторим
Чем создается магнитное поле? Как его можно обнаружить?
Магнитная стрелка, поднесенная

к проводнику, отклонилась. О чём это свидетельствует?
С помощью чего можно наглядно показать магнитное поле?
Как с помощью магнитных линий определить, в каком месте величина поля больше?
Какое направление имеют магнитные линии?
Какое направление имеют магнитные линии внутри полосового магнита?

ПовторимЧем создается магнитное поле? Как его можно обнаружить? Магнитная стрелка, поднесенная к проводнику, отклонилась. О чём это

Слайд 18Самостоятельная работа
К магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной

плоскости чертежа, поднесли постоянный магнит.



При этом стрелка
А. Повернется на 180°
Б. Повернется на 90° по часовой стрелке
В. Повернется на 90° против часовой стрелки
Г. Останется в прежнем положении

N

S

Самостоятельная работаК магнитной стрелке, которая может поворачиваться вокруг вертикальной оси, перпендикулярной плоскости чертежа, поднесли постоянный магнит. При

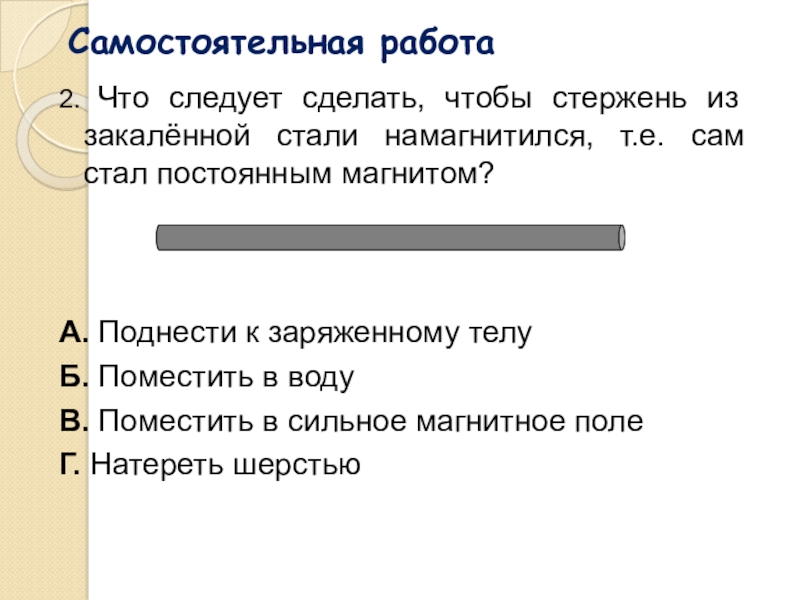

Слайд 19Самостоятельная работа
2. Что следует сделать, чтобы стержень из закалённой стали намагнитился,

т.е. сам стал постоянным магнитом?



А. Поднести к заряженному телу
Б. Поместить в воду
В. Поместить в сильное магнитное поле
Г. Натереть шерстью

Самостоятельная работа2. Что следует сделать, чтобы стержень из закалённой стали намагнитился, т.е. сам стал постоянным магнитом?А. Поднести

Слайд 20Самостоятельная работа

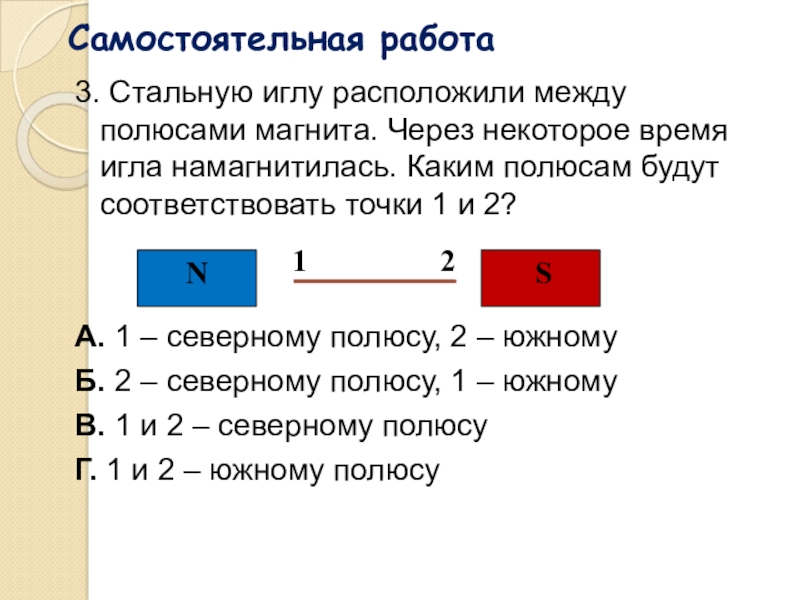

3. Стальную иглу расположили между полюсами магнита. Через некоторое время

игла намагнитилась. Каким полюсам будут соответствовать точки 1 и 2?


А. 1 – северному полюсу, 2 – южному
Б. 2 – северному полюсу, 1 – южному
В. 1 и 2 – северному полюсу
Г. 1 и 2 – южному полюсу

N

S

1 2

Самостоятельная работа3. Стальную иглу расположили между полюсами магнита. Через некоторое время игла намагнитилась. Каким полюсам будут соответствовать

Слайд 21Самостоятельная работа

4. Магнитное поле существует

А. Только вокруг движущихся электронов
Б. Только вокруг

движущихся положительных ионов
В. Только вокруг движущихся отрицательных ионов
Г. Вокруг всех движущихся заряженных частиц
Самостоятельная работа4. Магнитное поле существуетА. Только вокруг движущихся электроновБ. Только вокруг движущихся положительных ионовВ. Только вокруг движущихся

Слайд 22Самостоятельная работа
5. Магнитная стрелка, поднесенная к проводнику, отклонилась. Это свидетельствует

А. О

существовании вокруг проводника электрического поля
Б. О существовании вокруг проводника магнитного поля
В. Об изменении в проводнике силы тока
Г. Об изменении в проводнике направления тока
Самостоятельная работа5. Магнитная стрелка, поднесенная к проводнику, отклонилась. Это свидетельствуетА. О существовании вокруг проводника электрического поляБ. О

Слайд 23Самостоятельная работа
6. На рисунке указано положение магнитных линий поля, созданного полюсами

постоянного магнита. Определите направление этих линий.

А. Вверх
Б. Вниз
В. На нас
Г. От нас

S

N

Самостоятельная работа6. На рисунке указано положение магнитных линий поля, созданного полюсами постоянного магнита. Определите направление этих линий.А.

Слайд 24Самостоятельная работа

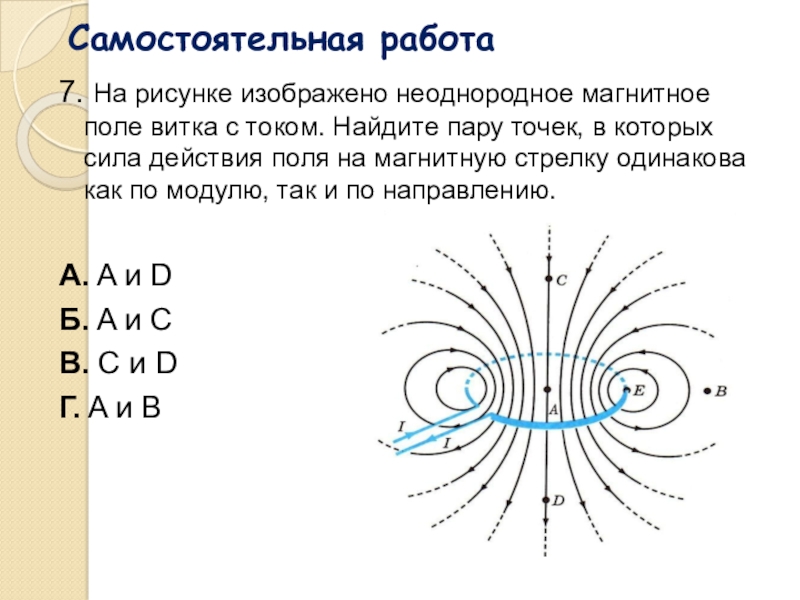

7. На рисунке изображено неоднородное магнитное поле витка с током.

Найдите пару точек, в которых сила действия поля на магнитную стрелку одинакова как по модулю, так и по направлению.

А. A и D
Б. A и C
В. C и D
Г. A и B
Самостоятельная работа7. На рисунке изображено неоднородное магнитное поле витка с током. Найдите пару точек, в которых сила
