Слайд 1Магнитное поле и его графическое изображение. Неоднородное и однородное магнитное поле

Магнитное поле и его графическое изображение. Неоднородное и однородное магнитное поле

Слайд 2Слово «магнит» произошло от названия города Магнессии (теперь это город Маниса

в Турции).

«камень Геркулеса». «любящий камень», «мудрое железо», и «царственный камень»

Слово «магнит» произошло от названия города Магнессии (теперь это город Маниса в Турции). «камень  Геркулеса». «любящий

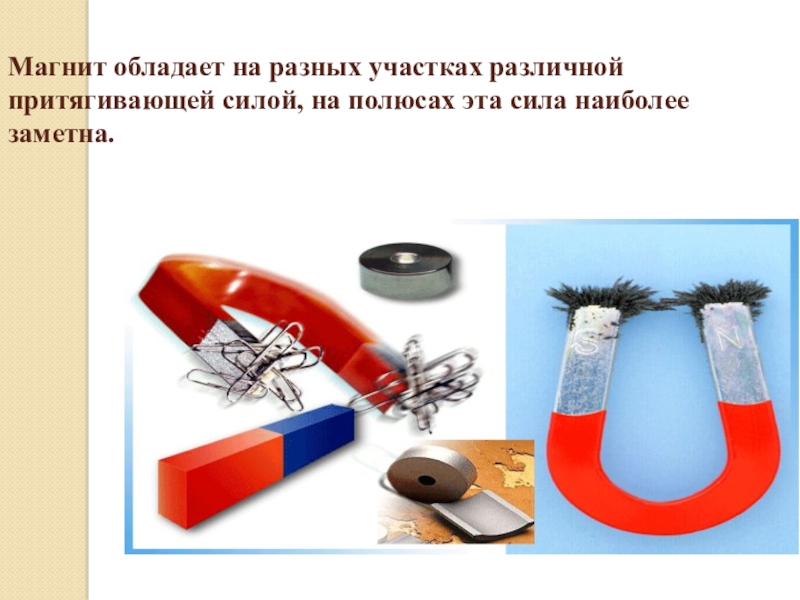

Слайд 3 Магнит обладает на разных участках различной притягивающей силой, на полюсах

эта сила наиболее заметна.
Магнит обладает на разных участках различной притягивающей силой, на полюсах эта сила наиболее

Слайд 5Магнитное поле -это особый вид материи, который создается вокруг магнитов движущимися

заряженными частицами, как положительными, так и отрицательными.


Магнитное поле -это особый вид материи, который создается вокруг магнитов движущимися заряженными частицами, как положительными, так и

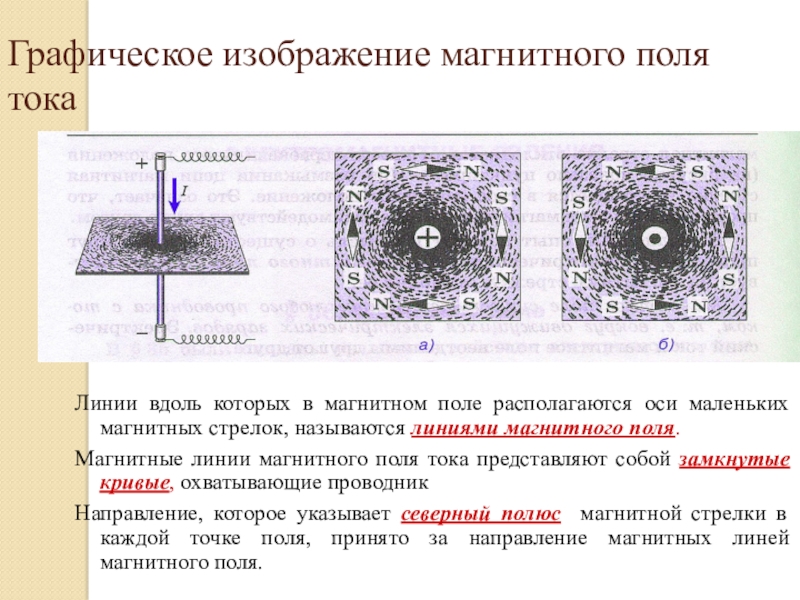

Слайд 6Графическое изображение магнитного поля тока
Линии вдоль которых в магнитном поле располагаются

оси маленьких магнитных стрелок, называются линиями магнитного поля.
Магнитные линии магнитного поля тока представляют собой замкнутые кривые, охватывающие проводник
Направление, которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление магнитных линей магнитного поля.
Графическое изображение магнитного поля токаЛинии вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называются линиями

Слайд 7Расположение металлических опилок вокруг прямолинейного проводника с током.

Расположение металлических опилок вокруг прямолинейного проводника с током.

Слайд 8В тех областях пространства, где магнитное поле более сильное, магнитные линии

изображают ближе друг к другу, т. е. гуще, чем в тех местах, где поле слабее.
В тех областях пространства, где магнитное поле более сильное, магнитные линии изображают ближе друг к другу, т.

Слайд 9Неоднородное магнитное поле
Характеристика неоднородного магнитного поля:
магнитные линии искривлены;
густота магнитных линий различна;
сила,

с которой магнитное поле действует на магнитную стрелку, различна в разных точках этого поля по величине и направлению.
Неоднородное магнитное полеХарактеристика неоднородного магнитного поля:магнитные линии искривлены;густота магнитных линий различна;сила, с которой магнитное поле действует на

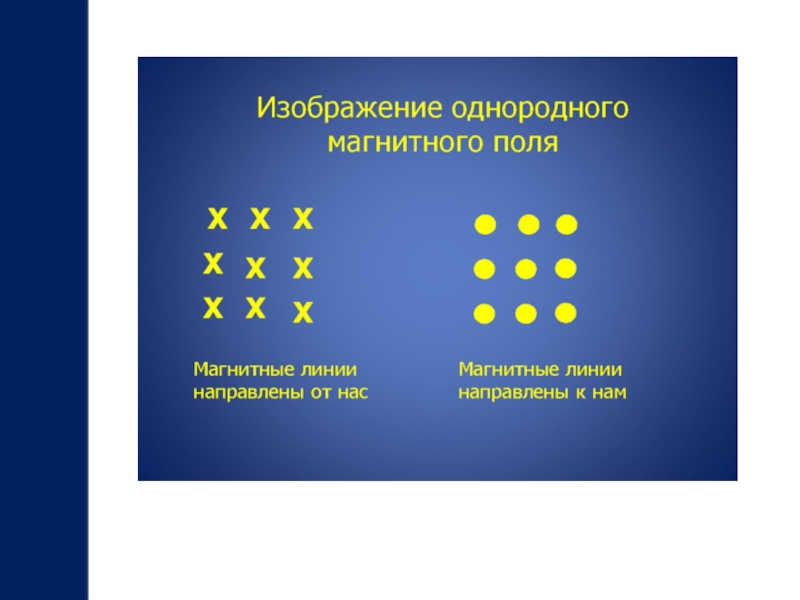

Слайд 10Однородное магнитное поле
Характеристика однородного магнитного поля:
магнитные линии параллельные прямые;
густота магнитных линий

везде одинакова;
сила, с которой магнитное поле действует на магнитную стрелку, одинакова во всех точках этого поля по величине и направлению.
Однородное магнитное полеХарактеристика однородного магнитного поля:магнитные линии параллельные прямые;густота магнитных линий везде одинакова;сила, с которой магнитное поле

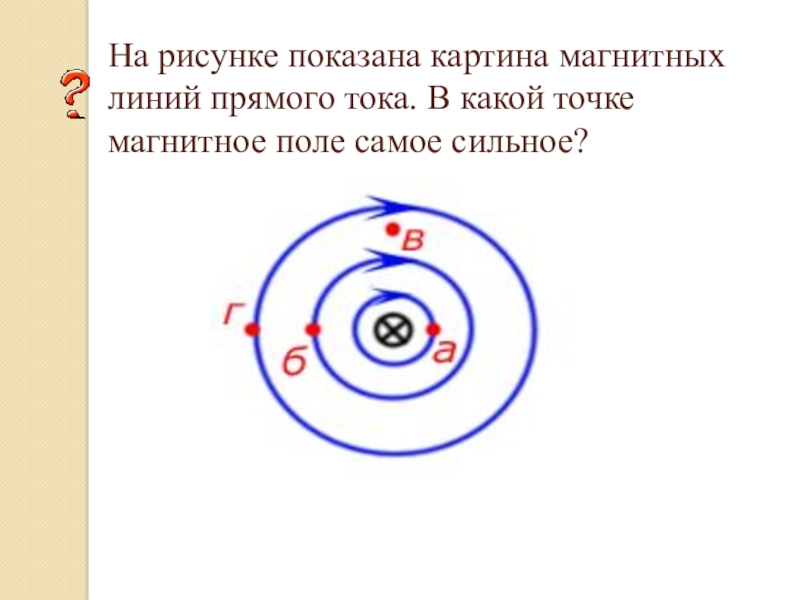

Слайд 12На рисунке показана картина магнитных линий прямого тока. В какой точке

магнитное поле самое сильное?

а) б) в)

На рисунке показана картина магнитных линий прямого тока. В какой точке магнитное поле самое сильное?

Слайд 13Домашнее задание:
§ 43, 44.
Упражнение 34.

Домашнее задание:§ 43, 44. Упражнение 34.
