Презентация, доклад по физике на тему Магнитное поле.

Содержание

Магнитное поле существует вокруг любого проводника с током, то есть вокруг движущихся электрических зарядов. Опыт Эрстеда (1820 год)

Слайд 1Магнитное поле

Магнитное поле

Слайд 2Магнитное поле существует вокруг любого проводника с током, то есть вокруг

движущихся электрических зарядов.

Опыт Эрстеда (1820 год)



Магнитное поле существует вокруг любого проводника с током, то есть вокруг движущихся электрических зарядов.  Опыт Эрстеда

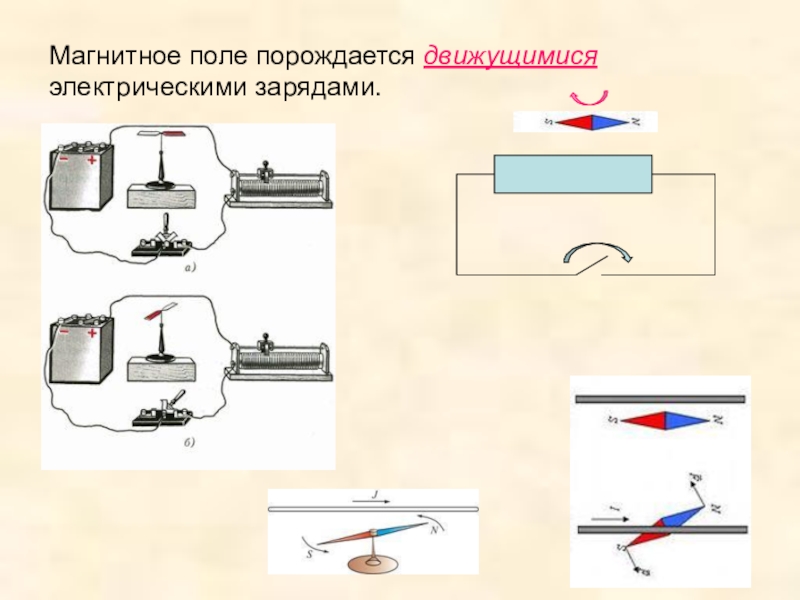

Слайд 3Магнитное поле порождается движущимися
электрическими зарядами.

Магнитное поле порождается движущимися электрическими зарядами.

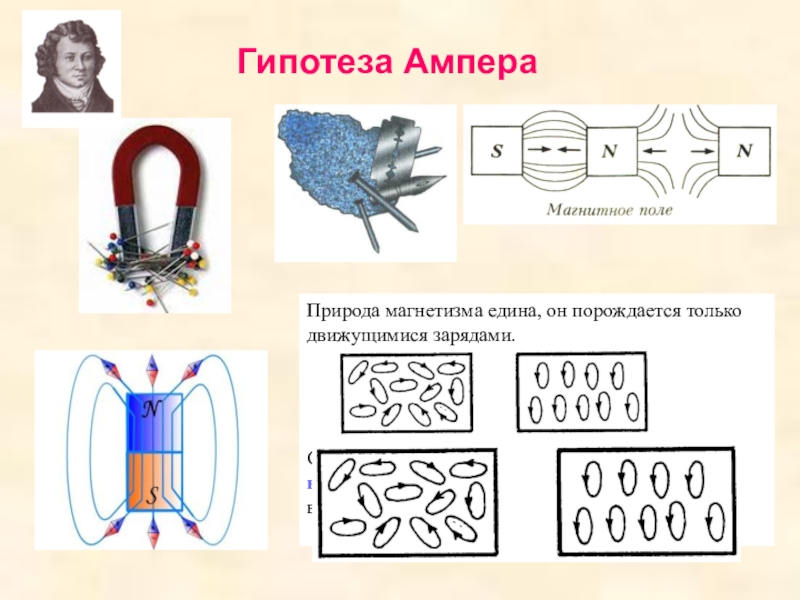

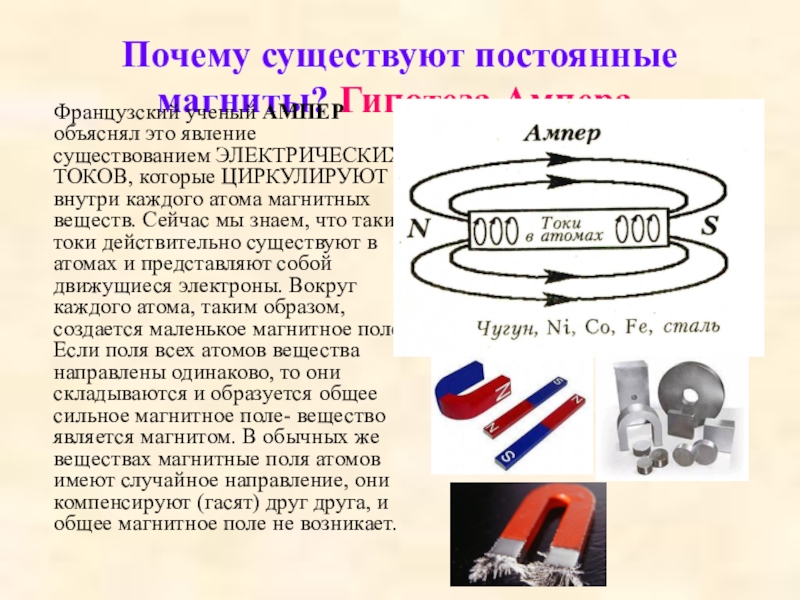

Слайд 4Почему существуют постоянные магниты? Гипотеза Ампера.
Французский ученый

АМПЕР объяснял это явление существованием ЭЛЕКТРИЧЕСКИХ ТОКОВ, которые ЦИРКУЛИРУЮТ внутри каждого атома магнитных веществ. Сейчас мы знаем, что такие токи действительно существуют в атомах и представляют собой движущиеся электроны. Вокруг каждого атома, таким образом, создается маленькое магнитное поле. Если поля всех атомов вещества направлены одинаково, то они складываются и образуется общее сильное магнитное поле- вещество является магнитом. В обычных же веществах магнитные поля атомов имеют случайное направление, они компенсируют (гасят) друг друга, и общее магнитное поле не возникает.
Почему существуют постоянные магниты? Гипотеза Ампера.    Французский ученый АМПЕР объяснял это явление существованием ЭЛЕКТРИЧЕСКИХ

Слайд 6Опыт Ампера
Андре Мари Ампер

Опыт АмпераАндре Мари Ампер

Слайд 7Магнитное действие тока
Если медный провод, покрытый изоляционным материалом, нужно намотать на

железный гвоздь, а концы провода соединить с источником тока , то когда цепь замкнута, гвоздь становится магнитом (намагничивается) и притягивает небольшие железные предметы: гвоздики, железные стружки, опилки. С исчезновением тока в обмотке (при размыкании цепи) гвоздь размагничивается.
Магнитное действие токаЕсли медный провод, покрытый изоляционным материалом, нужно намотать на железный гвоздь, а концы провода соединить

Слайд 8Определите направление магнитных линий
магнитного поля прямого тока

В чем состоял опыт

Ампера?
Какой вывод следовал из этого опыта?
Определите направление магнитных линий магнитного поля прямого токаВ чем состоял опыт Ампера? Какой вывод следовал из этого

Слайд 9Проявляется магнитное действие, например, в том, что между проводниками с током

возникают силы взаимодействия, которые называются магнитными силами.
Проявляется магнитное действие, например, в том, что между проводниками с током возникают силы взаимодействия, которые называются магнитными

Слайд 10Магнитное поле обнаруживают по действию на движущиеся
заряженные частицы (электрический ток)

Магнитное поле обнаруживают по действию на движущиеся заряженные частицы (электрический ток)

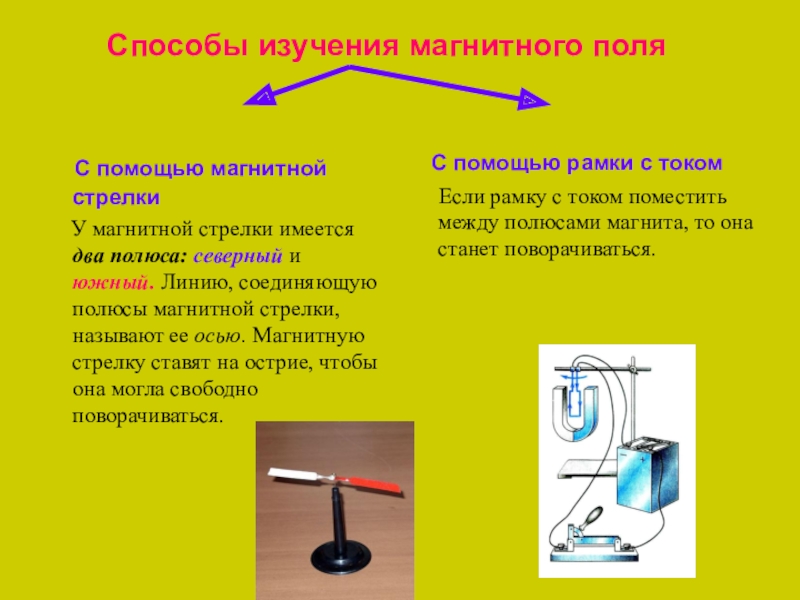

Слайд 11 С помощью магнитной стрелки
У магнитной стрелки имеется

два полюса: северный и южный. Линию, соединяющую полюсы магнитной стрелки, называют ее осью. Магнитную стрелку ставят на острие, чтобы она могла свободно поворачиваться.

С помощью рамки с током
Если рамку с током поместить между полюсами магнита, то она станет поворачиваться.

С помощью магнитной стрелки  У магнитной стрелки имеется два полюса: северный и южный. Линию,

Слайд 12 Магнитные линии
Увидеть» магнитное поле

можно с помощью множества маленьких магнитных стрелок. Такими стрелками в магнитном поле становятся железные опилки.
Если их насыпать на лист бумаги вокруг проводника с током и слегка встряхнуть, то они расположатся в определенном порядке - образуя замкнутые круговые линии.
Линии, вдоль которых в магнитном поле располагаются оси маленьких «магнитных стрелок», называются СИЛОВЫМИ ЛИНИЯМИ магнитного поля.
Магнитные линииУвидеть» магнитное поле можно с помощью множества маленьких магнитных

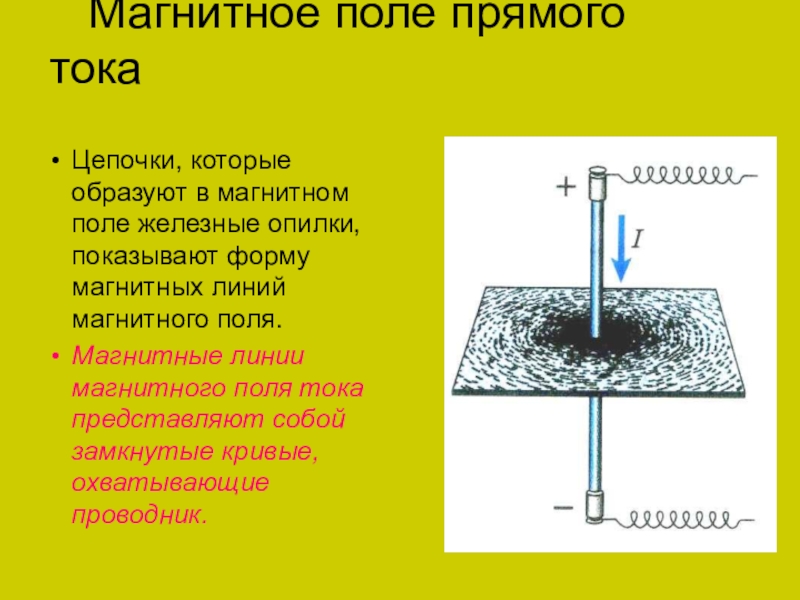

Слайд 13 Магнитное поле прямого тока
Цепочки, которые образуют в магнитном поле

железные опилки, показывают форму магнитных линий магнитного поля.
Магнитные линии магнитного поля тока представляют собой замкнутые кривые, охватывающие проводник.
Магнитное поле прямого токаЦепочки, которые образуют в магнитном поле железные опилки, показывают форму магнитных линий

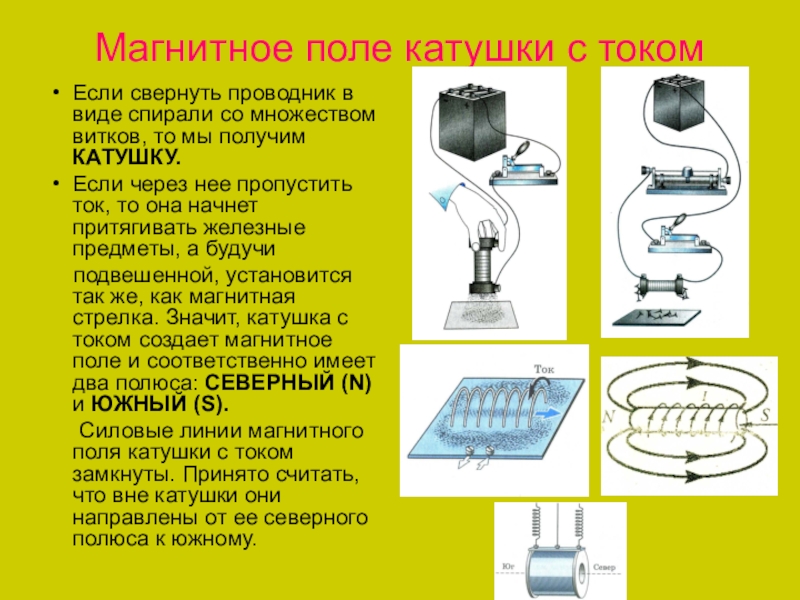

Слайд 14Магнитное поле катушки с током
Если свернуть проводник в виде спирали со

множеством витков, то мы получим КАТУШКУ.
Если через нее пропустить ток, то она начнет притягивать железные предметы, а будучи
подвешенной, установится так же, как магнитная стрелка. Значит, катушка с током создает магнитное поле и соответственно имеет два полюса: СЕВЕРНЫЙ (N) и ЮЖНЫЙ (S).
Силовые линии магнитного поля катушки с током замкнуты. Принято считать, что вне катушки они направлены от ее северного полюса к южному.
Магнитное поле катушки с токомЕсли свернуть проводник в виде спирали со множеством витков, то мы получим КАТУШКУ.

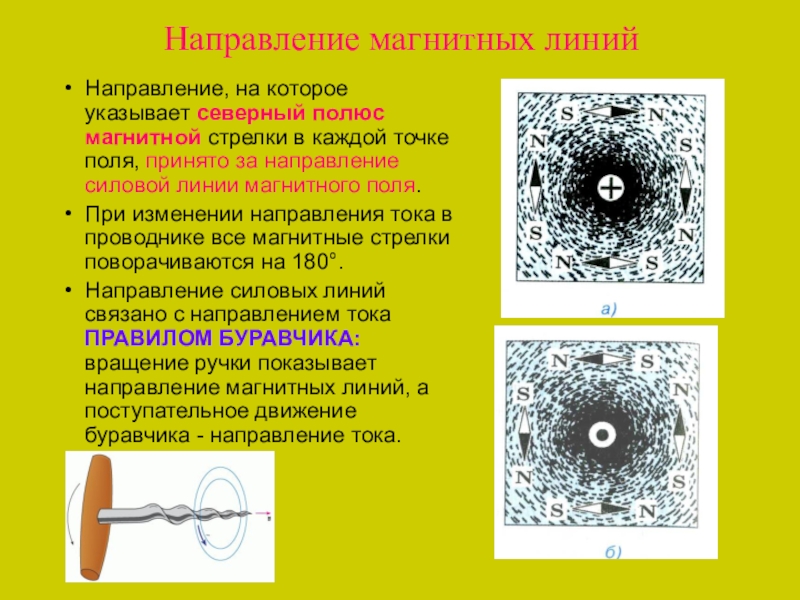

Слайд 15Направление магнитных линий
Направление, на которое указывает северный полюс магнитной стрелки в

каждой точке поля, принято за направление силовой линии магнитного поля.
При изменении направления тока в проводнике все магнитные стрелки поворачиваются на 180°.
Направление силовых линий связано с направлением тока ПРАВИЛОМ БУРАВЧИКА: вращение ручки показывает направление магнитных линий, а поступательное движение буравчика - направление тока.
Направление магнитных линийНаправление, на которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление

Слайд 16 Правило буравчика
Вращение ручки показывает направление магнитных линий,
а

поступательное движение буравчика - направление тока.

Правило правой руки


Правило буравчикаВращение ручки показывает направление магнитных линий,  а поступательное движение буравчика - направление тока.

Слайд 17Вопросы для повторения по теме «Магнитное поле.
Магнитная индукция»
Чем порождается магнитное

поле?

Как можно обнаружить магнитное поле?


Кто впервые из учёных доказал, что вокруг
проводника с током существует магнитное поле?



С помощью чего изображают магнитное поле?

Что такое магнитные линии?


Что представляют собой магнитные линии
прямого проводника с током?



Что представляют собой магнитные линии
катушки с током?

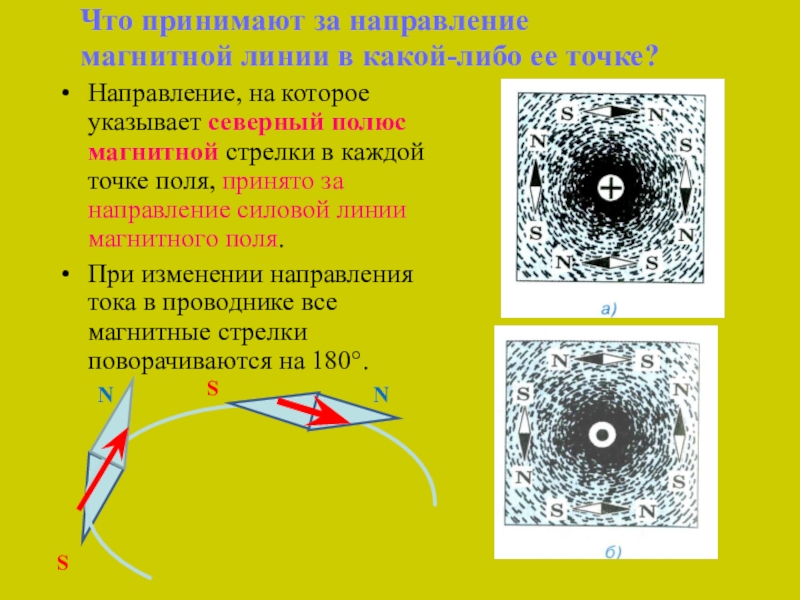

Что принимают за направление
магнитной линии в какой-либо ее точке?

Направление, на которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление силовой линии магнитного поля.
При изменении направления тока в проводнике все магнитные стрелки поворачиваются на 180°.

S

Вопросы для повторения по теме «Магнитное поле. Магнитная индукция»Чем порождается магнитное поле?Как можно обнаружить магнитное поле?Кто впервые

Слайд 18МАГНИТНОЕ ПОЛЕ - это особый вид материи, посредством
которой осуществляется взаимодействие

между
движущимися электрически заряженными частицами.

СВОЙСТВА ( стационарного) МАГНИТНОГО ПОЛЯ:

Постоянное (или стационарное) магнитное поле - это магнитное поле,
неизменяющееся во времени .
Магнитное поле создается движущимися заряженными частицами и
телами, проводниками с током, постоянными магнитами.
2. Магнитное поле действует на движущиеся заряженные частицы и тела,
на проводники с током, на постоянные магниты, на рамку с током.
3. Магнитное поле вихревое: его магнитные линии замкнуты.

МАГНИТНОЕ ПОЛЕ - это особый вид материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами.

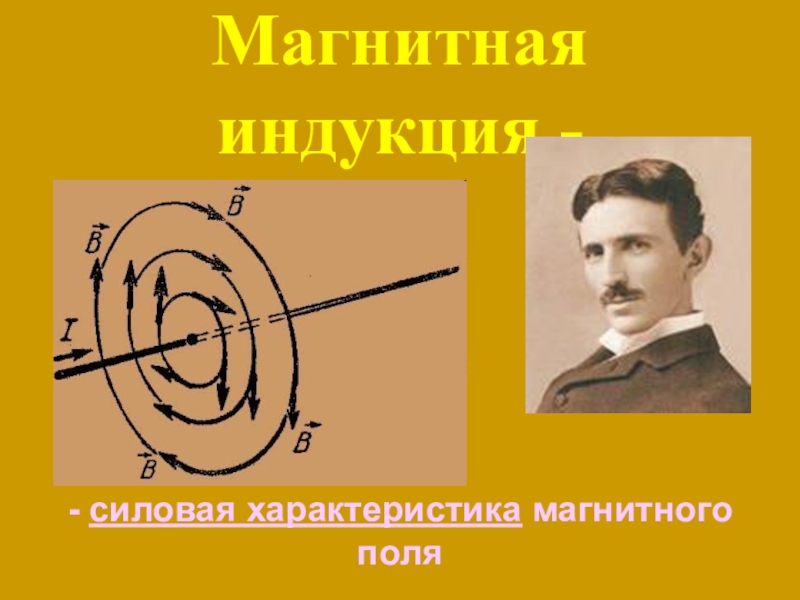

Слайд 19- силовая характеристика магнитного поля

- силовая характеристика магнитного поля

Слайд 20Магнитная индукция - силовая характеристика
магнитного поля
Модуль вектора магнитной индукции равен
отношению

силы Ампера к силе тока в проводнике
и к длине проводника



Направление вектора магнитной индукции
совпадает с направлением магнитных линий
и направлен по касательной в каждой точке
магнитной линии


Единица измерения магнитной индукции – Тесла (Тл)


Магнитная индукция магнитного поля




Международная команда астрономов –исследователей
проводила изучение необычного пульсара, находящегося
в 400 000 световых годах от Земли. Эта звезда является
вращающейся нейтронной звездой, которая время
от времени излучает мощные всплески гамма-лучей.
В результате было установлено,
что этот источник является самым мощным
из известных на сегодняшний день магнитом во Вселенной.


Магнитная индукция - силовая характеристика магнитного поляМодуль вектора магнитной индукции равенотношению силы Ампера к силе тока в

Слайд 21На провод обмотки якоря электродвигателя при силе тока 20А действует сила

1Н. Определите магнитную индукцию в месте расположения провода, если длина провода 20 см.
На провод обмотки якоря электродвигателя при силе тока 20А действует сила 1Н. Определите магнитную индукцию в месте

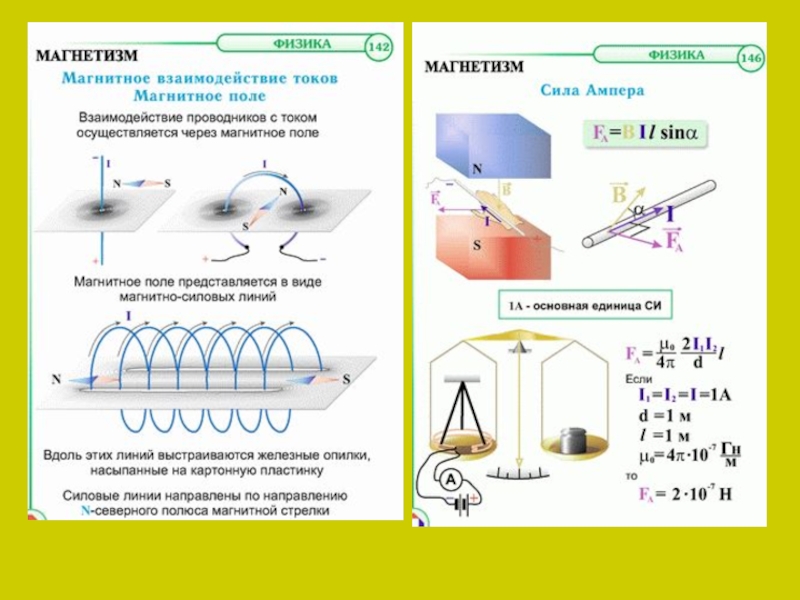

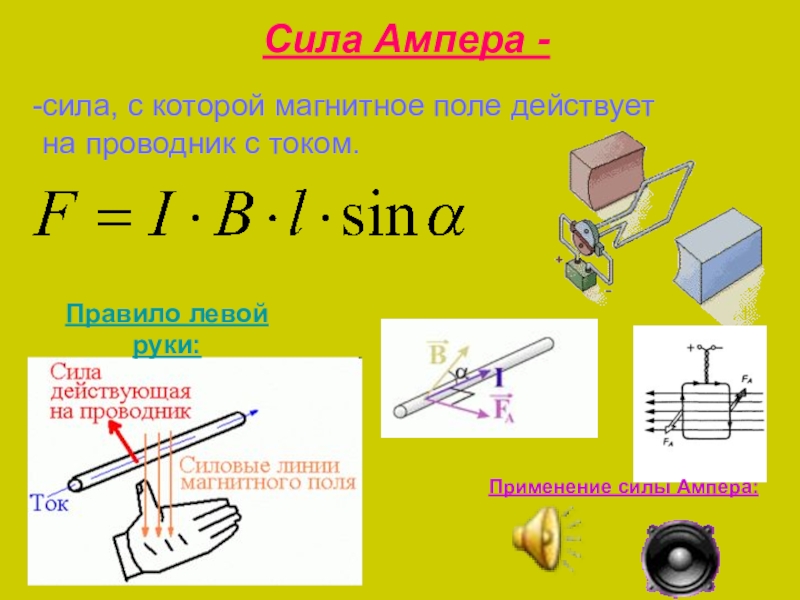

Слайд 22Сила Ампера -
сила, с которой магнитное поле действует
на проводник с током.

Сила Ампера -сила, с которой магнитное поле действуетна проводник с током.
