Слайд 1Магнитное поле.
Сухова Ксения Юлиановна
учитель физики ГБОУ лицея №470
Калининского района г.С-Пб

Магнитное поле.Сухова Ксения Юлиановнаучитель физики ГБОУ лицея №470Калининского района г.С-Пб

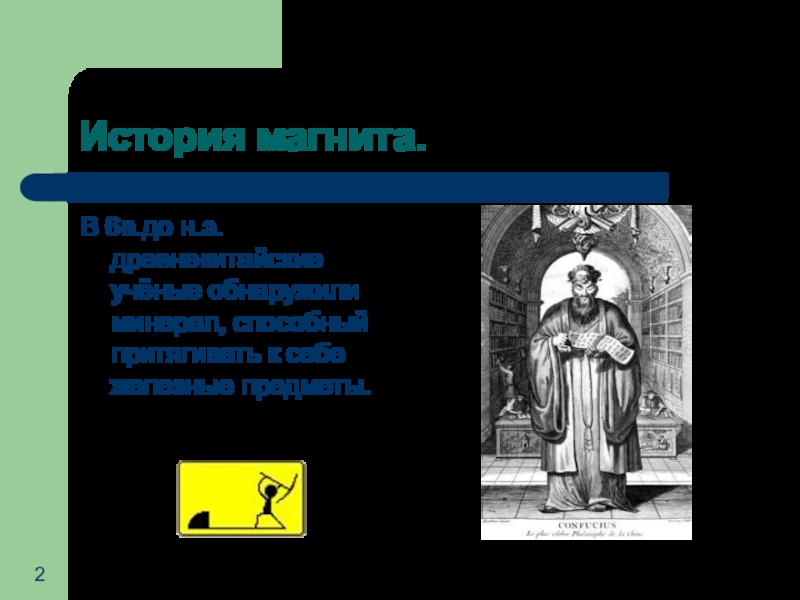

Слайд 2История магнита.
В 6в.до н.э. древнекитайские учёные обнаружили минерал, способный притягивать к

себе железные предметы.
История магнита.В 6в.до н.э. древнекитайские учёные обнаружили минерал, способный притягивать к себе железные предметы.

Слайд 3История магнита.
В древние времена магниту приписывали свойства «живой души». Магнит «устремлялся

к железу по той же причине, что и собака к куску мяса».
Теперь люди уже знают, что вокруг магнита существует магнитное поле.
История магнита.В древние времена магниту приписывали свойства «живой души». Магнит «устремлялся к железу по той же причине,

Слайд 4Магнитное поле.
Магнитное поле это особый вид материи. Существует вокруг движущихся электрических зарядов

(в том числе вокруг проводника с током). В 1820году Эрстед обнаружил, что магнитное поле порождается электрическим током.
Магнитное поле.Магнитное поле это особый вид материи. Существует вокруг движущихся электрических зарядов (в том числе вокруг проводника

Слайд 5Гипотеза Ампера:
В 1821году Ампер предположил, что магнитные свойства постоянных магнитов обусловлены

множеством круговых токов, циркулирующих внутри молекул этих тел.
Гипотеза Ампера:В 1821году Ампер предположил, что магнитные свойства постоянных магнитов обусловлены множеством круговых токов, циркулирующих внутри молекул

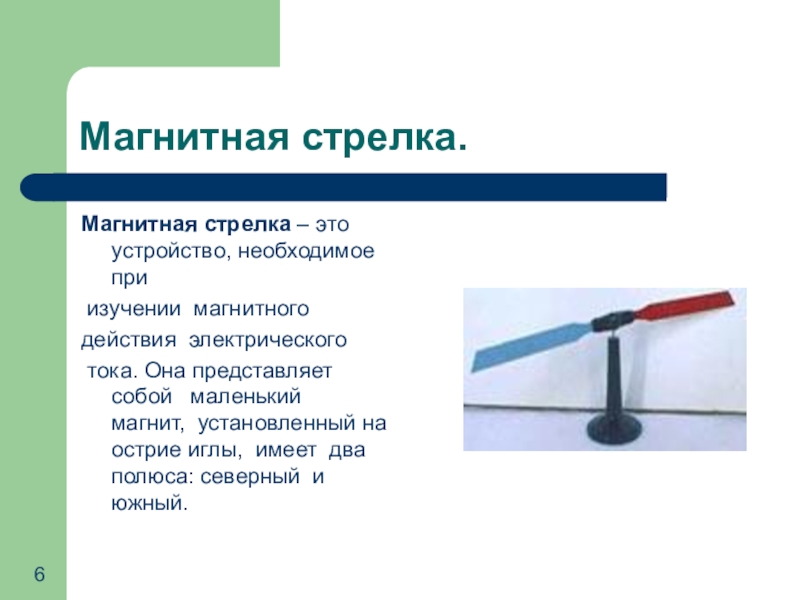

Слайд 6Магнитная стрелка.
Магнитная стрелка – это устройство, необходимое   при
изучении  магнитного
действия

электрического
тока. Она представляет собой   маленький  магнит,  установленный на острие иглы,  имеет  два  полюса: северный  и  южный.
Магнитная стрелка.Магнитная стрелка – это устройство, необходимое   при  изучении  магнитного действия  электрического  тока. Она представляет собой

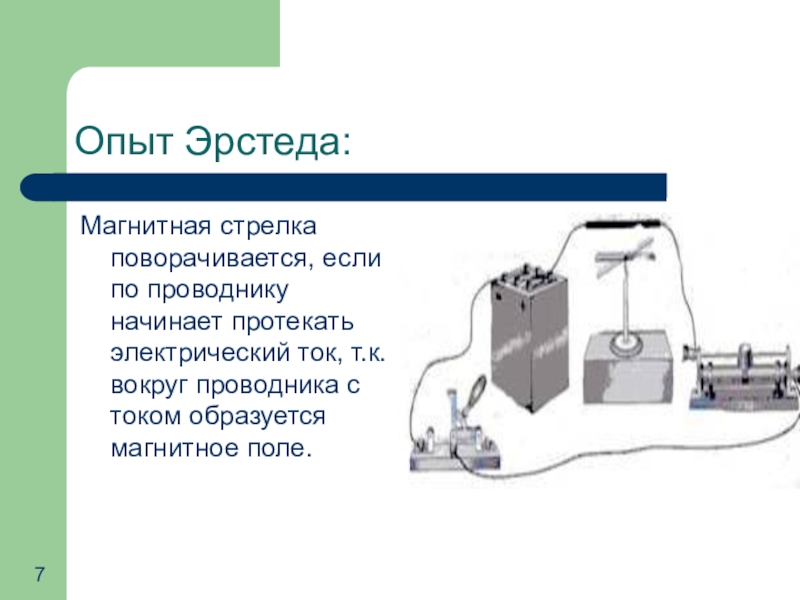

Слайд 7Опыт Эрстеда:
Магнитная стрелка поворачивается, если по проводнику начинает протекать электрический ток,

т.к. вокруг проводника с током образуется магнитное поле.
Опыт Эрстеда:Магнитная стрелка поворачивается, если по проводнику начинает протекать электрический ток, т.к. вокруг проводника с током образуется

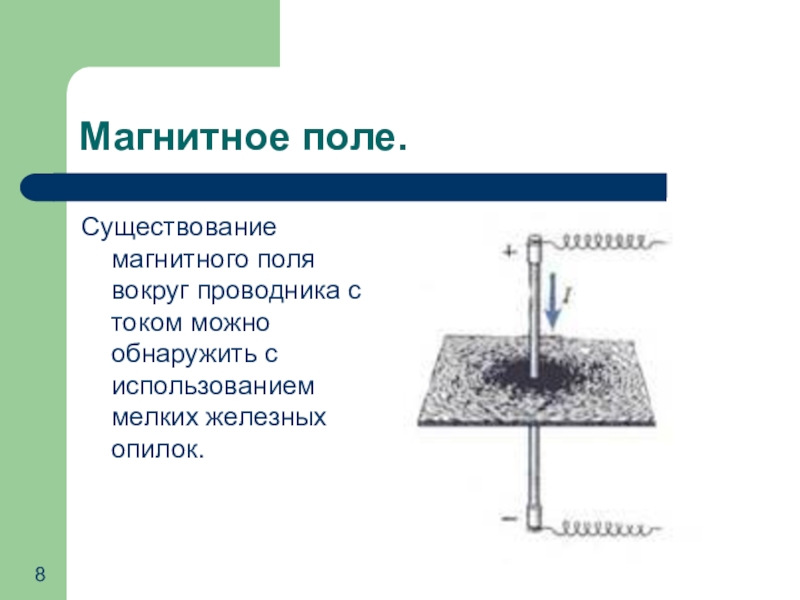

Слайд 8Магнитное поле.
Существование магнитного поля вокруг проводника с током можно обнаружить с

использованием мелких железных опилок.
Магнитное поле.Существование магнитного поля вокруг проводника с током можно обнаружить с использованием мелких железных опилок.

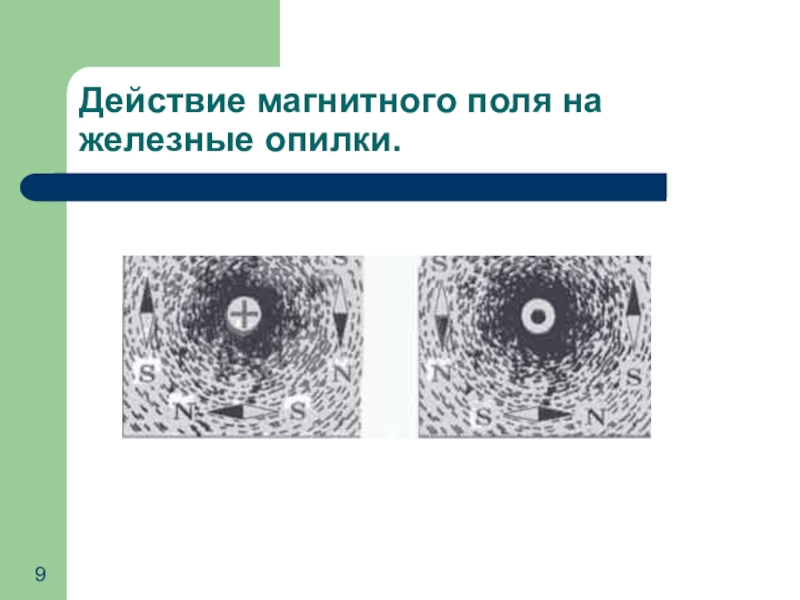

Слайд 9Действие магнитного поля на железные опилки.

Действие магнитного поля на железные опилки.

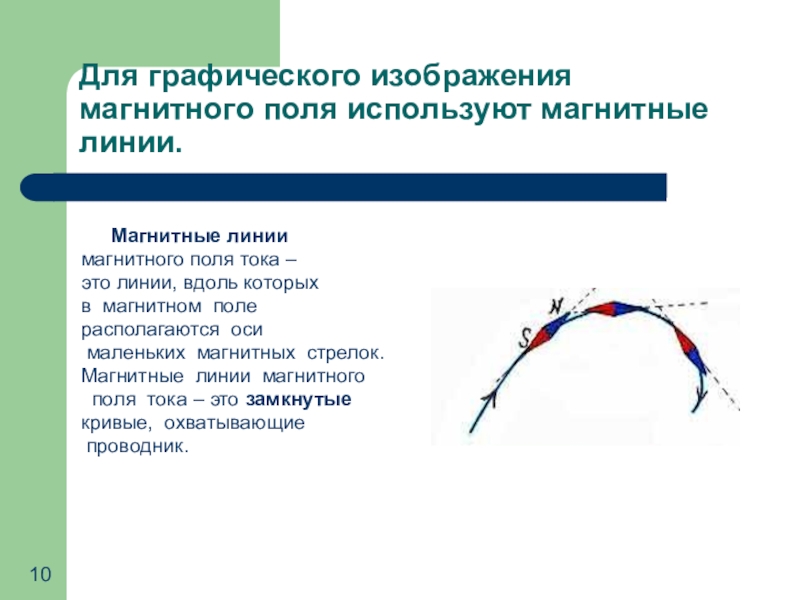

Слайд 10Для графического изображения магнитного поля используют магнитные линии.
Магнитные линии
магнитного поля тока –
это линии, вдоль

которых
в  магнитном  поле
располагаются  оси
маленьких  магнитных  стрелок.
Магнитные  линии  магнитного
  поля  тока – это замкнутые
кривые,  охватывающие
проводник.
Для графического изображения магнитного поля используют магнитные линии. Магнитные линии магнитного поля тока –это линии, вдоль которых в  магнитном  поле располагаются  оси  маленьких

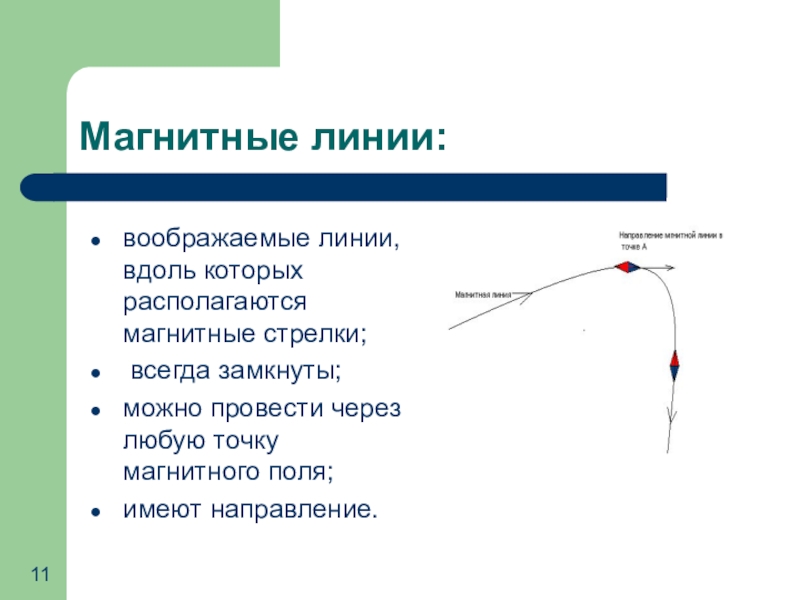

Слайд 11Магнитные линии:
воображаемые линии, вдоль которых располагаются магнитные стрелки;
всегда замкнуты;
можно провести

через любую точку магнитного поля;
имеют направление.
Магнитные линии:воображаемые линии, вдоль которых располагаются магнитные стрелки; всегда замкнуты;можно провести через любую точку магнитного поля;имеют направление.

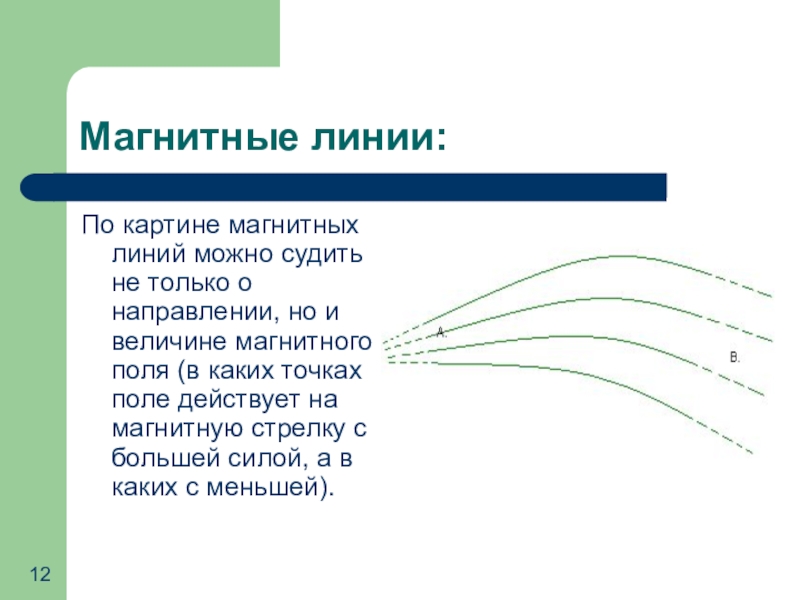

Слайд 12Магнитные линии:
По картине магнитных линий можно судить не только о направлении,

но и величине магнитного поля (в каких точках поле действует на магнитную стрелку с большей силой, а в каких с меньшей).
Магнитные линии:По картине магнитных линий можно судить не только о направлении, но и величине магнитного поля (в

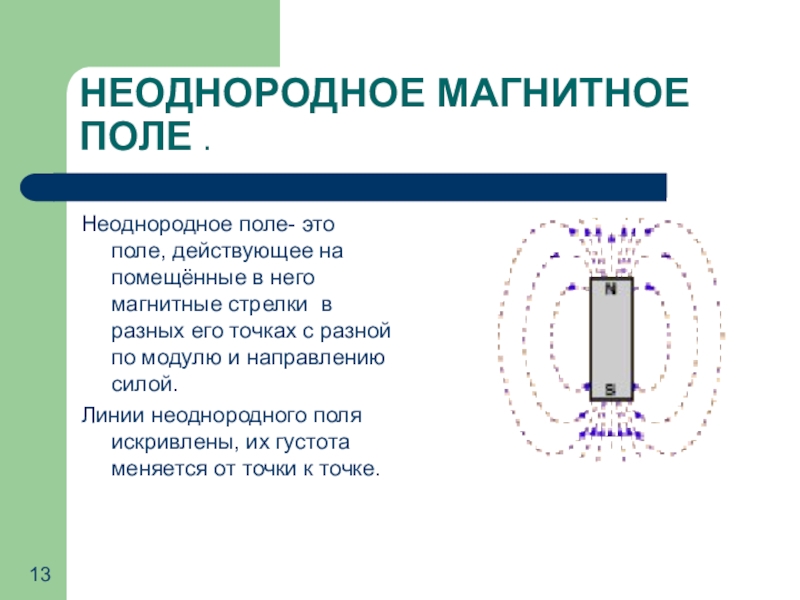

Слайд 13НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ .
Неоднородное поле- это поле, действующее на помещённые в

него магнитные стрелки в разных его точках с разной по модулю и направлению силой.
Линии неоднородного поля искривлены, их густота меняется от точки к точке.

НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ .Неоднородное поле- это поле, действующее на помещённые в него магнитные стрелки в разных его

Слайд 14Где существует неоднородное магнитное поле?

1. Вокруг прямого проводника с током

Где существует неоднородное магнитное поле?1. Вокруг прямого проводника с током

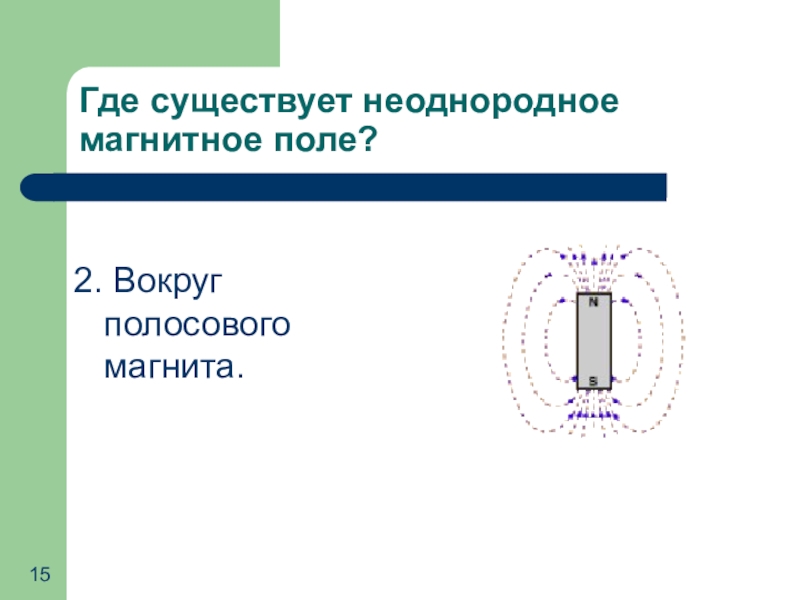

Слайд 15Где существует неоднородное магнитное поле?

2. Вокруг полосового магнита.

Где существует неоднородное магнитное поле?2. Вокруг полосового магнита.

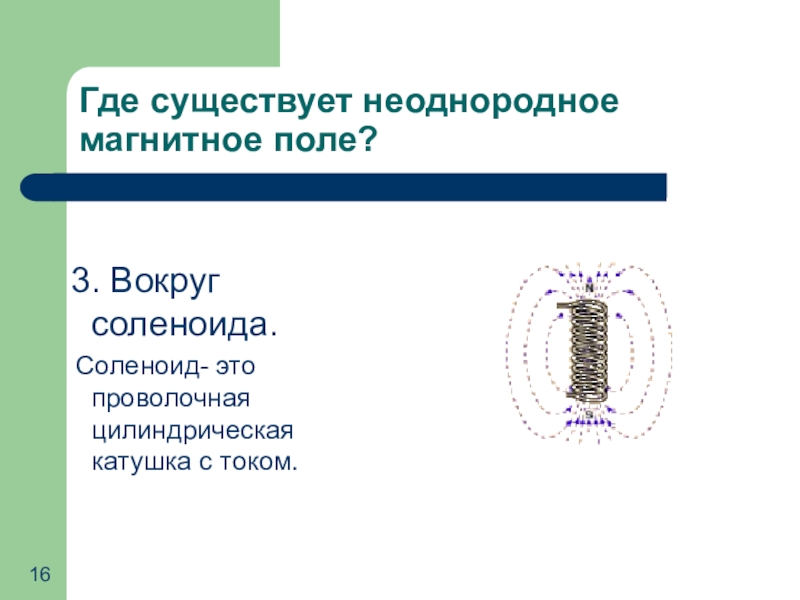

Слайд 16Где существует неоднородное магнитное поле?

3. Вокруг соленоида.
Соленоид- это

проволочная цилиндрическая катушка с током.
Где существует неоднородное магнитное поле? 3. Вокруг  соленоида. Соленоид- это проволочная цилиндрическая катушка с током.

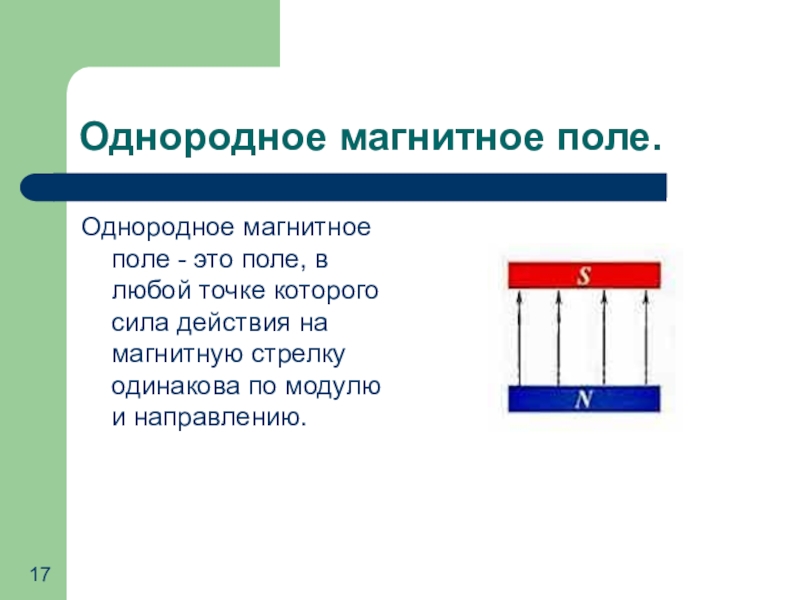

Слайд 17Однородное магнитное поле.
Однородное магнитное поле - это поле, в любой точке

которого сила действия на магнитную стрелку одинакова по модулю и направлению.
Однородное магнитное поле.Однородное магнитное поле - это поле, в любой точке которого сила действия на магнитную стрелку

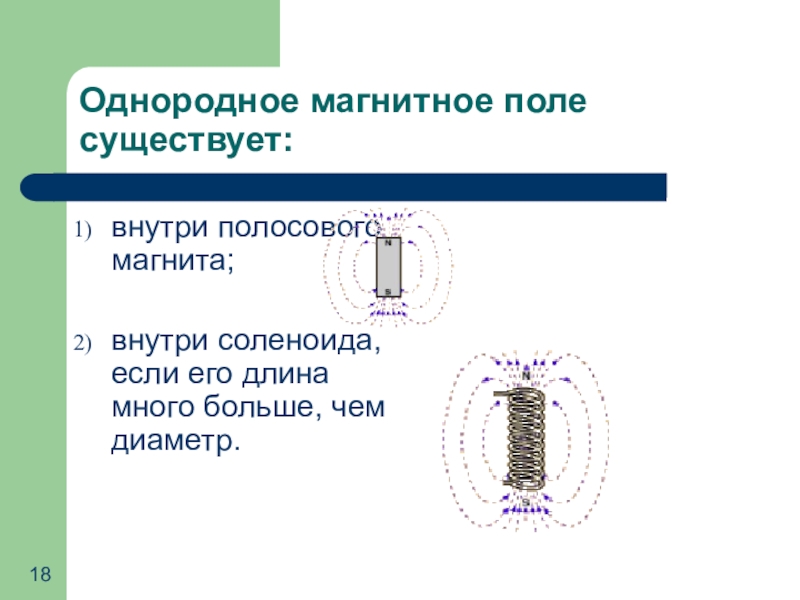

Слайд 18Однородное магнитное поле существует:
внутри полосового магнита;

внутри соленоида, если его длина много

больше, чем диаметр.
Однородное магнитное поле существует:внутри полосового магнита;внутри соленоида, если его длина много больше, чем диаметр.

Слайд 19Изображение магнитного поля.
Если линии магнитного поля направлены от нас за чертёж,

то их изображают крестиком.
Если линии магнитного поля направлены из-за чертежа к нам, то их изображают точкой.
Изображение магнитного поля.Если линии магнитного поля направлены от нас за чертёж, то их изображают крестиком.Если линии магнитного

Слайд 20Вопросы на закрепление материала:
1. Какое магнитное поле- однородное или неоднородное

– образуется вокруг плоского магнита? Вокруг прямолинейного проводника с током?



Вопросы на закрепление материала: 1. Какое магнитное поле- однородное или неоднородное – образуется вокруг плоского магнита? Вокруг

Слайд 21Вопросы на закрепление материала:
2. Что можно сказать о модуле и направлении

силы, действующей на магнитную стрелку в различных точках неоднородного магнитного поля? Однородного магнитного поля?



Вопросы на закрепление материала:2. Что можно сказать о модуле и направлении силы, действующей на магнитную стрелку в

Слайд 22Вопросы на закрепление материала:
Как изображают линии магнитного поля, направленные перпендикулярно к

плоскости чертежа(от нас за чертёж)?


Вопросы на закрепление материала:Как изображают линии магнитного поля, направленные перпендикулярно к плоскости чертежа(от нас за чертёж)?

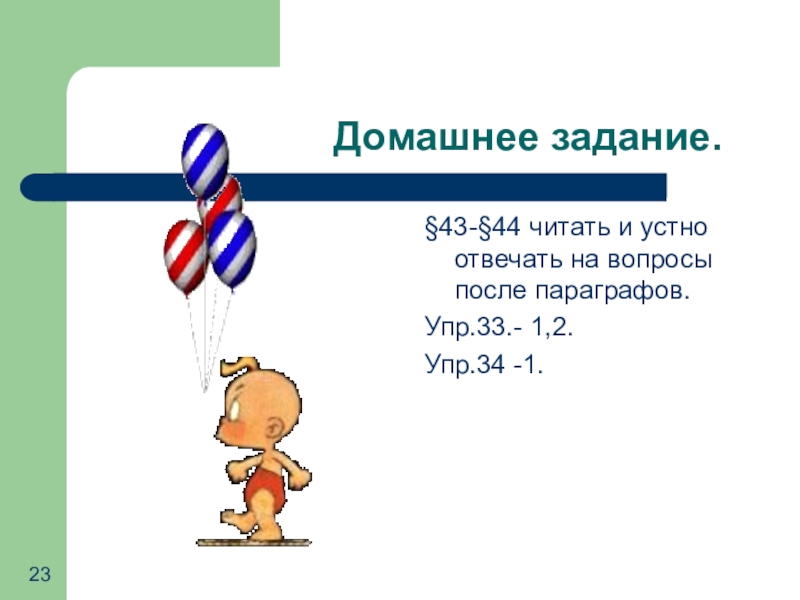

Слайд 23

Домашнее задание.

§43-§44 читать и устно отвечать на вопросы после параграфов.
Упр.33.- 1,2.
Упр.34 -1.

Домашнее задание.§43-§44 читать и устно
