Презентация, доклад по физике на тему Линзы

Содержание

Линзы Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями

Слайд 1Линзы. Оптическая сила линзы

Линзы. Оптическая сила линзы

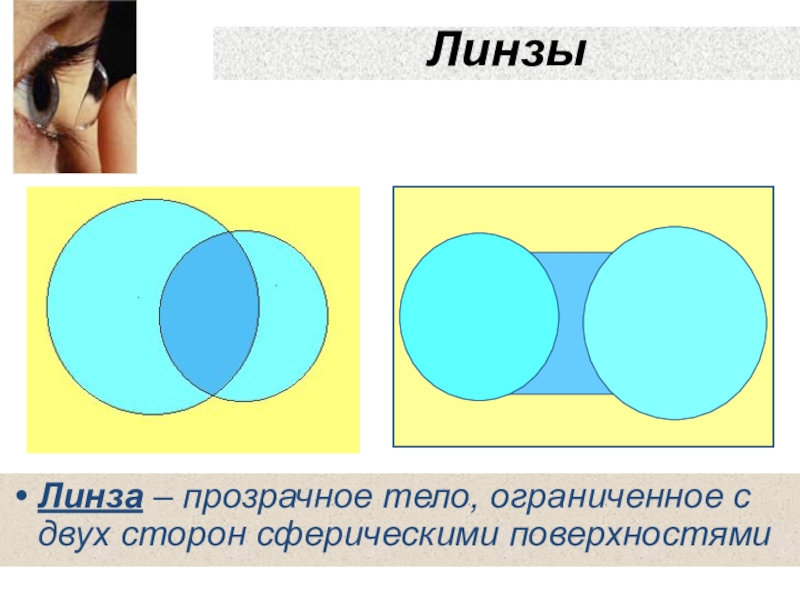

Слайд 2Линзы
Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями

Линзы Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями

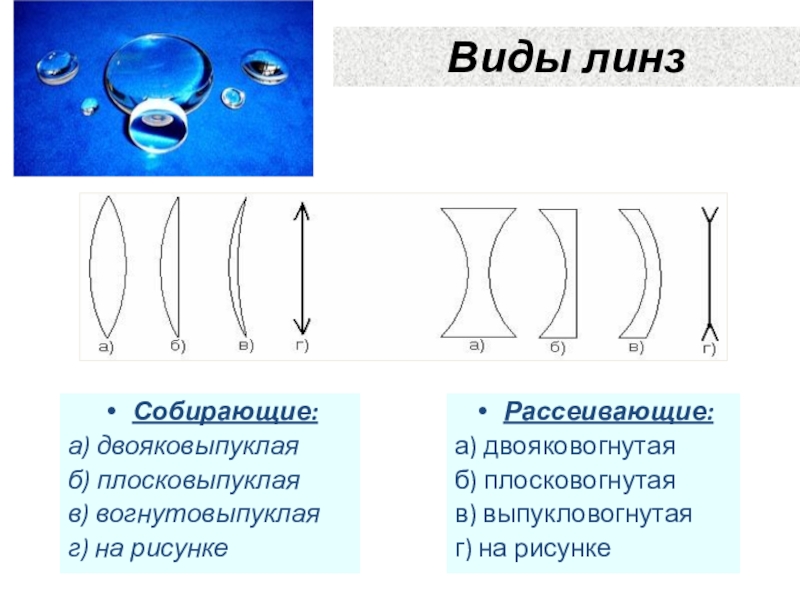

Слайд 3Виды линз
Рассеивающие:
а) двояковогнутая
б) плосковогнутая
в) выпукловогнутая
г) на рисунке
Собирающие:
а) двояковыпуклая
б) плосковыпуклая
в) вогнутовыпуклая
г) на

рисунке
Виды линзРассеивающие:а) двояковогнутаяб) плосковогнутаяв) выпукловогнутаяг) на рисункеСобирающие:а) двояковыпуклаяб) плосковыпуклаяв) вогнутовыпуклаяг) на рисунке

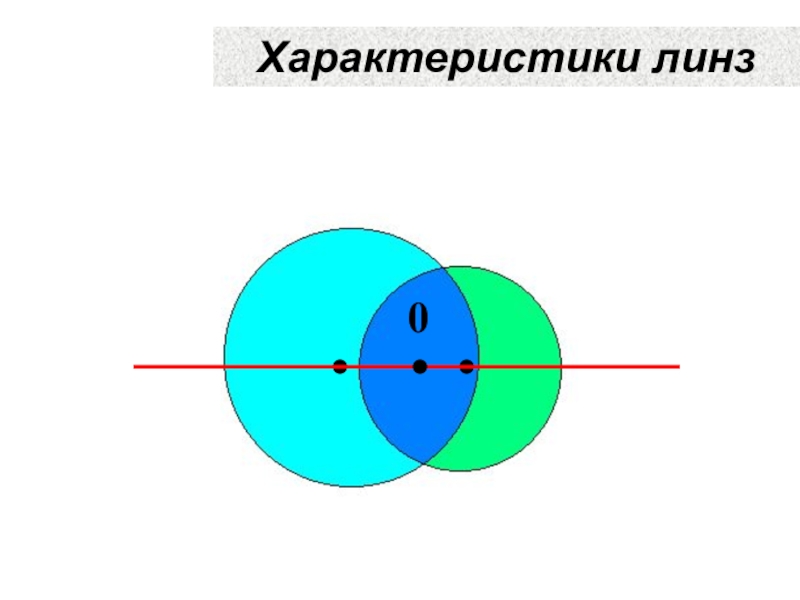

Слайд 4Характеристики линз
оптический центр линзы
главная оптическая ось линзы
центры сферических поверхностей
побочная оптическая ось

линзы
Характеристики линзоптический центр линзыглавная оптическая ось линзыцентры сферических поверхностейпобочная оптическая ось линзы

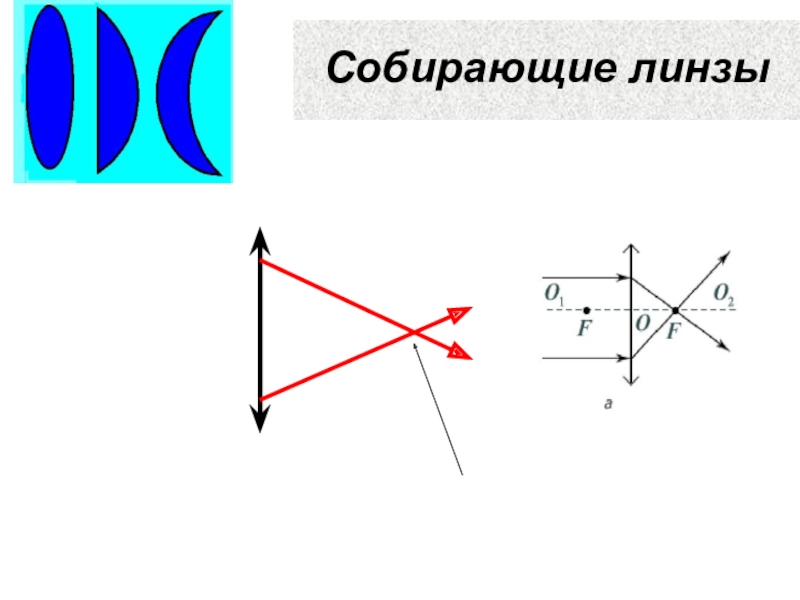

Слайд 5Собирающие линзы
фокус линзы

Собирающие линзыфокус линзы

Слайд 6Рассеивающие линзы
Фокус линзы - точка, в которой собираются после преломления лучи

(или их продолжения), падавшие на линзу параллельным пучком
Рассеивающие линзыФокус линзы - точка, в которой собираются после преломления лучи (или их продолжения), падавшие на линзу

Слайд 7Фокальная плоскость – плоскость, проведенная через фокус линзы перпендикулярно главной оптической

оси

фокальная плоскость

Фокальная плоскость – плоскость, проведенная через фокус линзы перпендикулярно главной оптической осифокальная плоскость

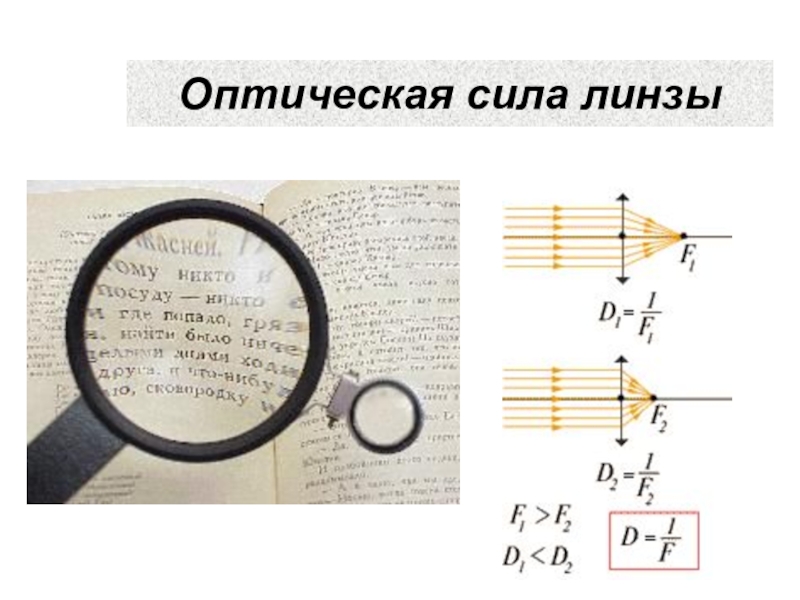

Слайд 8Оптическая сила линзы
[D] = 1 / м = 1 дптр

Оптическая сила линзы[D] = 1 / м = 1 дптр

Слайд 9Рассеивающие линзы
Собирающие линзы

D>0


D

Рассеивающие линзыСобирающие линзыD>0D

Слайд 10Построение изображений в линзах

Построение изображений в линзах

Слайд 11Ход лучей в линзах

Ход лучей в линзах

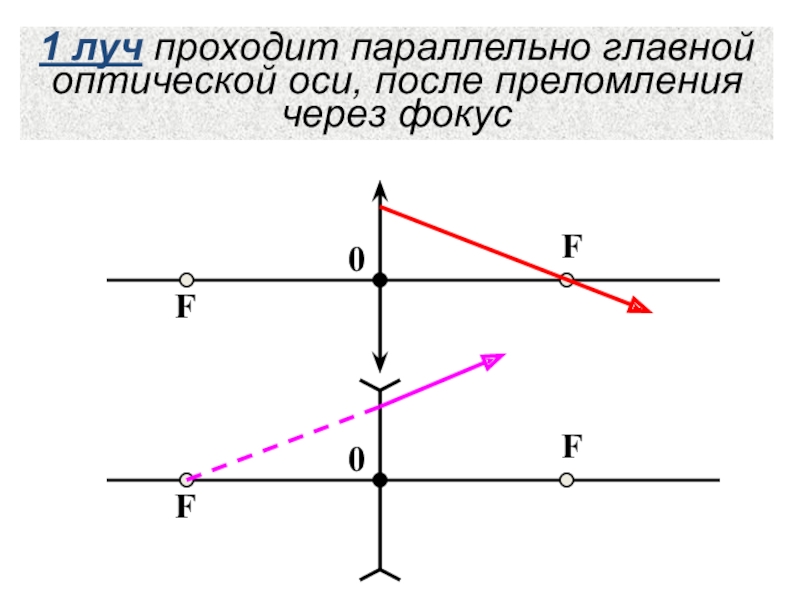

Слайд 121 луч проходит параллельно главной оптической оси, после преломления через фокус

1 луч проходит параллельно главной оптической оси, после преломления через фокус

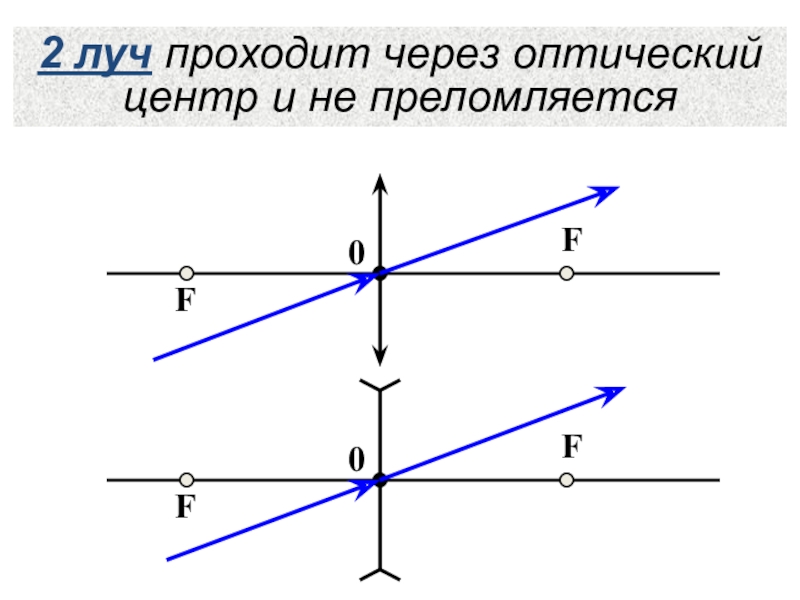

Слайд 132 луч проходит через оптический центр и не преломляется

2 луч проходит через оптический центр и не преломляется

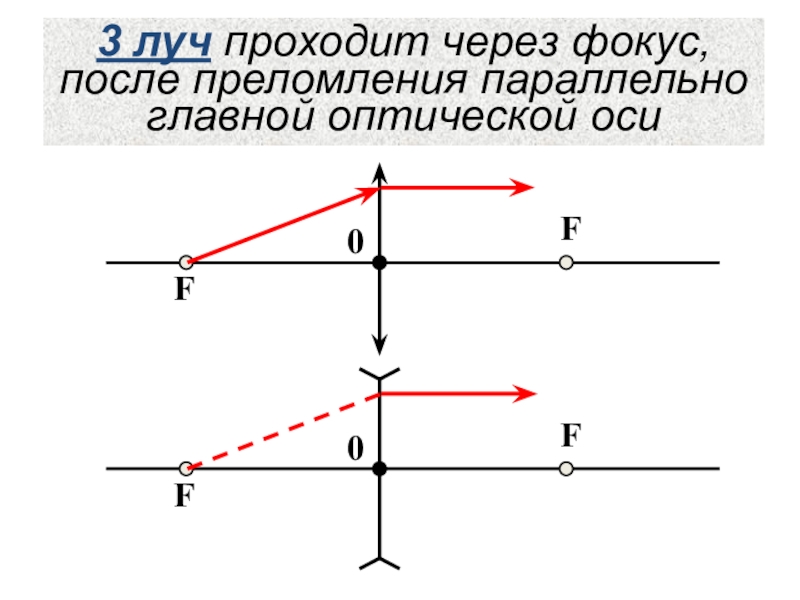

Слайд 143 луч проходит через фокус, после преломления параллельно главной оптической оси

3 луч проходит через фокус, после преломления параллельно главной оптической оси

Слайд 15




F
F
0

2F

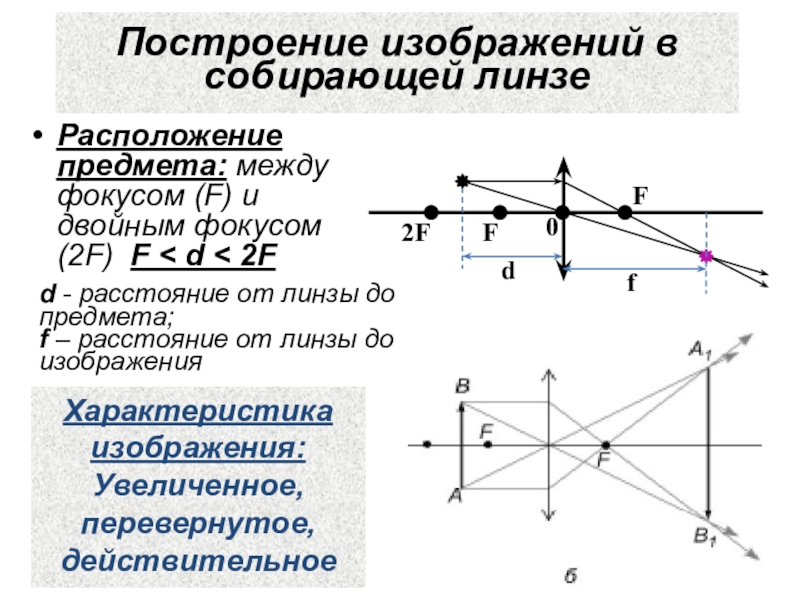

Построение изображений в собирающей линзе
Расположение предмета: между фокусом (F) и двойным

фокусом (2F) F < d < 2F

d - расстояние от линзы до предмета;
f – расстояние от линзы до изображения

Характеристика изображения:
Увеличенное,
перевернутое,
действительное

d

f

FF02FПостроение изображений в собирающей линзеРасположение предмета: между фокусом (F) и двойным фокусом (2F) F < d <

Слайд 16Построение изображений в собирающей линзе
Расположение предмета: за двойным фокусом (2F) d

> 2F

Характеристика изображения:
Уменьшенное,
перевернутое,
действительное

Построение изображений в собирающей линзеРасположение предмета: за двойным фокусом (2F) d > 2FХарактеристика изображения:Уменьшенное,перевернутое,действительное

Слайд 17Построение изображений в собирающей линзе
Расположение предмета: между фокусом (F) и линзой

d < F

Характеристика изображения:
Увеличенное,
прямое,
мнимое

Построение изображений в собирающей линзеРасположение предмета: между фокусом (F) и линзой d < FХарактеристика изображения:Увеличенное, прямое, мнимое

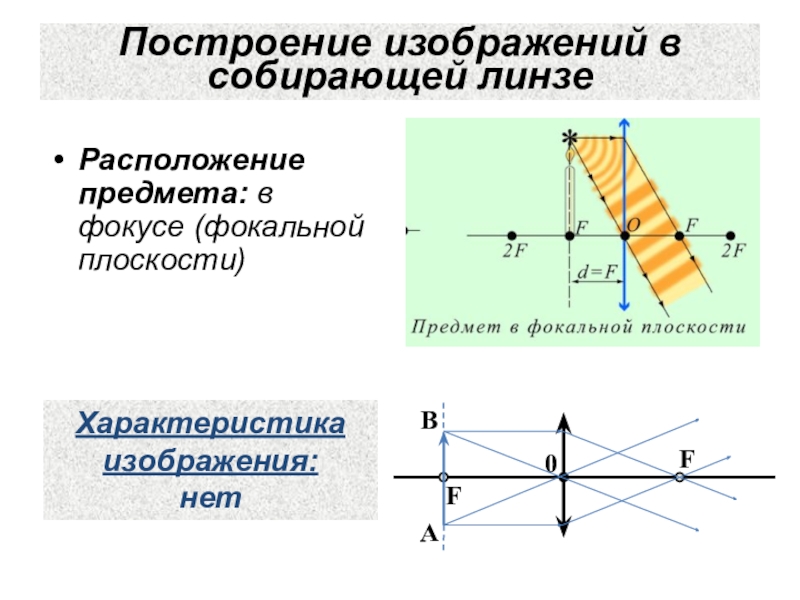

Слайд 18Построение изображений в собирающей линзе
Расположение предмета: в фокусе (фокальной плоскости)
Характеристика изображения:
нет
А
В

Построение изображений в собирающей линзеРасположение предмета: в фокусе (фокальной плоскости)Характеристика изображения:нетАВ

Слайд 19Построение изображений в рассеивающей линзе
Расположение предмета относительно линзы – любое
Характеристика изображения:
Уменьшенное,
прямое,


мнимое
Построение изображений в рассеивающей линзеРасположение предмета относительно линзы – любоеХарактеристика изображения:Уменьшенное,прямое, мнимое

Слайд 20Виды изображений
Действительное (на пересечении преломленных лучей)
Мнимое ( на

пересечении продолжений преломленных лучей)

Увеличенное
Уменьшенное

Прямое
Перевернутое

Виды изображенийДействительное (на пересечении преломленных лучей)   Мнимое ( на пересечении продолжений преломленных лучей) Увеличенное Уменьшенное

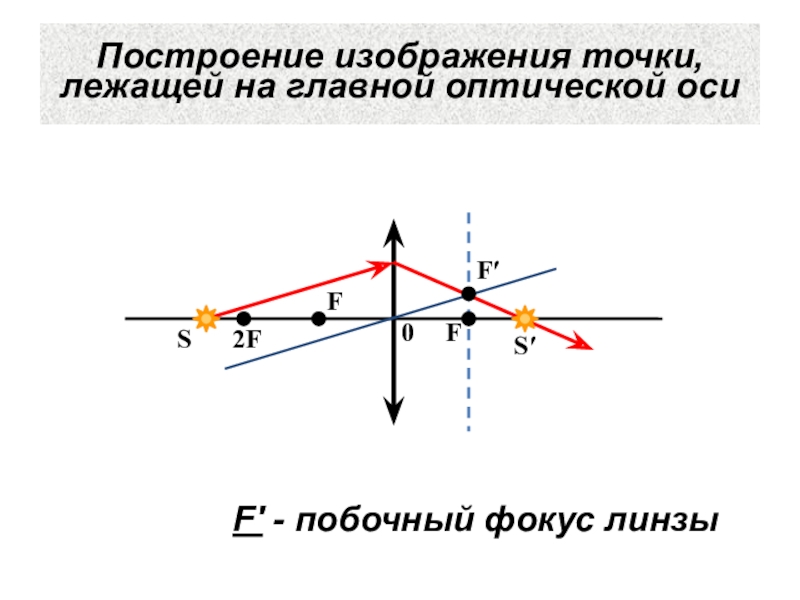

Слайд 21Построение изображения точки, лежащей на главной оптической оси





F
F
2F
0
S
S′

F′
F′ - побочный фокус

линзы
Построение изображения точки, лежащей на главной оптической осиFF2F0SS′F′F′ - побочный фокус линзы

Слайд 22Формула тонкой линзы

Формула тонкой линзы

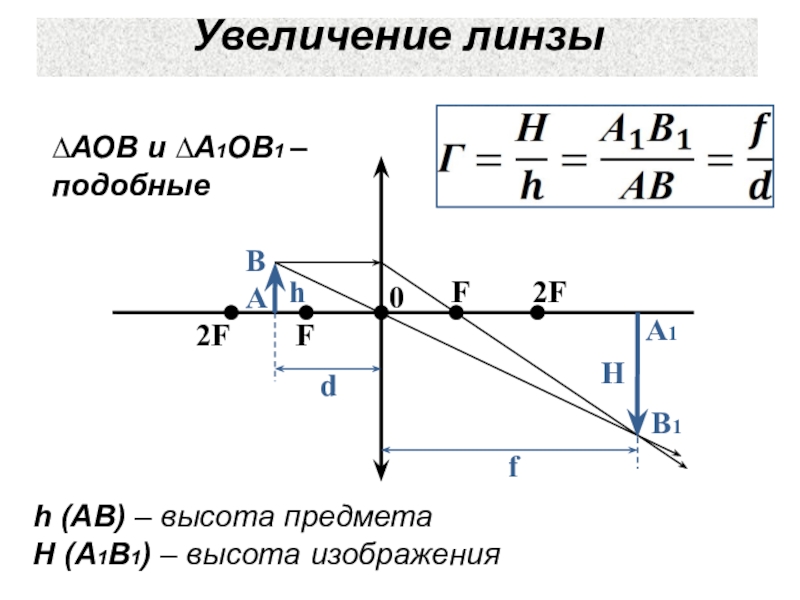

Слайд 23




2F
2F
F
A
B
A1
B1

Увеличение линзы
0
h
Н
f
d
F
h (АВ) – высота предмета
Н (А1В1) – высота изображения
∆АОВ и

∆A1ОB1 –
подобные
2F2FFABA1B1Увеличение линзы0hНfdFh (АВ) – высота предметаН (А1В1) – высота изображения∆АОВ и ∆A1ОB1 – подобные

Слайд 24




2F
2F
F
A
B
A1
B1

Формула тонкой линзы
0
h
Н
f
d
F
∆OFC и ∆A1FB1 –
подобные
С




2F2FFABA1B1Формула тонкой линзы0hНfdF∆OFC и ∆A1FB1 – подобныеС
