Содержание

БЛИЦ СЎРОВ УЧУН САВОЛЛАР1.Линзаларнинг кандай шакллари бор?2.Йигувчи ва сочувчи линзаларнинг фарки нимада?3.Линзанинг бош оптик уки кандай аникланади?4. Линзалардан кандай максадларда фойдаланилади?

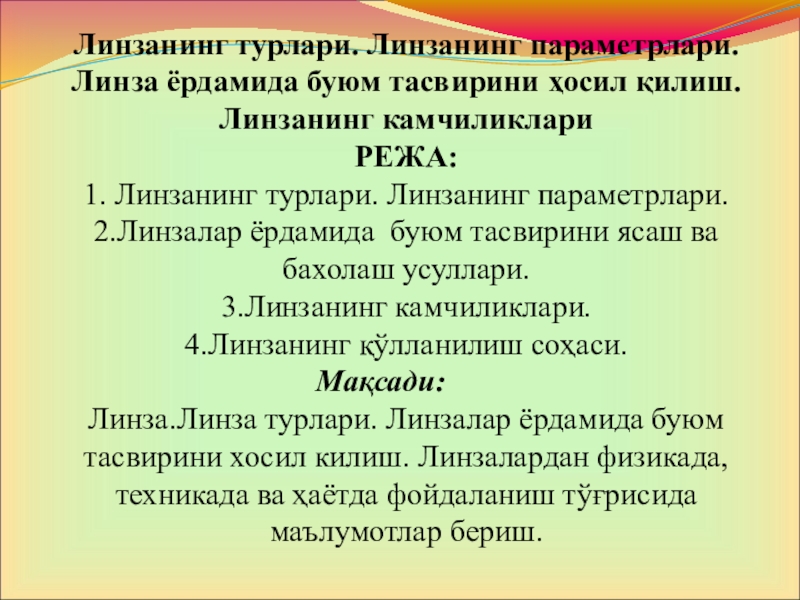

Слайд 1Линзанинг турлари. Линзанинг параметрлари. Линза ёрдамида буюм тасвирини ҳосил қилиш. Линзанинг

камчиликлари
РЕЖА:
1. Линзанинг турлари. Линзанинг параметрлари.
2.Линзалар ёрдамида буюм тасвирини ясаш ва бахолаш усуллари.
3.Линзанинг камчиликлари.
4.Линзанинг қўлланилиш соҳаси.
Мақсади:
Линза.Линза турлари. Линзалар ёрдамида буюм тасвирини хосил килиш. Линзалардан физикада, техникада ва ҳаётда фойдаланиш тўғрисида маълумотлар бериш.
Линзанинг турлари. Линзанинг параметрлари. Линза ёрдамида буюм тасвирини ҳосил қилиш. Линзанинг камчиликлариРЕЖА:1. Линзанинг турлари. Линзанинг параметрлари. 2.Линзалар

Слайд 2 БЛИЦ СЎРОВ УЧУН САВОЛЛАР
1.Линзаларнинг

кандай шакллари бор?
2.Йигувчи ва сочувчи линзаларнинг фарки нимада?
3.Линзанинг бош оптик уки кандай аникланади?
4. Линзалардан кандай максадларда фойдаланилади?

БЛИЦ  СЎРОВ УЧУН САВОЛЛАР1.Линзаларнинг кандай шакллари бор?2.Йигувчи ва сочувчи линзаларнинг

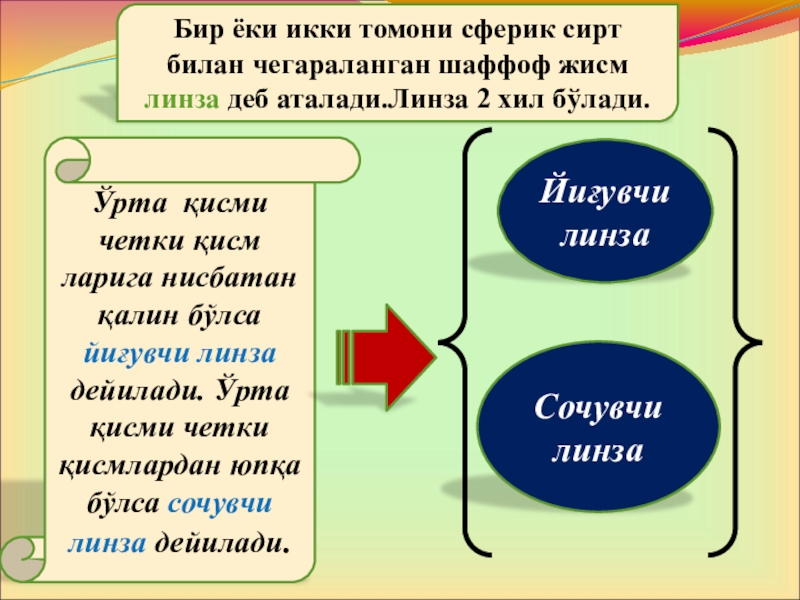

Слайд 3Ўрта қисми четки қисм ларига нисбатан қалин бўлса йиғувчи линза дейилади.

Ўрта қисми четки қисмлардан юпқа бўлса сочувчи линза дейилади.

Йиғувчи линза

Сочувчи линза




Бир ёки икки томони сферик сирт билан чегараланган шаффоф жисм линза деб аталади.Линза 2 хил бўлади.

Ўрта қисми четки қисм ларига нисбатан қалин бўлса йиғувчи линза дейилади. Ўрта қисми четки қисмлардан юпқа бўлса

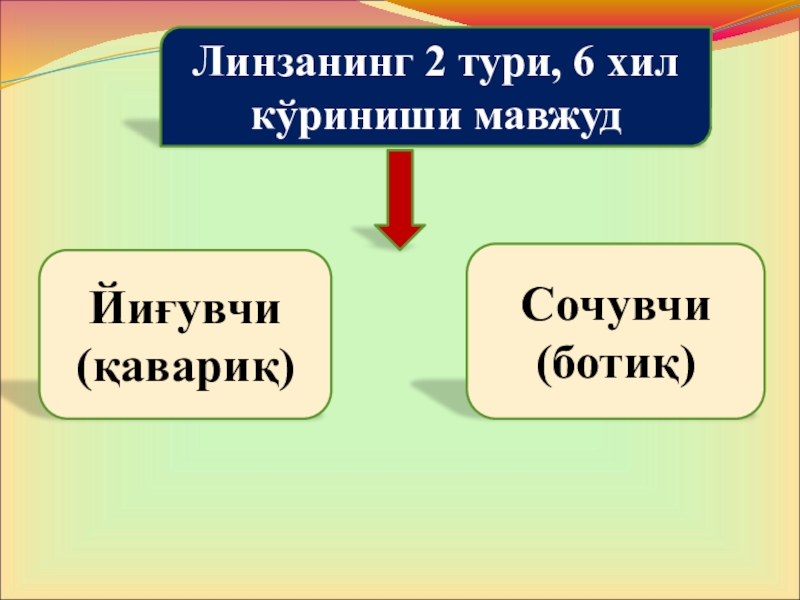

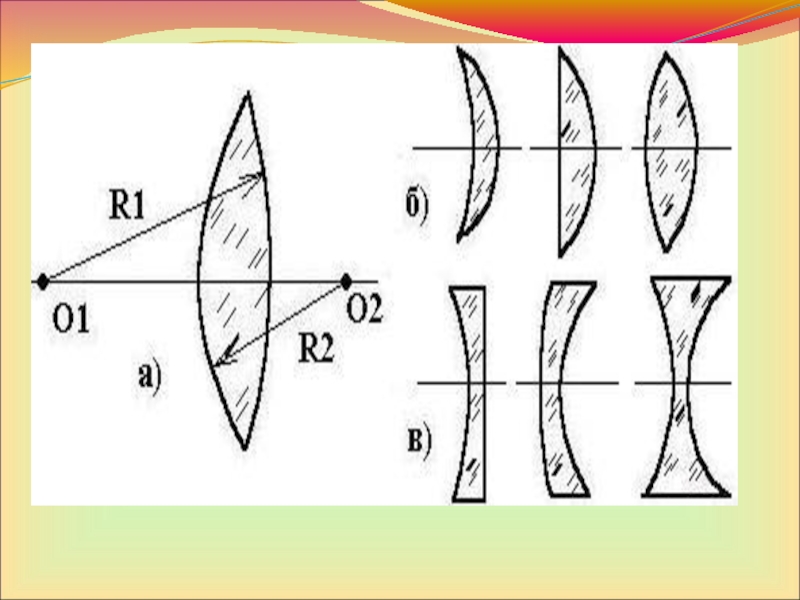

Слайд 4Линзанинг 2 тури, 6 хил кўриниши мавжуд
Йиғувчи (қавариқ)

Сочувчи (ботиқ)

Линзанинг 2 тури, 6 хил кўриниши мавжудЙиғувчи (қавариқ)Сочувчи (ботиқ)

Слайд 5Йиғувчи,сочувчи линзаларнинг кўринишга кўра қўйидаги турларга бўлинади
Ясси қавариқ, ботиқ қавариқ,икки ёқлама

қавариқ



Ясси ботиқ, қавариқ ботиқ,икки ёқлама ботиқ

Йиғувчи,сочувчи линзаларнинг кўринишга кўра қўйидаги турларга бўлинадиЯсси қавариқ, ботиқ қавариқ,икки ёқлама қавариқЯсси ботиқ, қавариқ ботиқ,икки ёқлама ботиқ

Слайд 8Йиғувчи линза
Сочувчи линза
Ўртаси чеккаларига нисбатан қалин бўлган линзага йиғувчи линза дейилади.Йиғувчи

линза ўзига келиб тушган нурларни линзадан ўтиб бир нуқтада кесишадилар.

Ўртаси чеккаларига нисбатан ингичка бўлган линзага сочувчи линза дейилади.Сочувчи линза ўзига келиб тушган нурларни линзадан ўтиб сочилади.

Йиғувчи линзаСочувчи линзаЎртаси чеккаларига нисбатан қалин бўлган линзага йиғувчи линза дейилади.Йиғувчи линза ўзига келиб тушган нурларни линзадан

Слайд 9Бош оптик ўқ

Ёрдамчи оптик ўқ
Эгрилик радиуслари
Қалинлиги

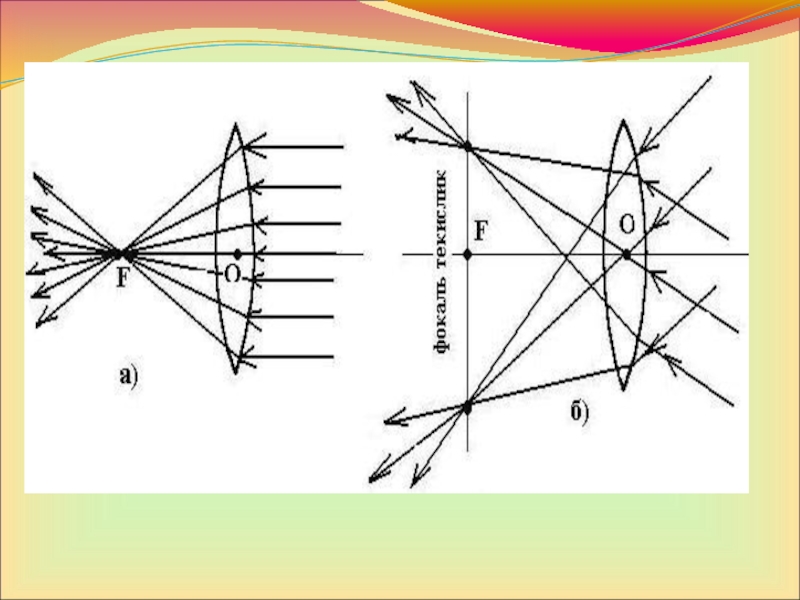

Фокал текислик
Оптик куч





Чизиқли катталаштириш

Оптик марказ
Фокус нуқта
Фокус

масофа




Линза
нинг параметрлари

Бош оптик ўқЁрдамчи оптик ўқЭгрилик радиуслариҚалинлигиФокал текисликОптик кучЧизиқли катталаштиришОптик марказФокус нуқтаФокус масофаЛинзанинг параметрлари

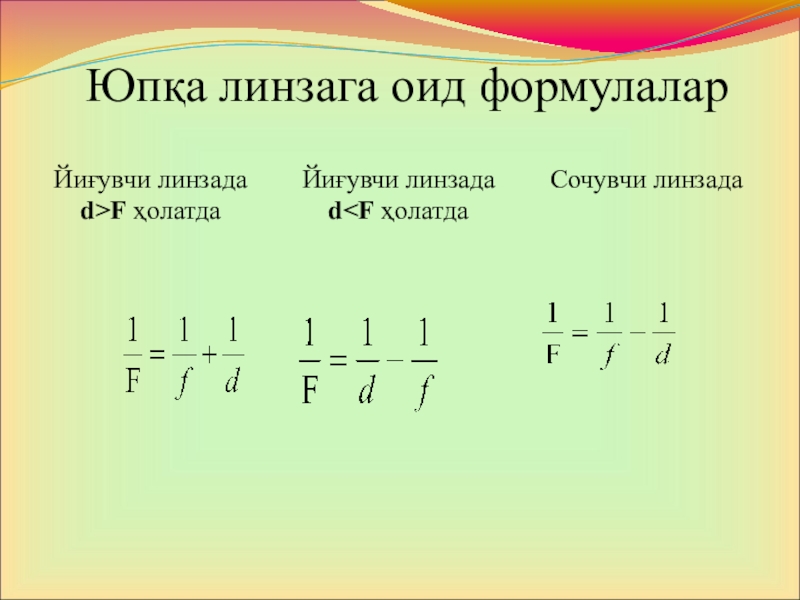

Слайд 10Юпқа линзага оид формулалар

Юпқа линзага оид формулалар

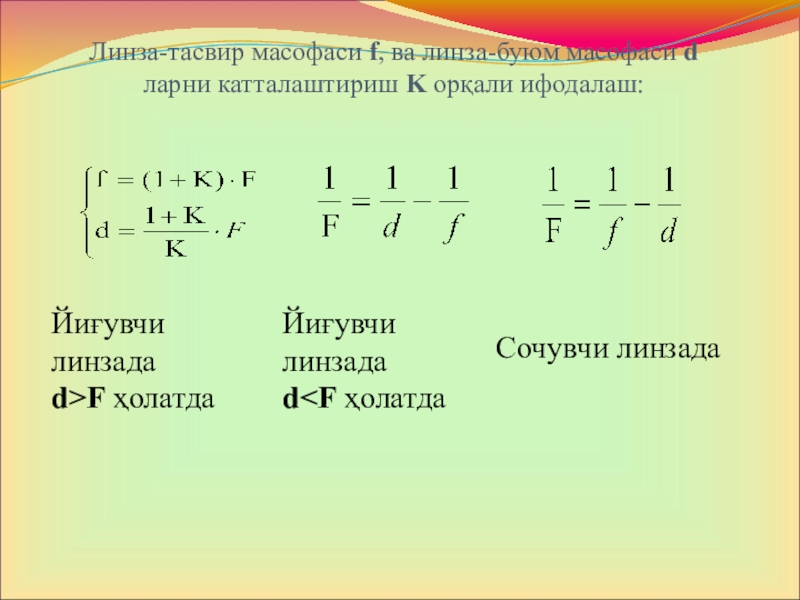

Слайд 11 Линза-тасвир масофаси f, ва линза-буюм масофаси d ларни катталаштириш K орқали

ифодалаш:




Йиғувчи линзада d>F ҳолатда

Йиғувчи линзада
d

Сочувчи линзада

Линза-тасвир масофаси f, ва

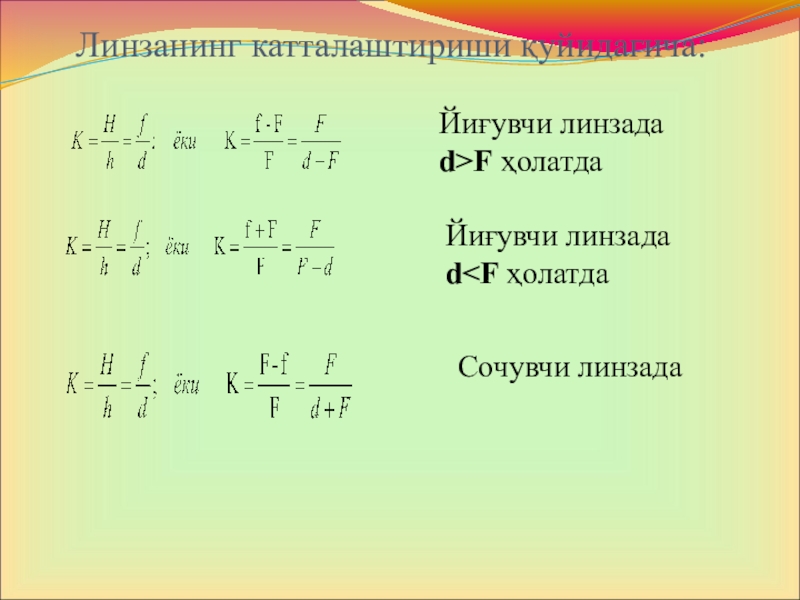

Слайд 12 Линзанинг катталаштириши қуйидагича:

Йиғувчи линзада d>F ҳолатда

Йиғувчи линзада d

ҳолатда


Сочувчи линзада

Линзанинг катталаштириши қуйидагича: Йиғувчи линзада d>F ҳолатдаЙиғувчи линзада d

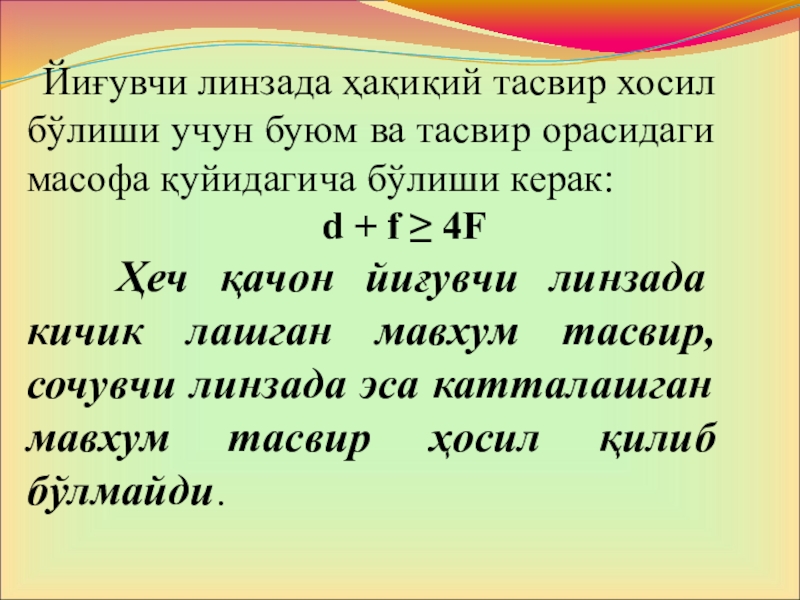

Слайд 13Йиғувчи линзада ҳақиқий тасвир хосил бўлиши учун буюм ва тасвир орасидаги

масофа қуйидагича бўлиши керак:
d + f ≥ 4F
Ҳеч қачон йиғувчи линзада кичик лашган мавхум тасвир, сочувчи линзада эса катталашган мавхум тасвир ҳосил қилиб бўлмайди.
Йиғувчи линзада ҳақиқий тасвир хосил бўлиши учун буюм ва тасвир орасидаги масофа қуйидагича бўлиши керак:

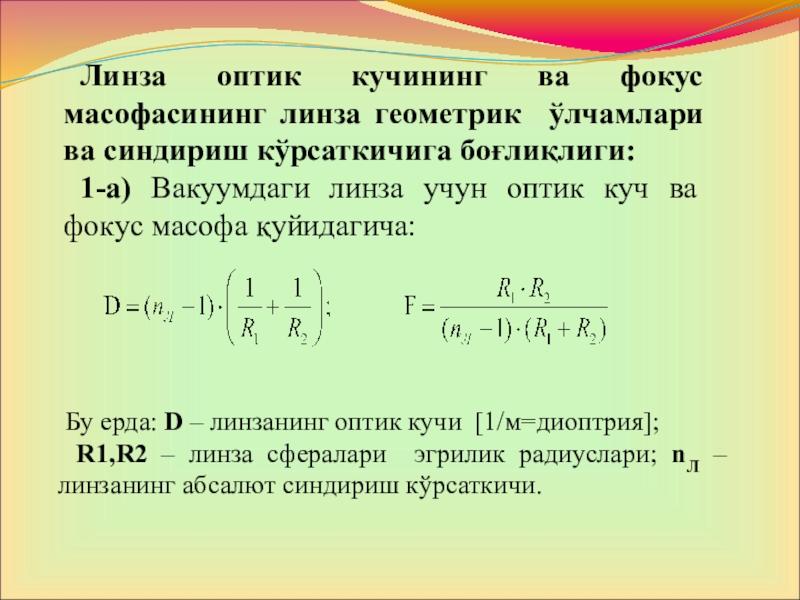

Слайд 14Линза оптик кучининг ва фокус масофасининг линза геометрик ўлчамлари ва синдириш

кўрсаткичига боғлиқлиги:
1-а) Вакуумдаги линза учун оптик куч ва фокус масофа қуйидагича:

Бу ерда: D – линзанинг оптик кучи [1/м=диоптрия];
R1,R2 – линза сфералари эгрилик радиуслари; nЛ – линзанинг абсалют синдириш кўрсаткичи.

Линза оптик кучининг ва фокус масофасининг линза геометрик ўлчамлари ва синдириш кўрсаткичига боғлиқлиги:1-а) Вакуумдаги линза учун оптик

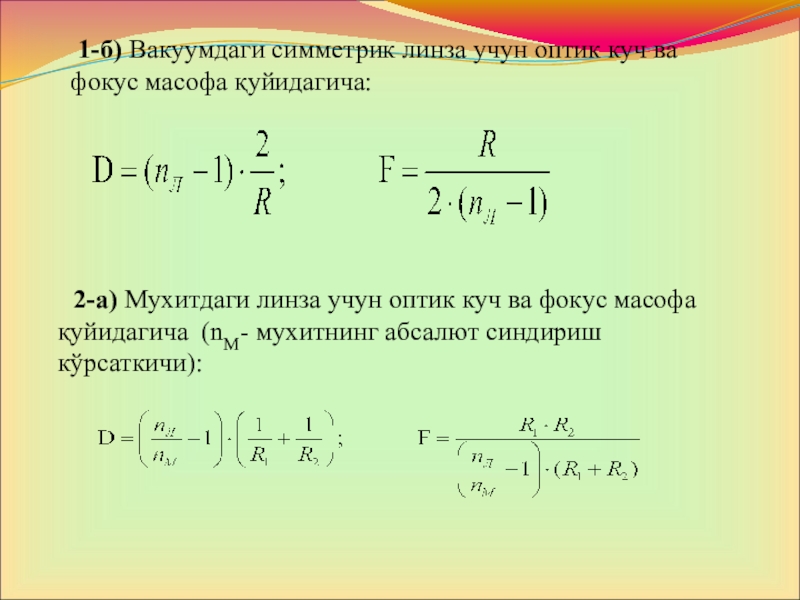

Слайд 151-б) Вакуумдаги симметрик линза учун оптик куч ва фокус масофа қуйидагича:

2-а)

Мухитдаги линза учун оптик куч ва фокус масофа қуйидагича (nМ- мухитнинг абсалют синдириш кўрсаткичи):


1-б) Вакуумдаги симметрик линза учун оптик куч ва фокус масофа қуйидагича:2-а) Мухитдаги линза учун оптик куч ва

Слайд 162-б) Вакуумдаги симметрик линза учун оптик куч ва фокус масофа қуйидагича:

3)

Абсалют синдириш кўрсаткичи nЛ бўлган йиғувчи линзанинг фокус масофаси F1 бўлса, бу линзани синдириш кўрсаткичи nМ бўлган мухитга киритганда фокус масофа F2 қуйидагича:

2-б) Вакуумдаги симметрик линза учун оптик куч ва фокус масофа қуйидагича:3) Абсалют синдириш кўрсаткичи nЛ бўлган йиғувчи

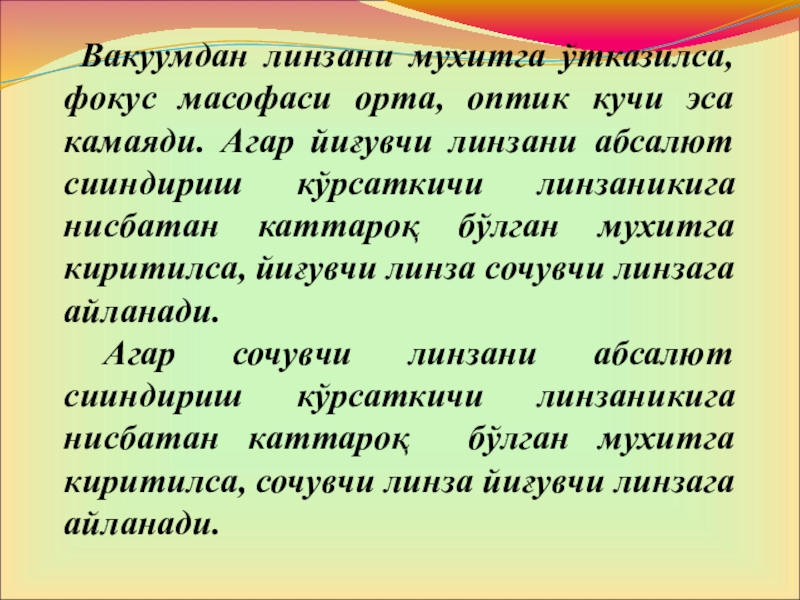

Слайд 17Вакуумдан линзани мухитга ўтказилса, фокус масофаси орта, оптик кучи эса камаяди.

Агар йиғувчи линзани абсалют сииндириш кўрсаткичи линзаникига нисбатан каттароқ бўлган мухитга киритилса, йиғувчи линза сочувчи линзага айланади.
Агар сочувчи линзани абсалют сииндириш кўрсаткичи линзаникига нисбатан каттароқ бўлган мухитга киритилса, сочувчи линза йиғувчи линзага айланади.
Вакуумдан линзани мухитга ўтказилса, фокус масофаси орта, оптик кучи эса камаяди. Агар йиғувчи линзани абсалют сииндириш кўрсаткичи

Слайд 18Йиғувчи линзада буюм тасвирини ҳосил қилиш усули


Йиғувчи линзада буюм тасвирини ҳосил қилиш усули

Слайд 19Сочувчи линзада буюм тасвирини ҳосил қилиш усули

Сочувчи линзада буюм тасвирини ҳосил қилиш усули

Слайд 20Линзанинг
камчилик
лари
Сферик аберрация
Кома
Дисторсия
Астигма
тизм
Хроматик
аберрация

Линзанинг камчиликлариСферик аберрацияКомаДисторсияАстигматизмХроматикаберрация

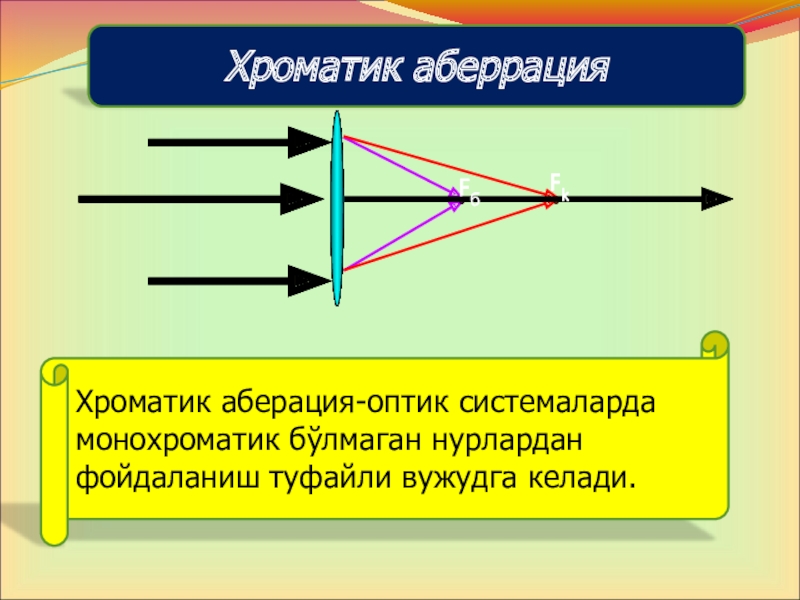

Слайд 21Хроматик аберрация
Хроматик аберация-oптик системаларда монохроматик бўлмаган нурлардан фойдаланиш туфайли вужудга келади.











Хроматик аберрацияХроматик аберация-oптик системаларда монохроматик бўлмаган нурлардан фойдаланиш туфайли вужудга келади.

Слайд 22

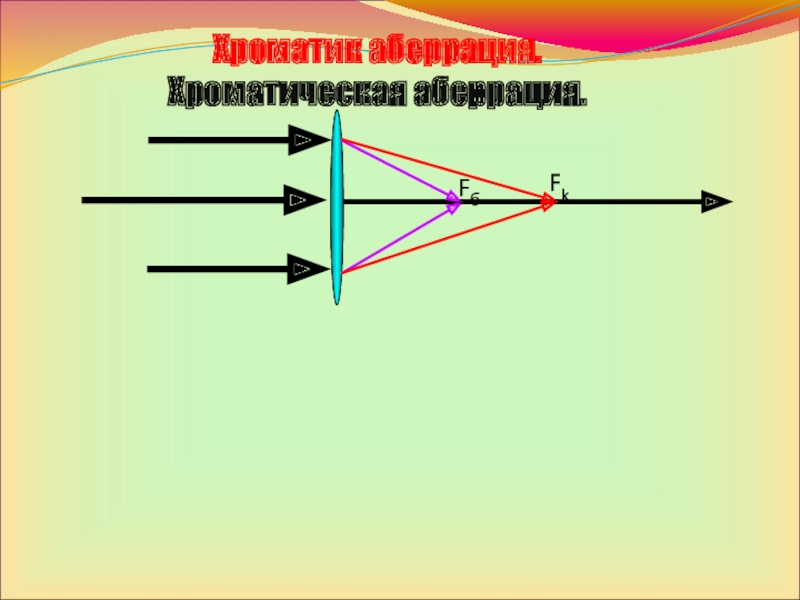

Хроматик аберрация.
Хроматическая аберрация.

Хроматик аберрация. Хроматическая аберрация.

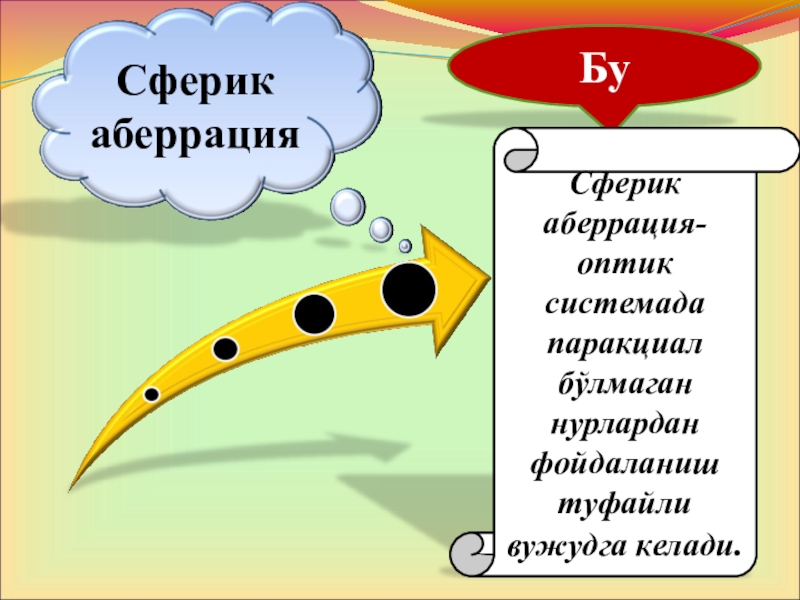

Слайд 23Бу
Сферик аберрация-оптик системада паракциал бўлмаган нурлардан фойдаланиш туфайли вужудга келади.

Бу Сферик аберрация-оптик системада паракциал бўлмаган нурлардан фойдаланиш туфайли вужудга келади.

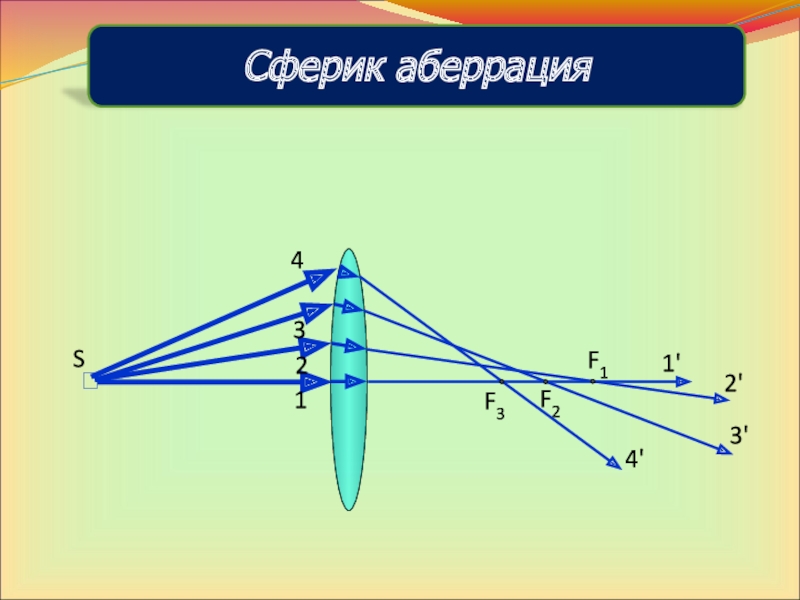

Слайд 24Сферик аберрация

?
S
1
2
3
4
1'
2'
3'
4'
F1
F2
F3



Сферик аберрация?S12341'2'3'4'F1F2F3

Слайд 25Сферик аберрация. Сферическая аберрация

?
S
1
2
3
4
1'
2'
3'
4'
F1
F2
F3



Сферик аберрация.  Сферическая аберрация?S12341'2'3'4'F1F2F3

Слайд 26Distorsiya



ДИСТОРСИЯ

DistorsiyaДИСТОРСИЯ

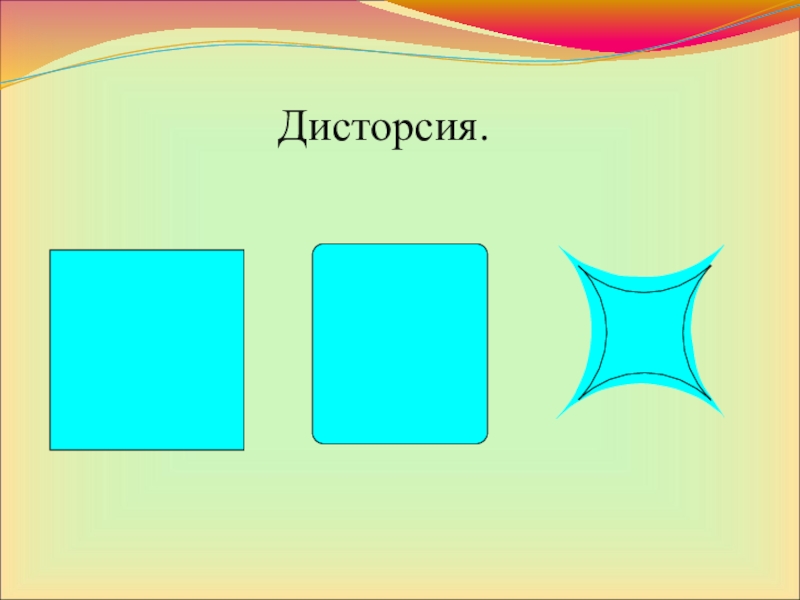

Слайд 27
Дисторсия.


Дисторсия.

Слайд 28
Кома
Бу
Кома-оптик системаларда манбадан қия нурлар тушганда кузатиладиган носимметрик тасвир

КомаБу Кома-оптик системаларда манбадан қия нурлар тушганда кузатиладиган носимметрик тасвир

Слайд 29









А
B
N
M
D
C
O
O
К
К
NM- йўналишида эгрилик
катта
N,M-

нуқталарга тушувчи
нурлар ОО чизиқда
кесишади.

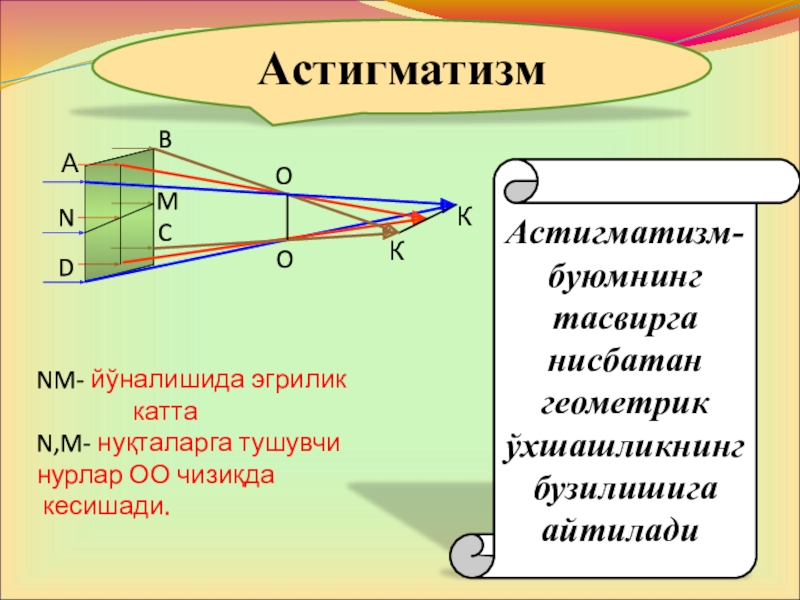

Астигматизм

Астигматизм-буюмнинг тасвирга нисбатан геометрик ўхшашликнинг бузилишига айтилади.

АBNMDCOOККNM- йўналишида эгрилик        каттаN,M- нуқталарга тушувчинурлар ОО чизиқда кесишади.АстигматизмАстигматизм-буюмнинг тасвирга

Слайд 30

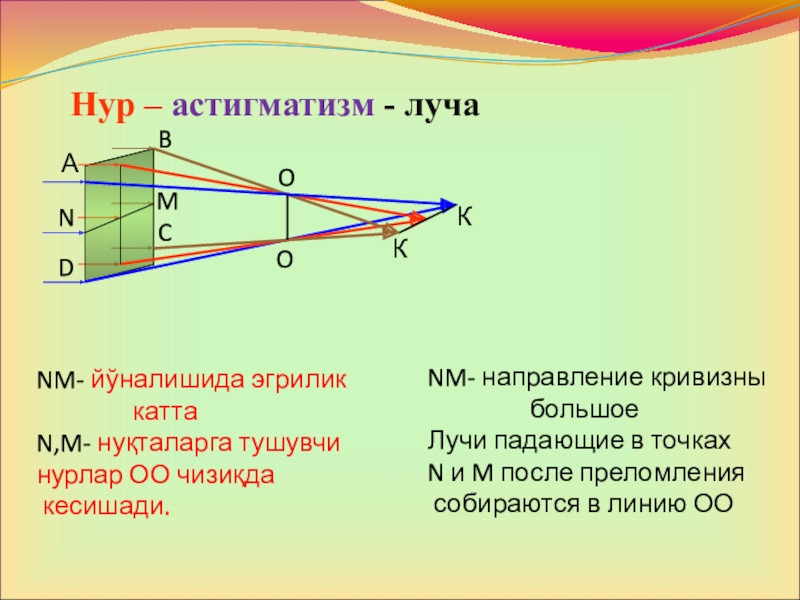

Нур – астигматизм - луча






А
B
N
M
D
C
O
O
К
К
NM- йўналишида эгрилик

катта
N,M- нуқталарга тушувчи
нурлар ОО чизиқда
кесишади.

NM- направление кривизны
большое
Лучи падающие в точках
N и M после преломления
собираются в линию ОО

Нур – астигматизм - лучаАBNMDCOOККNM- йўналишида эгрилик        каттаN,M- нуқталарга

Слайд 31Б.Б. Б техникасини қўллаш қоидалари

Б.Б. Б техникасини қўллаш қоидалари

Слайд 32Optik asboblar
Foto-
apparat
Ko’z-optik asbob sifatida
Mikroskop
Teleskop
Proyeksion
apparat
Lupa

Optik asboblarFoto-apparatKo’z-optik asbob sifatidaMikroskopTeleskopProyeksionapparatLupa

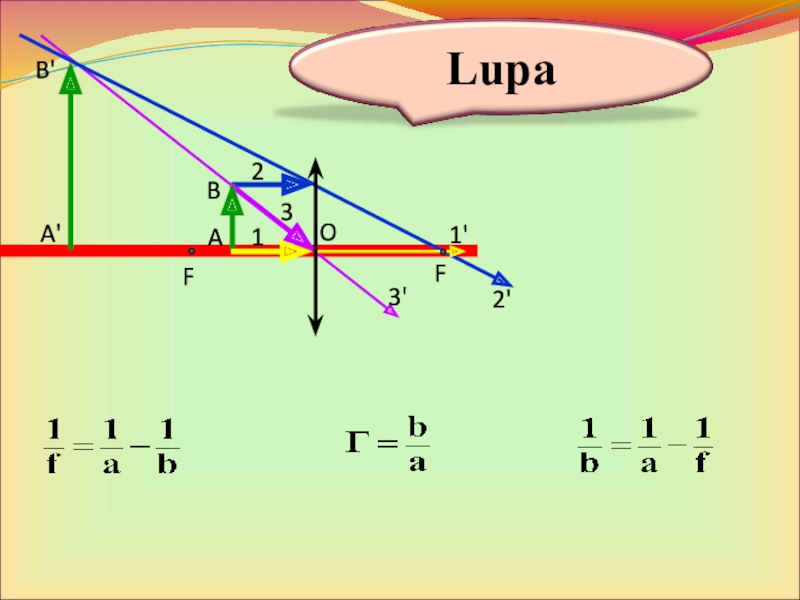

Слайд 33

F
F
A
B
O
A'
B'
1
2
3
1'
2'
3'

FFABOA'B'1231'2'3'

Слайд 34


A
B
F
2F
3F
O
A'
B'
1
2
3
1'
2'
3'
a > 2f

ABF2F3FOA'B'1231'2'3'a > 2f

Слайд 35


А
В
Объектив
Окуляр
F1
F2
F2
A'
B'
A''
B''

F1

f2 > f1 a > f1

АВОбъективОкулярF1F2F2A'B'A''B''F1ℓf2 > f1     a > f1ℓ

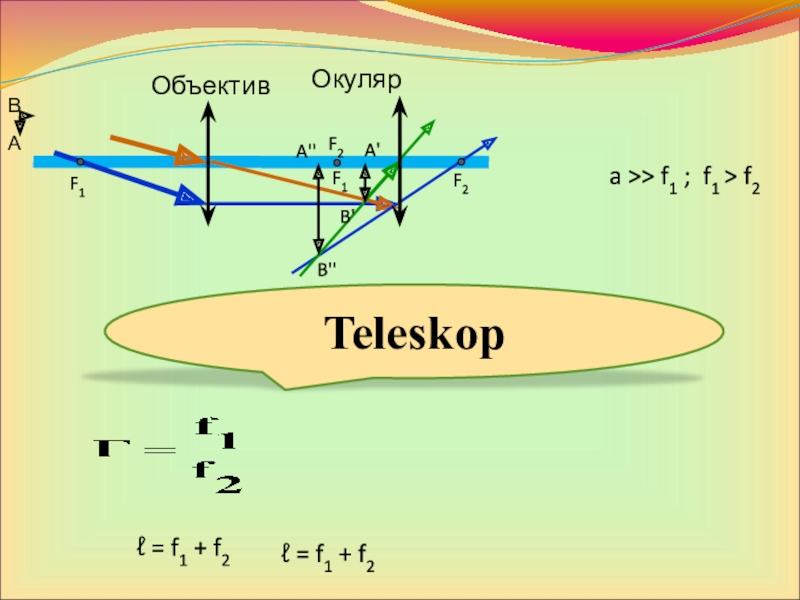

Слайд 36Teleskop



Объектив
Окуляр
А
В
F1
F2
F2
A'
B'
A''
B''
F1
a >> f1 ; f1 > f2
ℓ = f1 + f2

= f1 + f2
TeleskopОбъективОкулярАВF1F2F2A'B'A''B''F1a >> f1 ; f1 > f2ℓ = f1 + f2ℓ = f1 + f2

Слайд 37



α
А
В
а
Ko’z-optik asbob sifatida

αАВаKo’z-optik asbob sifatida

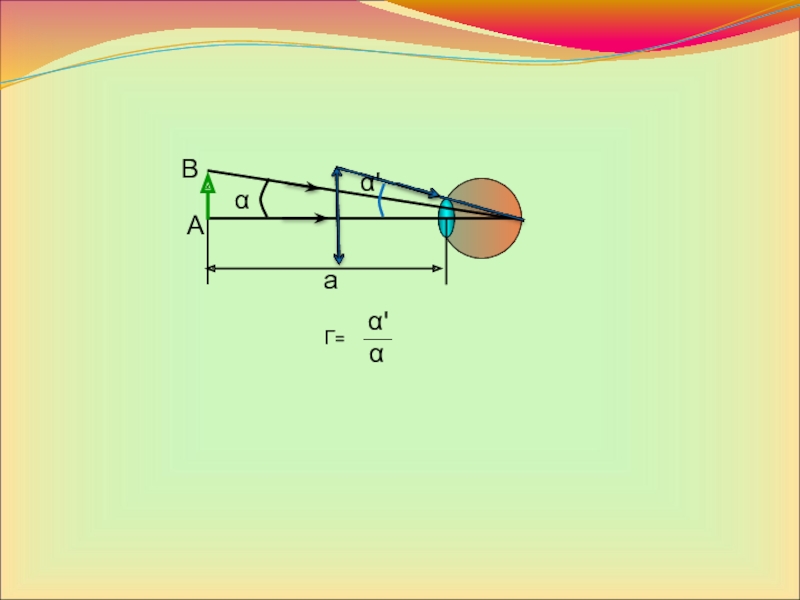

Слайд 38


α
А
В
а

α'
α'
α
Г=

αАВаα'α'αГ=

Слайд 39
Etiboringiz uchun raxmat

Etiboringiz uchun raxmat
