Презентация, доклад по физике на тему Линзы (8 класс)
Содержание
- 1. Презентация по физике на тему Линзы (8 класс)
- 2. ГЕОМЕТРИЧЕСКАЯ ОПТИКАПостроение изображений, полученных с помощью линз

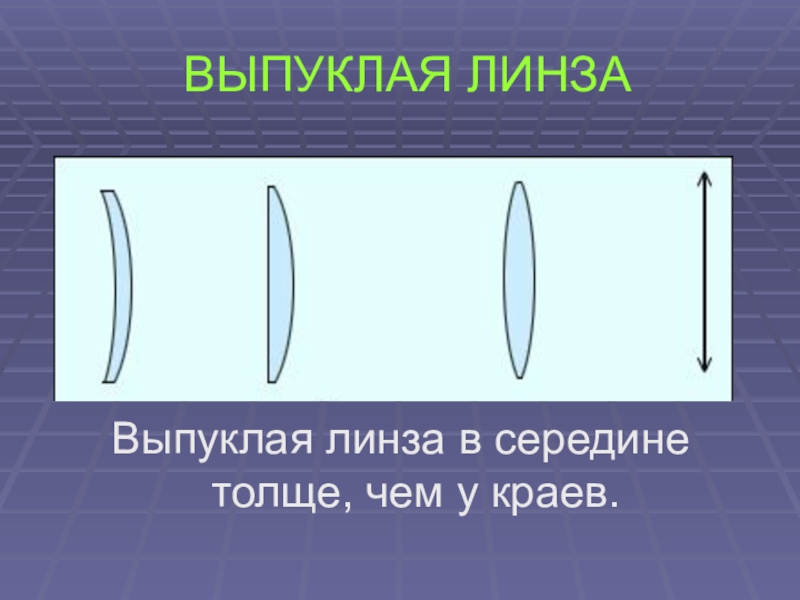

- 3. ВЫПУКЛАЯ ЛИНЗАВыпуклая линза в середине толще, чем у краев.

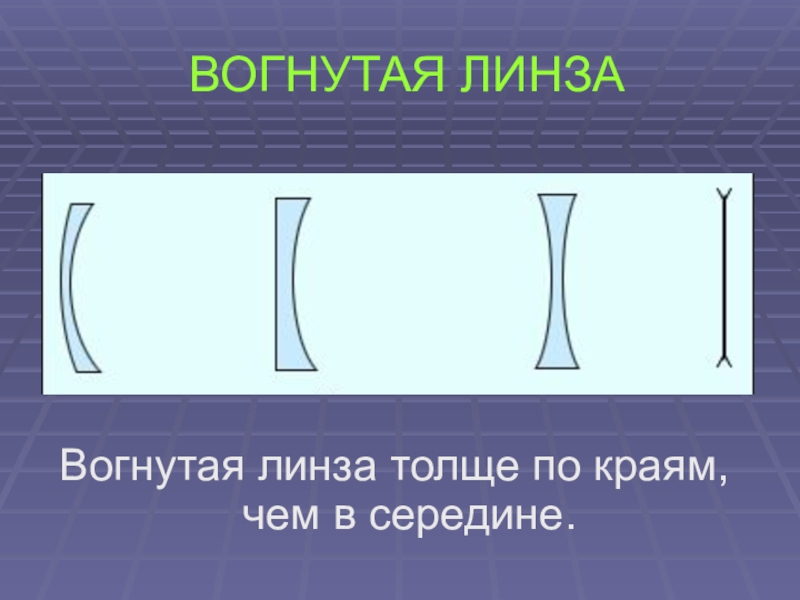

- 4. ВОГНУТАЯ ЛИНЗАВогнутая линза толще по краям, чем в середине.
- 5. Термины геометрической оптики.
- 6. Основное свойство линз – способность давать изображения
- 7. Построение изображения в собирающей линзе. Линза называется тонкой, если ее толщиной можно пренебречь.
- 8. Схематически тонкая собирающая линза изображается так:
- 9. Построить линзу и оптическую ось.На оптической оси

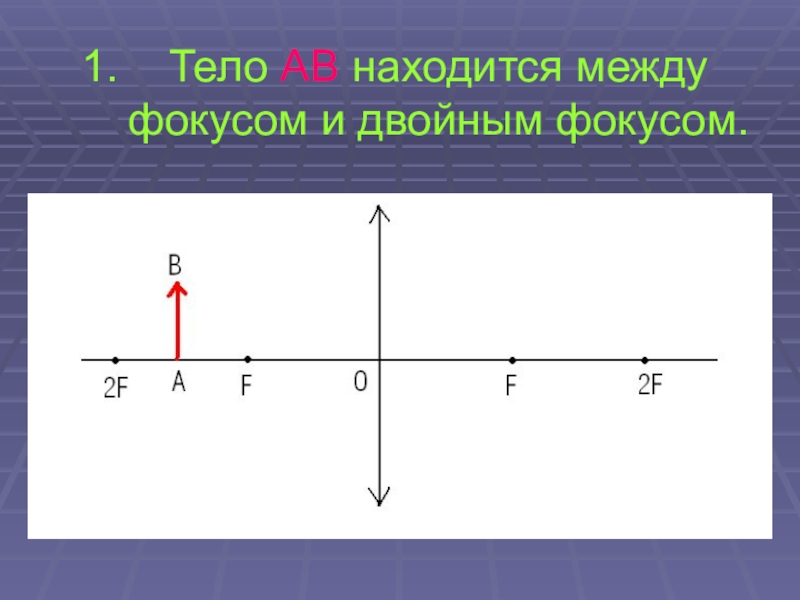

- 10. Тело АВ находится между фокусом и двойным фокусом.
- 11. Построить ход лучей из т.В.Опустить перпендикуляр из
- 12. Соединить точки В и О прямой линией до пересечения с ранее построенной прямой.Получили точку В'.
- 13. Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.А'В' – изображение тела АВ.
- 14. Характеристики изображения:действительное;перевернутое;увеличенное.

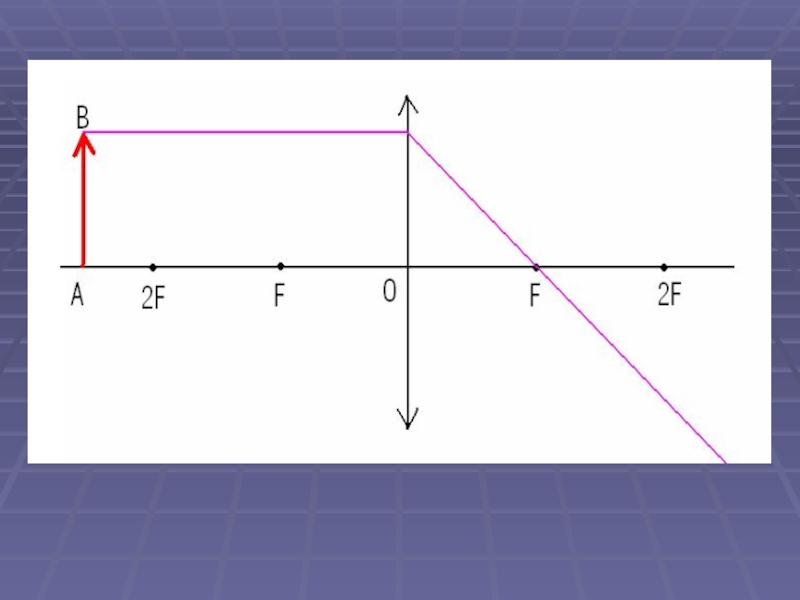

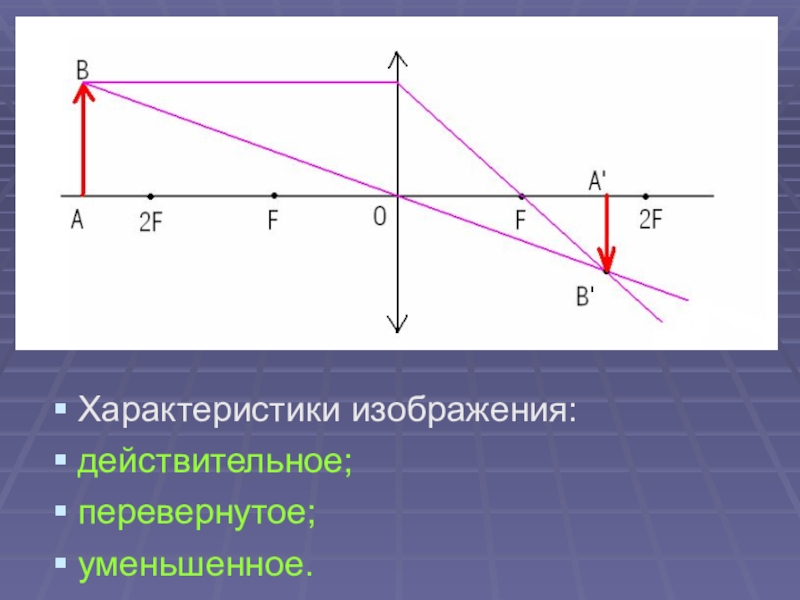

- 15. 2. Тело АВ находится за двойным фокусом.
- 16. Слайд 16
- 17. Слайд 17
- 18. Характеристики изображения:действительное;перевернутое;уменьшенное.
- 19. 3. Тело АВ находится между фокусом и линзой.
- 20. Невозможно построить изображение известным способом, значит, изображение
- 21. Слайд 21
- 22. Слайд 22
- 23. Характеристики изображения:мнимое;прямое;увеличенное.
- 24. Вывод:Размеры и расположение изображения предмета в собирающей
- 25. Построение изображения в рассеивающей линзе.
- 26. Схематически тонкая рассеивающая линза изображается так:
- 27. Построить линзу и оптическую ось.На оптической оси отметить фокус и двойной фокус, учитывая, что 2F=F+F.

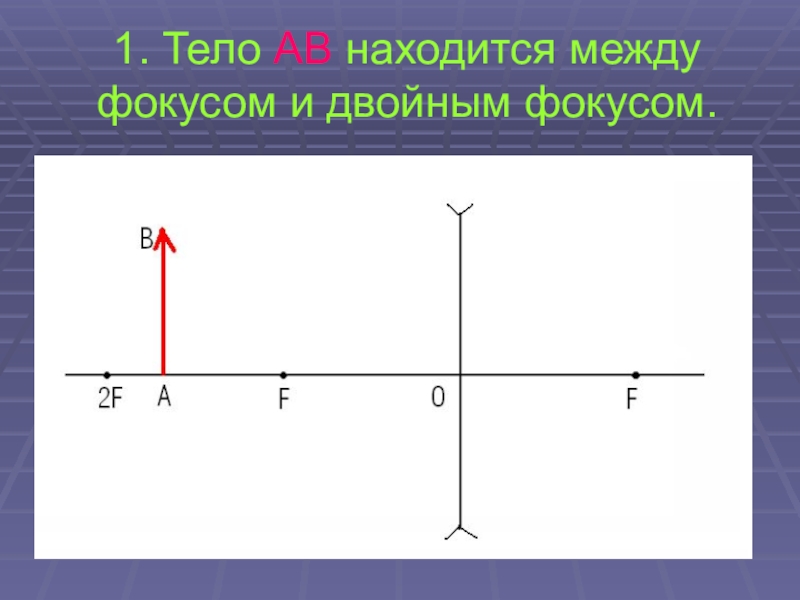

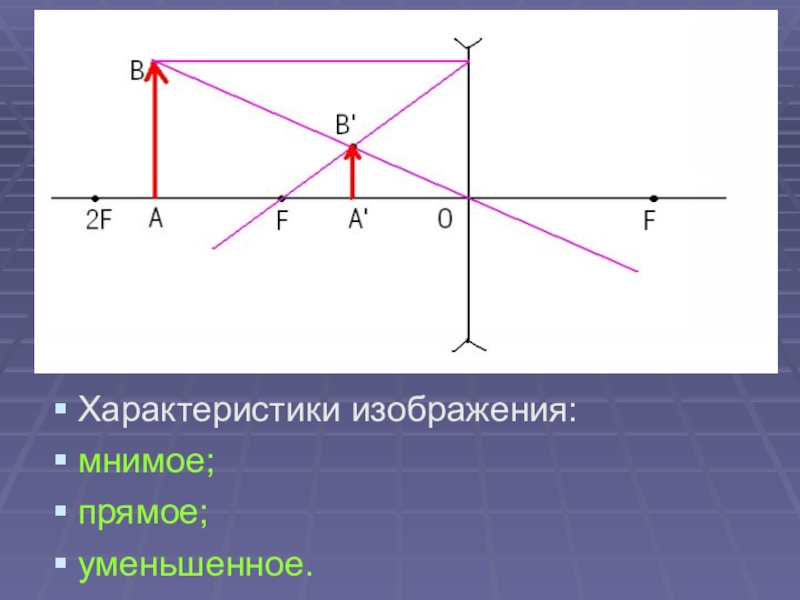

- 28. 1. Тело АВ находится между фокусом и двойным фокусом.
- 29. Построить ход лучей из т.В.Опустить перпендикуляр из
- 30. Соединить точки В и О прямой.Получили точку В'.
- 31. Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.А'В' – изображение тела АВ.
- 32. Характеристики изображения:мнимое;прямое;уменьшенное.
- 33. 2. Тело АВ находится за двойным фокусом.
- 34. Вывод:Рассеивающая линза дает уменьшенное, мнимое, прямое изображение,
- 35. Какие лучи удобно использовать, для построения изображения точки А с помощью собирающей линзы
- 36. Лучи падают на рассеивающую линзу. На каком
- 37. На рисунке показаны главная оптическая ось ММ1
ГЕОМЕТРИЧЕСКАЯ ОПТИКАПостроение изображений, полученных с помощью линз
Слайд 6
Основное свойство линз – способность давать изображения предметов.
Изображения бывают
прямыми
или перевернутыми,
действительными или мнимыми,
увеличенными или уменьшенными.
действительными или мнимыми,
увеличенными или уменьшенными.
Слайд 7Построение изображения в собирающей линзе.
Линза называется тонкой, если ее толщиной
можно пренебречь.

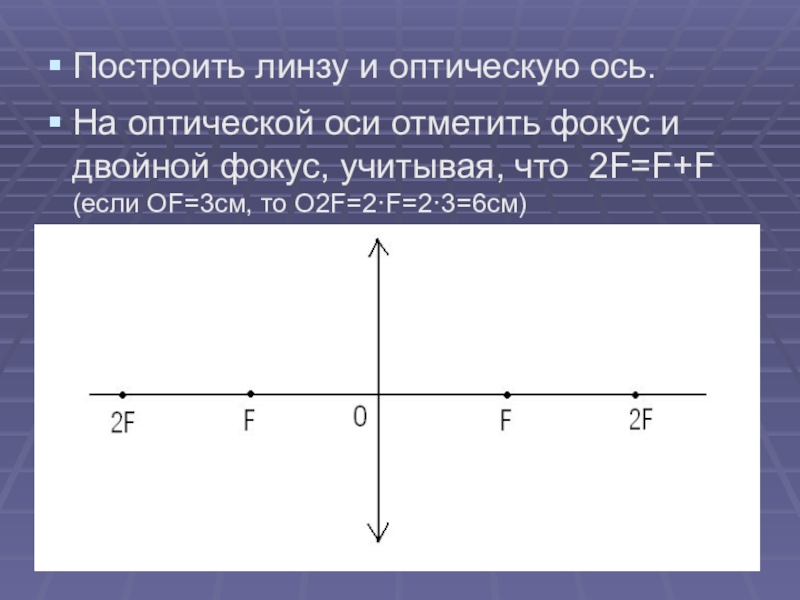

Слайд 9Построить линзу и оптическую ось.
На оптической оси отметить фокус и двойной
фокус, учитывая, что 2F=F+F (если OF=3см, то О2F=2·F=2·3=6см)

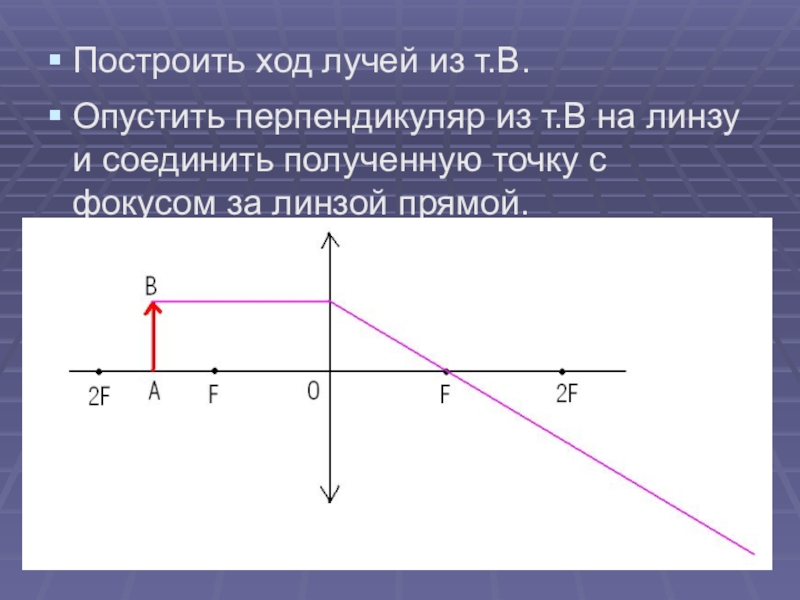

Слайд 11
Построить ход лучей из т.В.
Опустить перпендикуляр из т.В на линзу и
соединить полученную точку с фокусом за линзой прямой.
Слайд 12
Соединить точки В и О прямой линией до пересечения с ранее
построенной прямой.
Получили точку В'.
Получили точку В'.

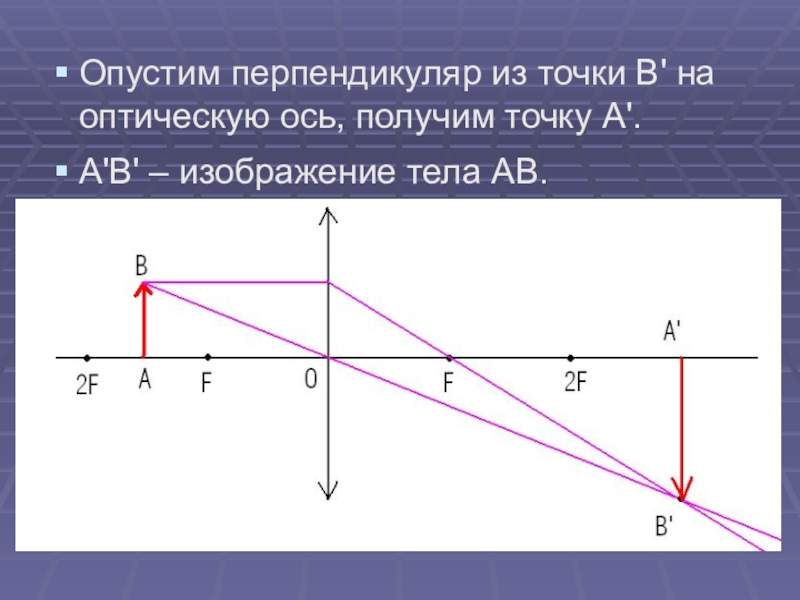

Слайд 13
Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.
А'В'
– изображение тела АВ.

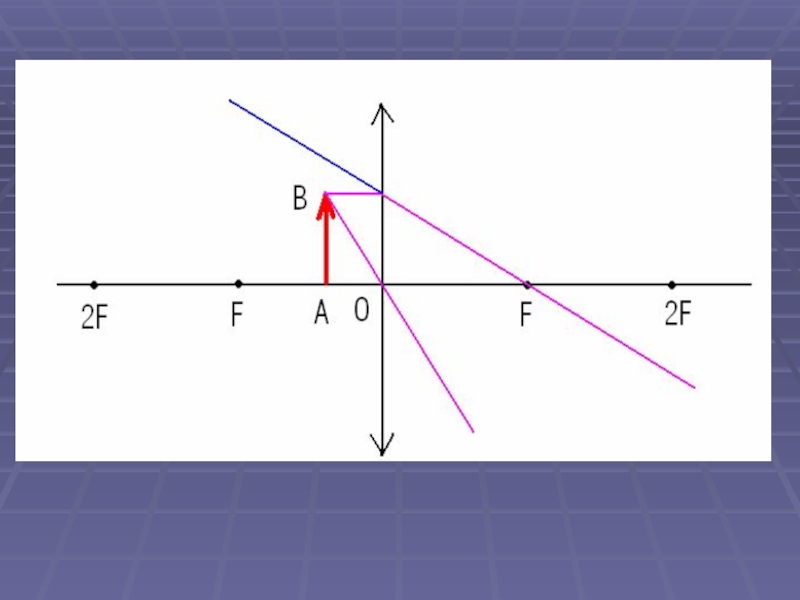

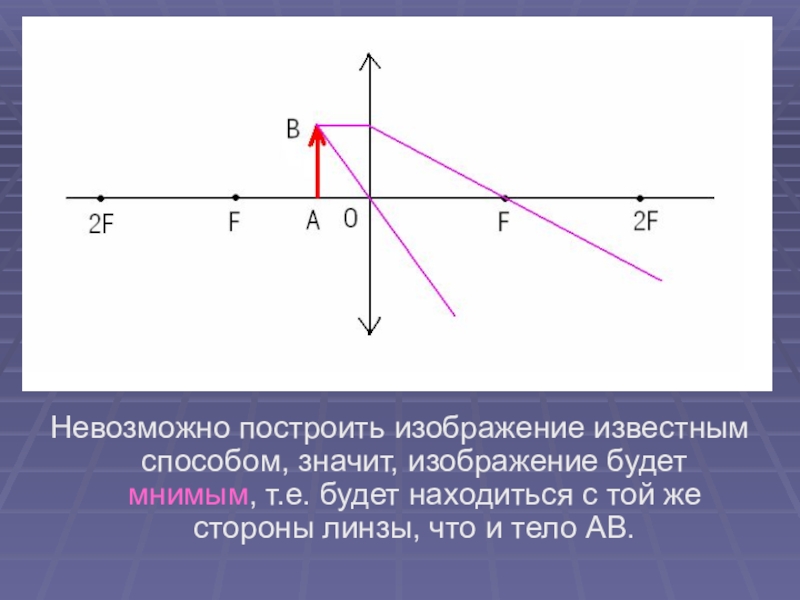

Слайд 20
Невозможно построить изображение известным способом, значит, изображение будет мнимым, т.е. будет
находиться с той же стороны линзы, что и тело АВ.
Слайд 24Вывод:
Размеры и расположение изображения предмета в собирающей линзе зависят от положения
предмета относительно линзы.
В зависимости от того, на каком расстоянии от линзы находится предмет, можно получить или увеличенное, или уменьшенное изображение.
В зависимости от того, на каком расстоянии от линзы находится предмет, можно получить или увеличенное, или уменьшенное изображение.

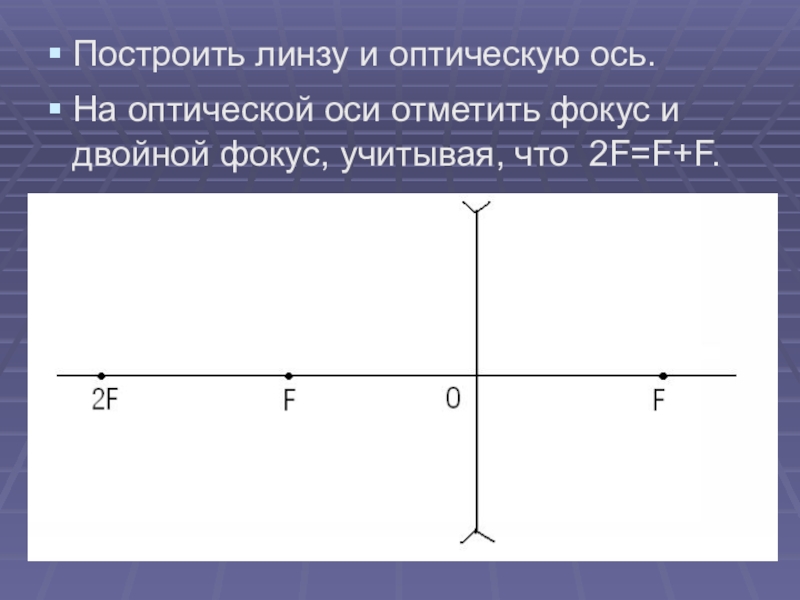

Слайд 27
Построить линзу и оптическую ось.
На оптической оси отметить фокус и двойной
фокус, учитывая, что 2F=F+F.
Слайд 29
Построить ход лучей из т.В.
Опустить перпендикуляр из т.В на линзу и
соединить полученную точку с фокусом перед линзой прямой.

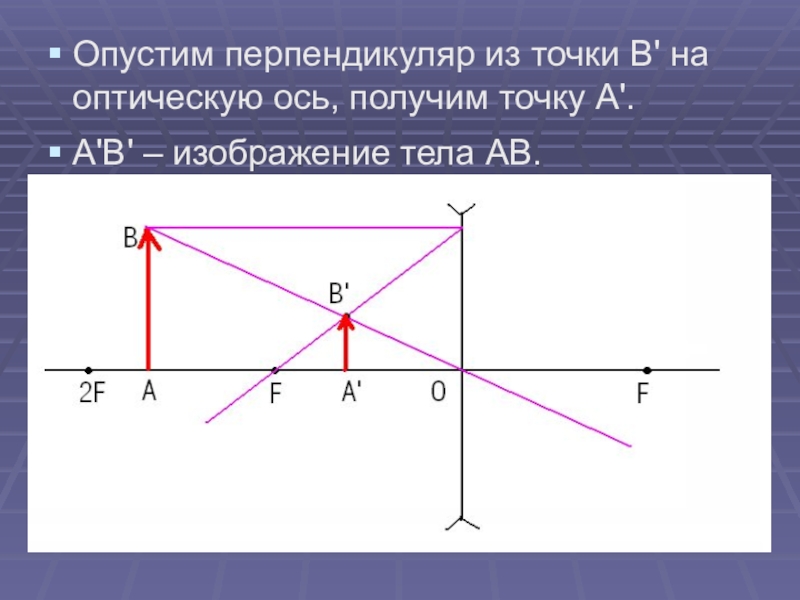

Слайд 31
Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'.
А'В'
– изображение тела АВ.
Слайд 34Вывод:
Рассеивающая линза дает уменьшенное, мнимое, прямое изображение, которое находится по ту
же сторону от линзы, что и предмет и не зависит от положения предмета относительно линзы.

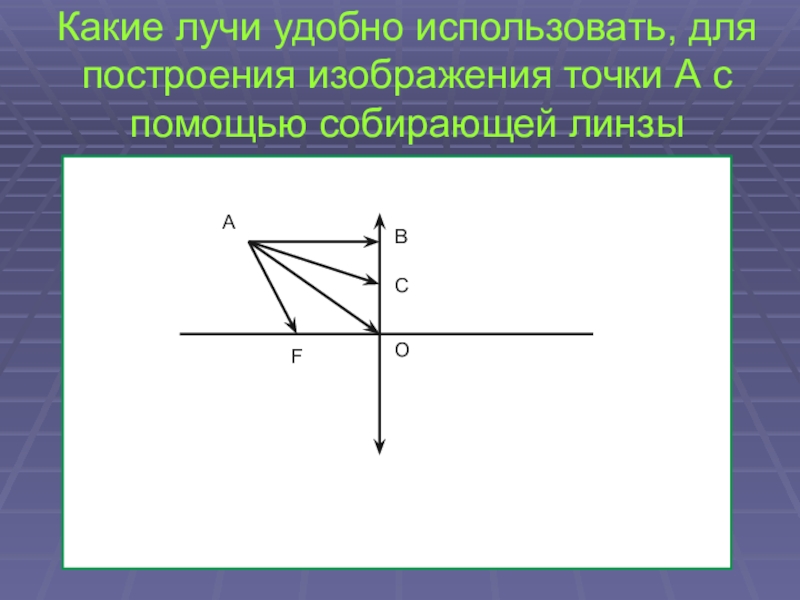

Слайд 35Какие лучи удобно использовать, для построения изображения точки А с помощью
собирающей линзы

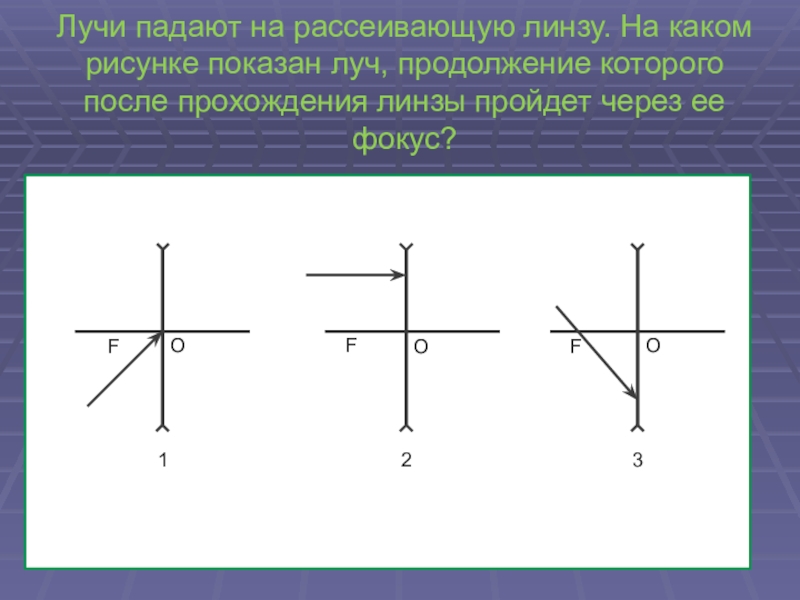

Слайд 36Лучи падают на рассеивающую линзу. На каком рисунке показан луч, продолжение
которого после прохождения линзы пройдет через ее фокус?
F
О
О
О
F
F
1
2
3
Слайд 37На рисунке показаны главная оптическая ось ММ1 линзы, предмет АВ и
его изображение А1В1. Определите графически положение оптического центра и фокусов линзы.
А
В
В1
А1
М
М1
