В 2009-2010 годах в нашей местности была необычайно снежная зима. Толщина снега была очень большая. Возникла угроза обрушения крыш. Вот я и решила узнать, выдержит ли крыша моего дома и от чего

Слайд 1МОУ «Кучердаевская средняя общеобразовательная школа № 15»
Экспериментальная работа
Обрушится ли крыша?


МОУ «Кучердаевская средняя общеобразовательная школа № 15»Экспериментальная работа Обрушится ли крыша?

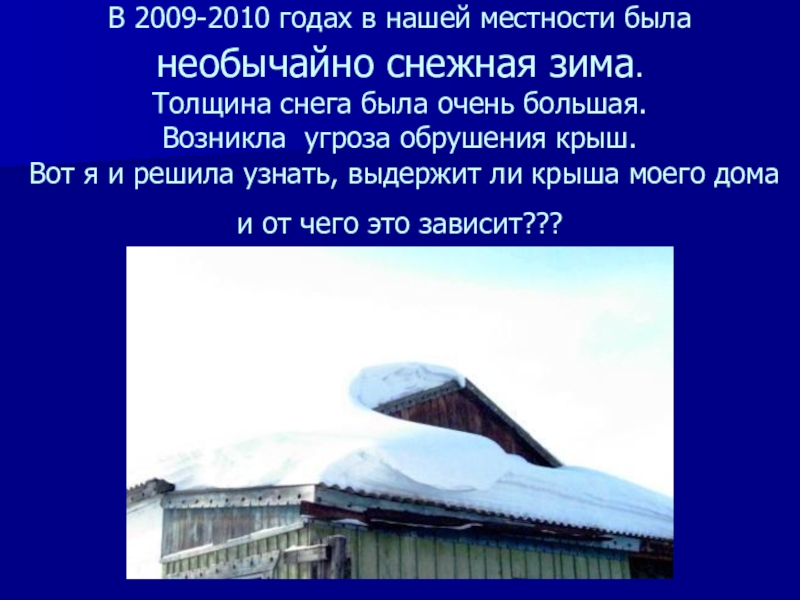

Слайд 2В 2009-2010 годах в нашей местности была необычайно снежная зима. Толщина

снега была очень большая. Возникла угроза обрушения крыш. Вот я и решила узнать, выдержит ли крыша моего дома и от чего это зависит???
В 2009-2010 годах в нашей местности была  необычайно снежная зима.  Толщина снега была очень большая.

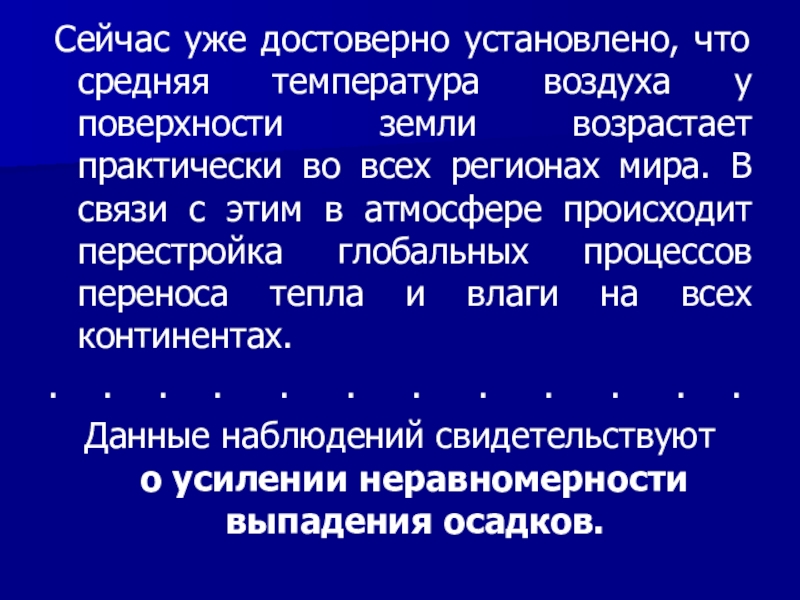

Слайд 3 Сейчас уже достоверно установлено, что средняя температура воздуха у поверхности

земли возрастает практически во всех регионах мира. В связи с этим в атмосфере происходит перестройка глобальных процессов переноса тепла и влаги на всех континентах.
. . . . . . . . . . . .
Данные наблюдений свидетельствуют о усилении неравномерности выпадения осадков.

Сейчас уже достоверно установлено, что средняя температура воздуха у поверхности земли возрастает практически во всех регионах

Слайд 4 ЦЕЛЬ: выяснение местных условий снежного покрова и определение нагрузки на соответствующие

строительные материалы.

Задачи:
Научиться получать, отбирать, анализировать необходимые данные.
Научиться ставить вопросы и находить ответы.
Научиться умело, грамотно, быстро пользоваться дополнительными источниками информации.

ЦЕЛЬ: выяснение местных условий снежного покрова и определение нагрузки на соответствующие строительные материалы. Задачи:Научиться получать, отбирать,

Слайд 5Алгоритм выполнения экспериментальной работы
Изучить соответствующую литературу.
Произвести необходимые замеры.
Получить расчетные данные по

проведенным замерам.
Выполнить необходимые расчеты.
Проанализировать возможные деформации.
Сопоставить полученные данные с табличными.
Сделать вывод (проанализировать возможные последствия).
Алгоритм выполнения экспериментальной работыИзучить соответствующую литературу.Произвести необходимые замеры.Получить расчетные данные по проведенным замерам.Выполнить необходимые расчеты.Проанализировать возможные деформации.Сопоставить

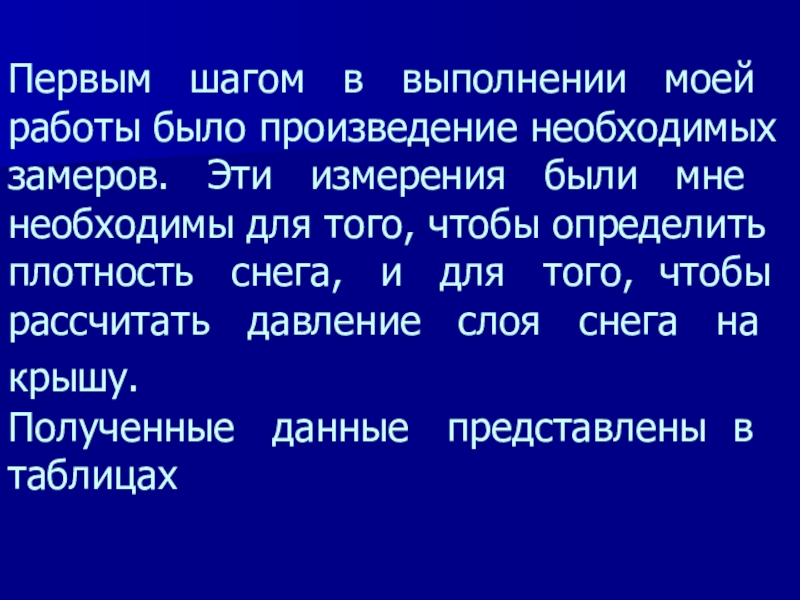

Слайд 6Первым шагом в выполнении моей работы было

произведение необходимых замеров. Эти измерения были мне необходимы для того, чтобы определить плотность снега, и для того, чтобы рассчитать давление слоя снега на крышу. Полученные данные представлены в таблицах
Первым  шагом  в  выполнении  моей работы было произведение необходимых замеров.  Эти

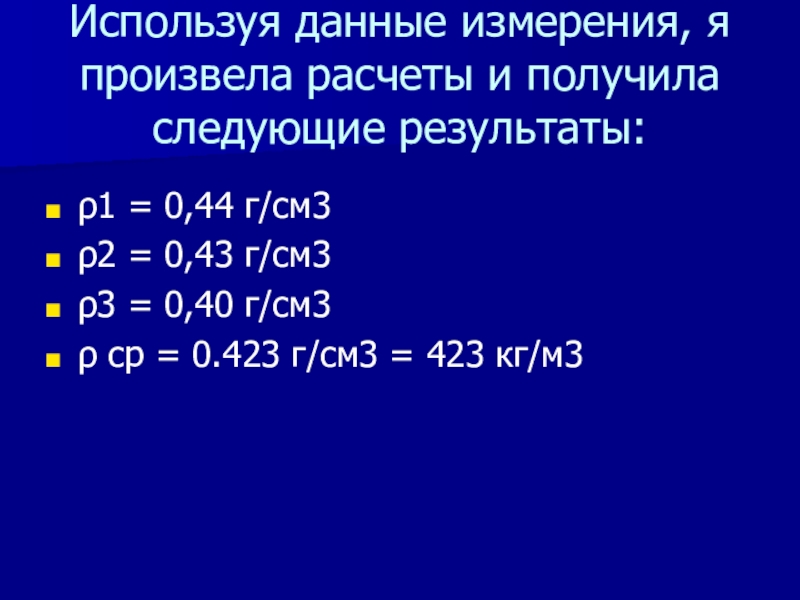

Слайд 8Используя данные измерения, я произвела расчеты и получила следующие результаты:
ρ1 =

0,44 г/см3
ρ2 = 0,43 г/см3
ρ3 = 0,40 г/см3
ρ ср = 0.423 г/см3 = 423 кг/м3
Используя данные измерения, я произвела расчеты и получила следующие результаты:ρ1 = 0,44 г/см3ρ2 = 0,43 г/см3ρ3 =

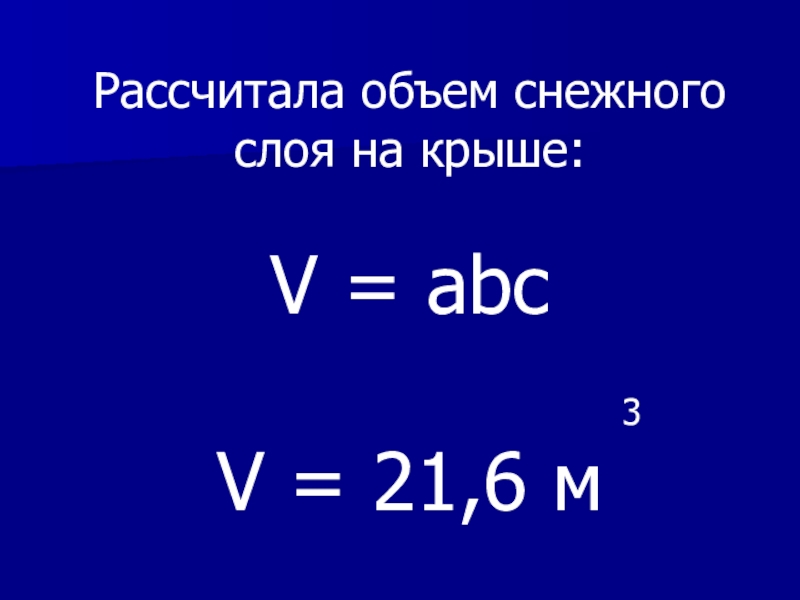

Слайд 9Рассчитала объем снежного слоя на крыше:

V = abc

3
V = 21,6 м
Рассчитала объем снежного слоя на крыше:V = abc

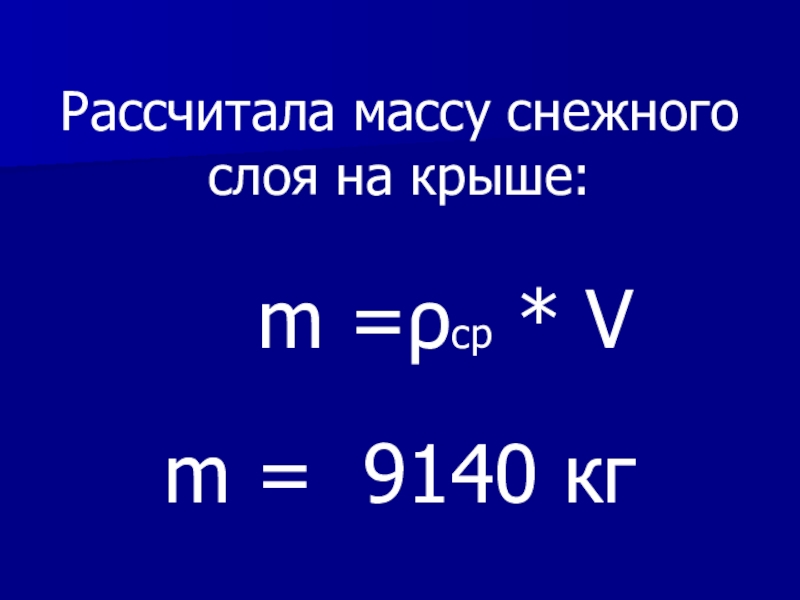

Слайд 10Рассчитала массу снежного
слоя на крыше:

m =ρср

* V

m = 9140 кг
Рассчитала массу снежного слоя на крыше:    m =ρср * V	m = 9140 кг

Слайд 11Рассчитала силу, с которой снег
вследствие своего притяжения
к Земле действует

на крышу,
т.е. вес снега:

P = Fт = mg

P = 91400 H
Рассчитала силу, с которой снег вследствие своего притяжения к Земле действует на крышу, т.е. вес снега:

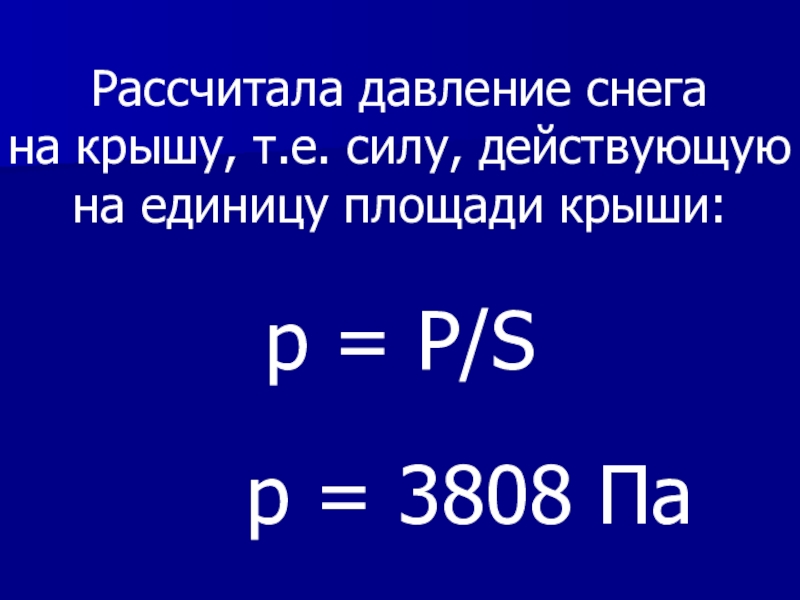

Слайд 12Рассчитала давление снега
на крышу, т.е. силу, действующую
на единицу площади

крыши:

p = P/S

p = 3808 Па
Рассчитала давление снега на крышу, т.е. силу, действующую на единицу площади крыши:p = P/S	  p =

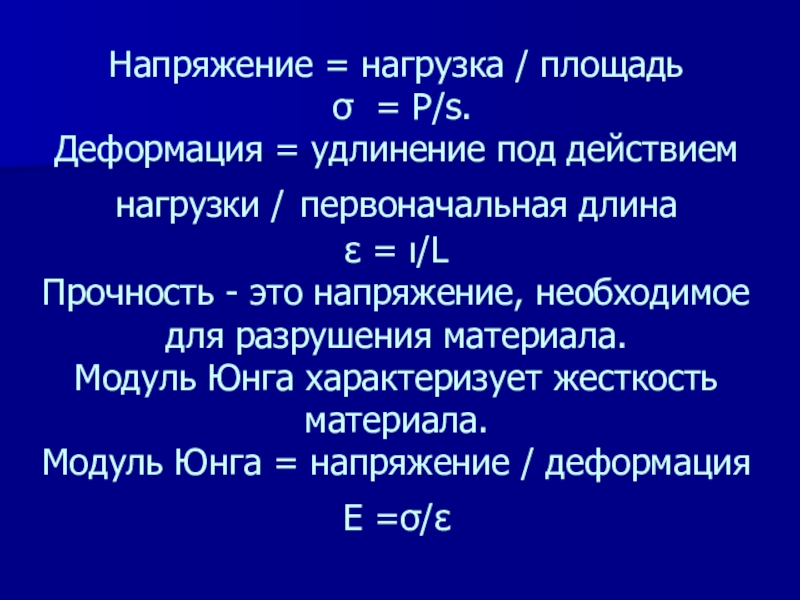

Слайд 13Напряжение = нагрузка / площадь σ = Р/s. Деформация =

удлинение под действием нагрузки / первоначальная длина ε = ι/L Прочность - это напряжение, необходимое для разрушения материала. Модуль Юнга характеризует жесткость материала. Модуль Юнга = напряжение / деформация E =σ/ε
Напряжение = нагрузка / площадь    σ = Р/s. Деформация = удлинение под действием нагрузки

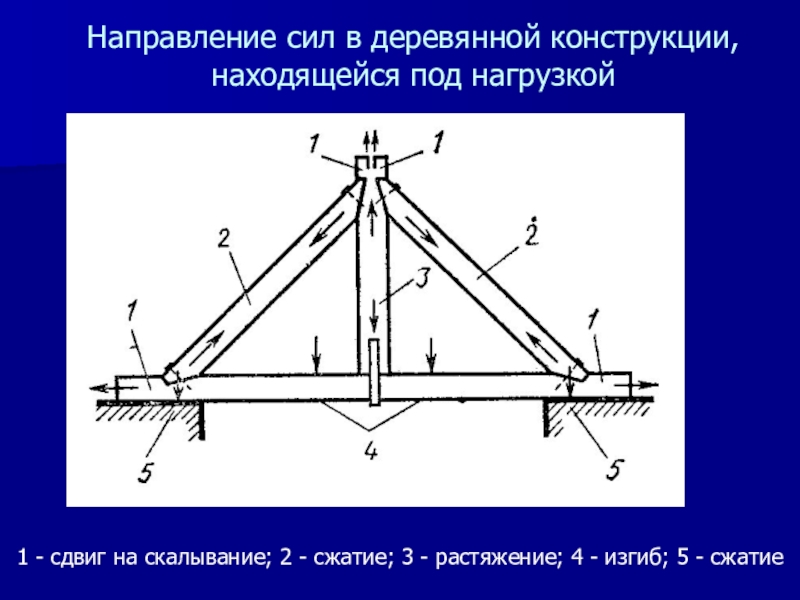

Слайд 14Направление сил в деревянной конструкции, находящейся под нагрузкой
1 - сдвиг на

скалывание; 2 - сжатие; 3 - растяжение; 4 - изгиб; 5 - сжатие
Направление сил в деревянной конструкции, находящейся под нагрузкой 1 - сдвиг на скалывание; 2 - сжатие; 3

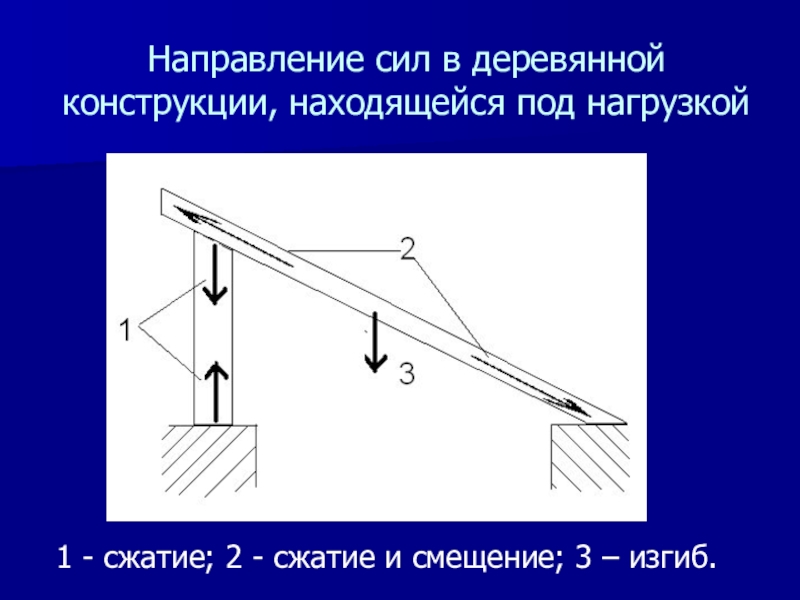

Слайд 15Направление сил в деревянной конструкции, находящейся под нагрузкой
1 - сжатие; 2

- сжатие и смещение; 3 – изгиб.
Направление сил в деревянной конструкции, находящейся под нагрузкой1 - сжатие; 2 - сжатие и смещение; 3 –

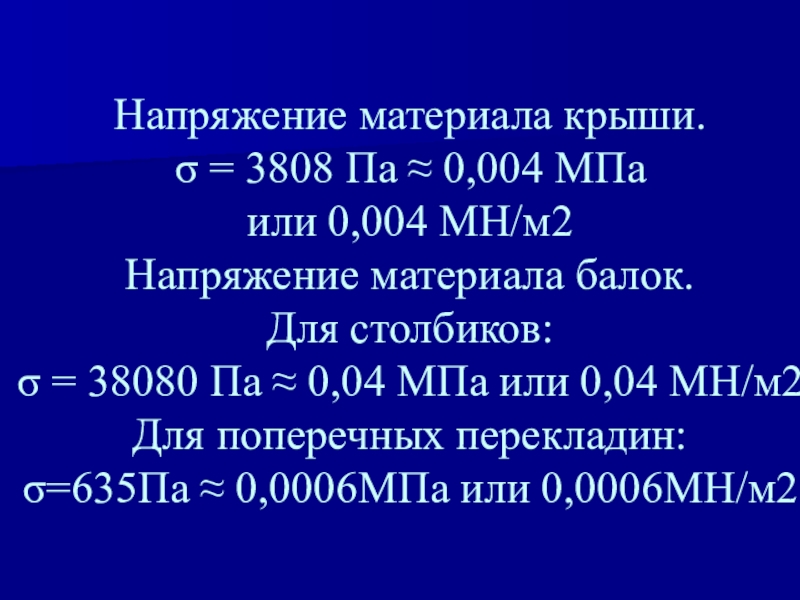

Слайд 16Напряжение материала крыши. σ = 3808 Па ≈ 0,004 МПа или 0,004

МН/м2 Напряжение материала балок. Для столбиков: σ = 38080 Па ≈ 0,04 МПа или 0,04 МН/м2 Для поперечных перекладин: σ=635Па ≈ 0,0006МПа или 0,0006МН/м2
Напряжение материала крыши. σ = 3808 Па ≈ 0,004 МПа  или 0,004 МН/м2 Напряжение материала балок.

Слайд 17Таблица 2. Прочность различных твердых тел

Таблица 2. Прочность различных твердых тел

Слайд 18Таблица 3 Основные технические свойства различных древесных пород

Таблица 3 Основные технические свойства различных древесных пород

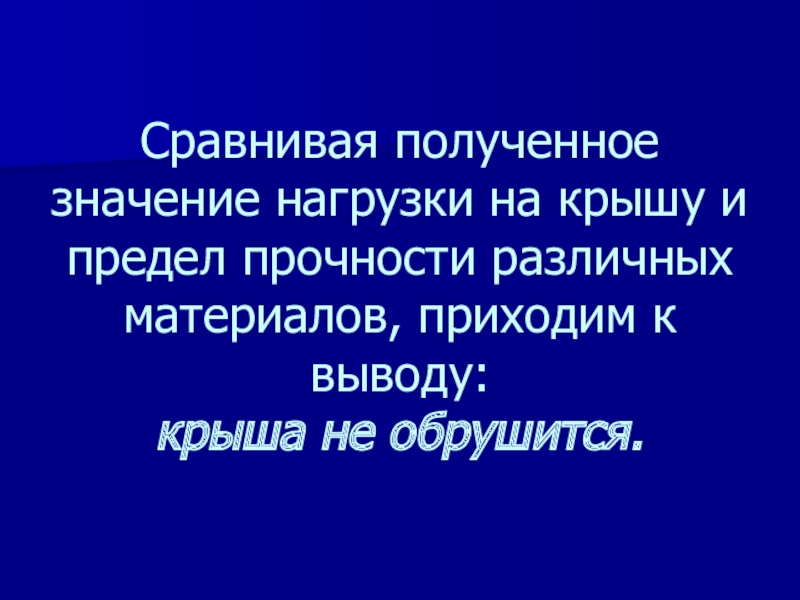

Слайд 19Сравнивая полученное значение нагрузки на крышу и предел прочности различных материалов,

приходим к выводу: крыша не обрушится.
Сравнивая полученное значение нагрузки на крышу и предел прочности различных материалов, приходим к выводу: крыша не обрушится.
