Презентация, доклад по физике на тему Конденсатор
Содержание
- 1. Презентация по физике на тему Конденсатор
- 2. Цели проблемных лекций:1. Усвоение обучающимися теоретических знаний
- 3. Принцип построения1. Разработка системы учебных проблем2. Диалогическое изложение материала3. Визуализация информации

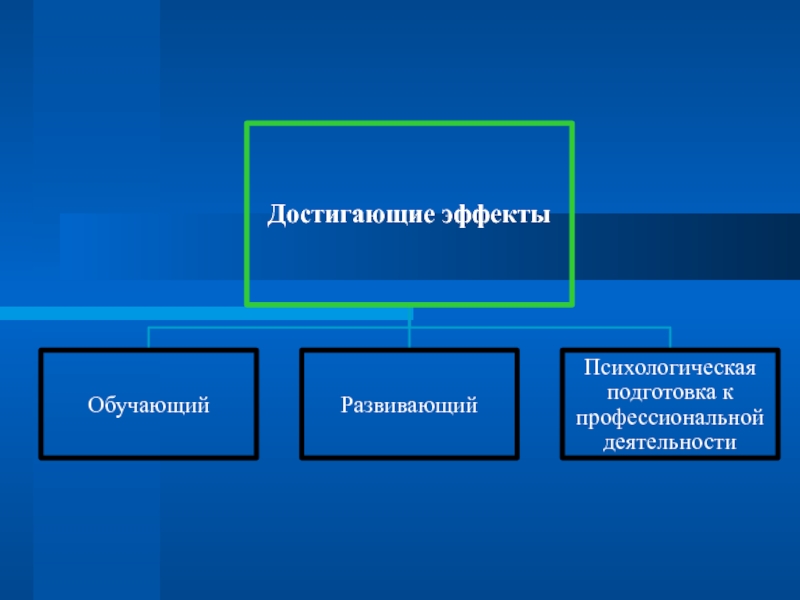

- 4. Слайд 4
- 5. КонденсаторыЭнергия заряженного конденсатора
- 6. Цель урока: Задачи: 1.Сформировать понятия «конденсатор», «заряд
- 7. Три пути ведут к знанию: путь размышления
- 8. Большой электроемкостью обладает конденсатор – система из
- 9. Заряд конденсатора – модуль заряда одной из
- 10. История создания конденсатораВ 1745 году в Лейдене немецкий

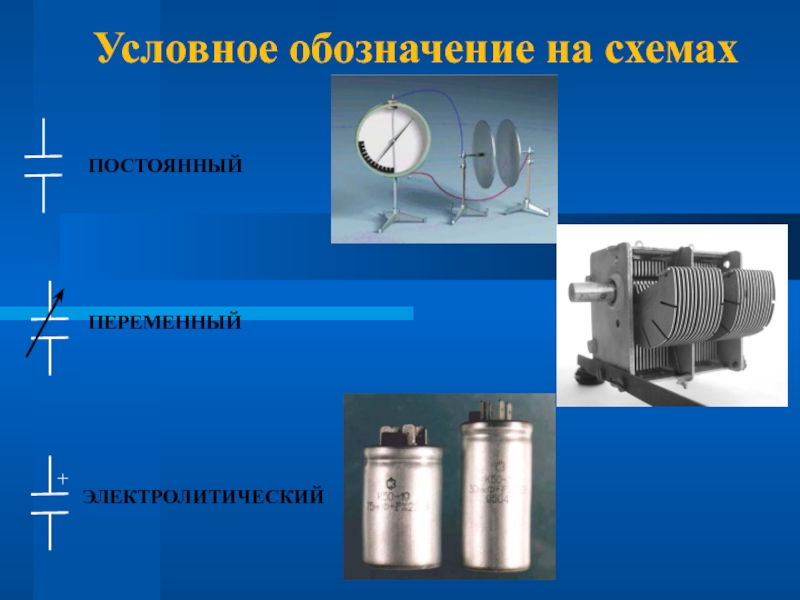

- 11. Условное обозначение на схемахПЕРЕМЕННЫЙ ПОСТОЯННЫЙ +ЭЛЕКТРОЛИТИЧЕСКИЙ
- 12. Опыт электроемкость плоского конденсатора
- 13. Электроемкость плоского конденсатораdSSЗависит от:1. Геометрических размеров и формы проводников2. Взаимного расположения проводников3. Диэлектрической проницаемости*
- 14. Соединения конденсаторов1. Параллельное Второй частный случай Если
- 15. Соединения конденсаторовОбщая емкость любого количества последовательно соединенных
- 16. Типы конденсаторовБумажныеВоздушныеЭлектролитическиеСлюдяныеКерамическиеПленочныеПолипропиленовые
- 17. Бумажные конденсаторы.Состоит из двух полос фольги. Диэлектриком
- 18. Бумажные конденсаторы.Достоинства:Недостатки:высокая надежность и электрическая прочность. высокая

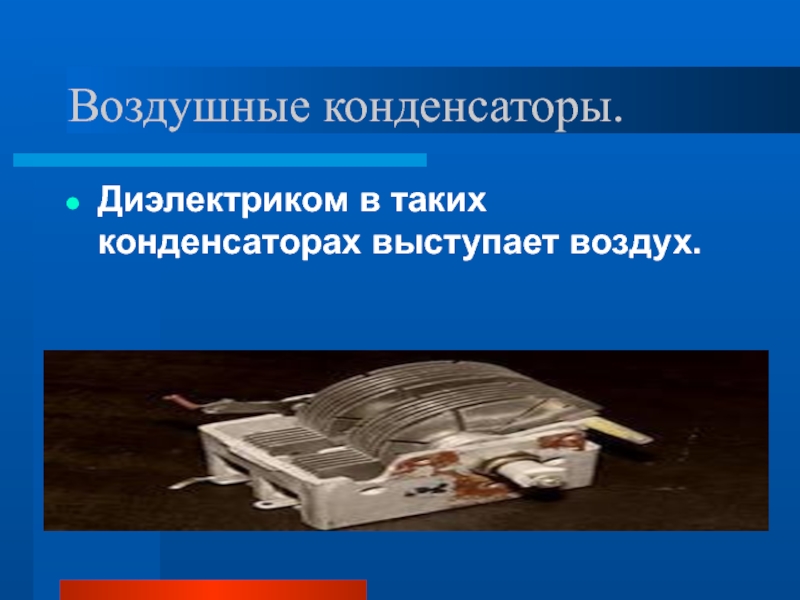

- 19. Воздушные конденсаторы.Диэлектриком в таких конденсаторах выступает воздух.
- 20. Воздушные конденсаторы.Достоинства:Недостатки:простота изготовления переменных конденсаторов,рассчитаны на постоянные
- 21. Электролитические конденсаторы.1 обкладка- фольга, 2 обкладка –
- 22. Электролитические конденсаторы.Достоинства:Недостатки:высокая емкость на единицу объема полярность,
- 23. Слюдяные конденсаторы.Обкладками является фольга или слой напыленного
- 24. Слюдяные конденсаторы.Достоинства:Недостатки: высокая емкость на единицу объема.
- 25. Керамические конденсаторы.Диэлектриком служит керамика на основе титанатов циркония , кальция, никеля, бария.
- 26. Керамические конденсаторы.Достоинства:Недостатки:низкие шумы, высокая температурная и временная стабильность, надежность, низкие потери, электрическая прочность.плохие массогабаритные характеристики.
- 27. Пленочные конденсаторы. Обкладки – фольга,
- 28. Пленочные конденсаторы.Достоинства: Недостатки: возможность выдерживать выбросы напряжения,
- 29. Полипропиленовые конденсаторы.Диэлектриком является полипропилен, тефлон или другие специальные полимеры высокой электрической прочности и сопротивления..
- 30. Полипропиленовые конденсаторы. Достоинства:
- 31. Энергия заряженного конденсатора
- 32. Энергия заряженного конденсатораЗадание: Вывести формулу для расчета энергии заряженного конденсатора ( с.144)
- 33. Формула энергии плоского конденсатора
- 34. Применение конденсаторовРаботу выполнили Студенты группы Э-10Панов М и Малютин Д.
- 35. Конденсаторы нашли широкое применение в быту и технике.
- 36. При быстром разряде конденсатора можно получить импульс большой мощности, например в фотовспышках.
- 37. Так как конденсатор способен длительное время сохранять
- 38. Под каждой клавишей клавиатуры компьютера находится конденсатор , электроёмкость которого изменяется при нажатии на клавишу .
- 39. Так же конденсаторы применяются осветительных сетях с натриевыми лампами.
- 40. В лазерной технике – для получения мощных импульсов.
- 41. Современной электроэнергетике конденсаторы находят себе также весьма разнообразное
- 42. Кроме электроники и электроэнергетики, конденсаторы применяют и
- 43. В металлопромышленности - в высокочастотных установках для плавки и термической обработки металлов.
- 44. В автотракторной технике – в схемах зажигания для искрогашенияв контактах и для подавления радиопомех.

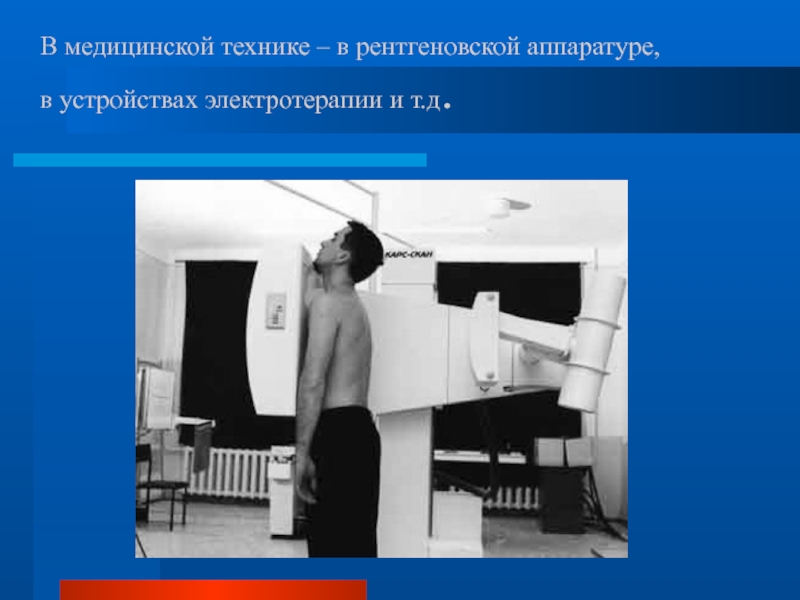

- 45. В медицинской технике – в рентгеновской аппаратуре, в устройствах электротерапии и т.д.
- 46. В технике использования атомной энергии для

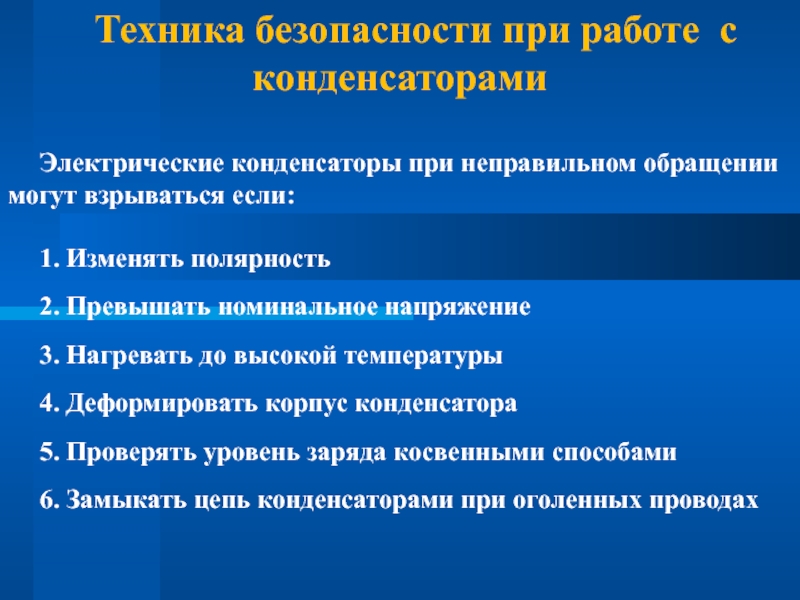

- 47. Техника безопасности при работе с конденсаторамиЭлектрические конденсаторы

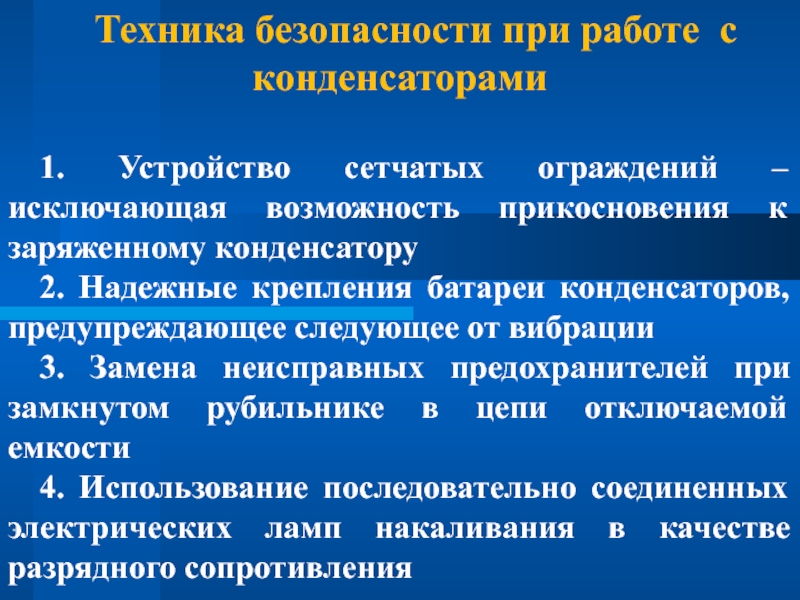

- 48. Техника безопасности при работе с конденсаторами1. Устройство

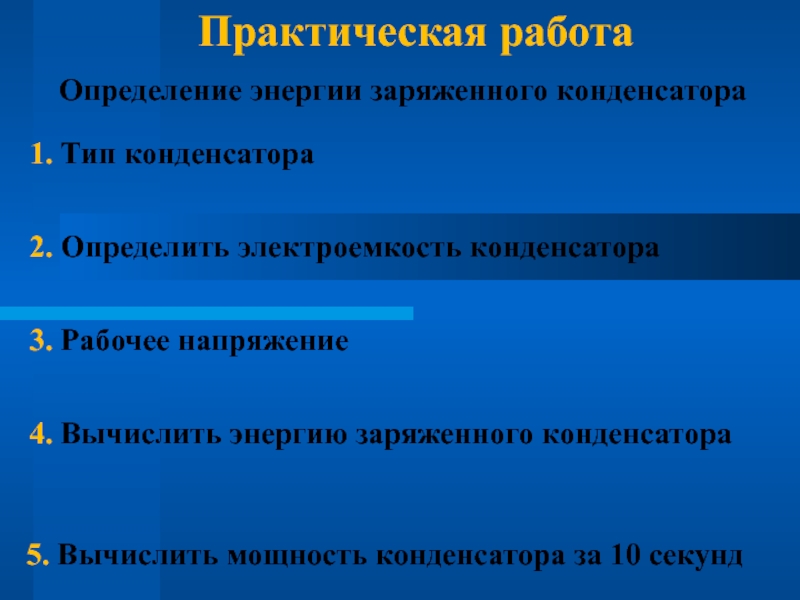

- 49. Практическая работа1. Тип конденсатора2. Определить электроемкость конденсатора3.

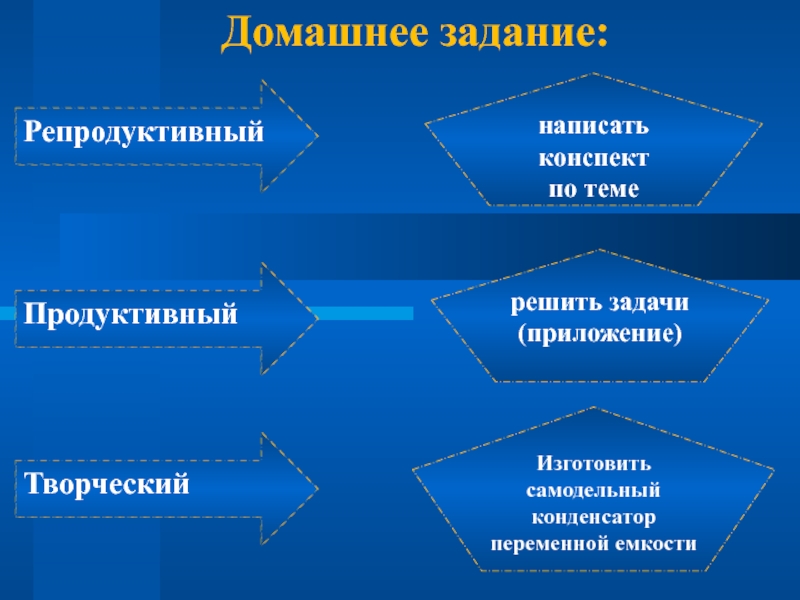

- 50. Домашнее задание:РепродуктивныйПродуктивныйТворческийнаписать конспект по темерешить задачи (приложение)Изготовить самодельный конденсатор переменной емкости
- 51. Спасибо всем!!!
Цели проблемных лекций:1. Усвоение обучающимися теоретических знаний (ОК.1)2. Развитие самостоятельного теоретического мышления (ОК.4)3. Формирование профессиональной мотивации будущего специалиста (ОК.7)
Слайд 2Цели проблемных лекций:
1. Усвоение обучающимися теоретических знаний (ОК.1)
2. Развитие самостоятельного теоретического
мышления (ОК.4)
3. Формирование профессиональной мотивации будущего специалиста (ОК.7)
3. Формирование профессиональной мотивации будущего специалиста (ОК.7)

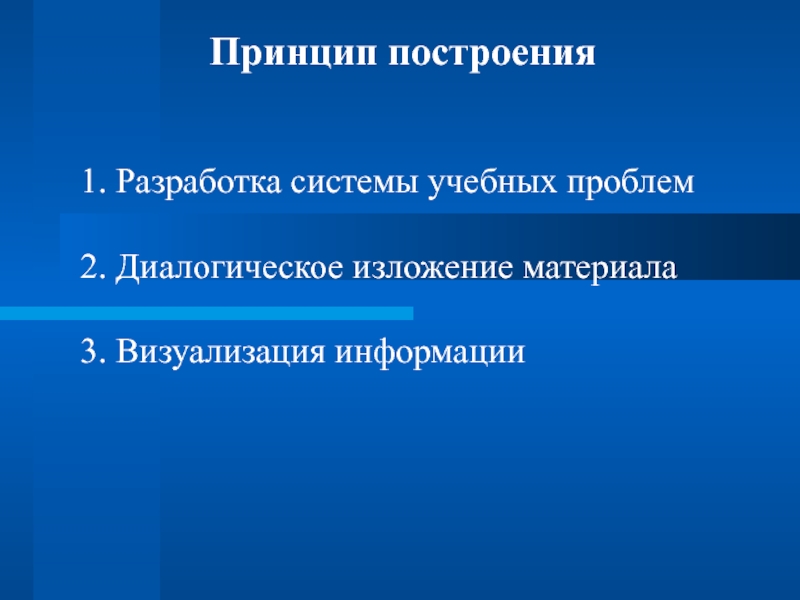

Слайд 3Принцип построения
1. Разработка системы учебных проблем
2. Диалогическое изложение материала
3. Визуализация информации
Слайд 6Цель урока:
Задачи:
1.Сформировать понятия «конденсатор», «заряд конденсатора», «электроёмкость плоского конденсатора»,«энергия
заряженного конденсатора» (ОК 1- ОК 7)
2. Формировать учебно-информационных компетенций: умений находить и обрабатывать информацию из разных источников (ОК 4, ОК 2)
3. Формировать коммуникативные компетенции: умений работать в группе, коллективе.( ОК 5)
4. Формировать компетенции взаимоконтроля, самоконтроля (ОК 3)
5. Показать связь изучаемого материала с профессией и последующим изучением материала.
2. Формировать учебно-информационных компетенций: умений находить и обрабатывать информацию из разных источников (ОК 4, ОК 2)
3. Формировать коммуникативные компетенции: умений работать в группе, коллективе.( ОК 5)
4. Формировать компетенции взаимоконтроля, самоконтроля (ОК 3)
5. Показать связь изучаемого материала с профессией и последующим изучением материала.
Формирование элементов теории конденсатора, представлений о материальности электрического поля.
Слайд 7Три пути ведут к знанию:
путь размышления – это путь самый
благородный,
путь подражания – это путь самый легкий
и путь опыта – это путь самый горький.
путь подражания – это путь самый легкий
и путь опыта – это путь самый горький.
КОНФУЦИЙ

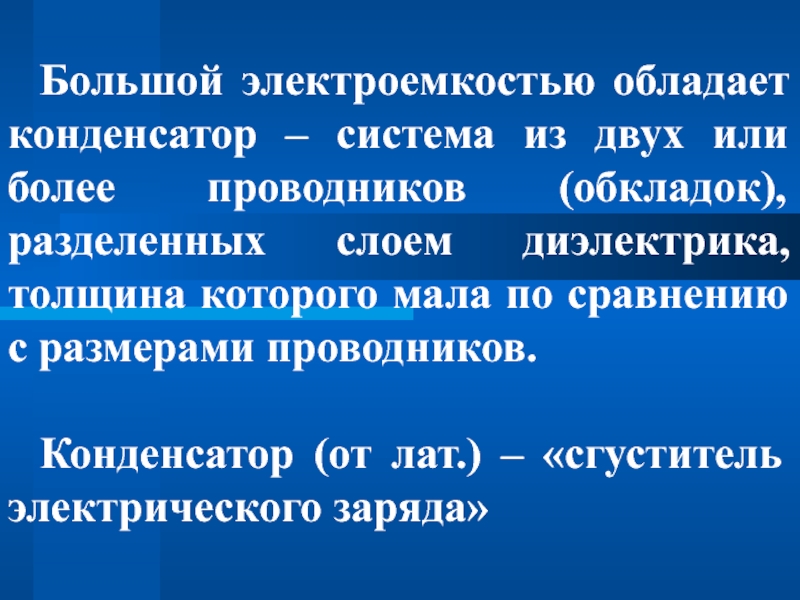

Слайд 8Большой электроемкостью обладает конденсатор – система из двух или более проводников
(обкладок), разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.
Конденсатор (от лат.) – «сгуститель электрического заряда»
Конденсатор (от лат.) – «сгуститель электрического заряда»

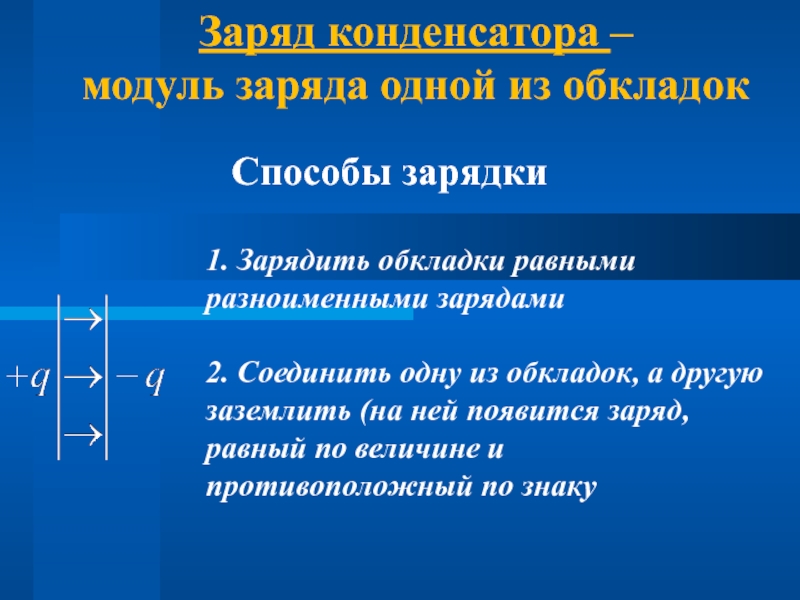

Слайд 9Заряд конденсатора –
модуль заряда одной из обкладок
Способы зарядки
1. Зарядить обкладки
равными разноименными зарядами
2. Соединить одну из обкладок, а другую заземлить (на ней появится заряд, равный по величине и противоположный по знаку
2. Соединить одну из обкладок, а другую заземлить (на ней появится заряд, равный по величине и противоположный по знаку
Слайд 10История создания конденсатора
В 1745 году в Лейдене немецкий физик Эвальд Юрген фон
Клейст и голландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку».
Питер ван Мушенбрук
(1692—1761)
Питер ван Мушенбрук
(1692—1761)
Слайд 13Электроемкость плоского конденсатора
d
S
S
Зависит от:
1. Геометрических размеров и формы проводников
2. Взаимного расположения
проводников
3. Диэлектрической проницаемости
3. Диэлектрической проницаемости
*
Слайд 14Соединения конденсаторов
1. Параллельное
Второй частный случай
Если параллельно соединены одинаковые конденсатора,
то их общую емкость можно быстро определить по формуле:
Общая емкость любого количества параллельно соединенных конденсаторов определяется по формуле:
Эквивалентная (общая) емкость параллельно соединенных конденсаторов, равна сумме ёмкостей этих конденсаторов.
С=С1+С2+Cn

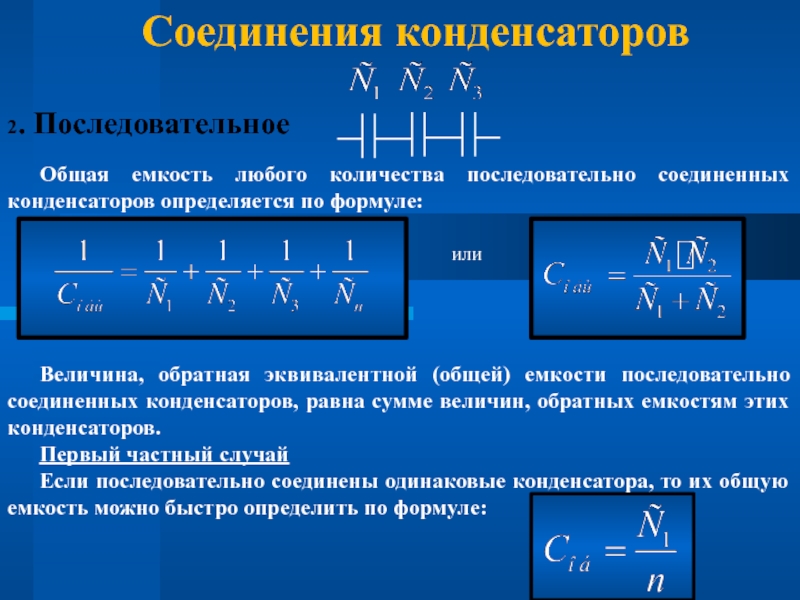

Слайд 15Соединения конденсаторов
Общая емкость любого количества последовательно соединенных конденсаторов определяется по формуле:
Величина, обратная эквивалентной (общей) емкости последовательно соединенных конденсаторов, равна сумме величин, обратных емкостям этих конденсаторов.
Первый частный случай
Если последовательно соединены одинаковые конденсатора, то их общую емкость можно быстро определить по формуле:
2. Последовательное
или
Слайд 16Типы конденсаторов
Бумажные
Воздушные
Электролитические
Слюдяные
Керамические
Пленочные
Полипропиленовые

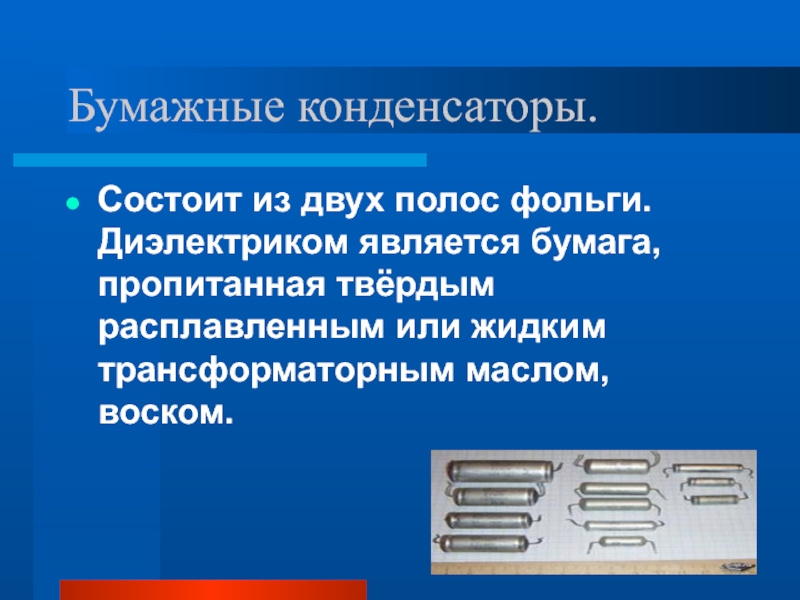

Слайд 17Бумажные конденсаторы.
Состоит из двух полос фольги. Диэлектриком является бумага, пропитанная твёрдым
расплавленным или жидким трансформаторным маслом, воском.

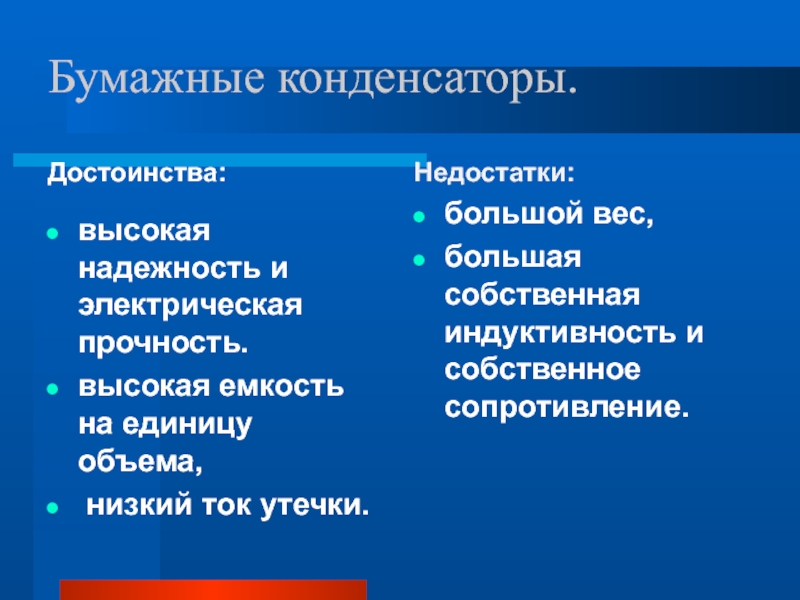

Слайд 18Бумажные конденсаторы.
Достоинства:
Недостатки:
высокая надежность и электрическая прочность.
высокая емкость на единицу объема,
низкий ток утечки.
большой вес,
большая собственная индуктивность и собственное сопротивление.

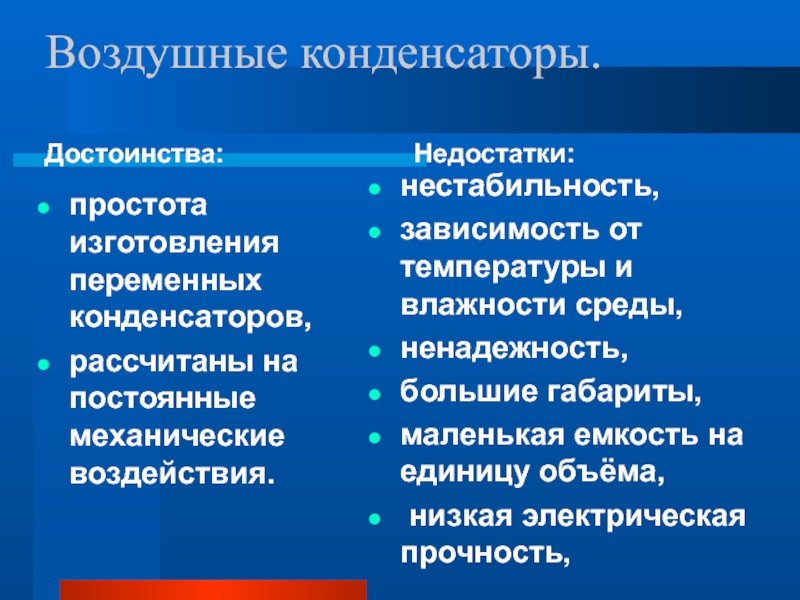

Слайд 20Воздушные конденсаторы.
Достоинства:
Недостатки:
простота изготовления переменных конденсаторов,
рассчитаны на постоянные механические воздействия.
нестабильность,
зависимость от
температуры и влажности среды,
ненадежность,
большие габариты,
маленькая емкость на единицу объёма,
низкая электрическая прочность,
ненадежность,
большие габариты,
маленькая емкость на единицу объёма,
низкая электрическая прочность,

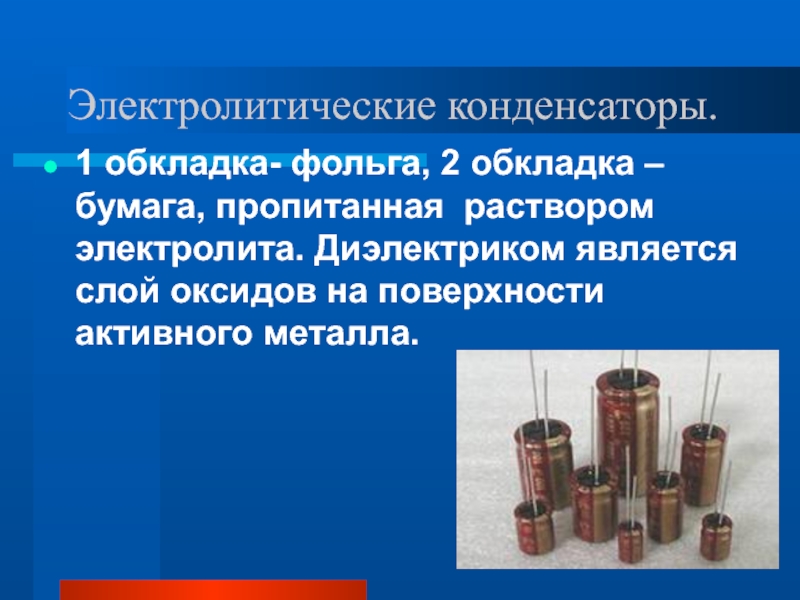

Слайд 21Электролитические конденсаторы.
1 обкладка- фольга, 2 обкладка – бумага, пропитанная раствором электролита.
Диэлектриком является слой оксидов на поверхности активного металла.

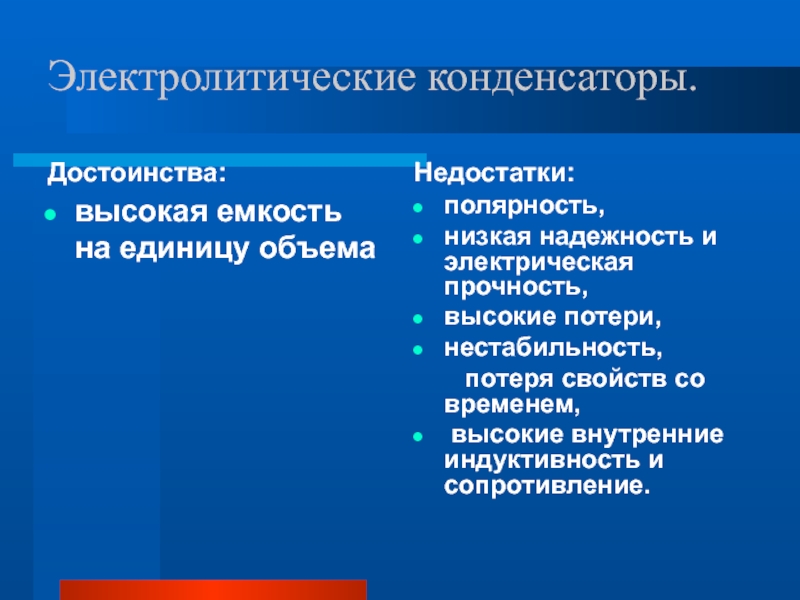

Слайд 22Электролитические конденсаторы.
Достоинства:
Недостатки:
высокая емкость на единицу объема
полярность,
низкая надежность и электрическая
прочность,
высокие потери,
нестабильность,
потеря свойств со временем,
высокие внутренние индуктивность и сопротивление.
высокие потери,
нестабильность,
потеря свойств со временем,
высокие внутренние индуктивность и сопротивление.

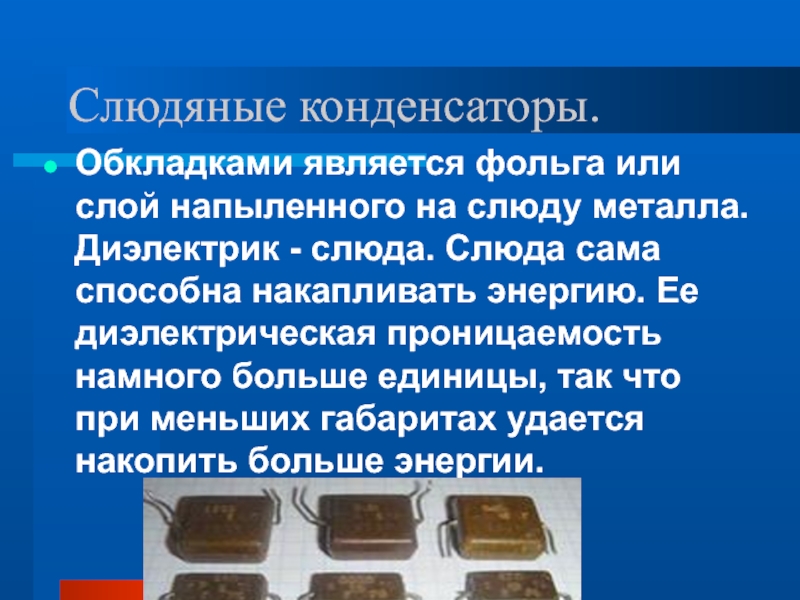

Слайд 23Слюдяные конденсаторы.
Обкладками является фольга или слой напыленного на слюду металла. Диэлектрик
- слюда. Слюда сама способна накапливать энергию. Ее диэлектрическая проницаемость намного больше единицы, так что при меньших габаритах удается накопить больше энергии.

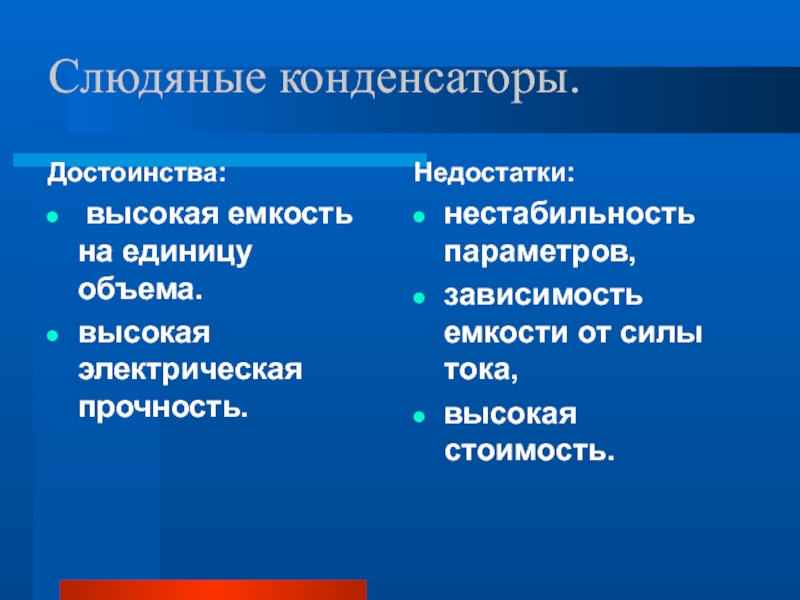

Слайд 24Слюдяные конденсаторы.
Достоинства:
Недостатки:
высокая емкость на единицу объема.
высокая электрическая прочность.
нестабильность параметров,
зависимость емкости от силы тока,
высокая стоимость.
Слайд 25Керамические конденсаторы.
Диэлектриком служит керамика на основе титанатов циркония , кальция, никеля,
бария.

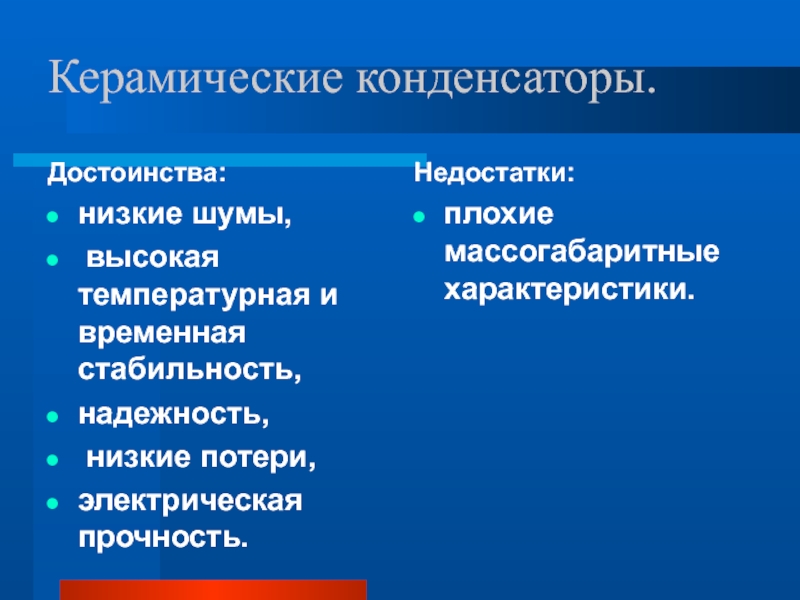

Слайд 26Керамические конденсаторы.
Достоинства:
Недостатки:
низкие шумы,
высокая температурная и временная стабильность,
надежность,
низкие потери,
электрическая прочность.
плохие массогабаритные характеристики.

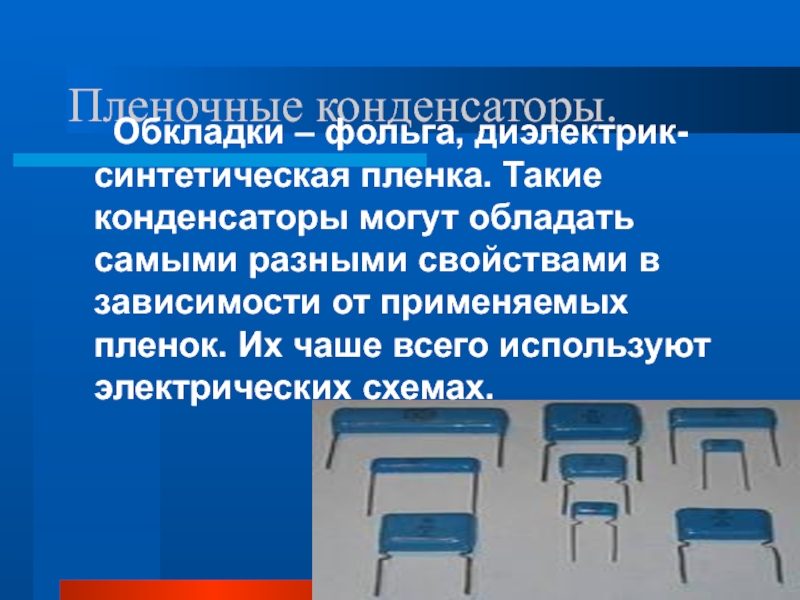

Слайд 27Пленочные конденсаторы.
Обкладки – фольга, диэлектрик- синтетическая пленка. Такие
конденсаторы могут обладать самыми разными свойствами в зависимости от применяемых пленок. Их чаше всего используют электрических схемах.

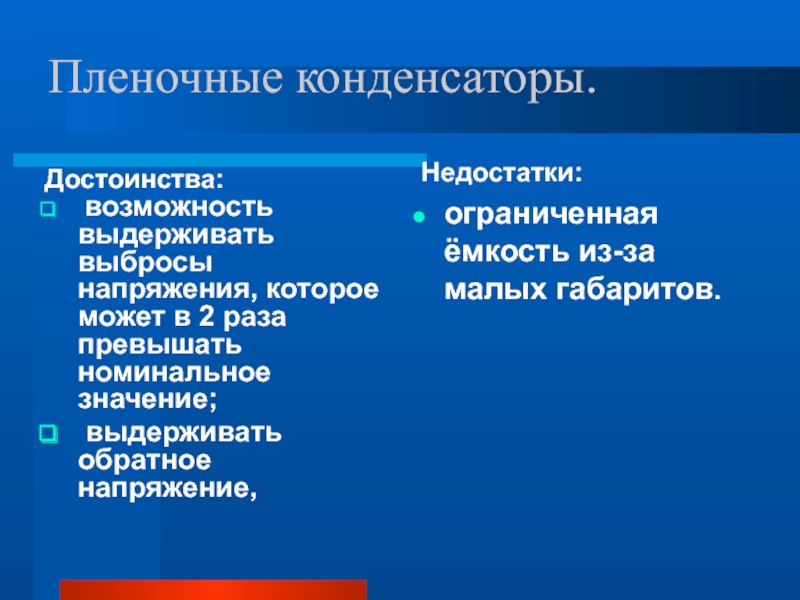

Слайд 28Пленочные конденсаторы.
Достоинства:
Недостатки:
возможность выдерживать выбросы напряжения, которое может в 2
раза превышать номинальное значение;
выдерживать обратное напряжение,
выдерживать обратное напряжение,
ограниченная ёмкость из-за малых габаритов.

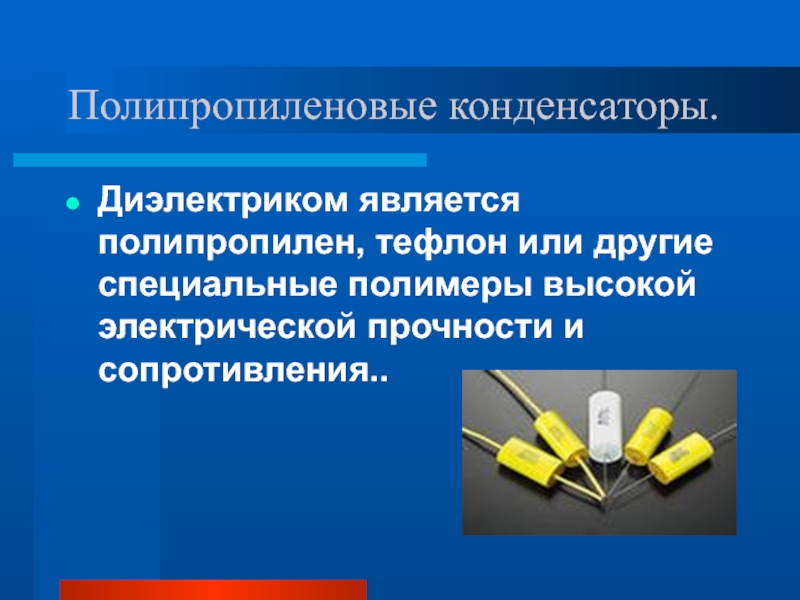

Слайд 29Полипропиленовые конденсаторы.
Диэлектриком является полипропилен, тефлон или другие специальные полимеры высокой электрической
прочности и сопротивления..
Слайд 30Полипропиленовые конденсаторы.
Достоинства:
Недостатки:
имеют
очень высокое сопротивление диэлектрика.
низкий уровень шума
низкий уровень шума
саморазряд в них идет очень медленно
Слайд 32Энергия заряженного конденсатора
Задание: Вывести формулу для расчета энергии
заряженного конденсатора (
с.144)
Слайд 36При быстром разряде конденсатора можно получить импульс большой мощности, например в
фотовспышках.

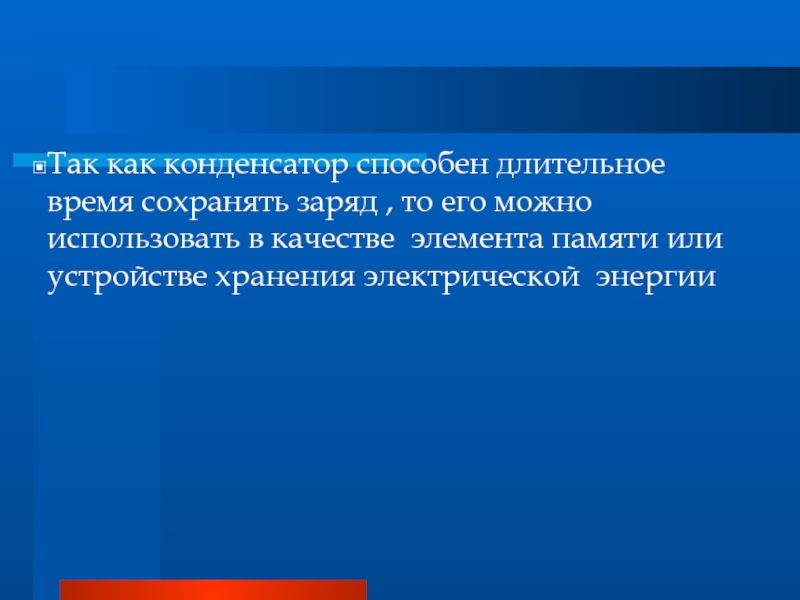

Слайд 37Так как конденсатор способен длительное время сохранять заряд , то его
можно использовать в качестве элемента памяти или устройстве хранения электрической энергии
Слайд 38Под каждой клавишей клавиатуры компьютера находится конденсатор , электроёмкость которого изменяется
при нажатии на клавишу .

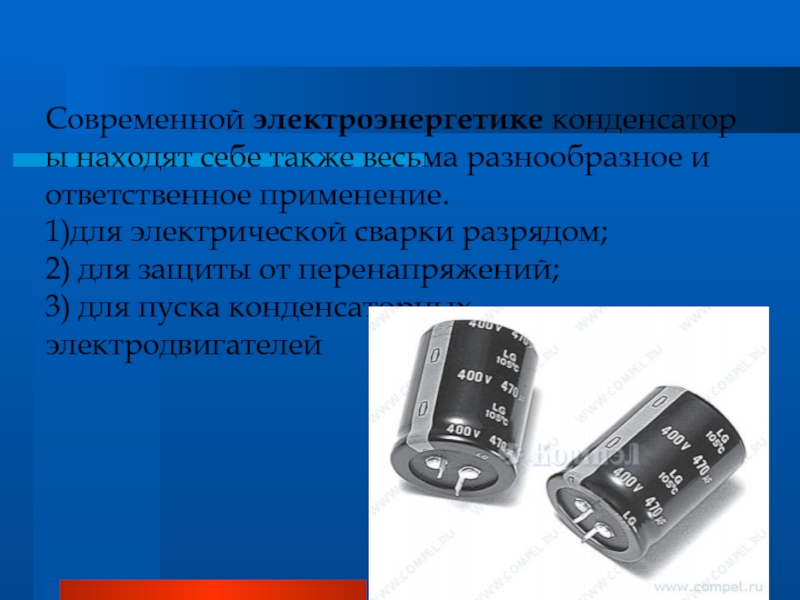

Слайд 41 Современной электроэнергетике конденсаторы находят себе также весьма разнообразное и ответственное применение.
1)для электрической
сварки разрядом;
2) для защиты от перенапряжений;
3) для пуска конденсаторных электродвигателей
2) для защиты от перенапряжений;
3) для пуска конденсаторных электродвигателей
Слайд 42Кроме электроники и электроэнергетики, конденсаторы
применяют и в других неэлектротехнических областях
техники и промышленности для следующих основных целей:
Слайд 43В металлопромышленности - в высокочастотных
установках для плавки
и термической обработки металлов.

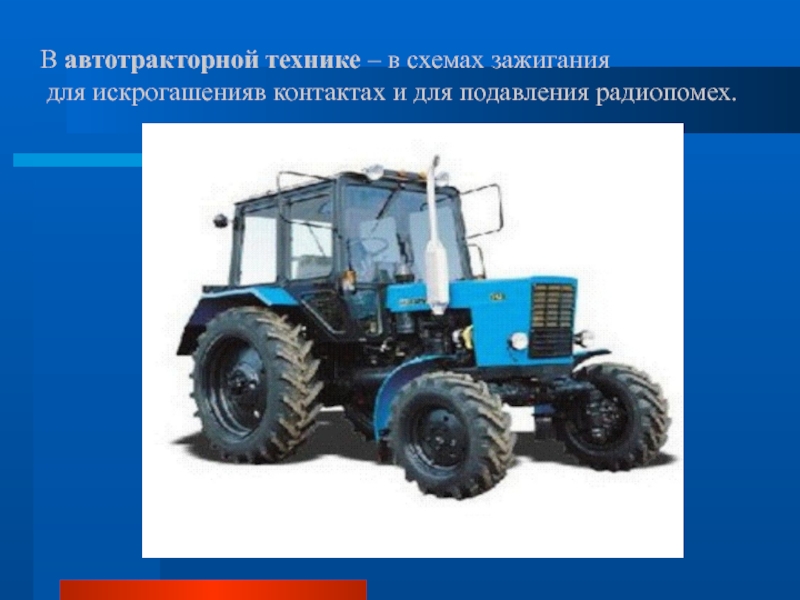

Слайд 44В автотракторной технике – в схемах зажигания для искрогашенияв контактах и для подавления
радиопомех.
Слайд 46В технике использования атомной энергии для мирных целей – для изготовления
дозиметров,
для кратковременного получения больших токов и т.д
Слайд 47Техника безопасности при работе с конденсаторами
Электрические конденсаторы при неправильном обращении могут
взрываться если:
1. Изменять полярность
2. Превышать номинальное напряжение
3. Нагревать до высокой температуры
4. Деформировать корпус конденсатора
5. Проверять уровень заряда косвенными способами
6. Замыкать цепь конденсаторами при оголенных проводах
1. Изменять полярность
2. Превышать номинальное напряжение
3. Нагревать до высокой температуры
4. Деформировать корпус конденсатора
5. Проверять уровень заряда косвенными способами
6. Замыкать цепь конденсаторами при оголенных проводах
Слайд 48Техника безопасности при работе с конденсаторами
1. Устройство сетчатых ограждений – исключающая
возможность прикосновения к заряженному конденсатору
2. Надежные крепления батареи конденсаторов, предупреждающее следующее от вибрации
3. Замена неисправных предохранителей при замкнутом рубильнике в цепи отключаемой емкости
4. Использование последовательно соединенных электрических ламп накаливания в качестве разрядного сопротивления
2. Надежные крепления батареи конденсаторов, предупреждающее следующее от вибрации
3. Замена неисправных предохранителей при замкнутом рубильнике в цепи отключаемой емкости
4. Использование последовательно соединенных электрических ламп накаливания в качестве разрядного сопротивления
Слайд 49Практическая работа
1. Тип конденсатора
2. Определить электроемкость конденсатора
3. Рабочее напряжение
4. Вычислить энергию
заряженного конденсатора
Определение энергии заряженного конденсатора
5. Вычислить мощность конденсатора за 10 секунд
Слайд 50Домашнее задание:
Репродуктивный
Продуктивный
Творческий
написать
конспект
по теме
решить задачи (приложение)
Изготовить самодельный конденсатор переменной емкости
