Презентация, доклад по физике на тему: Исследование силы упругости от деформации растяжения часть2

Подготовка прибора к работе заключается в прикреплении исследуемого образца к динамометру и червячному механизму и в установке стрелки индикатора на нуль шкалы, когда проволока на­ходится в начале опыта в ненагруженном состоянии. Проволоку прикрепляют к оси червячного

Слайд 1Часть2
Динамометр и описанное приспособление позволяет измерять одновременно и величины действующих сил,

и соответствующие им удлинения проволоки. При этом достаточно большая точность ин­дикатора (0,01 мм) дает возможность подробно исследовать упругие свойства металла, пользуясь проволоками сравнительно малой дли­ны (200-400 мм).
Часть2Динамометр и описанное приспособление позволяет измерять одновременно и величины действующих сил, и соответствующие им удлинения проволоки. При

Слайд 2Подготовка прибора к работе заключается в прикреплении исследуемого образца к динамометру

и червячному механизму и в установке стрелки индикатора на нуль шкалы, когда проволока на­ходится в начале опыта в ненагруженном состоянии. Проволоку прикрепляют к оси червячного механизма точно так же, как струну в музыкальных инструментах. Для этого конец проволоки вставля­ют в отверстие оси и, вращая колок наматывают ее на ось, делая 3–4 оборота. Затем продевают проволоку через отверстие, имеющееся в середине подставки прибора, на которой укреплен червячный ме­ханизм, и протягивают проволоку между направляющими железными стержнями.
Подготовка прибора к работе заключается в прикреплении исследуемого образца к динамометру и червячному механизму и в установке

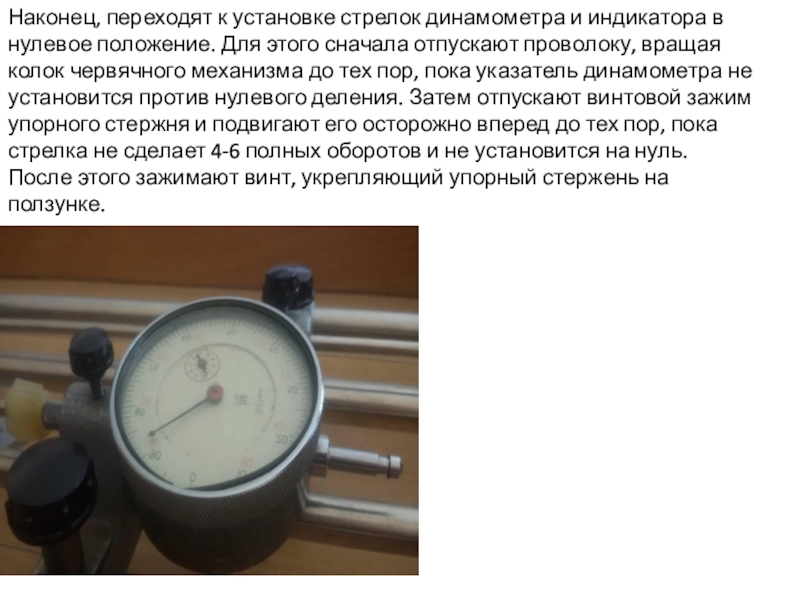

Слайд 3Наконец, переходят к установке стрелок динамометра и ин­дикатора в нулевое положение.

Для этого сначала отпускают прово­локу, вращая колок червячного механизма до тех пор, пока указа­тель динамометра не установится против нулевого деления. Затем отпускают винтовой зажим упорного стержня и подвигают его ос­торожно вперед до тех пор, пока стрелка не сделает 4-6 полных оборотов и не установится на нуль. После этого зажимают винт, укрепляющий упорный стержень на ползунке.
Наконец, переходят к установке стрелок динамометра и ин­дикатора в нулевое положение. Для этого сначала отпускают прово­локу, вращая

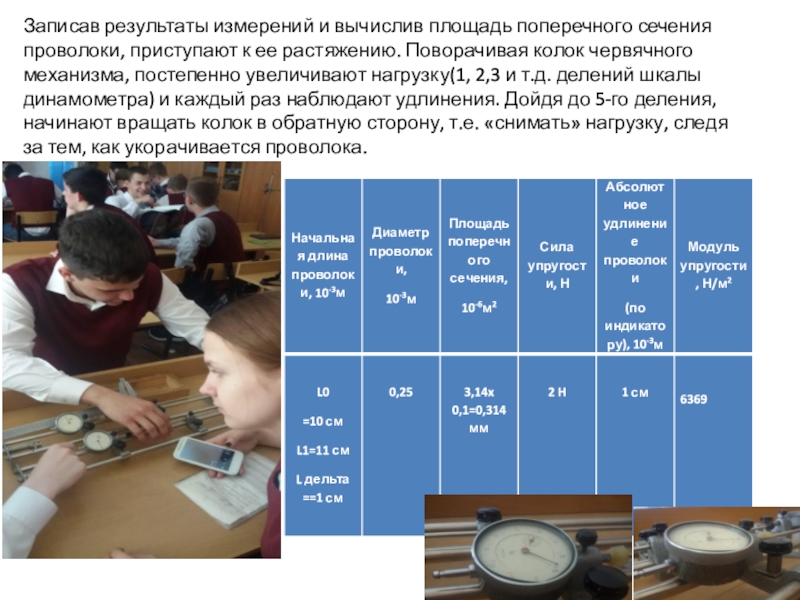

Слайд 4Записав результаты измерений и вычислив площадь попереч­ного сечения проволоки, приступают к

ее растяжению. Поворачи­вая колок червячного механизма, постепенно увеличивают нагрузку(1, 2,3 и т.д. делений шкалы динамометра) и каждый раз наблюда­ют удлинения. Дойдя до 5-го деления, начинают вращать колок в обратную сторону, т.е. «снимать» нагрузку, следя за тем, как укора­чивается проволока.

Записав результаты измерений и вычислив площадь попереч­ного сечения проволоки, приступают к ее растяжению. Поворачи­вая колок червячного механизма,

Слайд 5Таким образом…

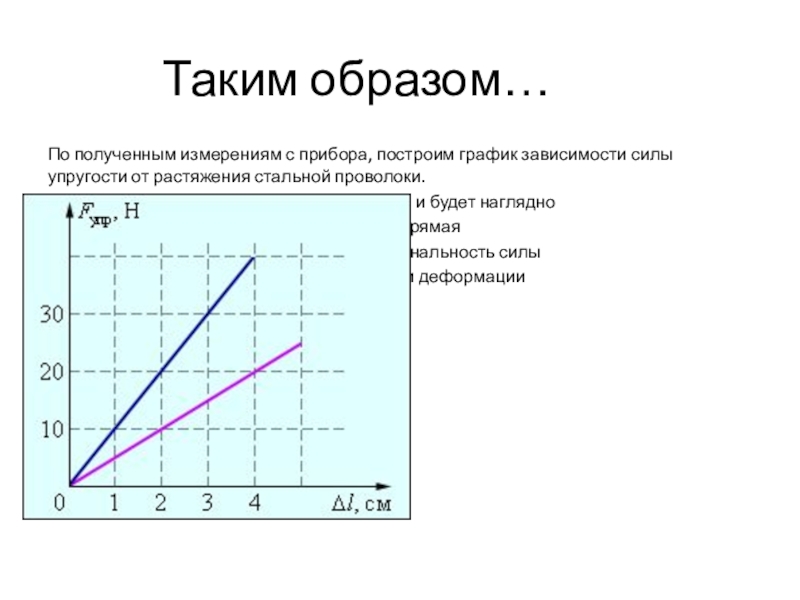

По полученным измерениям с прибора, построим график зависимости силы упругости

от растяжения стальной проволоки.
на котором и будет наглядно
показана прямая
пропорциональность силы
упругости и деформации
проволоки
Таким образом…По полученным измерениям с прибора, построим график зависимости силы упругости от растяжения стальной проволоки.
