Презентация, доклад по физике на тему: Исследование зависимости величины силы упругости от деформации растяжения стали часть1
Содержание
- 1. Презентация по физике на тему: Исследование зависимости величины силы упругости от деформации растяжения стали часть1
- 2. ПРАКТИЧЕСКАЯ ЧАСТЬИтак, у нас даны следующие оборудования
- 3. Прибор для выполнения этой работы устроен следующим
- 4. С противоположной стороны прибора установлен червячный механизм
- 5. Для определения величины удлинения проволоки прибор снабжен
ПРАКТИЧЕСКАЯ ЧАСТЬИтак, у нас даны следующие оборудования прибор для изучения деформации

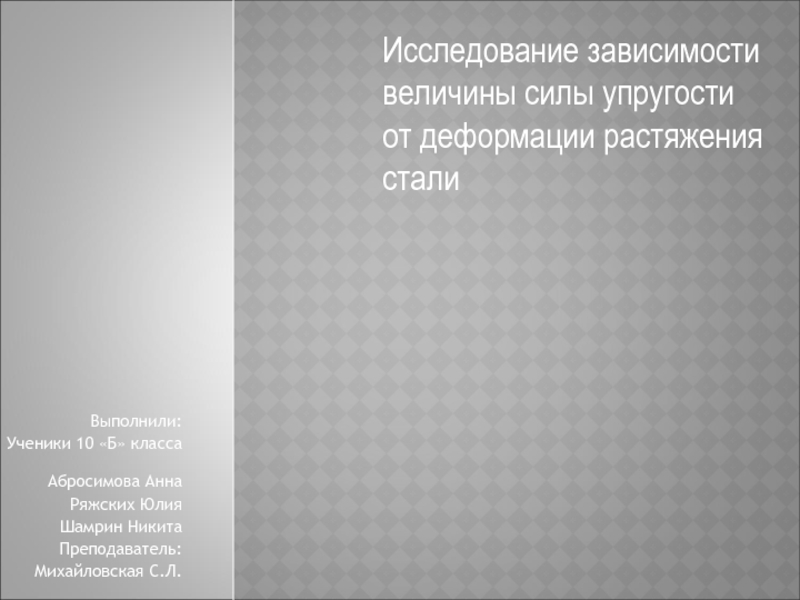

Слайд 1Выполнили:
Ученики 10 «Б» класса
Абросимова Анна
Ряжских Юлия
Шамрин Никита
Преподаватель:
Михайловская С.Л.
Ряжских Юлия
Шамрин Никита
Преподаватель:
Михайловская С.Л.
Слайд 2ПРАКТИЧЕСКАЯ ЧАСТЬ
Итак, у нас даны следующие оборудования
прибор для изучения деформации растяжения
индикатор часового типа
микрометр
линейка измерительная
стальная проволока
Слайд 3

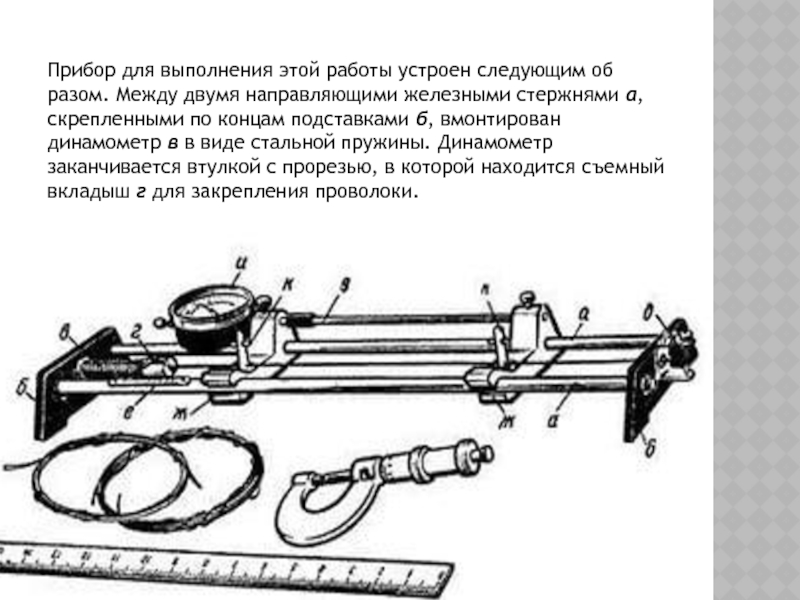

Прибор для выполнения этой работы устроен следующим образом. Между двумя направляющими
железными стержнями а, скрепленными по концам подставками б, вмонтирован динамометр в в виде стальной пружины. Динамометр заканчивается втулкой с прорезью, в которой находится съемный вкладыш г для закрепления проволоки.
Слайд 4

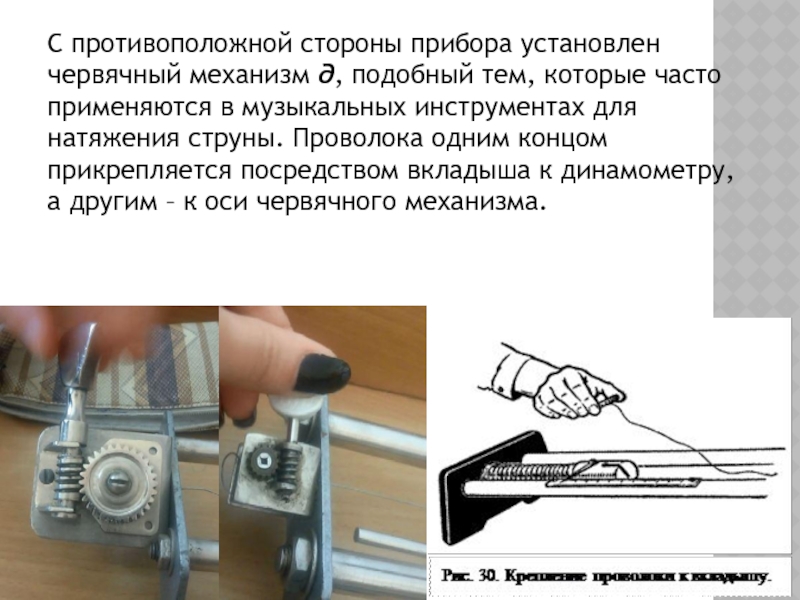

С противоположной стороны прибора установлен червячный механизм д, подобный тем, которые
часто применяются в музыкальных инструментах для натяжения струны. Проволока одним концом прикрепляется посредством вкладыша к динамометру, а другим – к оси червячного механизма.
Слайд 5

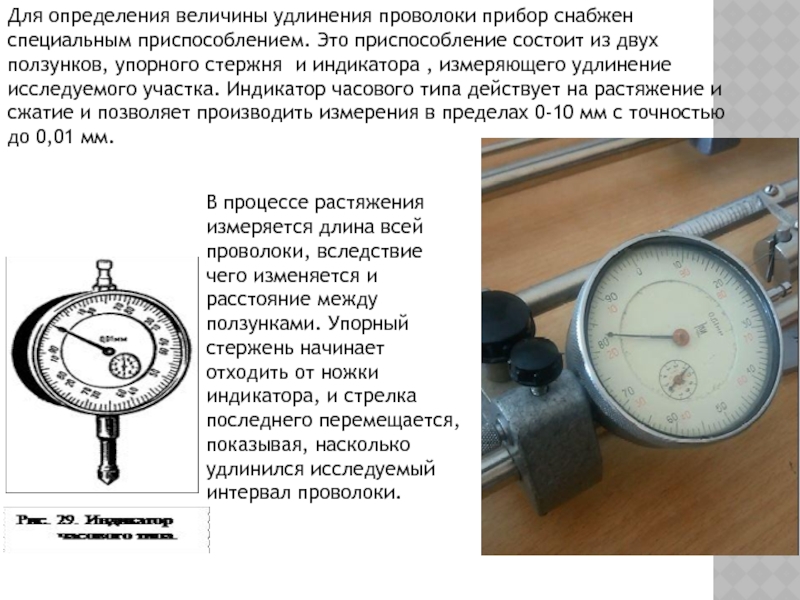

Для определения величины удлинения проволоки прибор снабжен специальным приспособлением. Это приспособление
состоит из двух ползунков, упорного стержня и индикатора , измеряющего удлинение исследуемого участка. Индикатор часового типа действует на растяжение и сжатие и позволяет производить измерения в пределах 0-10 мм с точностью до 0,01 мм.
В процессе растяжения измеряется длина всей проволоки, вследствие чего изменяется и расстояние между ползунками. Упорный стержень начинает отходить от ножки индикатора, и стрелка последнего перемещается, показывая, насколько удлинился исследуемый интервал проволоки.
