Определение. Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).

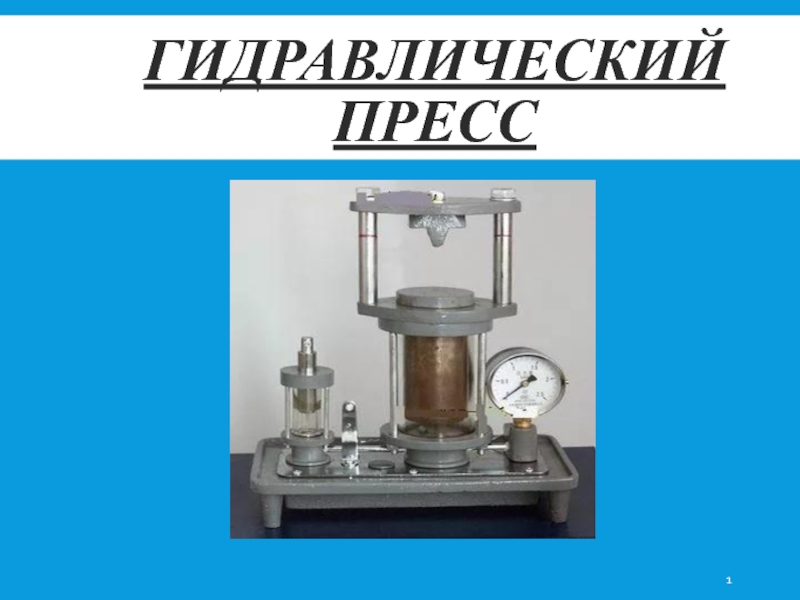

Слайд 1 Гидравлический пресс

Гидравлический пресс

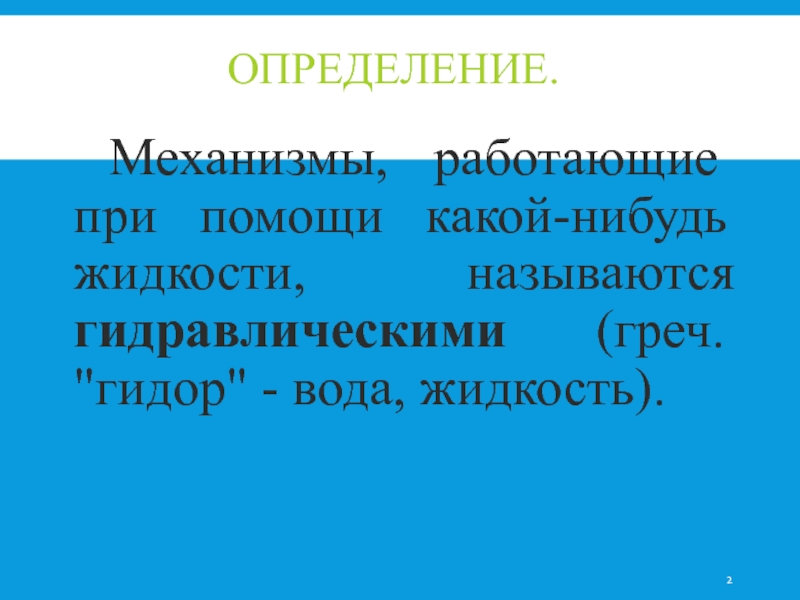

Слайд 2Определение.
Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч.

"гидор" - вода, жидкость).

Определение. Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч.

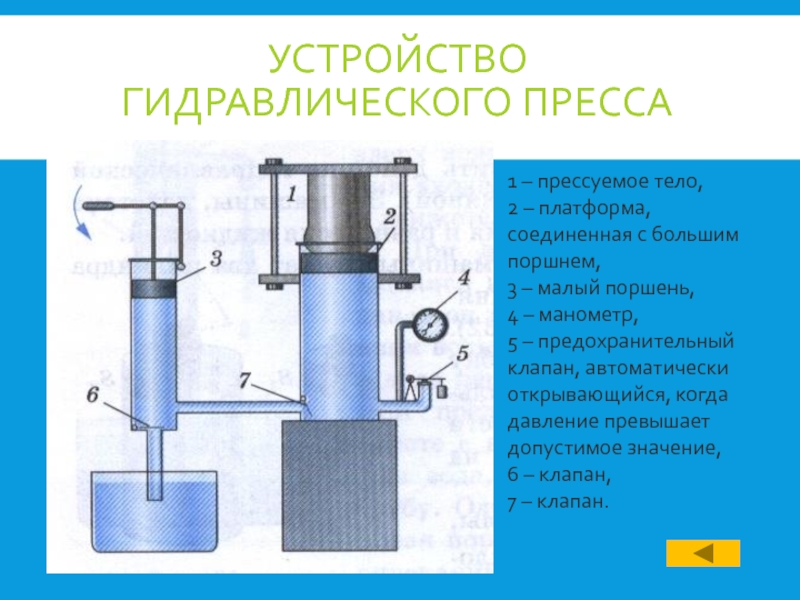

Слайд 3Устройство гидравлического пресса
1 – прессуемое тело,
2 – платформа, соединенная с большим

поршнем,
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.
Устройство гидравлического пресса1 – прессуемое тело,2 – платформа, соединенная с большим поршнем,3 – малый поршень,4 –

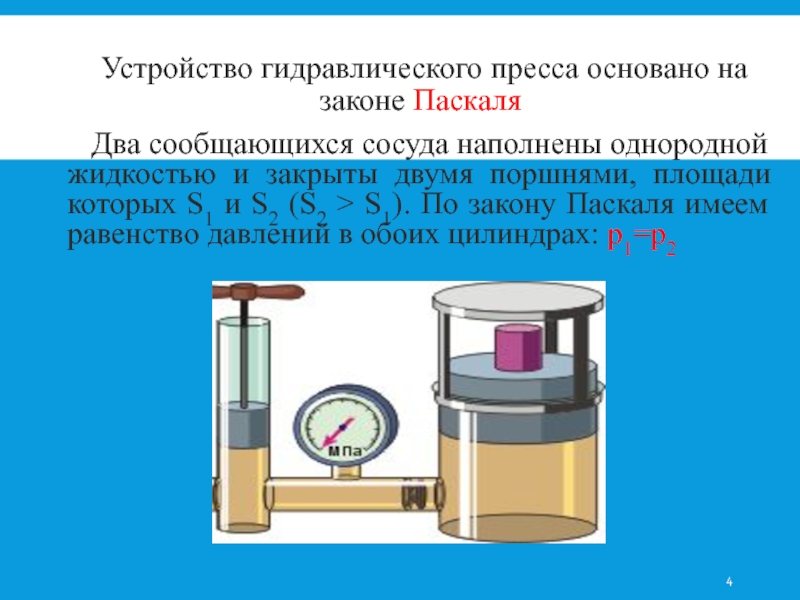

Слайд 4 Устройство гидравлического пресса основано на законе Паскаля


Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2

Устройство гидравлического пресса основано на законе Паскаля Два сообщающихся сосуда

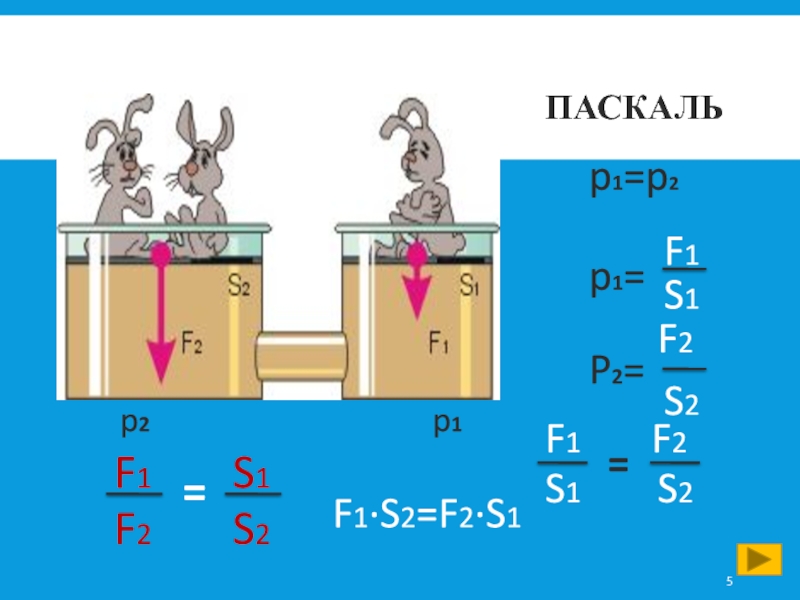

Слайд 5p1=p2
F1
F1·S2=F2·S1
p1
p2
ПАСКАЛЬ
S2
F2
P2=
S1
F2
S2
F1
F2
S1
S2

p1=p2 F1F1·S2=F2·S1p1p2 ПАСКАЛЬS2F2P2=S1F2S2F1F2S1S2

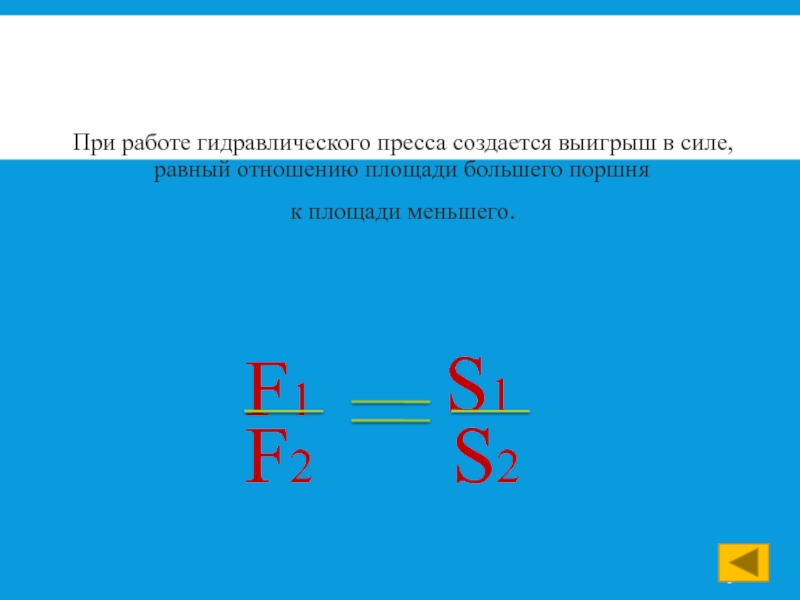

Слайд 6 При работе гидравлического пресса создается выигрыш в силе, равный

отношению площади большего поршня
к площади меньшего.

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к

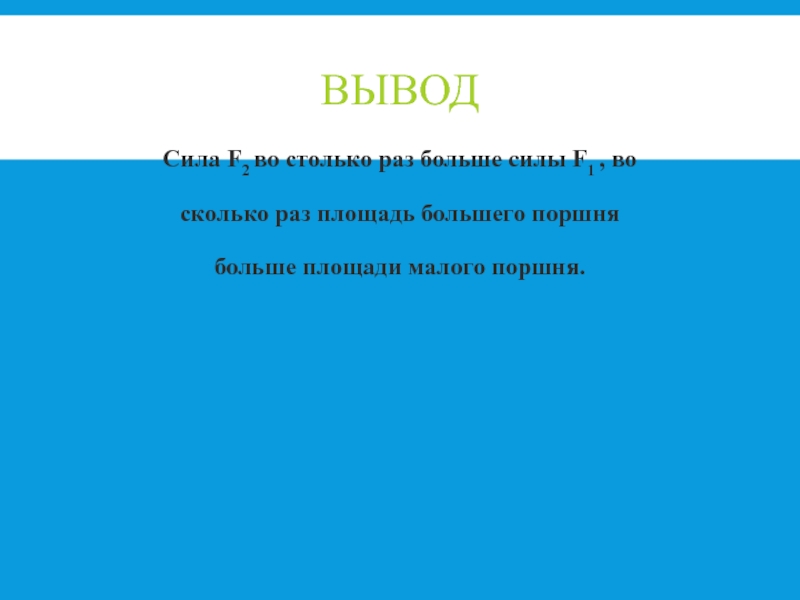

Слайд 7Вывод
Сила F2 во столько раз больше силы F1 , во
сколько

раз площадь большего поршня
больше площади малого поршня.
ВыводСила F2 во столько раз больше силы F1 , во сколько раз площадь большего поршня больше площади

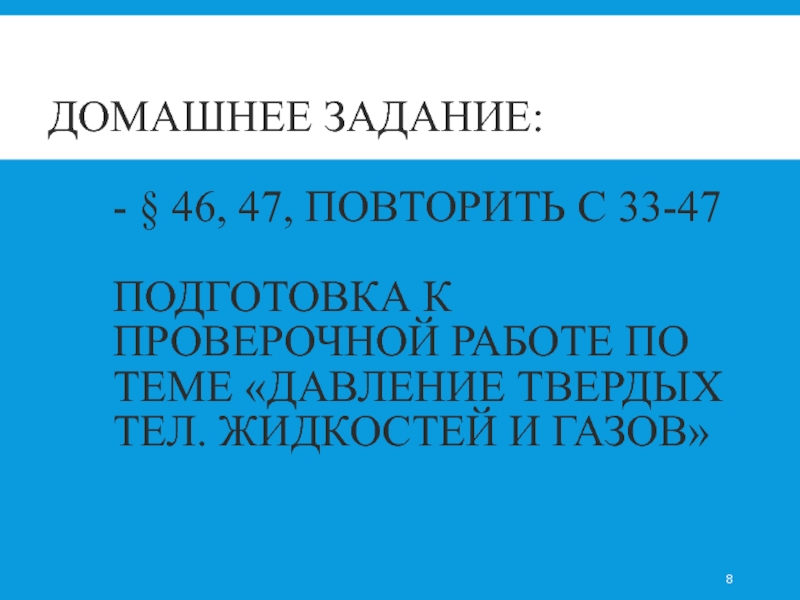

Слайд 8Домашнее задание: - § 46, 47, повторить с 33-47 подготовка к проверочной работе

по теме «Давление твердых тел. Жидкостей и газов»
Домашнее задание: - § 46, 47, повторить с 33-47 подготовка к проверочной работе по теме
