Презентация, доклад по физике на тему Электромагнитные волны (9 класс)

Содержание

Ты волна моя морская, Своенравная волна, Как, покоясь иль играя, Чудной жизни ты полна!

Слайд 1Электромагнитные волны.

Электромагнитные волны.

Слайд 2Ты волна моя морская,
Своенравная волна,


Как, покоясь иль играя,
Чудной жизни ты полна!
Ф.И.Тютчев
Ты волна моя морская, Своенравная волна,

Слайд 3Нашествие волн
Вздымаются волны как горы
И к тверди возносятся звёздной,
И

с ужасом падают взоры
В мгновенно разрытые бездны.
А.К. Толстой

Нашествие волнВздымаются волны как горыИ к тверди возносятся звёздной,  И с ужасом падают взорыВ мгновенно разрытые

Слайд 7Волна переносит энергию, но не переносит вещество.

Волна переносит энергию, но не переносит вещество.

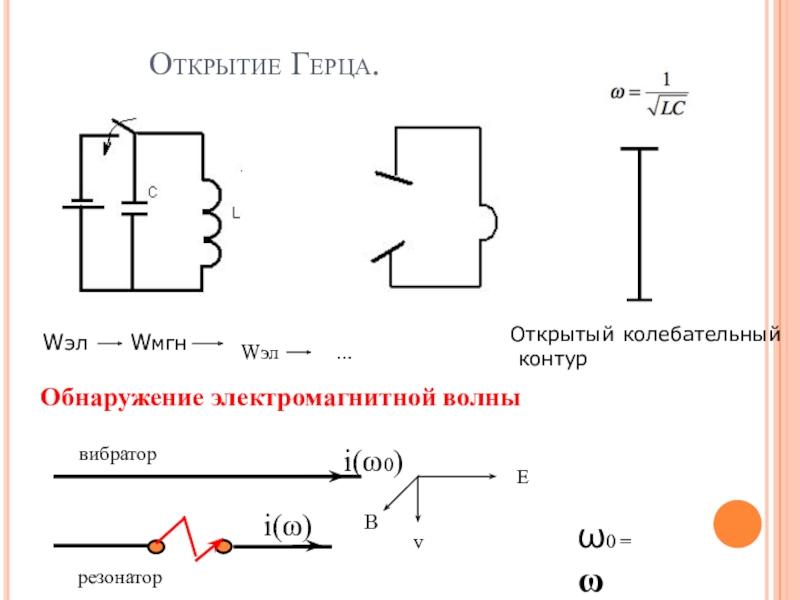

Слайд 8Открытие Герца.
Открытый колебательный
контур
Wэл Wмгн
Wэл

Обнаружение электромагнитной волны
i(ω0)
Е
B
v
резонатор
вибратор
ω0 = ω
i(ω)

Открытие Герца.Открытый колебательный контурWэл   WмгнWэл…Обнаружение электромагнитной волныi(ω0)ЕBvрезонаторвибраторω0 = ωi(ω)

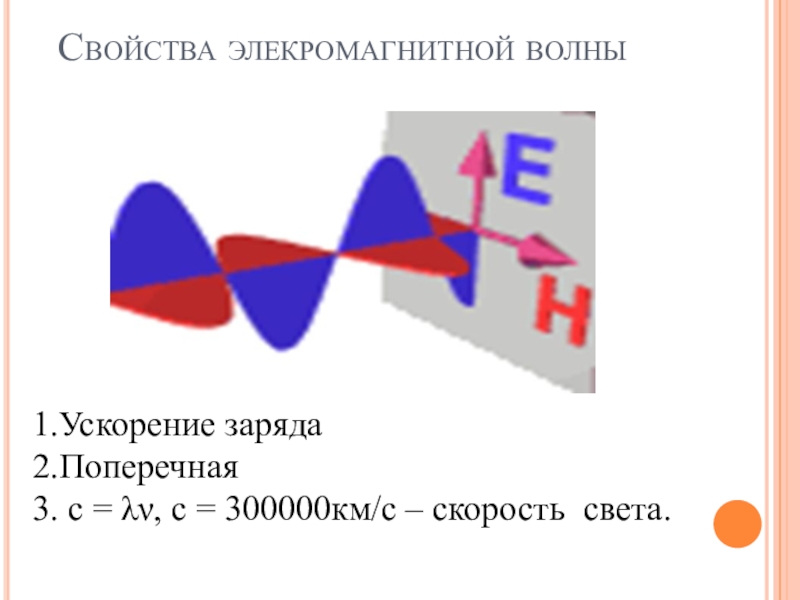

Слайд 9Свойства элекромагнитной волны
1.Ускорение заряда
2.Поперечная
3. с = λν, с = 300000км/с –

скорость света.
Свойства элекромагнитной волны1.Ускорение заряда2.Поперечная3. с = λν, с = 300000км/с – скорость света.

Слайд 101

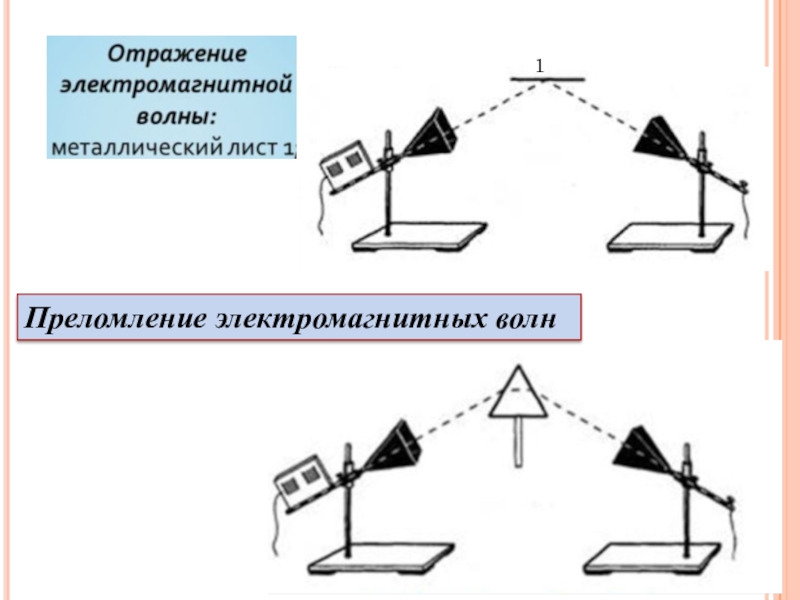

Преломление электромагнитных волн

1Преломление электромагнитных волн

Слайд 12А.С.Попов(1859-1906)
7 мая 1895г. На
заседании русского
физико-химического
общества в Петербурге
продемонстрировал
действие первого в
мире радиоприемника,
доказав

возможность
связи без проводов с
помощью электромаг
нитных волн.

А.С.Попов(1859-1906) 7 мая 1895г. Назаседании русскогофизико-химическогообщества в Петербургепродемонстрировалдействие первого вмире радиоприемника,доказав возможностьсвязи без проводов спомощью электромагнитных волн.

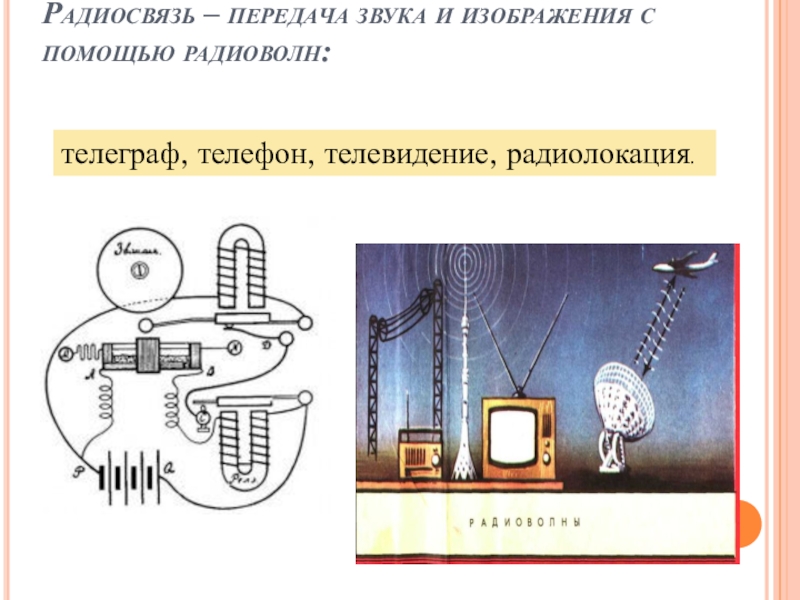

Слайд 13Радиосвязь – передача звука и изображения с помощью радиоволн:
телеграф, телефон, телевидение,

радиолокация.
Радиосвязь – передача звука и изображения с помощью радиоволн:  телеграф, телефон, телевидение, радиолокация.

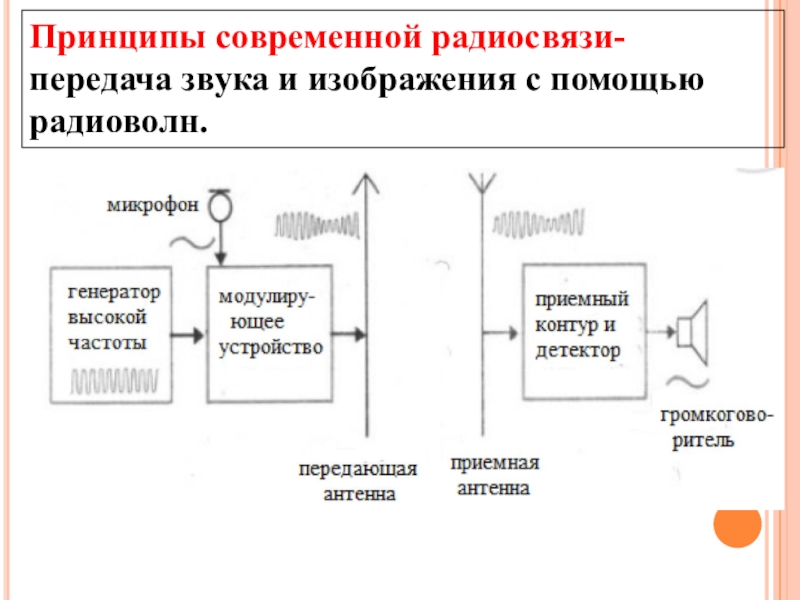

Слайд 14Принципы современной радиосвязи-


передача звука и изображения с помощью
радиоволн.
Принципы современной радиосвязи-

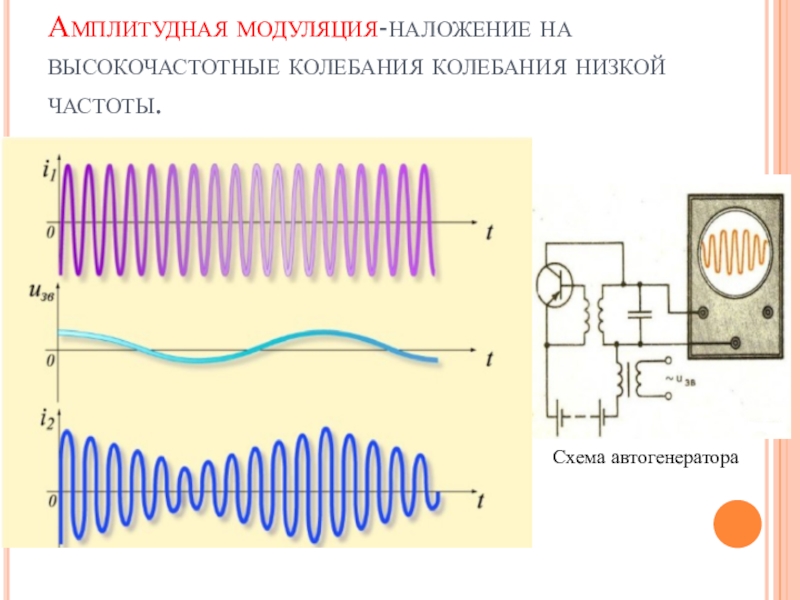

Слайд 15Амплитудная модуляция-наложение на высокочастотные колебания колебания низкой частоты.
Схема автогенератора

Амплитудная модуляция-наложение на высокочастотные колебания колебания низкой частоты.Схема автогенератора

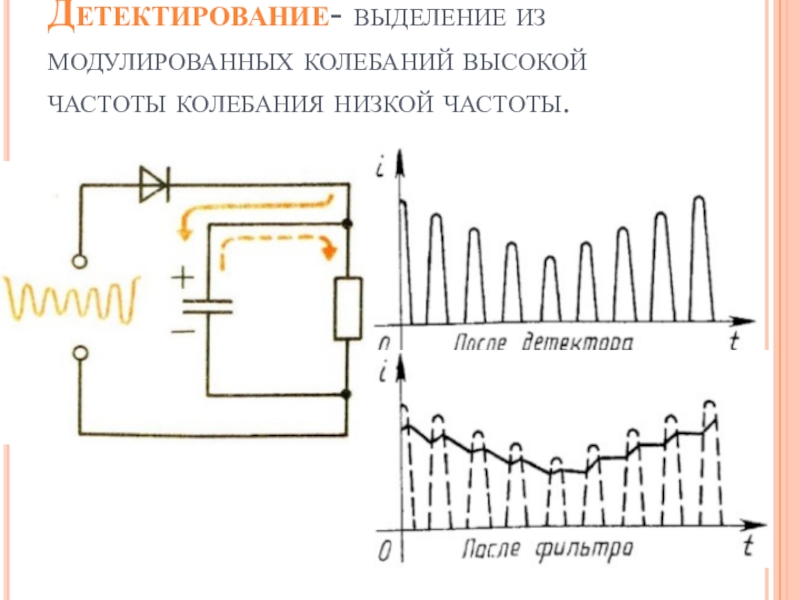

Слайд 16Детектирование- выделение из модулированных колебаний высокой частоты колебания низкой частоты.

Детектирование- выделение из модулированных колебаний высокой частоты колебания низкой частоты.

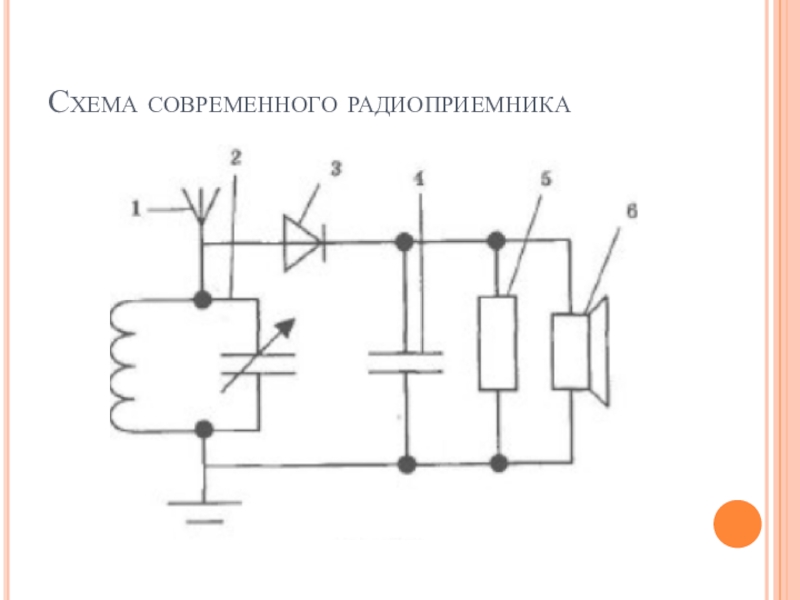

Слайд 17Схема современного радиоприемника

Схема современного радиоприемника

Слайд 18Радиолокация – метод обнаружения и определения
местонахождения объектов посредством радиоволн.
Принцип радиосвязи:


1. волны излучаются радиолокационной станцией;
2. отражаются от объекта и возвращаются на станцию;
3. Фиксируется время движения радиолуча туда и обратно;
4. Определяется расстояние до объекта:

S = Vt/2

Радиолокация – метод обнаружения и определения местонахождения объектов посредством радиоволн.Принцип радиосвязи: 1. волны излучаются радиолокационной станцией;2. отражаются

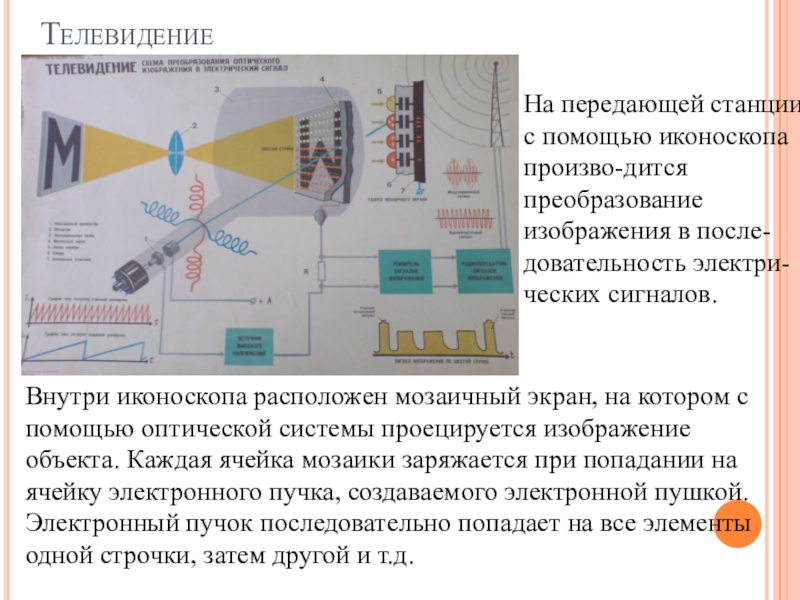

Слайд 19Телевидение
На передающей станции с помощью иконоскопа произво-дится преобразование изображения в после-довательность

электри-ческих сигналов.

Внутри иконоскопа расположен мозаичный экран, на котором с помощью оптической системы проецируется изображение объекта. Каждая ячейка мозаики заряжается при попадании на ячейку электронного пучка, создаваемого электронной пушкой. Электронный пучок последовательно попадает на все элементы одной строчки, затем другой и т.д.

ТелевидениеНа передающей станции с помощью иконоскопа произво-дится преобразование изображения в после-довательность электри-ческих сигналов. Внутри иконоскопа расположен мозаичный

Слайд 20Такой же сигнал получается в телевизионном приемнике после детектирования. Это видеосигнал.

Он преобразуется в видимое изображение на экране приемной вакуумной электронной трубки – кинескопа.
Такой же сигнал получается в телевизионном приемнике после детектирования. Это видеосигнал. Он преобразуется в видимое изображение на
