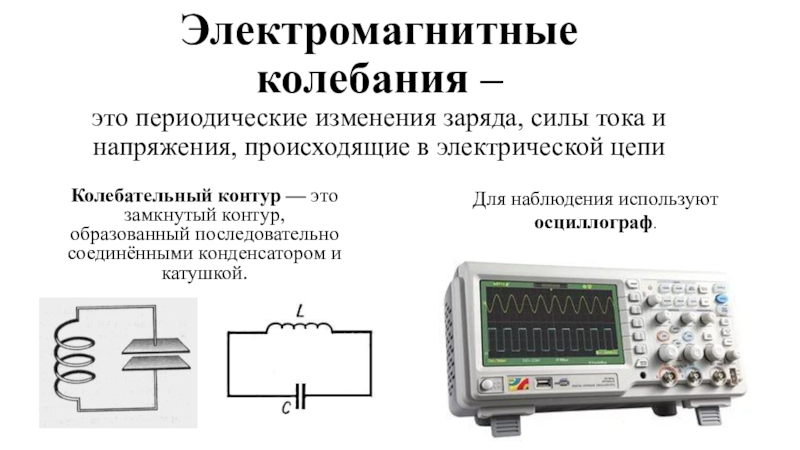

Колебательный контур — это замкнутый контур, образованный последовательно соединёнными конденсатором и катушкой.
Для наблюдения используют
осциллограф.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по физике на тему Электромагнитные колебания
Содержание
- 1. Презентация по физике на тему Электромагнитные колебания
- 2. Превращение энергии при электромагнитных колебаниях

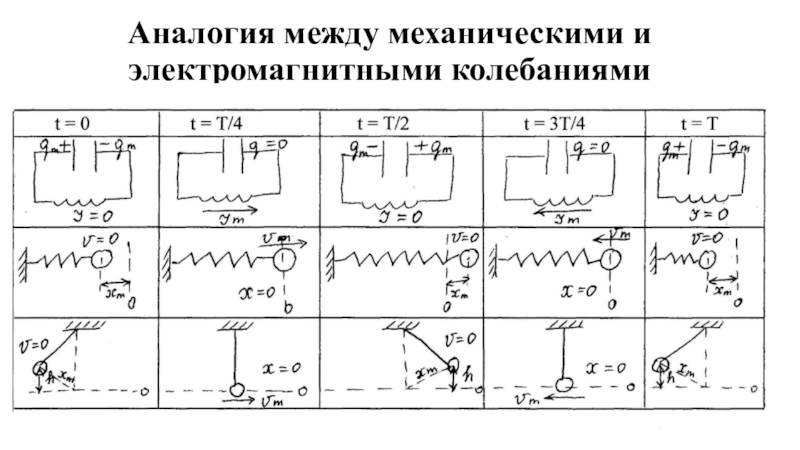

- 3. Аналогия между механическими и электромагнитными колебаниями

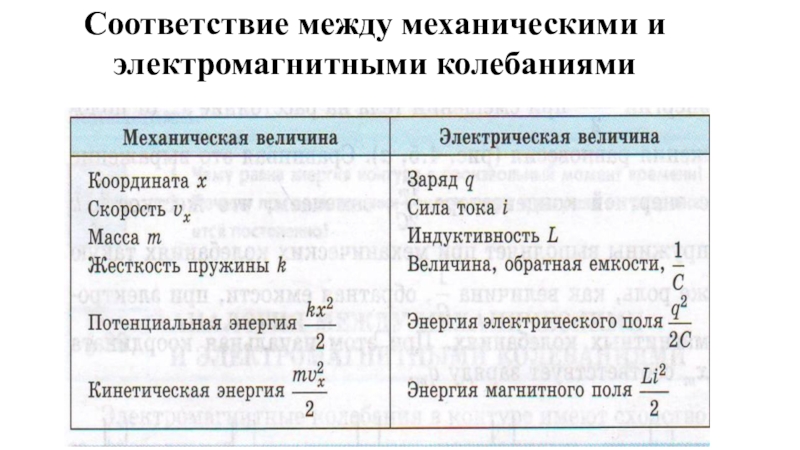

- 4. Соответствие между механическими и электромагнитными колебаниями
- 5. Гармонические электромагнитные колебания
- 6. Гармонические колебания заряда и тока
- 7. Переменный ток — это вынужденные электромагнитные колебания,
- 8. Модель генератора переменного тока
- 9. Резистор в цепи переменного токаСопротивление элемента электрической
- 10. Мощность в цепи с резисторомПеременный ток несёт

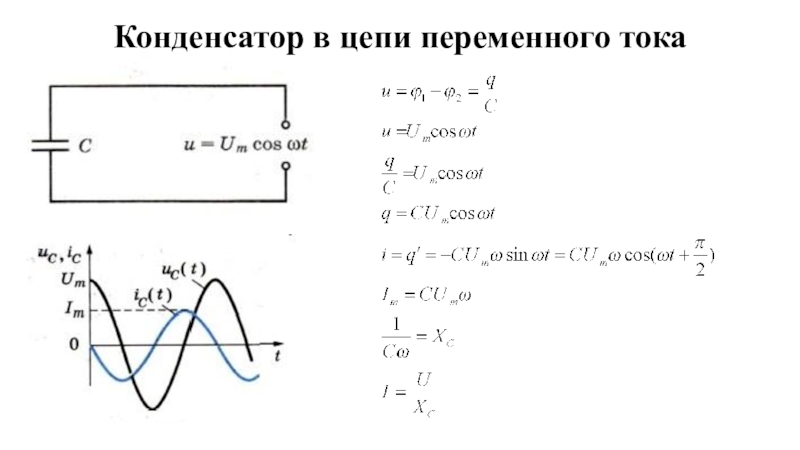

- 11. Конденсатор в цепи переменного тока

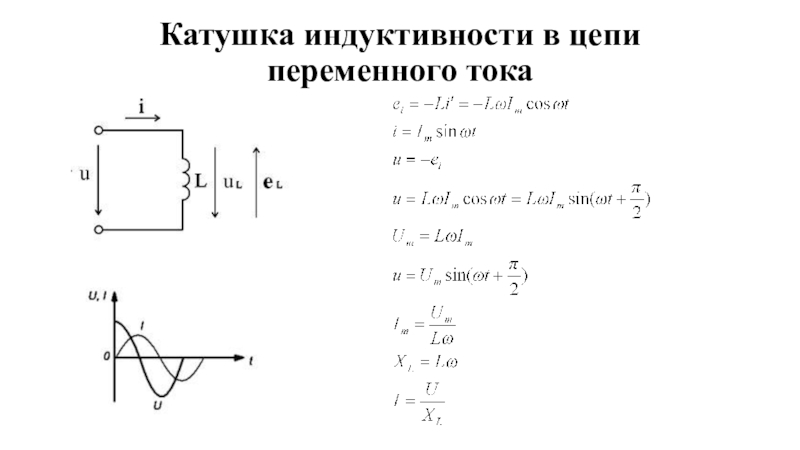

- 12. Катушка индуктивности в цепи переменного тока

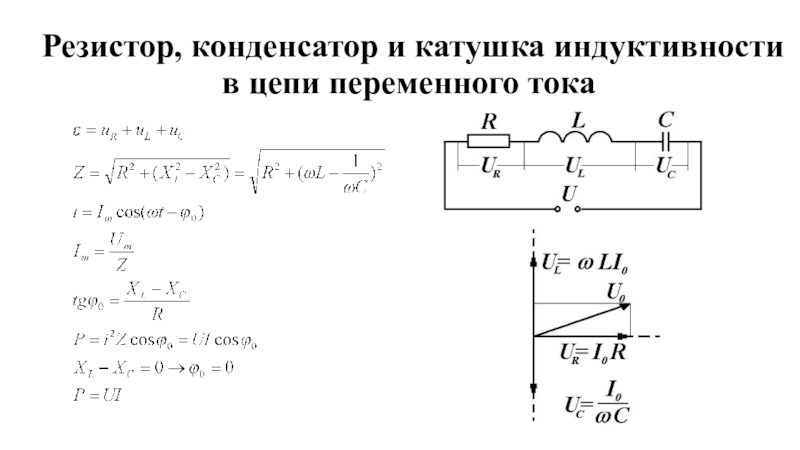

- 13. Резистор, конденсатор и катушка индуктивности в цепи переменного тока
Превращение энергии при электромагнитных колебаниях
Слайд 1Электромагнитные колебания – это периодические изменения заряда, силы тока и напряжения,
происходящие в электрической цепи
Слайд 7Переменный ток — это вынужденные электромагнитные колебания, вызываемые в электрической цепи
источником переменного (чаще всего синусоидального) напряжения.
Переменный ток присутствует всюду. Он течёт по проводам наших квартир, в промышленных электросетях, в высоковольтных линиях электропередач. И если вам нужен постоянный ток, чтобы зарядить аккумулятор телефона или ноутбука, вы используете специальный адаптер, выпрямляющий переменный ток из розетки.
Переменный ток присутствует всюду. Он течёт по проводам наших квартир, в промышленных электросетях, в высоковольтных линиях электропередач. И если вам нужен постоянный ток, чтобы зарядить аккумулятор телефона или ноутбука, вы используете специальный адаптер, выпрямляющий переменный ток из розетки.

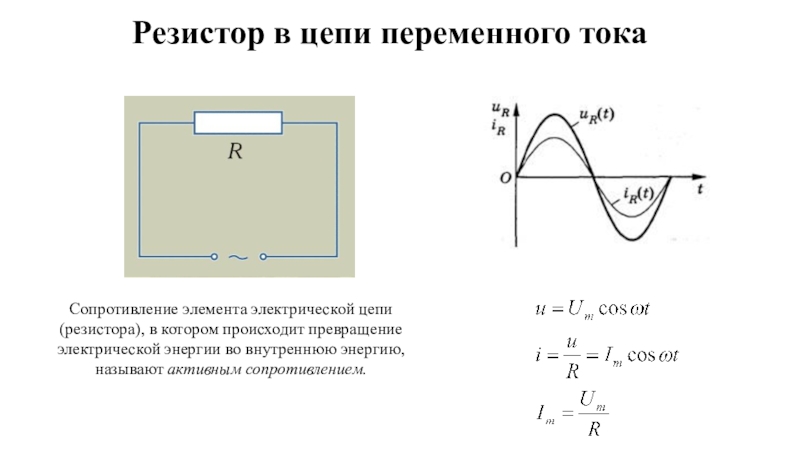

Слайд 9Резистор в цепи переменного тока
Сопротивление элемента электрической цепи (резистора), в котором
происходит превращение электрической энергии во внутреннюю энергию, называют активным сопротивлением.

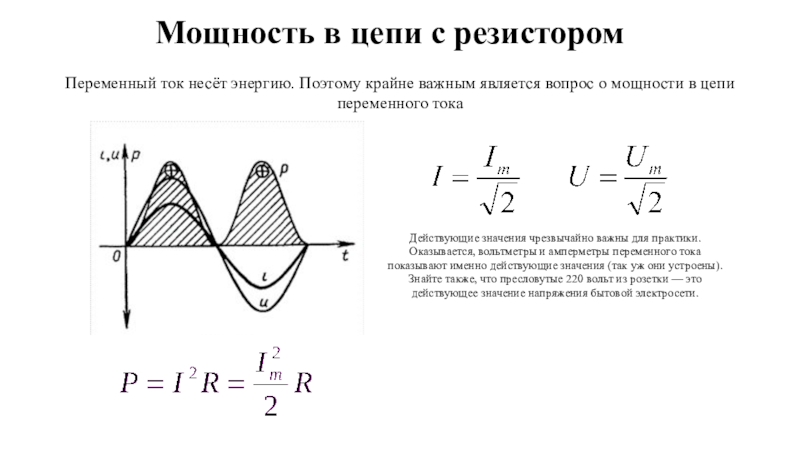

Слайд 10Мощность в цепи с резистором
Переменный ток несёт энергию. Поэтому крайне важным
является вопрос о мощности в цепи переменного тока
Действующие значения чрезвычайно важны для практики. Оказывается, вольтметры и амперметры переменного тока показывают именно действующие значения (так уж они устроены). Знайте также, что пресловутые 220 вольт из розетки — это действующее значение напряжения бытовой электросети.
