Презентация, доклад по физике, на тему Электромагнитное поле (9 класс)

Содержание

Опыт Х. Эрстеда

Слайд 1
Электромагнитное поле
МКОУ Венгеровская СОШ № 2
Учитель физики Лукьянова Н. В.

Электромагнитное полеМКОУ Венгеровская СОШ № 2Учитель физики Лукьянова Н. В.

Слайд 3


Опыт Х. Эрстеда

Опыт Х. Эрстеда

Слайд 5
Что действует на магнитную стрелку?

Что действует на магнитную стрелку?

Слайд 6

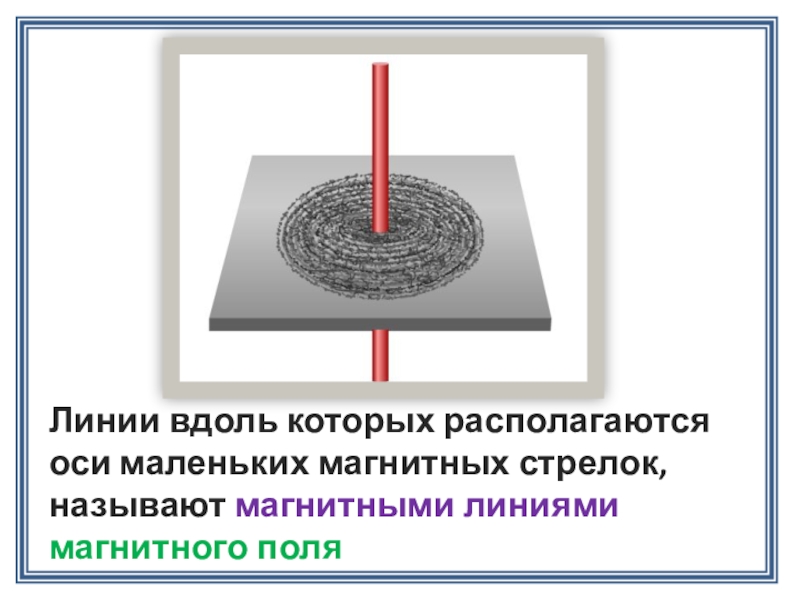

Линии вдоль которых располагаются оси маленьких магнитных стрелок, называют магнитными линиями

магнитного поля
Линии вдоль которых располагаются оси маленьких магнитных стрелок, называют магнитными линиями магнитного поля

Слайд 7

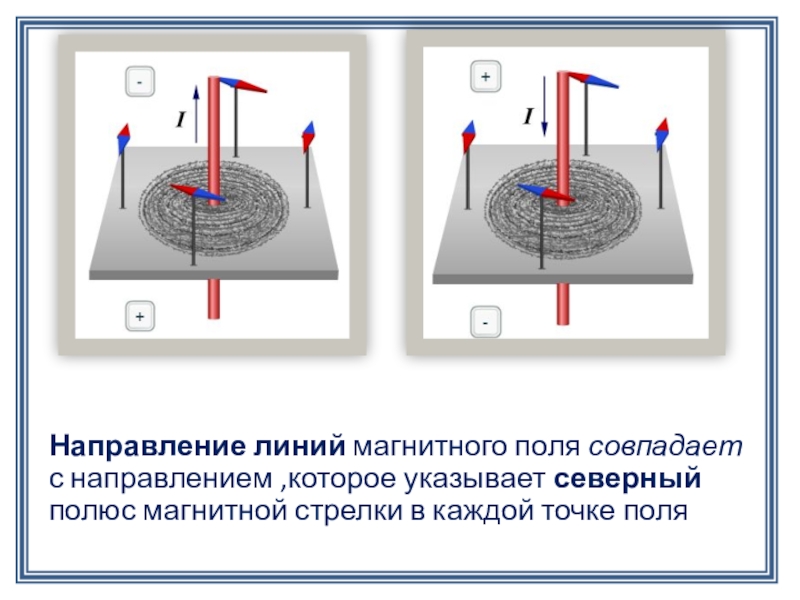

Направление линий магнитного поля совпадает с направлением ,которое указывает северный полюс

магнитной стрелки в каждой точке поля
Направление линий магнитного поля совпадает с направлением ,которое указывает северный полюс магнитной стрелки в каждой точке поля

Слайд 8

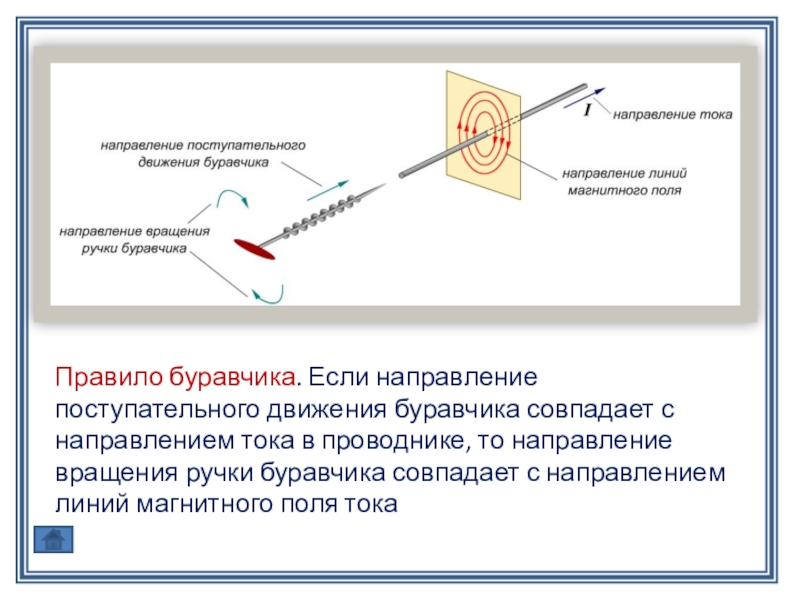

Правило буравчика. Если направление поступательного движения буравчика совпадает с направлением тока

в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока


Правило буравчика. Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки

Слайд 9

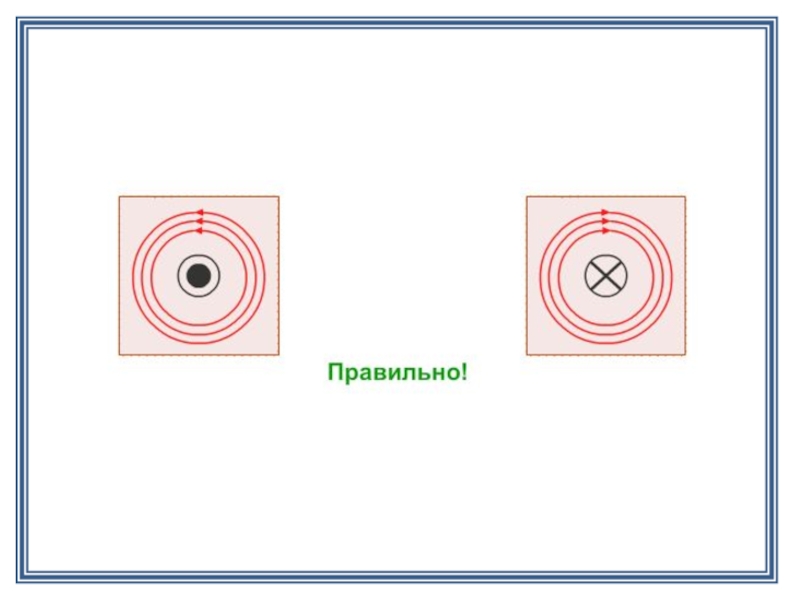

Графическое изображение направления тока


-ток направлен от нас

-ток направлен к нам

Графическое изображение направления тока-ток направлен от нас-ток направлен к нам

Слайд 10

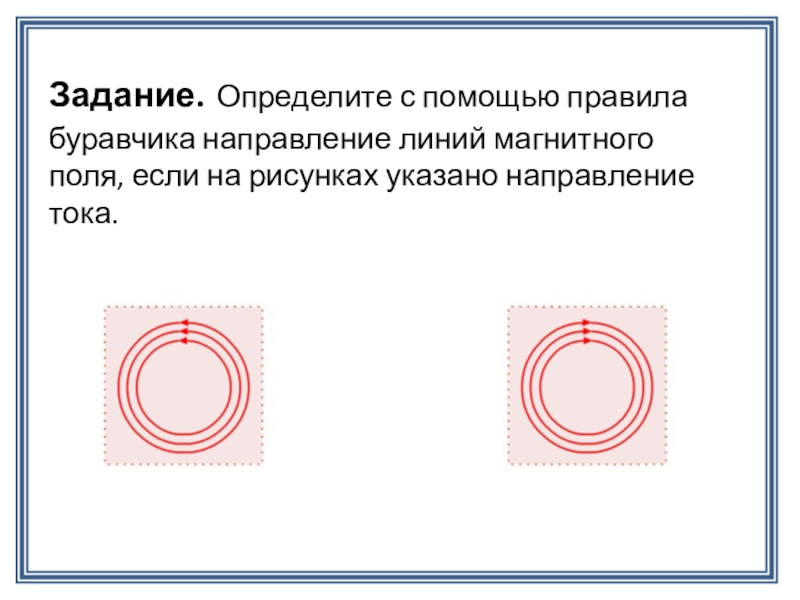

Задание. Определите с помощью правила буравчика направление линий магнитного поля, если

на рисунках указано направление тока.


Задание. Определите с помощью правила буравчика направление линий магнитного поля, если на рисунках указано направление тока.

Слайд 12

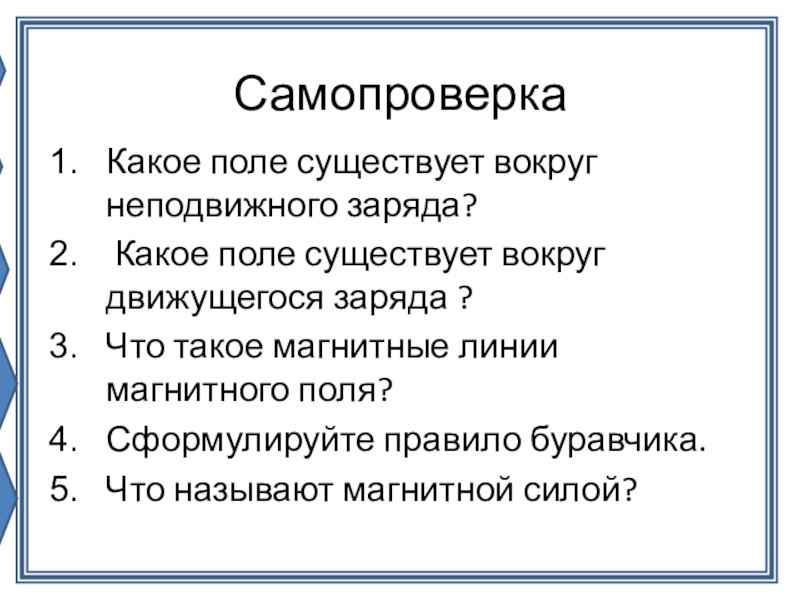

Самопроверка
Какое поле существует вокруг неподвижного заряда?
Какое поле существует вокруг движущегося

заряда ?
Что такое магнитные линии магнитного поля?
Сформулируйте правило буравчика.
Что называют магнитной силой?











СамопроверкаКакое поле существует вокруг неподвижного заряда? Какое поле существует вокруг движущегося заряда ?Что такое магнитные линии магнитного

Слайд 13

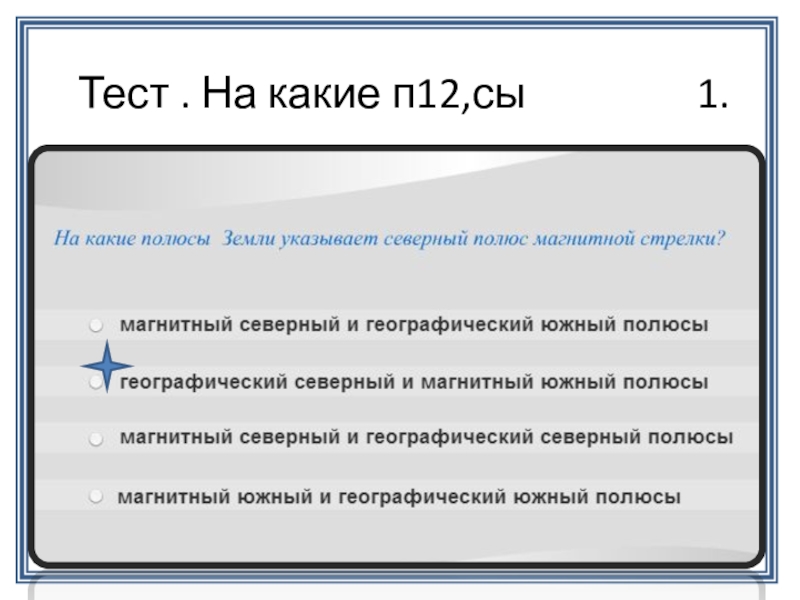

Тест . На какие п12,сы

1.





Тест . На какие п12,сы         1.

Слайд 24

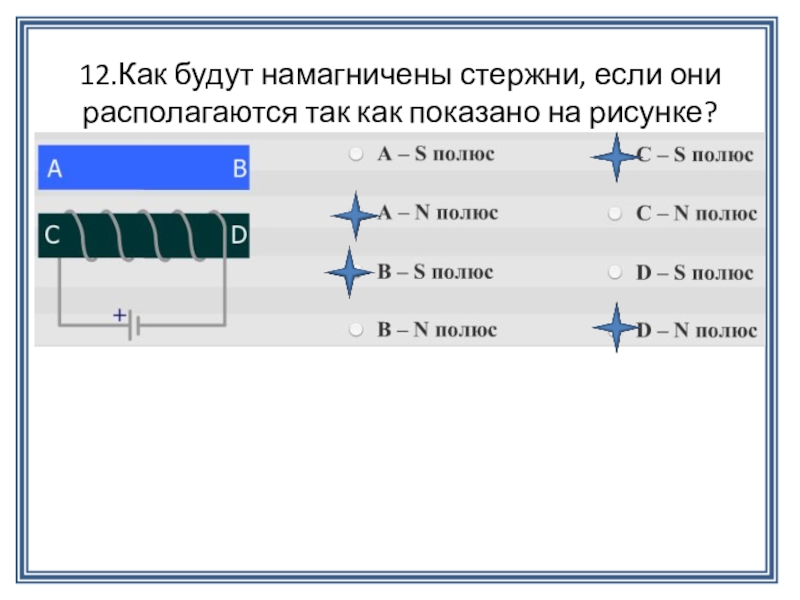

12.Как будут намагничены стержни, если они располагаются так как показано на

рисунке?


12.Как будут намагничены стержни, если они располагаются так как показано на рисунке?

Слайд 25
13. Если ток течёт через соленоид, кольца которого свободно висят, то

они…


13. Если ток течёт через соленоид, кольца которого свободно висят, то они…

Слайд 26
14. Определите полюсы подковообразного магнита

14. Определите полюсы подковообразного магнита

Слайд 27

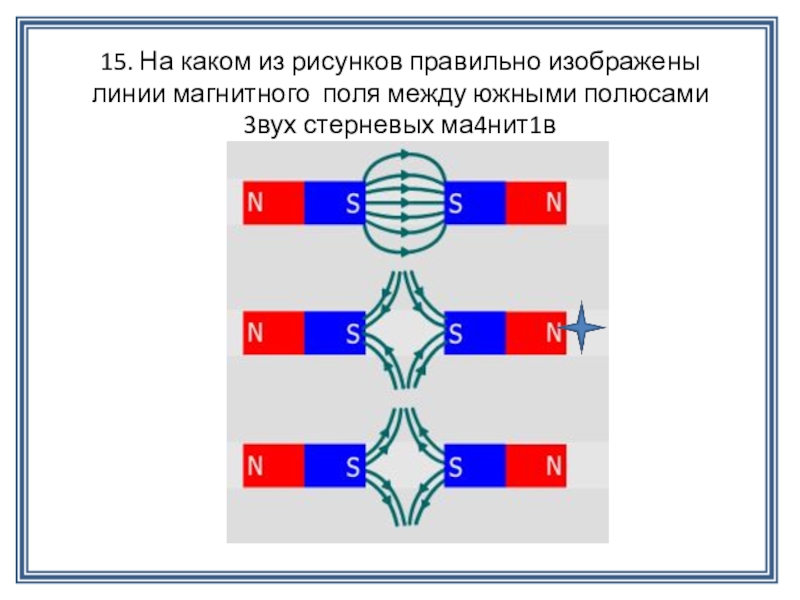

15. На каком из рисунков правильно изображены линии магнитного поля между

южными полюсами 3вух стерневых ма4нит1в


15. На каком из рисунков правильно изображены линии магнитного поля между южными полюсами 3вух стерневых ма4нит1в

Слайд 28



Аномалии

Аномалии

Слайд 29


http://files.school-collection.edu.ru/dlrstore/1fbb33d4-5701-4c72-a576-5cbb2fa1ee22/136.swf

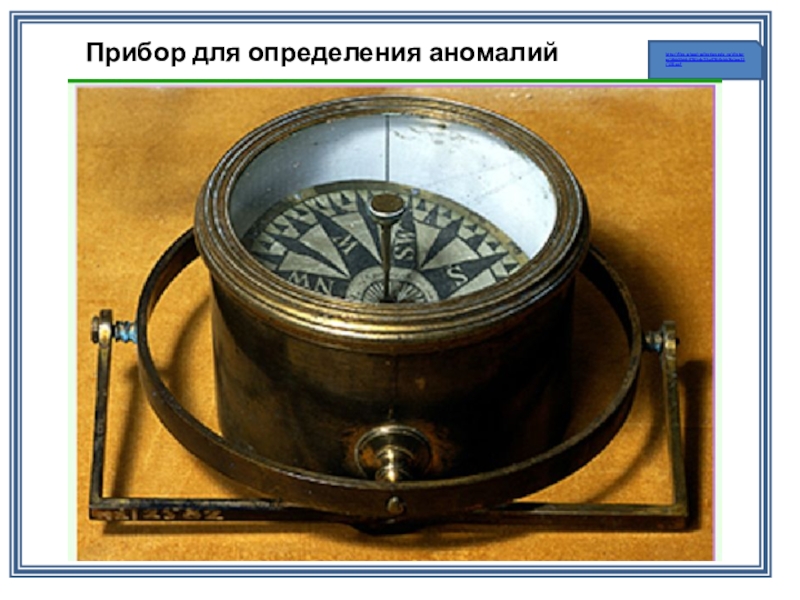

Прибор для определения аномалий

http://files.school-collection.edu.ru/dlrstore/1fbb33d4-5701-4c72-a576-5cbb2fa1ee22/136.swfПрибор для определения аномалий

Слайд 31
Земля - громадный магнит
Участок в Северном полушарии Земли, к которому

обращен один из концов магнитной стрелки, назвали Южным магнитным полюсом Земли S, противоположный участок - Северным магнитным полюсом N.
Конец стрелки, свернувший к S, называется северным концом стрелки N, противоположный - южным концом стрелки S. Магнитные полюса сдвинуты относительно географических полюсов и со временем незначительно смещаются.
Земля - громадный магнит Участок в Северном полушарии Земли, к которому обращен один из концов магнитной стрелки,

Слайд 32

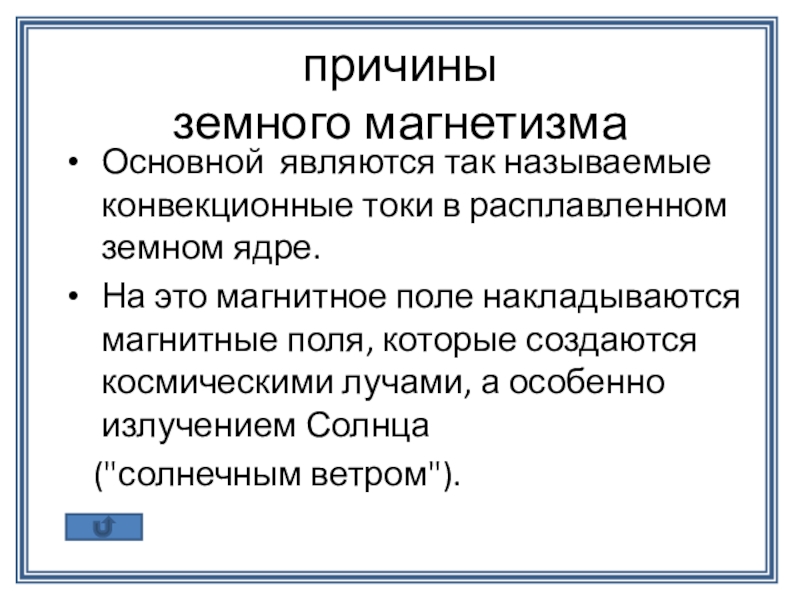

причины земного магнетизма
Основной  являются так называемые конвекционные токи в расплавленном земном ядре.


На это магнитное поле накладываются магнитные поля, которые создаются космическими лучами, а особенно излучением Солнца
("солнечным ветром").


причины земного магнетизмаОсновной  являются так называемые конвекционные токи в расплавленном земном ядре. На это магнитное поле накладываются магнитные

Слайд 33

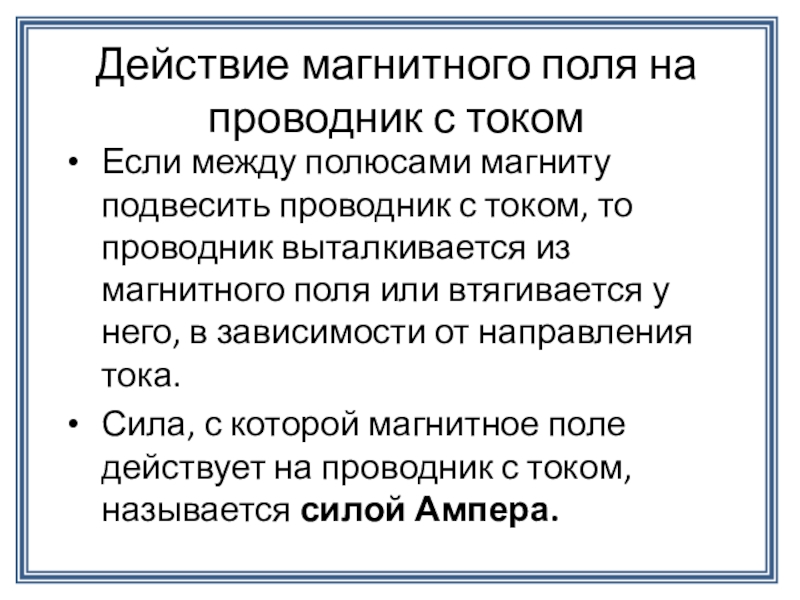

Действие магнитного поля на проводник с током
Если между полюсами магниту подвесить

проводник с током, то проводник выталкивается из магнитного поля или втягивается у него, в зависимости от направления тока.
Сила, с которой магнитное поле действует на проводник с током, называется силой Ампера.
Действие магнитного поля на проводник с током Если между полюсами магниту подвесить проводник с током, то

Слайд 34

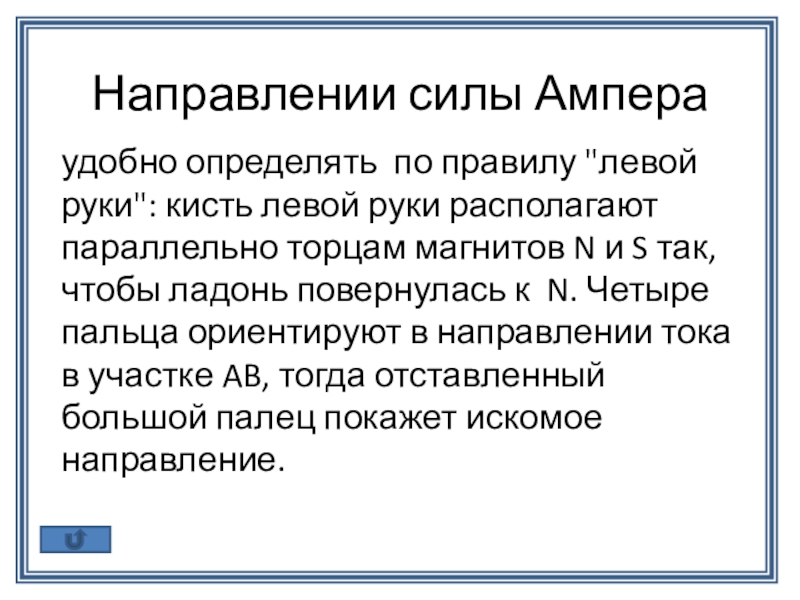

Направлении силы Ампера
удобно определять по правилу "левой руки": кисть левой

руки располагают параллельно торцам магнитов N и S так, чтобы ладонь повернулась к N. Четыре пальца ориентируют в направлении тока в участке AB, тогда отставленный большой палец покажет искомое направление.


Направлении силы Ампера удобно определять по правилу

Слайд 35

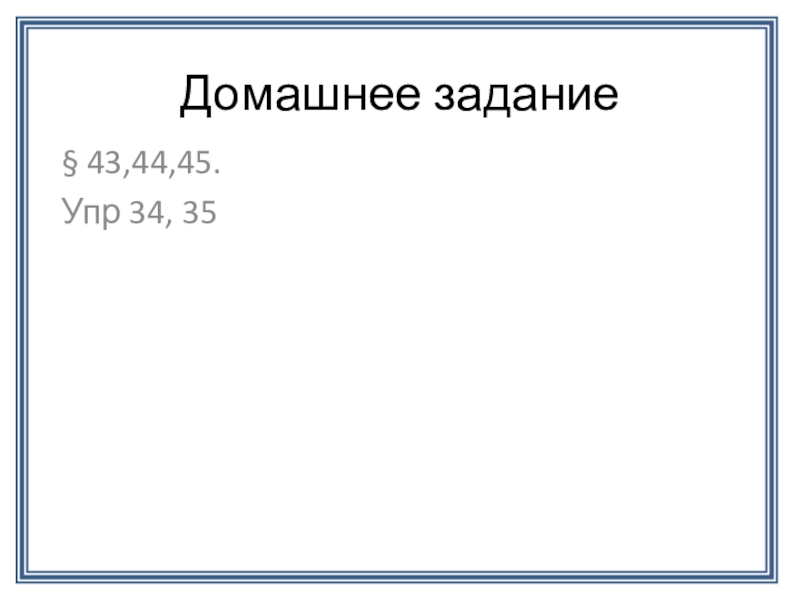

Домашнее задание
§ 43,44,45.
Упр 34, 35

Домашнее задание§ 43,44,45.Упр 34, 35

Слайд 36

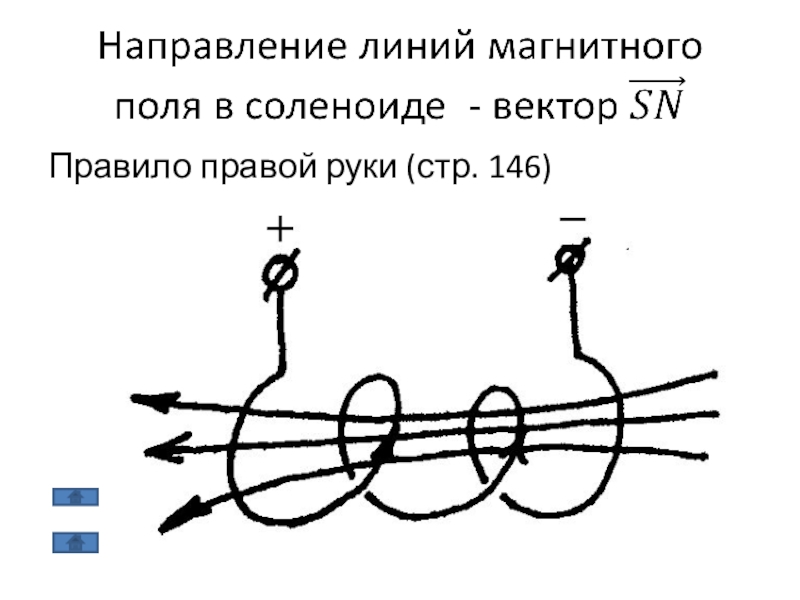

Правило правой руки (стр. 146)



 Правило правой руки (стр. 146)

Слайд 37Автор Лукьянова Н. В.

Автор Лукьянова Н. В.
