Презентация, доклад по физике на тему Электродвигатель (8 класс)

двигатели, какой вид энергии они преобразуют?

причина поворота магнитной стрелки - ток в проводнике!

Опыт Эрстеда

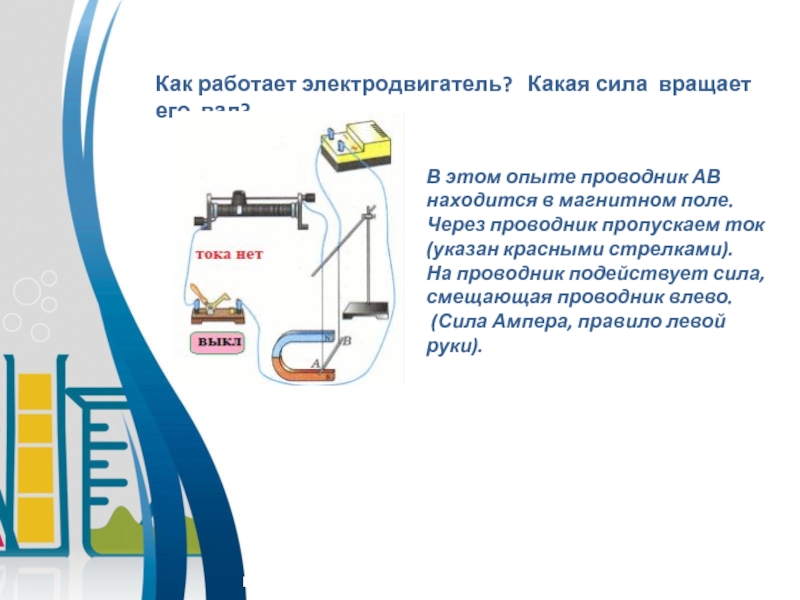

проводник АВ находится в магнитном поле.
Через проводник пропускаем ток (указан красными стрелками).
На проводник подействует сила, смещающая проводник влево.
(Сила Ампера, правило левой руки).

На проводник с током, находящийся в магнитном поле, действует сила!

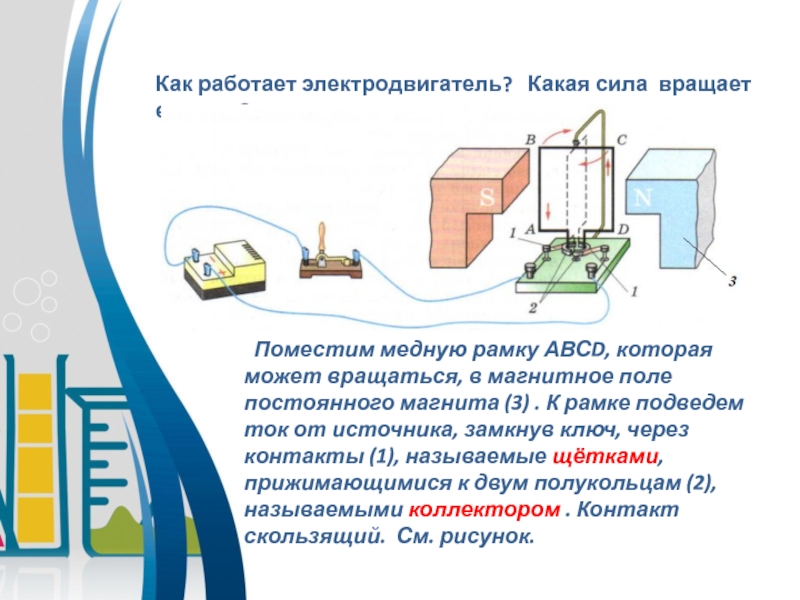

рамку АВСD, которая может вращаться, в магнитное поле постоянного магнита (3) . К рамке подведем ток от источника, замкнув ключ, через контакты (1), называемые щётками, прижимающимися к двум полукольцам (2), называемыми коллектором . Контакт скользящий. См. рисунок.

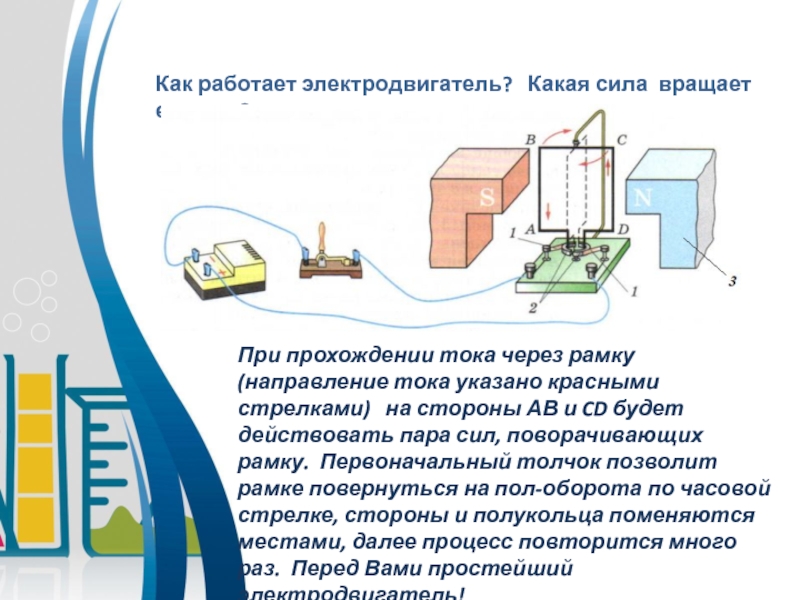

через рамку (направление тока указано красными стрелками) на стороны АВ и CD будет действовать пара сил, поворачивающих рамку. Первоначальный толчок позволит рамке повернуться на пол-оборота по часовой стрелке, стороны и полукольца поменяются местами, далее процесс повторится много раз. Перед Вами простейший электродвигатель!

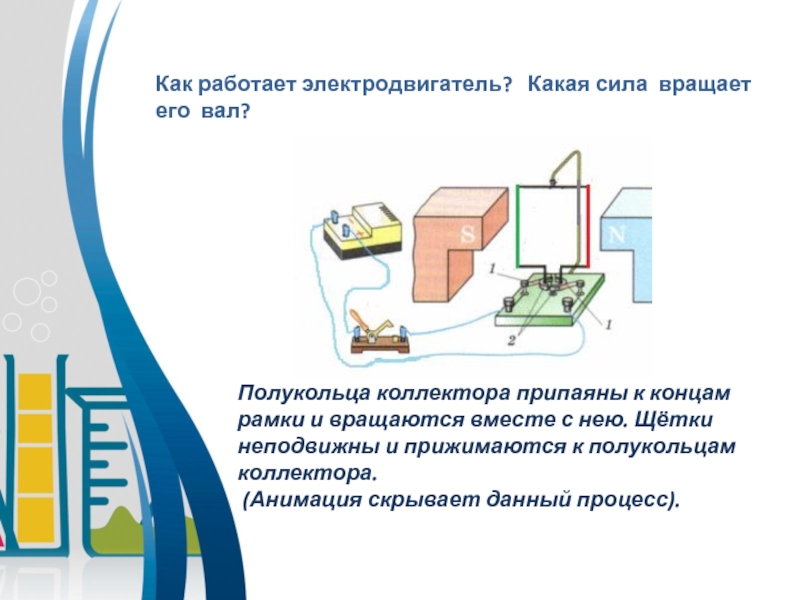

к концам рамки и вращаются вместе с нею. Щётки неподвижны и прижимаются к полукольцам коллектора.
(Анимация скрывает данный процесс).

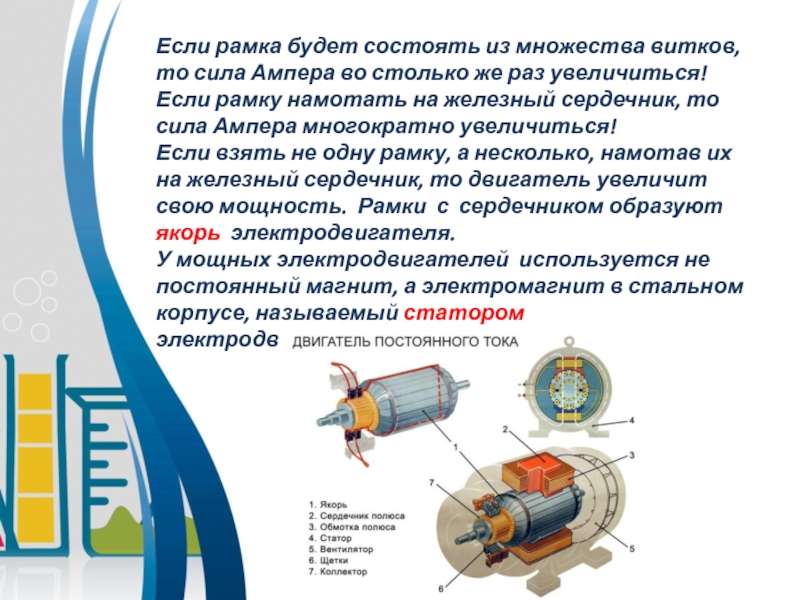

столько же раз увеличиться!
Если рамку намотать на железный сердечник, то сила Ампера многократно увеличиться!
Если взять не одну рамку, а несколько, намотав их на железный сердечник, то двигатель увеличит свою мощность. Рамки с сердечником образуют якорь электродвигателя.
У мощных электродвигателей используется не постоянный магнит, а электромагнит в стальном корпусе, называемый статором электродвигателя.

Борисом Семёновичем Якоби в 1834 году.

Электрические двигатели обладают рядом преимуществ:
При одинаковой мощности они имеют меньшие размеры, чем тепловые.

При работе они не выделяют газов, дыма и пара.

Им не нужен запас топлива и воды.

КПД электродвигателей достигает 98 %
