Презентация, доклад по физике на тему Электрическое напряжение. Единица напряжения

Содержание

Назовите электрические приборы

Слайд 1Ум заключается не только в знаниях, но и в умении прилагать

знания на деле.

Аристотель.

Ум заключается не только в знаниях, но и в умении прилагать знания на деле.  Аристотель.

Слайд 2Назовите электрические приборы

Назовите электрические приборы

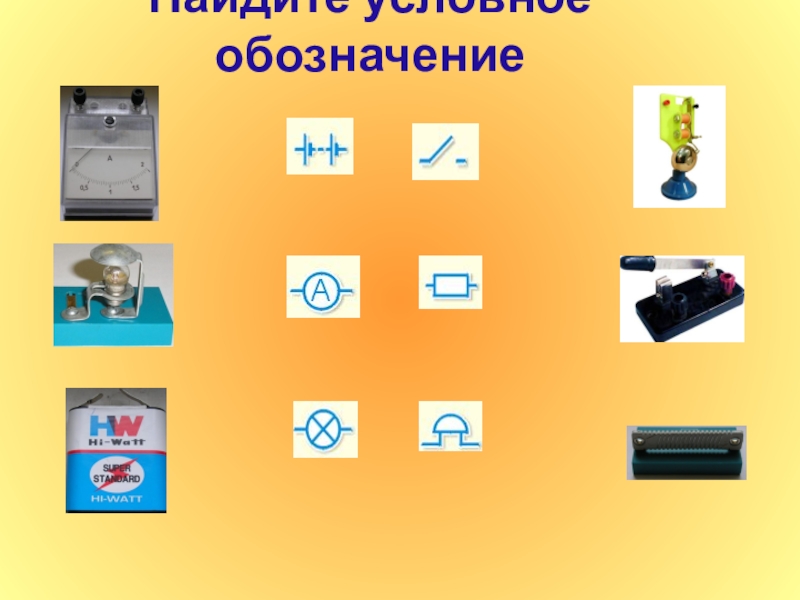

Слайд 3Найдите условное обозначение

Найдите условное обозначение

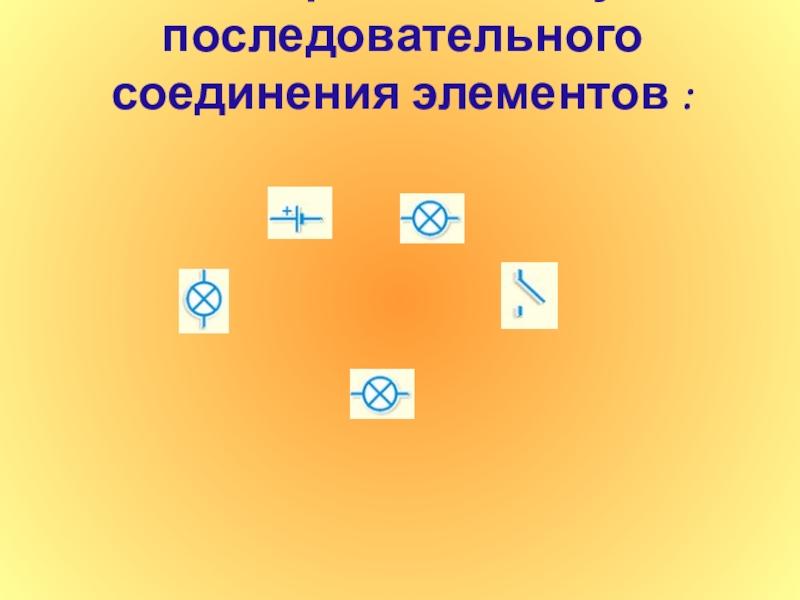

Слайд 4Изобразите схему последовательного соединения элементов :

Изобразите схему последовательного соединения элементов :

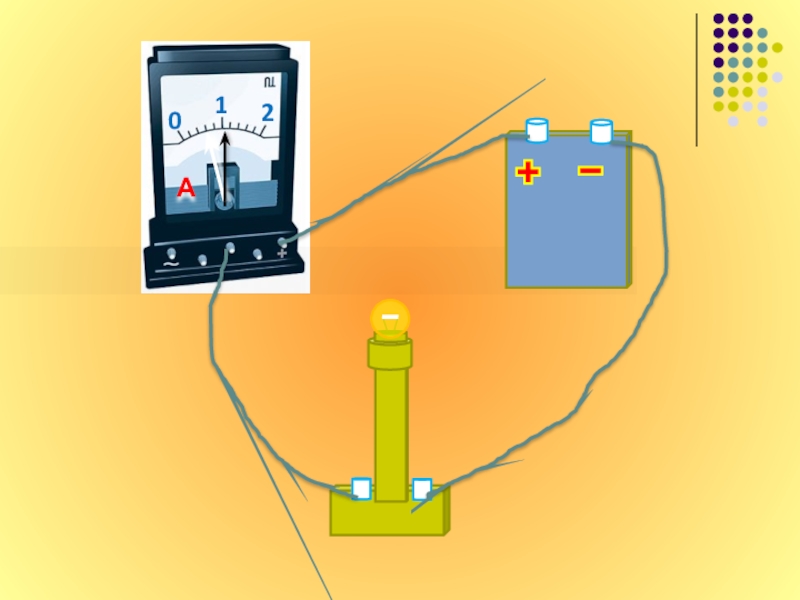

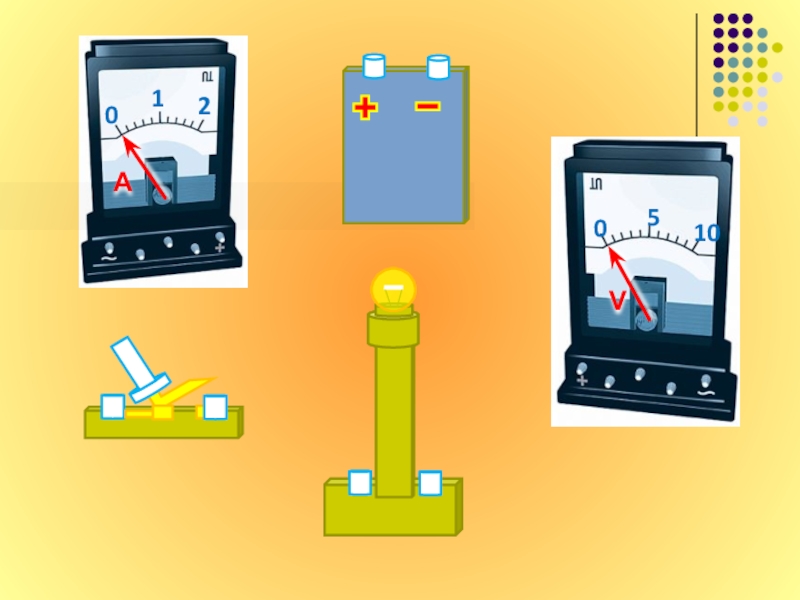

Слайд 5

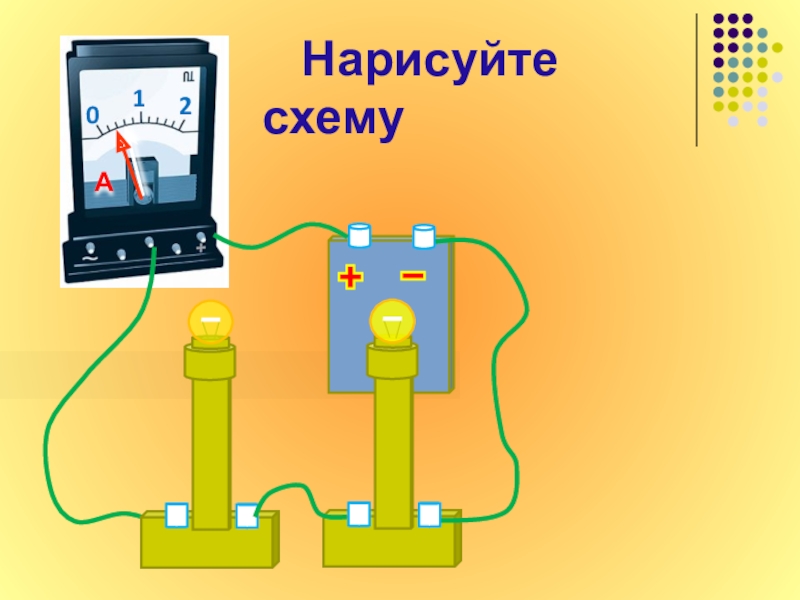

Нарисуйте схему

Нарисуйте схему

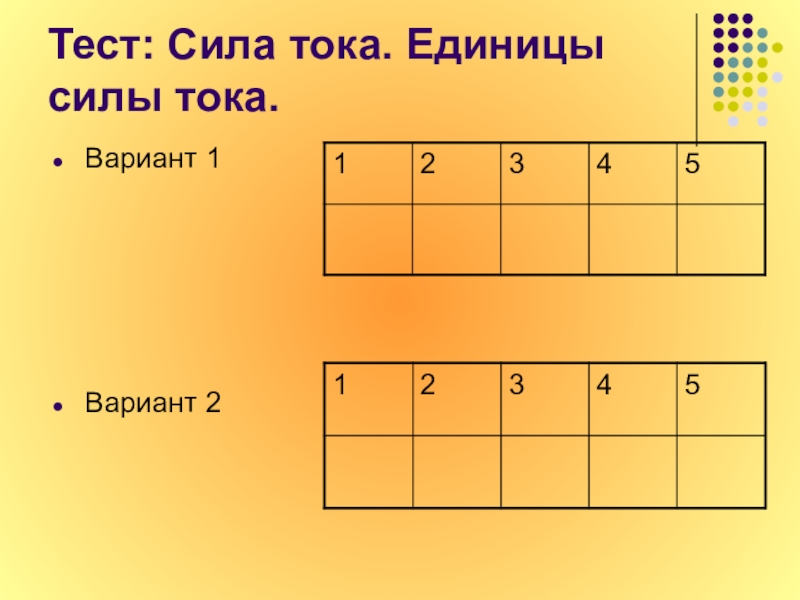

Слайд 6Тест: Сила тока. Единицы силы тока.







Вариант 1





Вариант 2

Тест: Сила тока. Единицы силы тока.

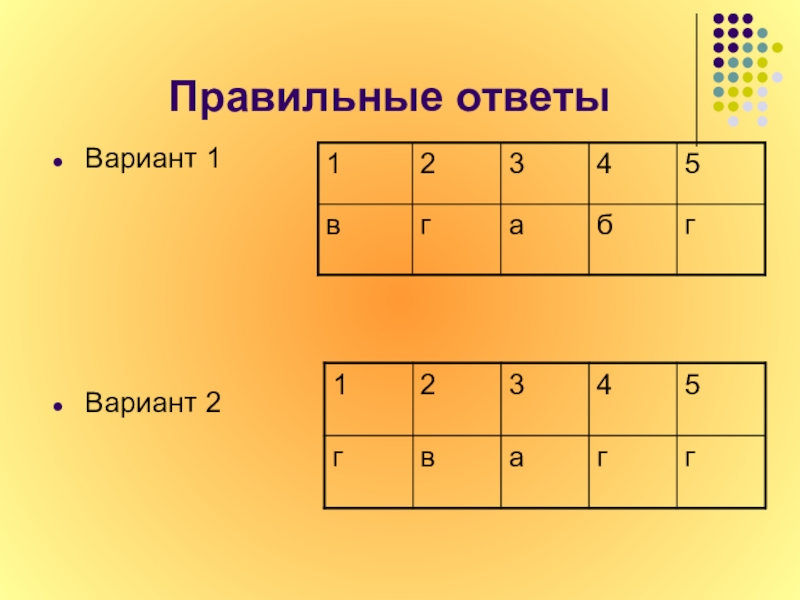

Слайд 7 Правильные ответы







Вариант 1





Вариант 2

Правильные ответы

Слайд 8Кроссворд
Содержится в ядре
Открыл «животное электричество»
Вещества, проводящие ток
«+» заряженная частица
Измеряется в Кулонах
Состояние

вещества
Возникновение зарядов на поверхности вещества
Измеряется в Джоулях
Атом, потерявший электрон
Прибор для обнаружения заряда



п

о

к

с

о

р

т

к

е

л

э









н

о

и








я

и

г

р

е

н

э



я

и

ц

а

з

и

р

т

к

е

л

э




ь

т

с

о

к

д

и

ж












д

я

р

а

з






н

о

т

о

р

п



и

к

и

н

д

о

в

о

р

п







и

н

а

в

ь

л

а

г






н

о

р

т

й

е

н




КроссвордСодержится в ядреОткрыл «животное электричество»Вещества, проводящие ток«+» заряженная частицаИзмеряется в КулонахСостояние веществаВозникновение зарядов на поверхности веществаИзмеряется в

Слайд 9Напряжение. Измерение напряжения.

Напряжение. Измерение напряжения.

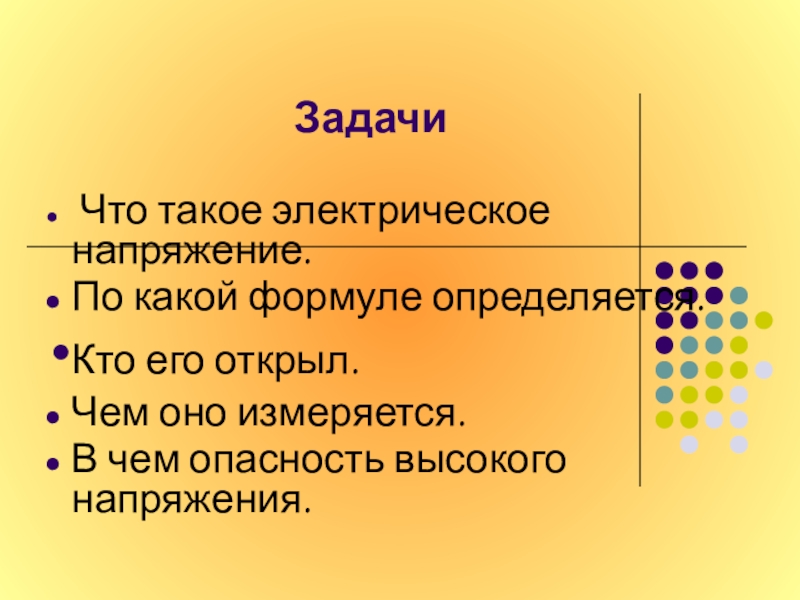

Слайд 10Задачи

Что такое электрическое напряжение.
По какой формуле определяется.
Кто его открыл.
Чем

оно измеряется.
В чем опасность высокого напряжения.


Задачи Что такое электрическое напряжение.По какой формуле определяется.Кто его открыл.Чем оно измеряется.В чем опасность высокого напряжения.

Слайд 13Напряжение
Электрическое напряжение – физическая величина, характеризующая электрическое поле.

НапряжениеЭлектрическое напряжение – физическая величина, характеризующая электрическое поле.

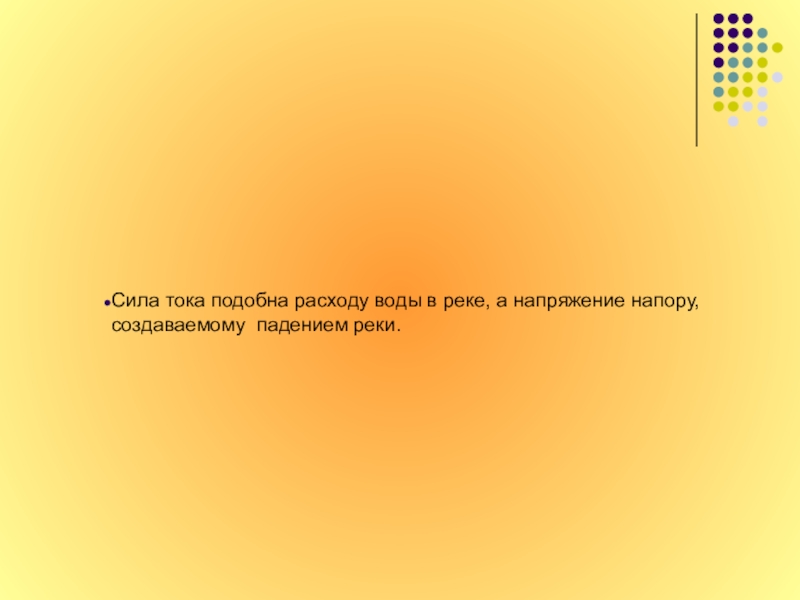

Слайд 14Сила тока подобна расходу воды в реке, а напряжение напору, создаваемому

падением реки.
Сила тока подобна расходу воды в реке, а напряжение напору, создаваемому падением реки.

Слайд 15 Горная река

Равнинная река

Сила тока подобна расходу воды в реке,
а напряжение напору, создаваемому падением реки.

Горная река

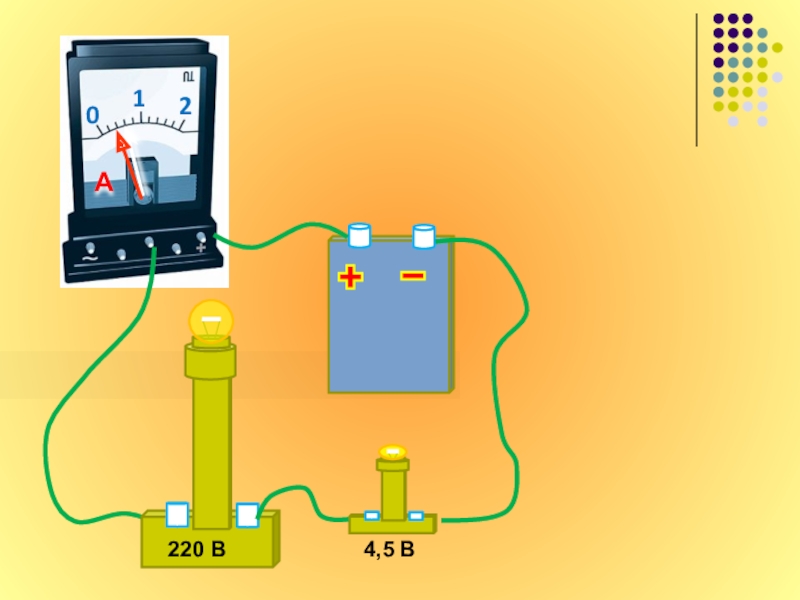

Слайд 16










220 В
4,5

В
220 В 4,5 В

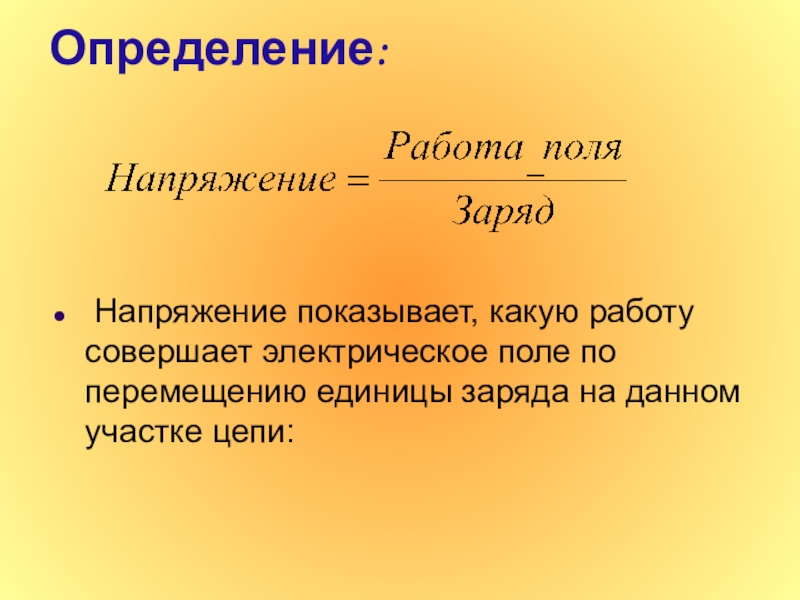

Слайд 17Определение:
Напряжение показывает, какую работу совершает электрическое поле по перемещению единицы

заряда на данном участке цепи:
Определение: Напряжение показывает, какую работу совершает электрическое поле по перемещению единицы заряда на данном участке цепи:

Слайд 18

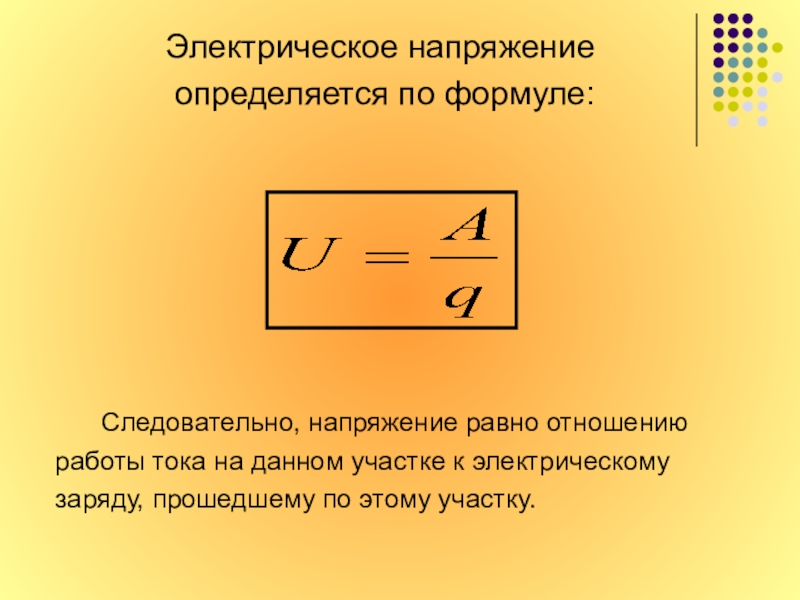

Электрическое напряжение

определяется по формуле:






Следовательно, напряжение равно отношению
работы тока на данном участке к электрическому
заряду, прошедшему по этому участку.
Электрическое напряжение       определяется по

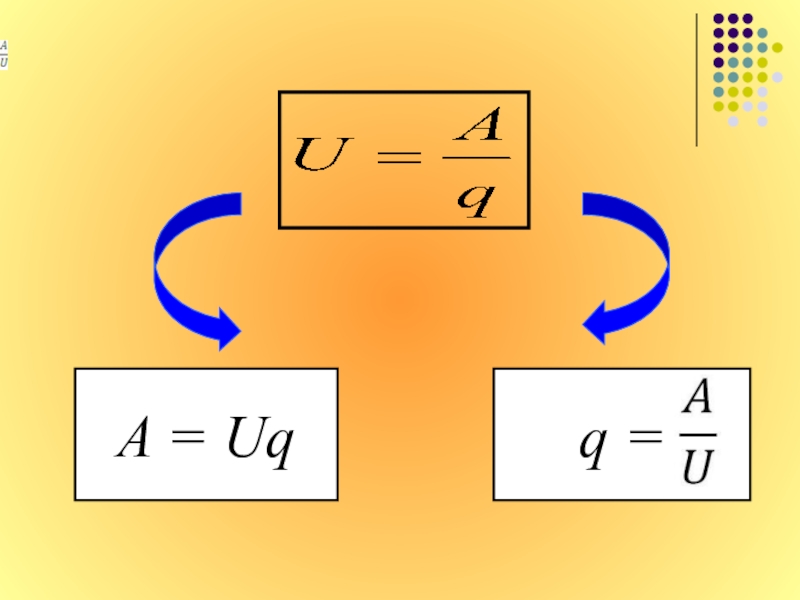

Слайд 19

A = Uq
q =




A = Uqq =

Слайд 20Электрическое напряжение открыл Алессандро Вольта. итальянский физик и физиолог.


Электрическое напряжение открыл Алессандро Вольта. итальянский физик и физиолог.

Слайд 21

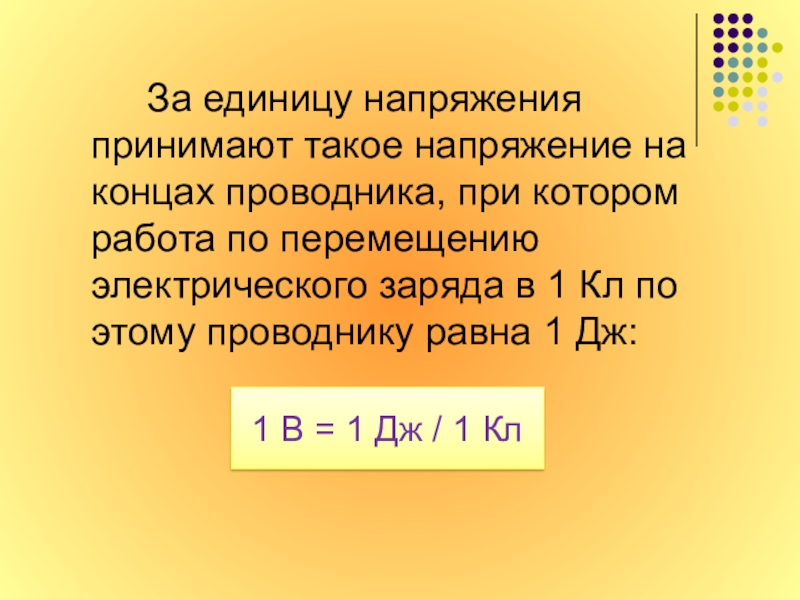

За единицу

напряжения принимают такое напряжение на концах проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж:

1 В = 1 Дж / 1 Кл

За единицу напряжения принимают такое напряжение на концах проводника,

Слайд 22

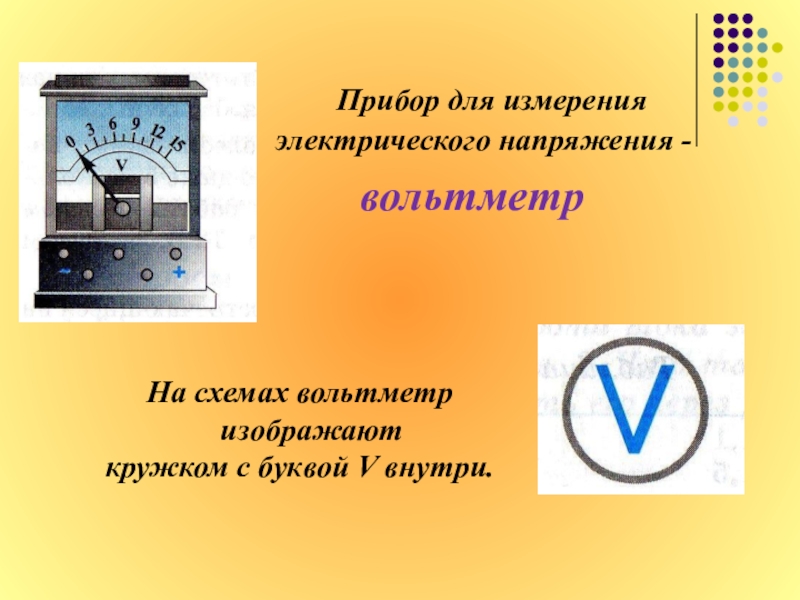

Прибор для измерения электрического напряжения -
вольтметр
На схемах вольтметр

изображают
кружком с буквой V внутри.
Прибор для измерения электрического напряжения -вольтметрНа схемах вольтметр изображаюткружком с буквой V внутри.

Слайд 23

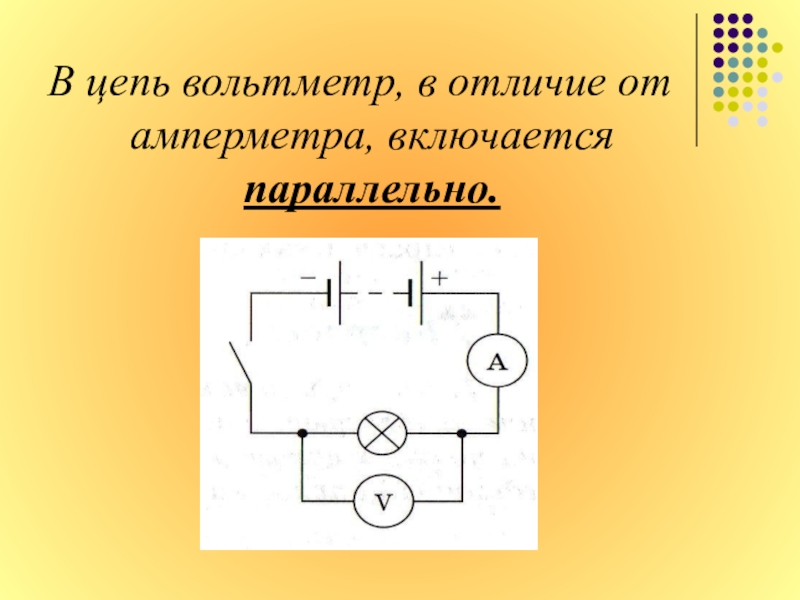

В цепь вольтметр, в отличие от амперметра, включается параллельно.

В цепь вольтметр, в отличие от амперметра, включается параллельно.

Слайд 24 Примеры типичных напряжений

Электрический фонарь ..................................................................................4,5 В
Напряжение в сети

........................................................................................220 В
Двигатель троллейбуса .................................................................................600 В
Кинескоп телевизора ...............................................................................16 000 В
Напряжение между облаками во время грозы .........................до 100 000 000 В
Безопасное электрическое напряжение в сыром помещении .....................12 В
Безопасное электрическое напряжение в сухом помещении ......................36 В
Электрические рыбы
Электрический скат ....................................................................................50–60 В
Нильский электрический сом ........................................................................350 В
Угорь-электрофорус свыше ............................................................................500 В

12 В

36 В

Примеры типичных напряженийЭлектрический фонарь ..................................................................................4,5 ВНапряжение в сети ........................................................................................220 ВДвигатель троллейбуса .................................................................................600 ВКинескоп телевизора

Слайд 25Сравнение работы гравитационной силы и электрической силы:

Сравнение работы гравитационной силы и электрической силы:

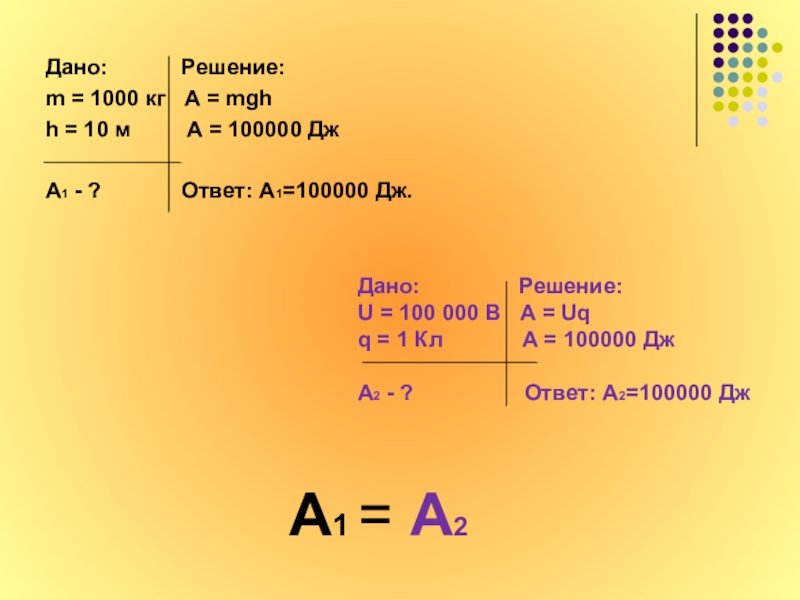

Слайд 26Дано: Решение:
m = 1000 кг

А = mgh
h = 10 м А = 100000 Дж

А1 - ? Ответ: А1=100000 Дж.

Дано: Решение:
U = 100 000 В А = Uq
q = 1 Кл A = 100000 Дж

А2 - ? Ответ: А2=100000 Дж

А1 = А2

Дано:      Решение:m = 1000 кг  А = mghh = 10 м

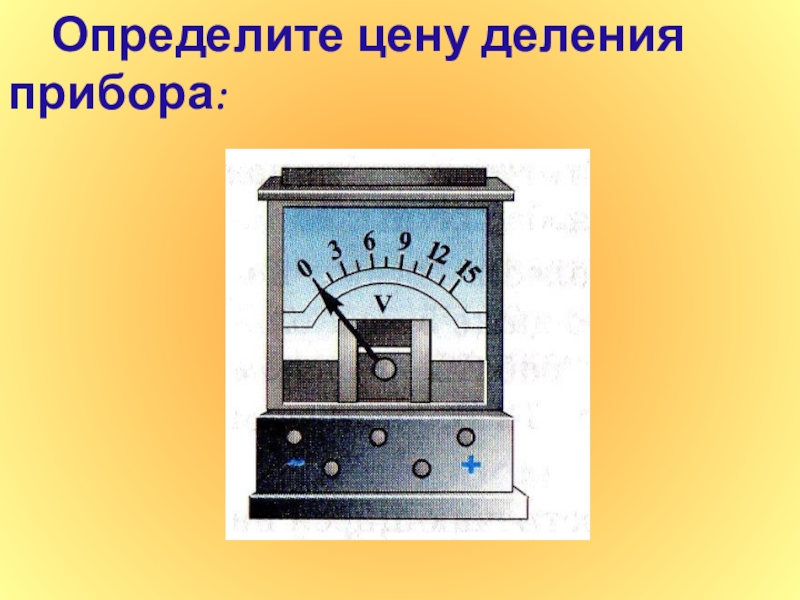

Слайд 28 Определите цену деления прибора:

Определите цену деления прибора:

Слайд 29НАЙДИ ПРАВИЛЬНУЮ ДОРОГУ
U

с напряжение
I А сила тока
t В работа
A Дж время
q Кл заряд



НАЙДИ ПРАВИЛЬНУЮ ДОРОГУ  U            с

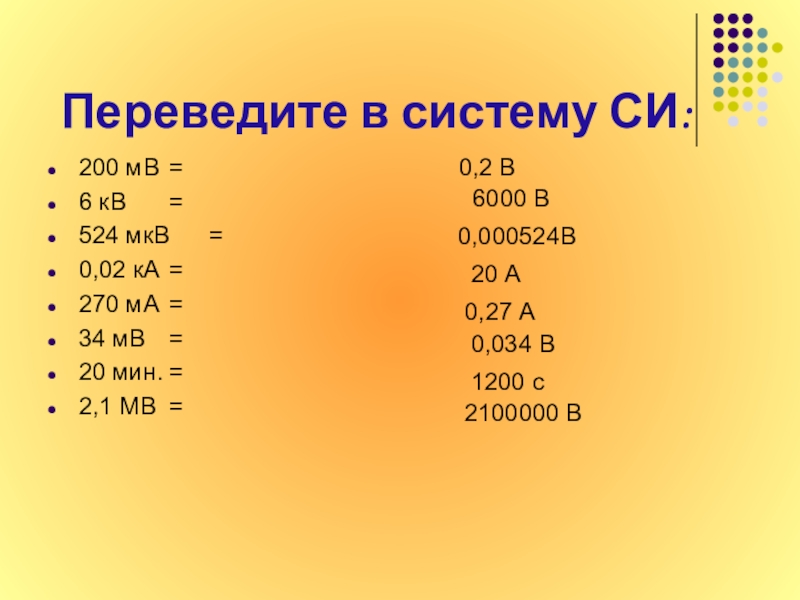

Слайд 30Переведите в систему СИ:
200 мВ =
6 кВ =
524 мкВ =
0,02 кА =
270 мА =
34

мВ =
20 мин. =
2,1 МВ =

0,2 В

6000 В

0,000524В

20 А

0,27 А

0,034 В

1200 с

2100000 В

Переведите в систему СИ:200 мВ	= 6 кВ		= 	524 мкВ	=0,02 кА	=270 мА	=34 мВ	=20 мин.	= 2,1 МВ	= 0,2 В

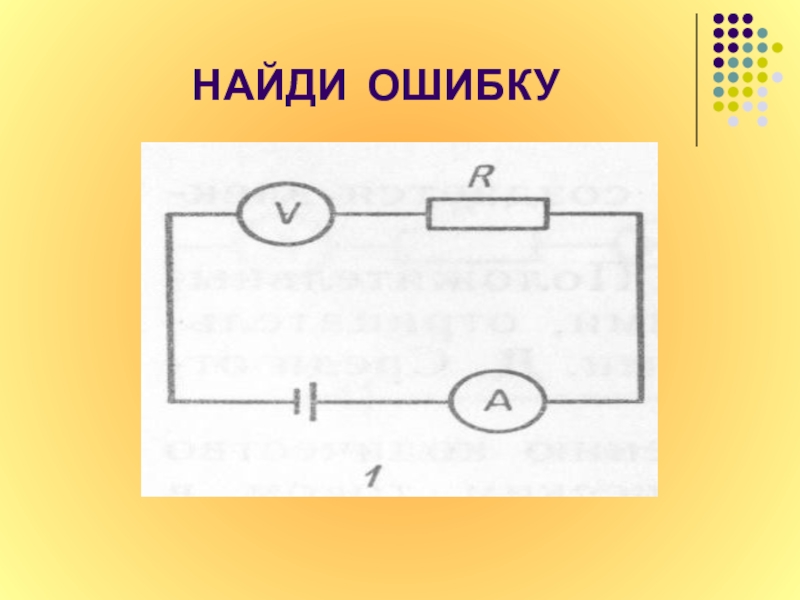

Слайд 31 НАЙДИ ОШИБКУ

НАЙДИ ОШИБКУ

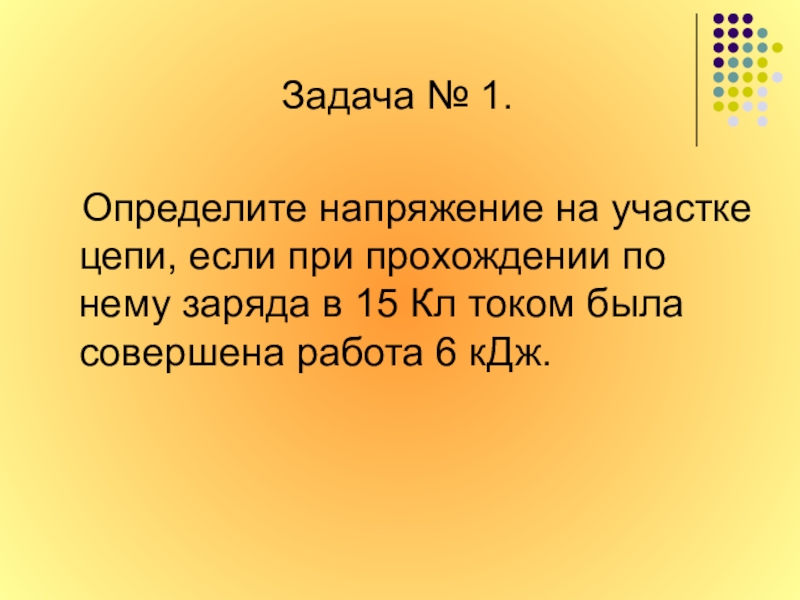

Слайд 32

Задача № 1.

Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл током была совершена работа 6 кДж.
Задача № 1.  Определите напряжение

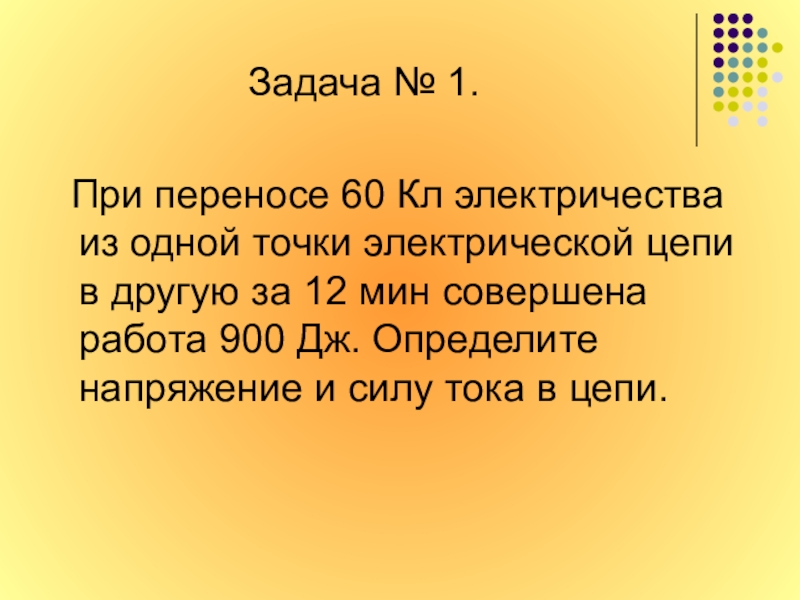

Слайд 33 Задача №

1.

При переносе 60 Кл электричества из одной точки электрической цепи в другую за 12 мин совершена работа 900 Дж. Определите напряжение и си­лу тока в цепи.
Задача № 1.

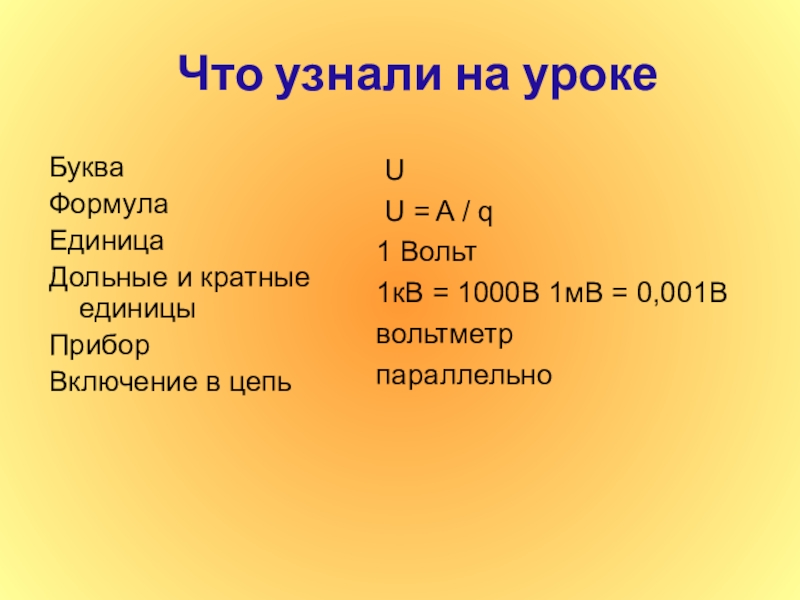

Слайд 34 Что узнали на уроке
Буква
Формула
Единица
Дольные

и кратные единицы
Прибор
Включение в цепь

 U
 U = A / q
1 Вольт
1кВ = 1000В 1мВ = 0,001В
вольтметр
параллельно


Что узнали на уроке БукваФормулаЕдиницаДольные и кратные единицыПриборВключение в цепь U U =

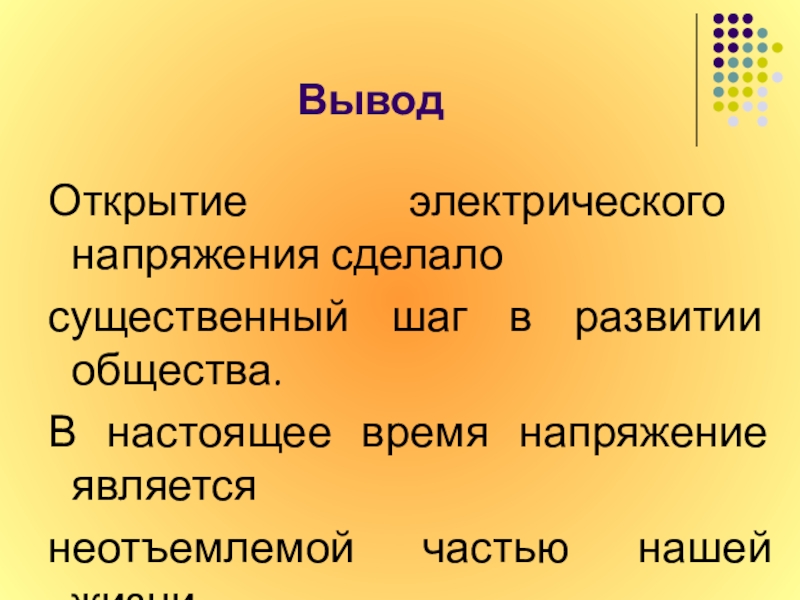

Слайд 35Вывод
Открытие электрического напряжения сделало
существенный шаг в развитии общества.
В настоящее время

напряжение является
неотъемлемой частью нашей жизни.
ВыводОткрытие электрического напряжения сделалосущественный шаг в развитии общества. В настоящее время напряжение являетсянеотъемлемой частью нашей жизни.

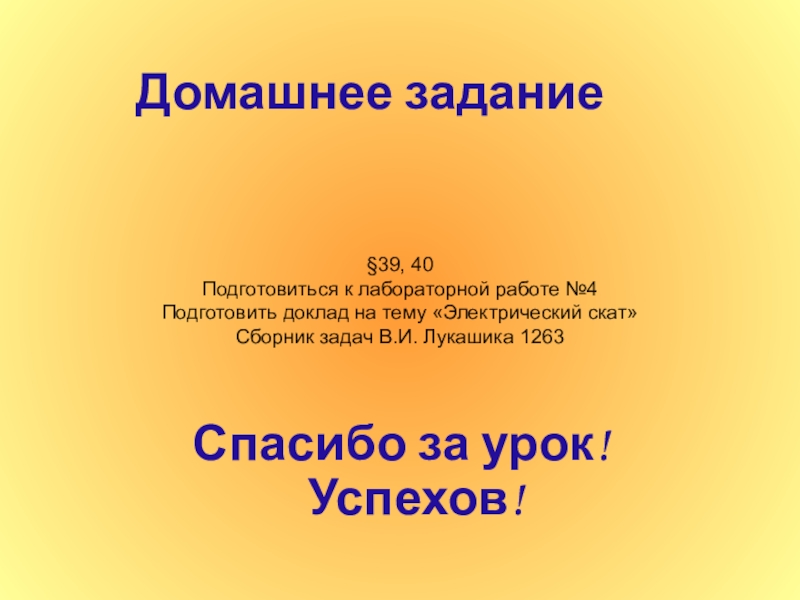

Слайд 36Домашнее задание
Спасибо за урок! Успехов!
§39, 40
Подготовиться к лабораторной работе №4
Подготовить доклад на

тему «Электрический скат»
Сборник задач В.И. Лукашика 1263
Домашнее заданиеСпасибо за урок! Успехов!§39, 40Подготовиться к лабораторной работе №4Подготовить доклад на тему «Электрический скат»Сборник задач В.И.
