Презентация, доклад по физике на тему: Электрическое поле. Напряженность
Содержание
- 1. Презентация по физике на тему: Электрическое поле. Напряженность
- 2. Близкодействие и дальнодействия Распространяется
- 3. Электрическое полеИдея: М. Фарадей (англ.)Теория: Дж. Максвелл
- 4. Электрическое (электростатическое) поле- это особая форма материи,
- 5. Свойства электрического поля- материально: существует независимо от нас
- 6. Напряжённость электрического поля - силовая характеристика поляОбозначается:
- 7. Формула напряженности точечного зарядаНапряжённость поля равна отношению
- 8. Линии напряжённости( силовые линии)электрического поля-линии , касательные к которым в каждой точке, совпадают с векторами напряжённости

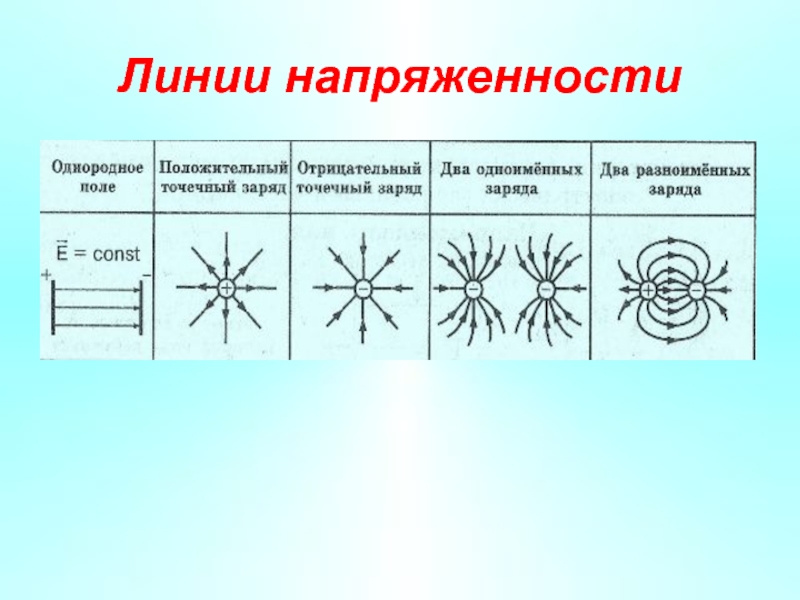

- 9. Линии напряженности

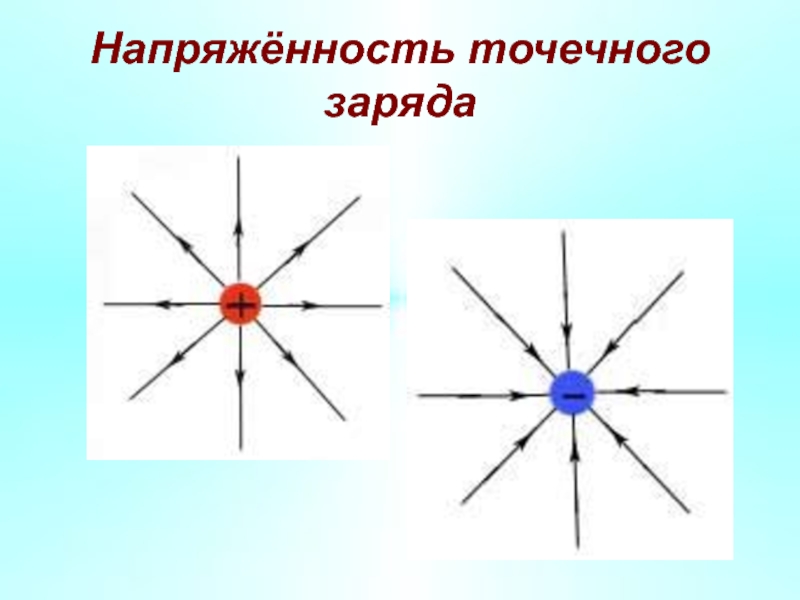

- 10. Напряжённость точечного заряда
- 11. Линии напряжённости двух точечных зарядов ( поле диполя)
- 12. Электрический дипольЭлектрический диполь — система, состоящая из
- 13. Электрический диполь является важной физической моделью, макроскопические
- 14. Принцип суперпозиции полейНапряжённость электрического поля, создаваемого системой
- 15. Определение напряженности электрического поля двух точечных зарядов
- 16. Принцип суперпозиции позволяет рассчитать напряженность электростатического поля,
- 17. Электрическое поле заряженной сферыВнутри заряженной сферы электростатическое
- 18. Напряженность заряженной сферыПусть заряд Q равномерно распределен
- 19. Однородное электрическое поле - это поле вектор
- 20. Свойства линий напряжённостиЛинии не замкнуты. Начинаются на
- 21. Аналогия между электрическим полем и гравитационным Электрические
Близкодействие и дальнодействия Распространяется Распространяетсяс конечной мгновенно скоростью(через поле) (через пустоту)
Слайд 1Электрическое поле.
Напряженность электрического поля.
ГБПОУ КДПИ им. К Фаберже
Преподаватель физики
Костенкова С.С.
2016

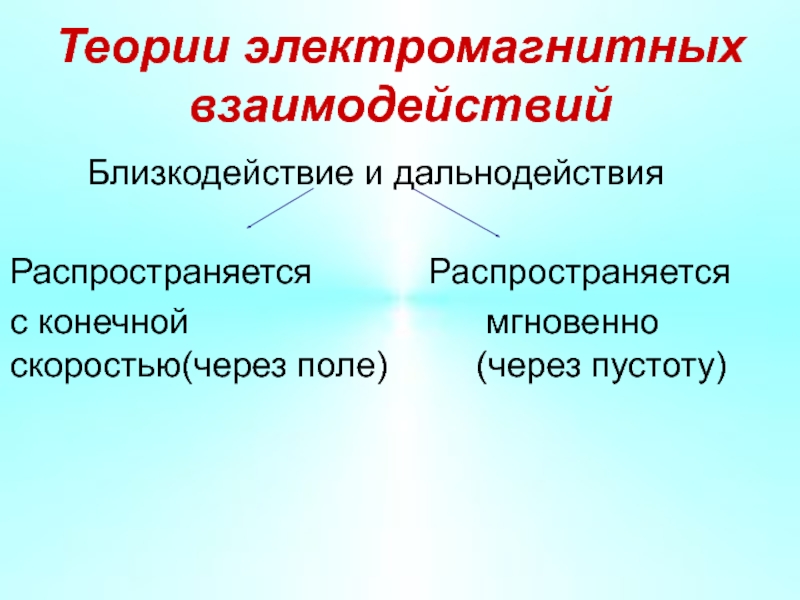

Слайд 2Близкодействие и дальнодействия
Распространяется Распространяется
с конечной
мгновенно скоростью(через поле) (через пустоту)
Теории электромагнитных взаимодействий
Слайд 3Электрическое поле
Идея: М. Фарадей (англ.)
Теория: Дж. Максвелл (англ.)
Близкодействие
t – время передачи
электромагнитных взаимодействий
r – расстояние между зарядами
с – скорость распространения электромагнитных взаимодействий
( 300 000 км/c)
t – время передачи
электромагнитных взаимодействий
r – расстояние между зарядами
с – скорость распространения электромагнитных взаимодействий
( 300 000 км/c)
Слайд 4Электрическое (электростатическое) поле- это особая форма материи, существующая около неподвижных электрических
зарядов независимо от нас и наших знаний о нем.
Главное свойство поля-
действовать с некоторой силой на электрический заряд, помещённый в данную точку поля.
Главное свойство поля-
действовать с некоторой силой на электрический заряд, помещённый в данную точку поля.

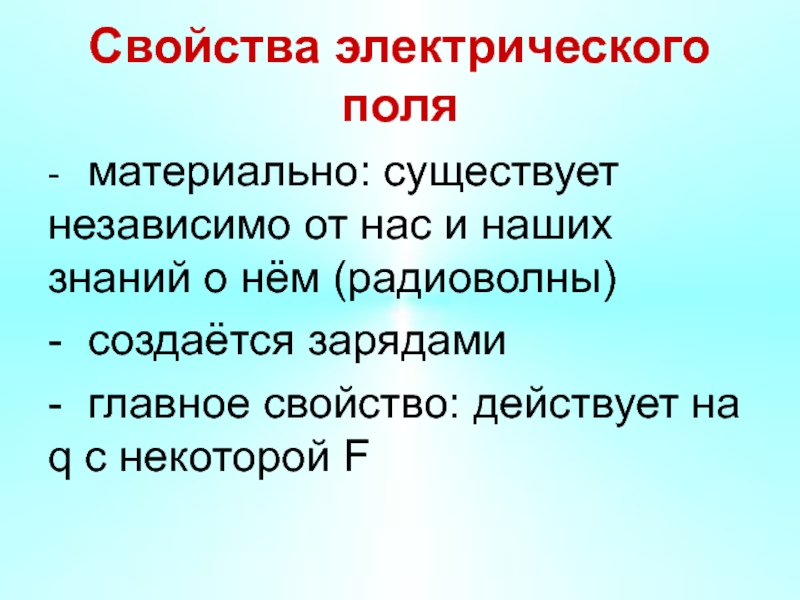

Слайд 5Свойства электрического поля
- материально: существует независимо от нас и наших знаний о
нём (радиоволны)
- создаётся зарядами
- главное свойство: действует на q с некоторой F
- создаётся зарядами
- главное свойство: действует на q с некоторой F

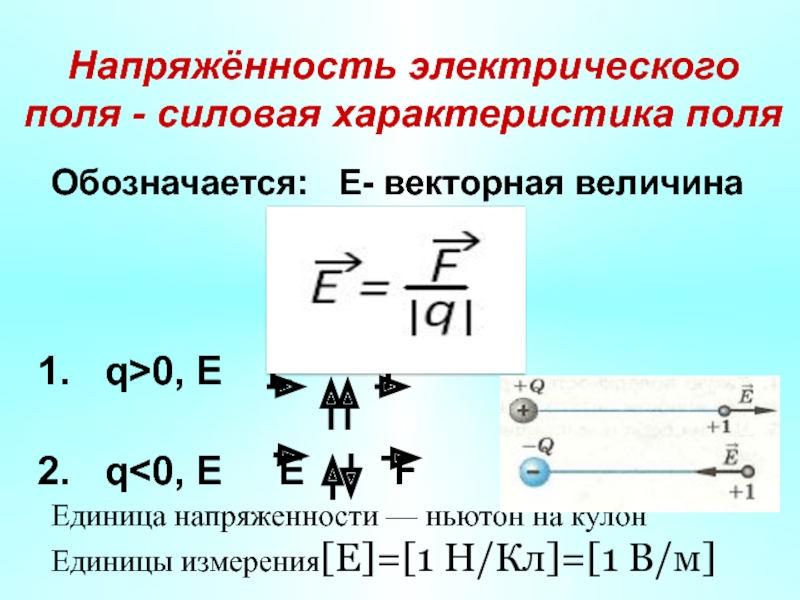

Слайд 6
Напряжённость электрического поля - силовая характеристика поля
Обозначается: Е- векторная величина
q>0,
Е E F
q<0, Е E F
Единица напряженности — ньютон на кулон
Единицы измерения[E]=[1 H/Кл]=[1 В/м]
q<0, Е E F
Единица напряженности — ньютон на кулон
Единицы измерения[E]=[1 H/Кл]=[1 В/м]
Слайд 7Формула напряженности точечного заряда
Напряжённость поля равна отношению
силы Кулона, с которой поле
действует на пробный положительный заряд, помещенный в данную точку поля, к величине этого заряда:
ET
напряжённость
поля точечного q0
ET
напряжённость
поля точечного q0

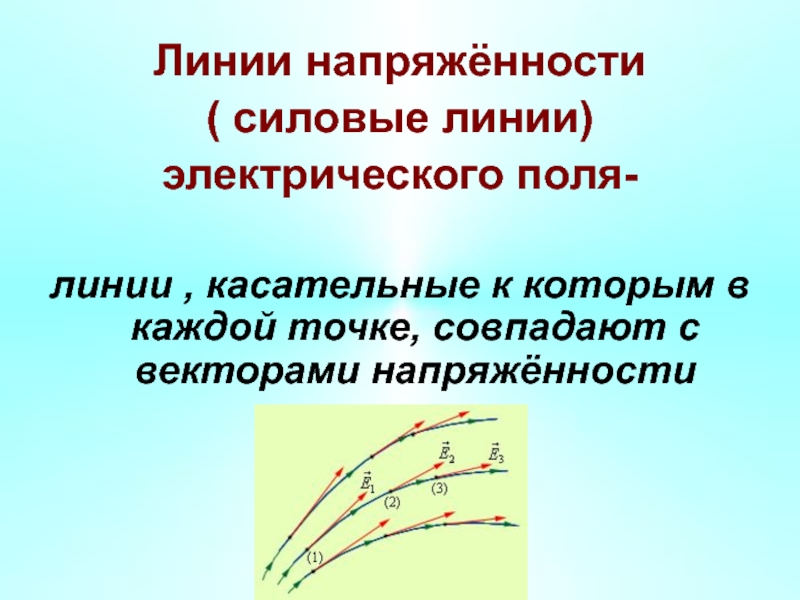

Слайд 8Линии напряжённости
( силовые линии)
электрического поля-
линии , касательные к которым в каждой
точке, совпадают с векторами напряжённости

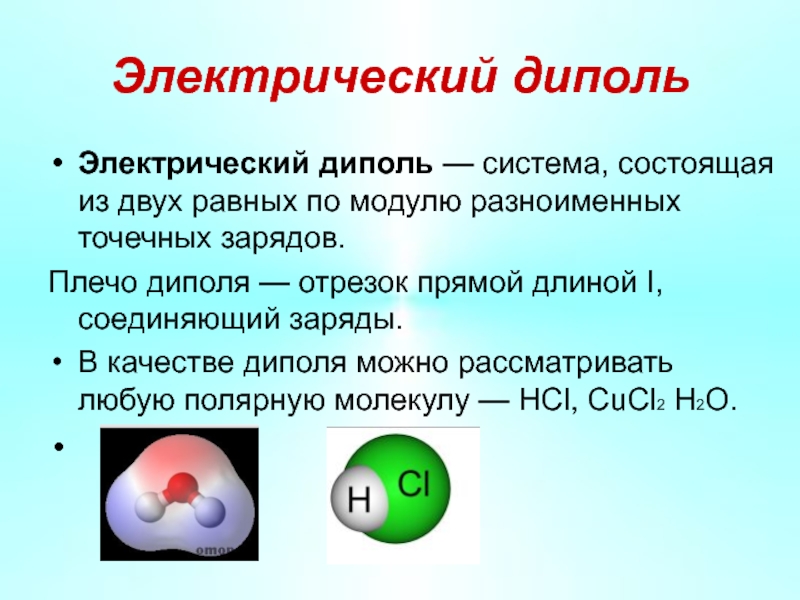

Слайд 12Электрический диполь
Электрический диполь — система, состоящая из двух равных по модулю
разноименных точечных зарядов.
Плечо диполя — отрезок прямой длиной I, соединяющий заряды.
В качестве диполя можно рассматривать любую полярную молекулу — НСl, CuCl2 H2O.
Плечо диполя — отрезок прямой длиной I, соединяющий заряды.
В качестве диполя можно рассматривать любую полярную молекулу — НСl, CuCl2 H2O.

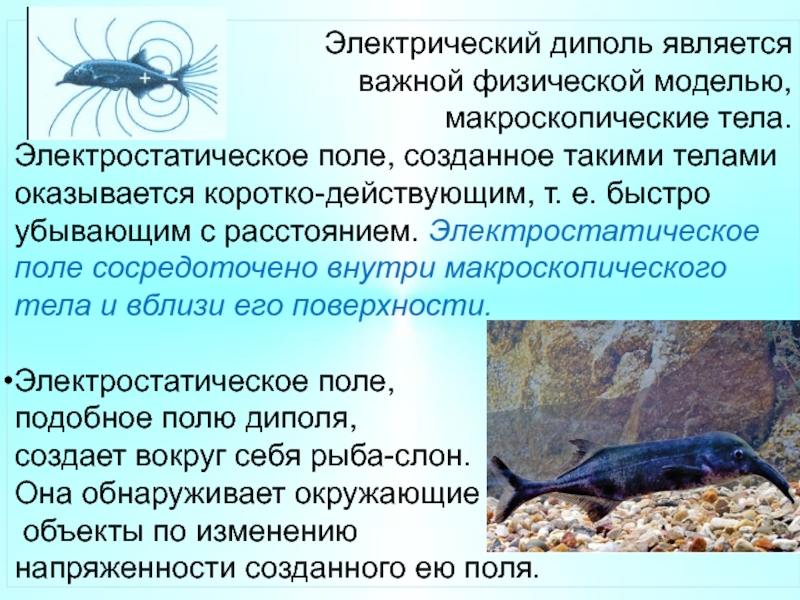

Слайд 13Электрический диполь является
важной физической моделью,
макроскопические тела.
Электростатическое поле, созданное
такими телами оказывается коротко-действующим, т. е. быстро убывающим с расстоянием. Электростатическое поле сосредоточено внутри макроскопического тела и вблизи его поверхности.
Электростатическое поле,
подобное полю диполя,
создает вокруг себя рыба-слон.
Она обнаруживает окружающие
объекты по изменению
напряженности созданного ею поля.
Электростатическое поле,
подобное полю диполя,
создает вокруг себя рыба-слон.
Она обнаруживает окружающие
объекты по изменению
напряженности созданного ею поля.

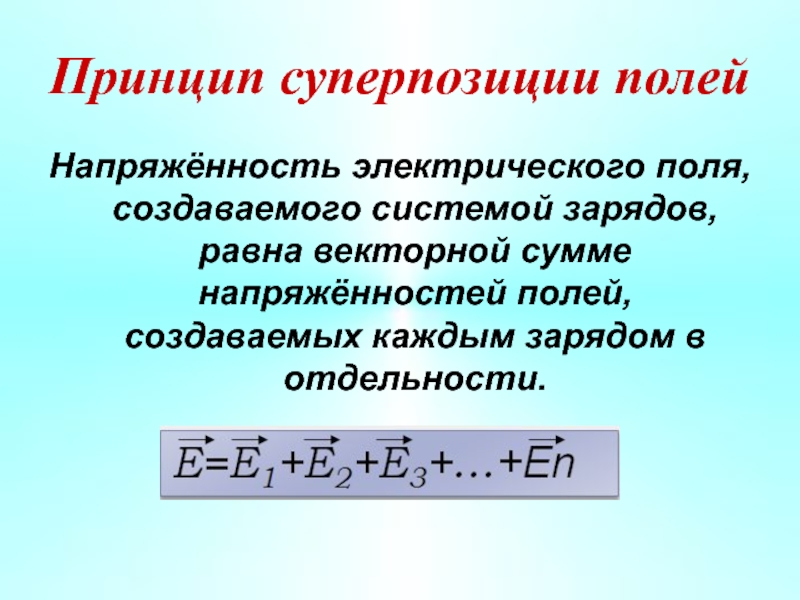

Слайд 14Принцип суперпозиции полей
Напряжённость электрического поля, создаваемого системой зарядов, равна векторной сумме
напряжённостей полей, создаваемых каждым зарядом в отдельности.

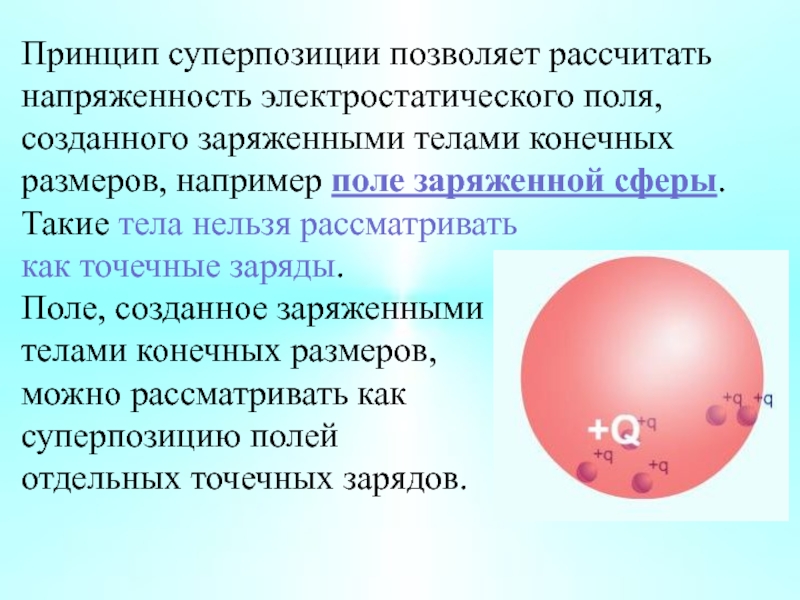

Слайд 16Принцип суперпозиции позволяет рассчитать напряженность электростатического поля, созданного заряженными телами конечных
размеров, например поле заряженной сферы.
Такие тела нельзя рассматривать
как точечные заряды.
Поле, созданное заряженными
телами конечных размеров,
можно рассматривать как
суперпозицию полей
отдельных точечных зарядов.
как точечные заряды.
Поле, созданное заряженными
телами конечных размеров,
можно рассматривать как
суперпозицию полей
отдельных точечных зарядов.

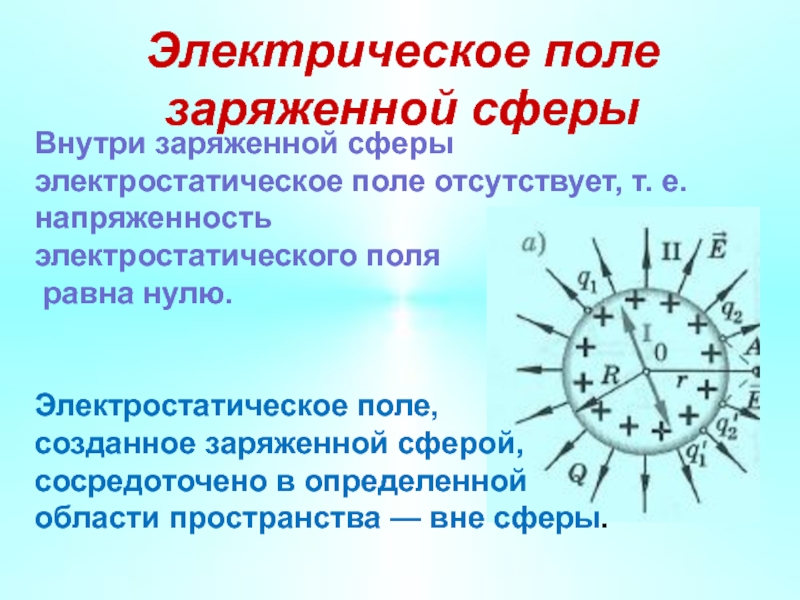

Слайд 17Электрическое поле заряженной сферы
Внутри заряженной сферы электростатическое поле отсутствует, т. е.
напряженность
электростатического поля
равна нулю.
Электростатическое поле,
созданное заряженной сферой,
сосредоточено в определенной
области пространства — вне сферы.
электростатического поля
равна нулю.
Электростатическое поле,
созданное заряженной сферой,
сосредоточено в определенной
области пространства — вне сферы.

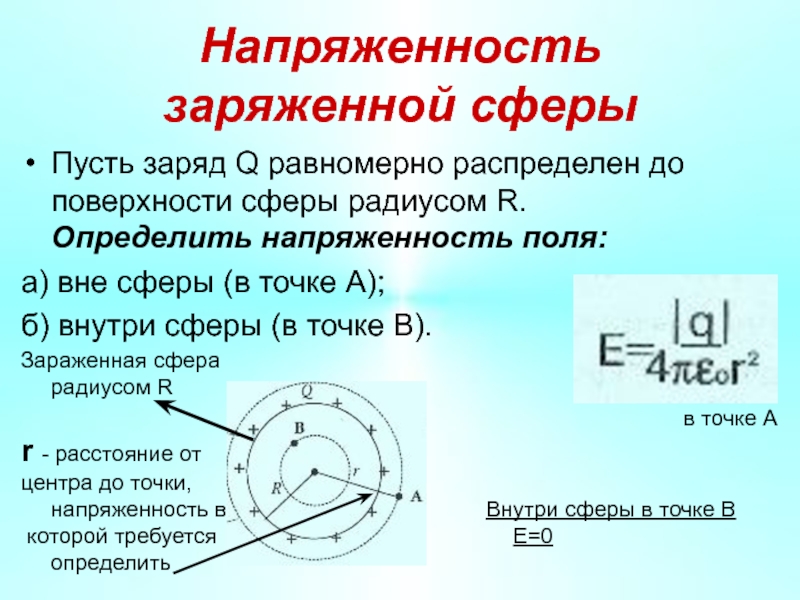

Слайд 18Напряженность заряженной сферы
Пусть заряд Q равномерно распределен до поверхности сферы радиусом
R.
Определить напряженность поля:
а) вне сферы (в точке А);
б) внутри сферы (в точке В).
Зараженная сфера радиусом R
в точке А
r - расстояние от
центра до точки, напряженность в Внутри сферы в точке В
которой требуется Е=0 определить
а) вне сферы (в точке А);
б) внутри сферы (в точке В).
Зараженная сфера радиусом R
в точке А
r - расстояние от
центра до точки, напряженность в Внутри сферы в точке В
которой требуется Е=0 определить
Слайд 19Однородное электрическое поле - это
поле вектор напряжённости в каждой
точке
которого
одинаков.
E = const однородного
электрического поля пластин
одинаков.
E = const однородного
электрического поля пластин

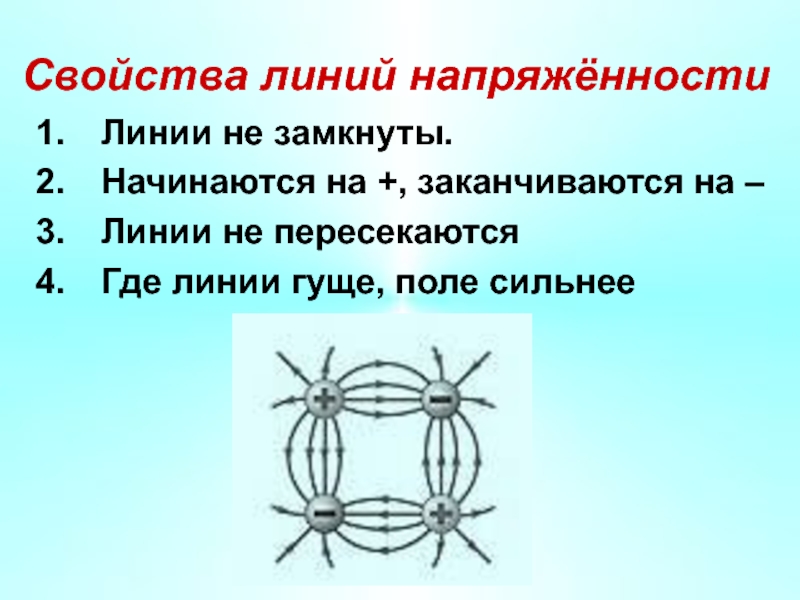

Слайд 20Свойства линий напряжённости
Линии не замкнуты.
Начинаются на +, заканчиваются на –
Линии
не пересекаются
Где линии гуще, поле сильнее
Где линии гуще, поле сильнее

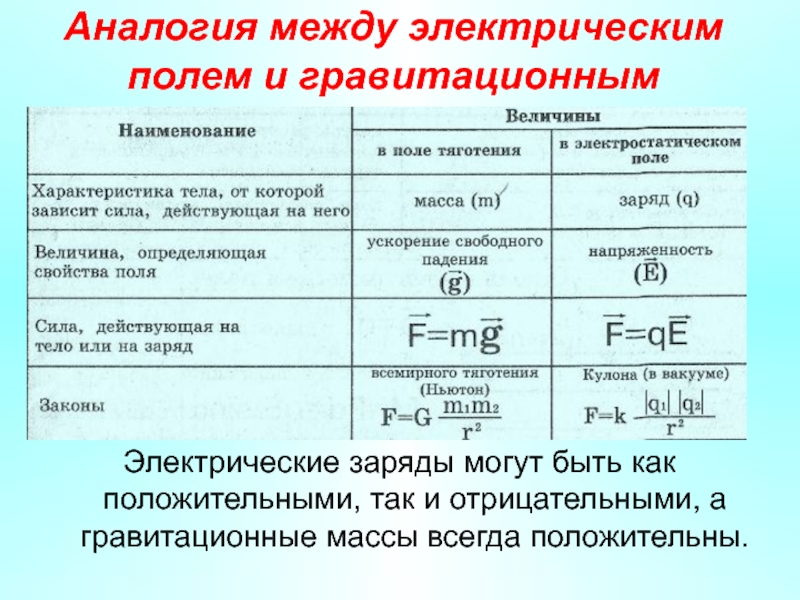

Слайд 21Аналогия между электрическим полем и гравитационным
Электрические заряды могут быть как
положительными, так и отрицательными, а гравитационные массы всегда положительны.
