формуле находится сила тока?
3. Как называется прибор для измерения силы тока?
4. Как найти цену деления амперметра?
5. Как амперметр обозначается на схемах?
6. Как называется единица силы тока? Как она обозначается?
7. Какими правилами следует руководствоваться при включении амперметра в цепь?
8. По какой формуле находится электрический заряд, если известны сила тока и время его прохождения?
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по физике на тему Электрическое напряжение (8 класс)
Содержание
- 1. Презентация по физике на тему Электрическое напряжение (8 класс)
- 2. ПРОВЕРЬ СЕБЯВыразите в амперах силу тока.1.2000мА=2.55мА=3.0,25кА=4.3256мкА=5.100мА=6.3кА=7.0,002кА=8.625000мкА=
- 3. ПРОВЕРЬ СЕБЯРешите задачи.1.При электросварке сила тока достигает
- 4. «Электрическое напряжение. Едининицы напряжения. Вольтметр. Измерение напряжения»8 класс
- 5. Сегодня на уроке узнаем:Что такое напряжение?Какой буквой
- 6. Что такое напряжение?Напряжение – физическая величина, которая
- 7. Как найти напряжение?
- 8. В каких единицах измеряется? За единицу напряжения
- 9. Какой прибор нужен для измерения напряжения?Вольтметр –
- 10. Правила включения вольтметра 1.

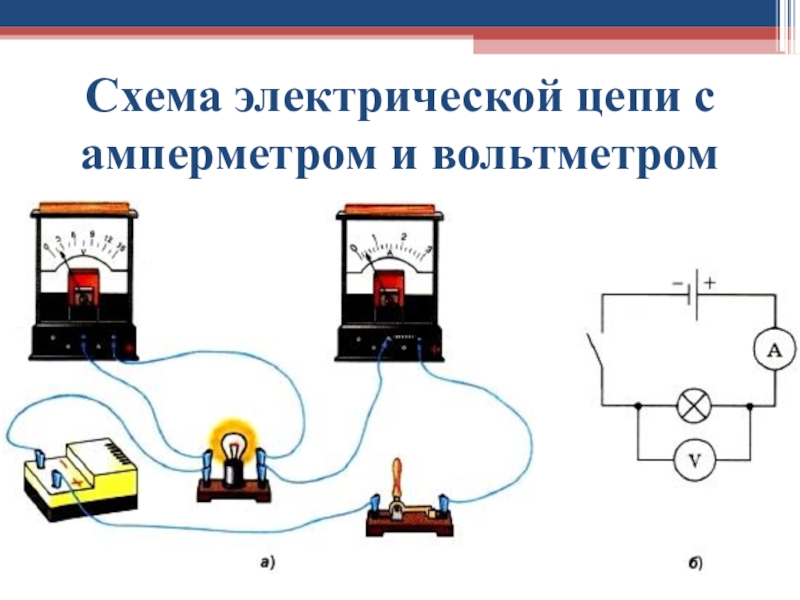

- 11. Схема электрической цепи с амперметром и вольтметром
- 12. ЗАКРЕПЛЕНИЕ1.Что такое напряжение? Какой буквой обозначается?2.Как найти
- 13. Применим полученные знания1. Выразите в вольтах напряжение,
- 14. Решим задачи1. На участке при прохождении электрического
ПРОВЕРЬ СЕБЯВыразите в амперах силу тока.1.2000мА=2.55мА=3.0,25кА=4.3256мкА=5.100мА=6.3кА=7.0,002кА=8.625000мкА=
Слайд 2
ПРОВЕРЬ СЕБЯ
Выразите в амперах силу тока.
1.2000мА=
2.55мА=
3.0,25кА=
4.3256мкА=
5.100мА=
6.3кА=
7.0,002кА=
8.625000мкА=
Слайд 3
ПРОВЕРЬ СЕБЯ

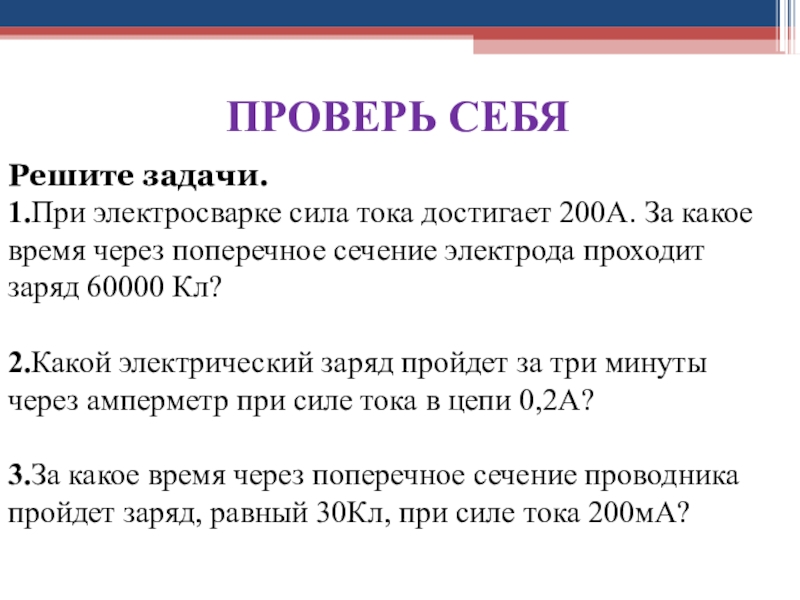

Решите задачи.
1.При электросварке сила тока достигает 200А. За какое время
через поперечное сечение электрода проходит заряд 60000 Кл?
2.Какой электрический заряд пройдет за три минуты через амперметр при силе тока в цепи 0,2А?
3.За какое время через поперечное сечение проводника пройдет заряд, равный 30Кл, при силе тока 200мА?
2.Какой электрический заряд пройдет за три минуты через амперметр при силе тока в цепи 0,2А?
3.За какое время через поперечное сечение проводника пройдет заряд, равный 30Кл, при силе тока 200мА?
Слайд 5

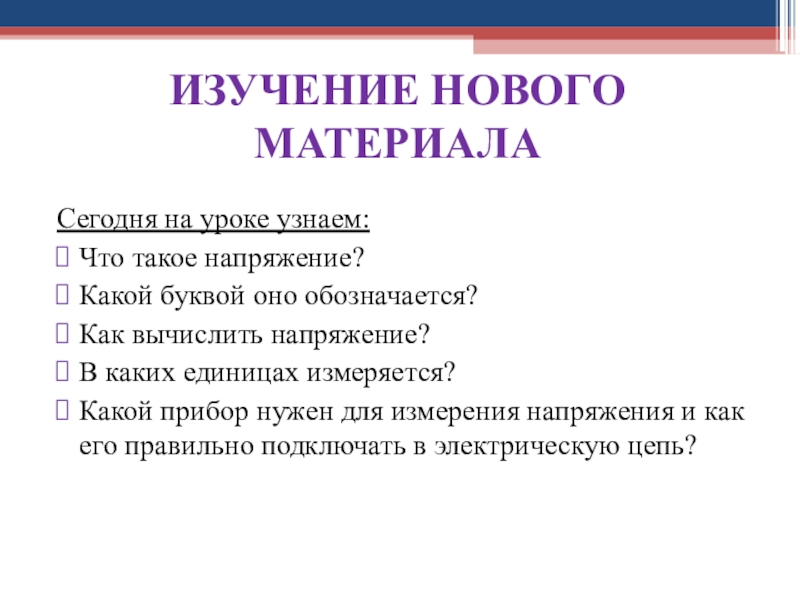

Сегодня на уроке узнаем:
Что такое напряжение?
Какой буквой оно обозначается?
Как вычислить напряжение?
В
каких единицах измеряется?
Какой прибор нужен для измерения напряжения и как его правильно подключать в электрическую цепь?
Какой прибор нужен для измерения напряжения и как его правильно подключать в электрическую цепь?
ИЗУЧЕНИЕ НОВОГО
МАТЕРИАЛА
Слайд 6Что такое напряжение?
Напряжение – физическая величина, которая характеризует электрическое поле.
Напряжение показывает,
какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другую.
Напряжение - U
Напряжение - U
Слайд 8
В каких единицах измеряется?
За единицу напряжения принимают такое электрическое напряжение
на концах проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1Дж.
Дж
1В = 1 Кл
Дж
1В = 1 Кл
1мВ=0,001В
1кВ=1000В
Слайд 9Какой прибор нужен для измерения напряжения?
Вольтметр – прибор, необходимый для измерения
напряжения на полюсах источника тока или на каком-нибудь участке цепи.
внешним видом вольтметр похож на амперметр;
амперметр отмечен буквой А, вольтметр – V;
на схеме амперметр , вольтметр ;
внешним видом вольтметр похож на амперметр;
амперметр отмечен буквой А, вольтметр – V;
на схеме амперметр , вольтметр ;
Слайд 10
Правила включения
вольтметра
1. Клемму вольтметра со знаком «+» следует
соединять с той точкой цепи, которая соединена
с положительным полюсом источника тока, а
клемму со знаком « - » с точкой, которая
соединена с отрицательным полюсом источника
тока.
2. Зажимы вольтметра присоединяются к тем точкам цепи, между которыми надо измерить напряжение (параллельно соответствующему участку цепи).
Слайд 12ЗАКРЕПЛЕНИЕ
1.Что такое напряжение? Какой буквой обозначается?
2.Как найти напряжение? Единицы измерения?
3.Как называется
прибор для измерения напряжения? Что вы можете о нем рассказать?

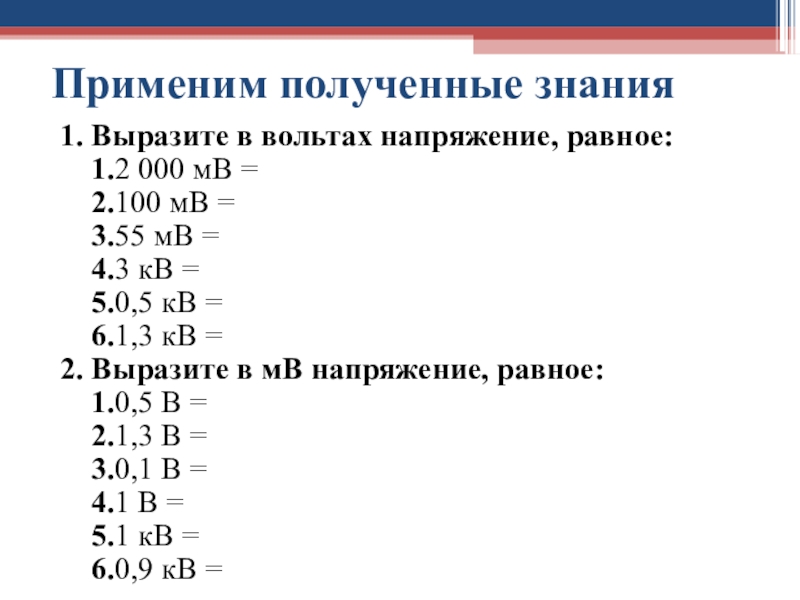

Слайд 13Применим полученные знания
1. Выразите в вольтах напряжение, равное:
1.2 000 мВ
=
2.100 мВ =
3.55 мВ =
4.3 кВ =
5.0,5 кВ =
6.1,3 кВ =
2. Выразите в мВ напряжение, равное:
1.0,5 В =
2.1,3 В =
3.0,1 В =
4.1 В =
5.1 кВ =
6.0,9 кВ =
2.100 мВ =
3.55 мВ =
4.3 кВ =
5.0,5 кВ =
6.1,3 кВ =
2. Выразите в мВ напряжение, равное:
1.0,5 В =
2.1,3 В =
3.0,1 В =
4.1 В =
5.1 кВ =
6.0,9 кВ =

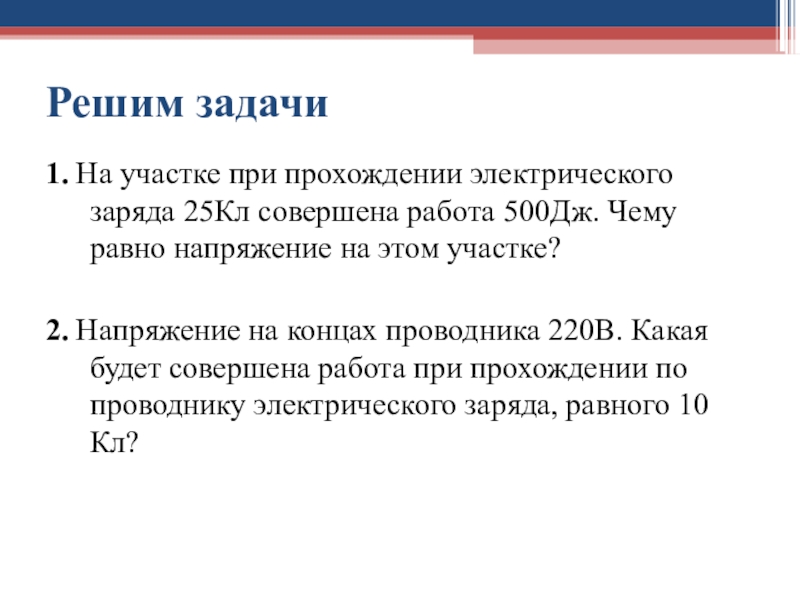

Слайд 14Решим задачи
1. На участке при прохождении электрического заряда 25Кл совершена работа
500Дж. Чему равно напряжение на этом участке?
2. Напряжение на концах проводника 220В. Какая будет совершена работа при прохождении по проводнику электрического заряда, равного 10 Кл?
2. Напряжение на концах проводника 220В. Какая будет совершена работа при прохождении по проводнику электрического заряда, равного 10 Кл?
