Презентация, доклад по физике на тему Электрический ток и его характеристики
Содержание
- 1. Презентация по физике на тему Электрический ток и его характеристики
- 2. Электрический ток – это направленное (упорядоченное)движение заряженных
- 3. Носителями свободных зарядов являются: 1. все
- 4. Для создания электрического поля используют источники токаИсточник
- 5. Слайд 5
- 6. Слайд 6
- 7. Действие электрического токаЭлектрический ток, проходя по проводнику, может оказывать: тепловое, световое, магнитное и химическое действие.

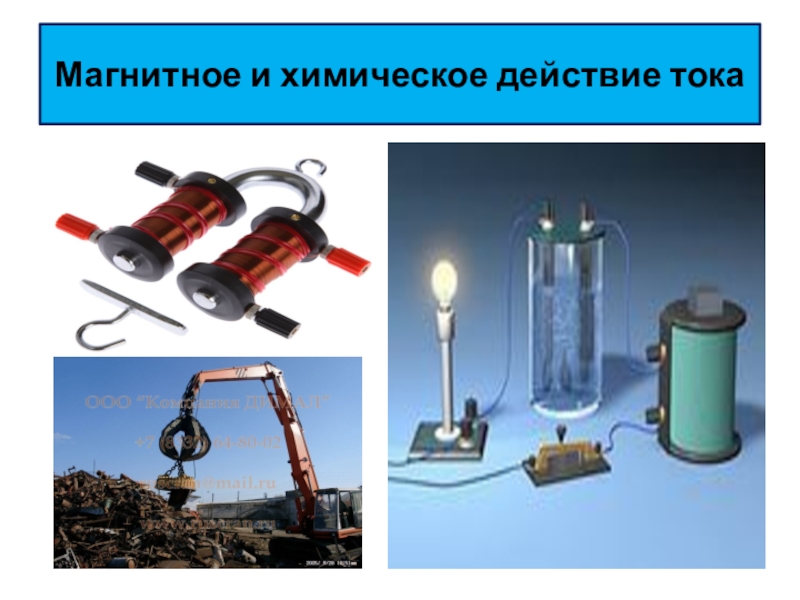

- 8. Магнитное и химическое действие тока
- 9. Химическое действие тока
- 10. Электрическая цепьДля использования электрического тока необходимо создать

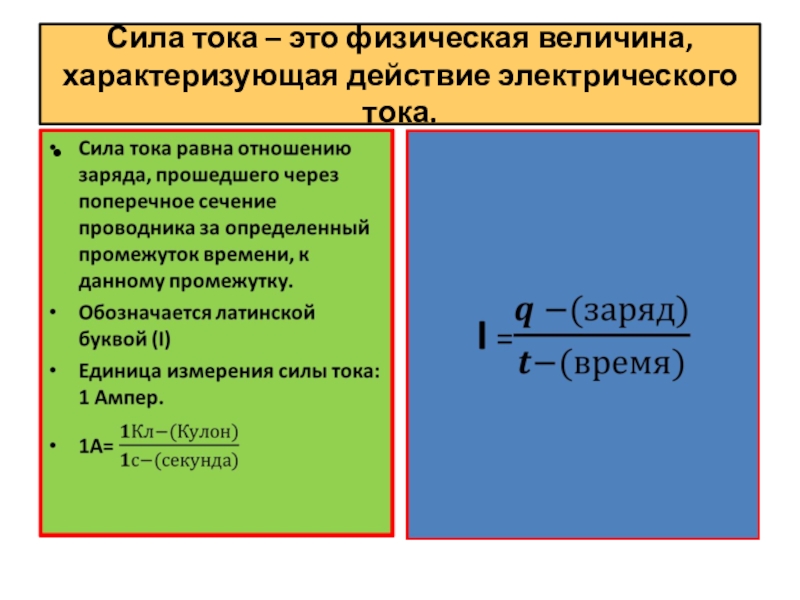

- 11. Сила тока – это физическая величина, характеризующая действие электрического тока.
- 12. Измерение силы токаПрибор для измерения силы тока
- 13. Напряжение – это физическая величина, характеризующая работу электрического поля при перемещении заряда.
- 14. Измерение напряженияПрибор для измерения напряжения называется вольтметр.Принцип
- 15. Сопротивление – это физическая величина, характеризующая электрические
- 16. Электроизмерительные приборы
- 17. Слайд 17
- 18. Закрепление. 1.Проводник –это…2. Источник тока
- 19. Правильный ответ 1.Проводник –это…2. Источник тока
- 20. Привести в соответствие содержание правого и левого
Электрический ток – это направленное (упорядоченное)движение заряженных частицУсловие существования электрического тока:1.Наличие электрического поля;2. Наличие свободных заряженных частиц (электронов или ионов)+------
Слайд 1Законы постоянного тока.
Познакомить учащихся с понятием электрический ток, электродвижущая сила, источник

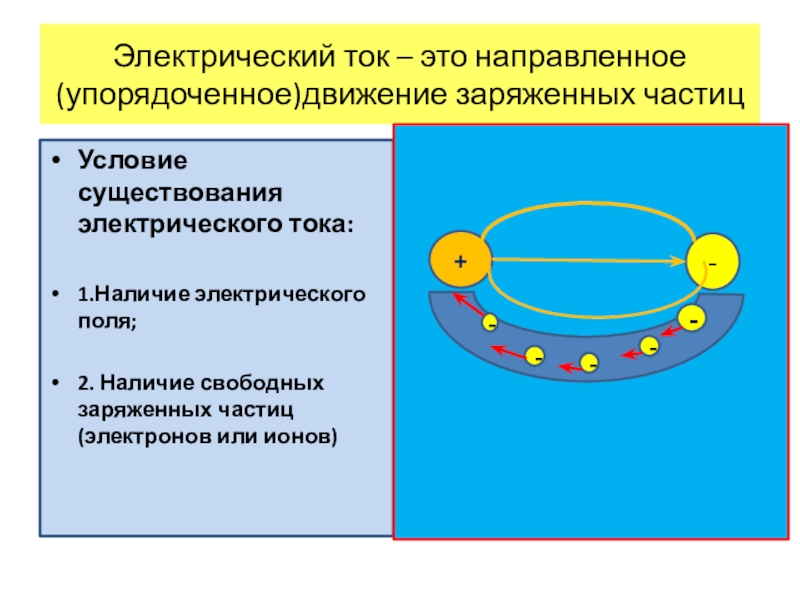

Слайд 2Электрический ток – это направленное (упорядоченное)движение заряженных частиц
Условие существования электрического тока:
1.Наличие
электрического поля;
2. Наличие свободных заряженных частиц (электронов или ионов)
2. Наличие свободных заряженных частиц (электронов или ионов)
+
-
-
-
-
-
-
Слайд 3Носителями свободных зарядов являются:
1. все металлы (носители
заряда –электроны).
2. растворы кислот солей и щелочей (носители заряда- положительные и отрицательные ионы).
3. Ионизированные газы (носители заряда- электроны и положительные ионы.)
2. растворы кислот солей и щелочей (носители заряда- положительные и отрицательные ионы).
3. Ионизированные газы (носители заряда- электроны и положительные ионы.)
Слайд 4Для создания электрического поля используют источники тока
Источник тока – это устройство,
создающее электрическое поле за счёт какого либо вида энергии.
Гальванический элемент-
Энергия химической реакции
Термоэлемент- тепловая энергия
Фотоэлемент –
энергия света
Слайд 7Действие электрического тока
Электрический ток, проходя по проводнику, может оказывать: тепловое, световое,
магнитное и химическое действие.

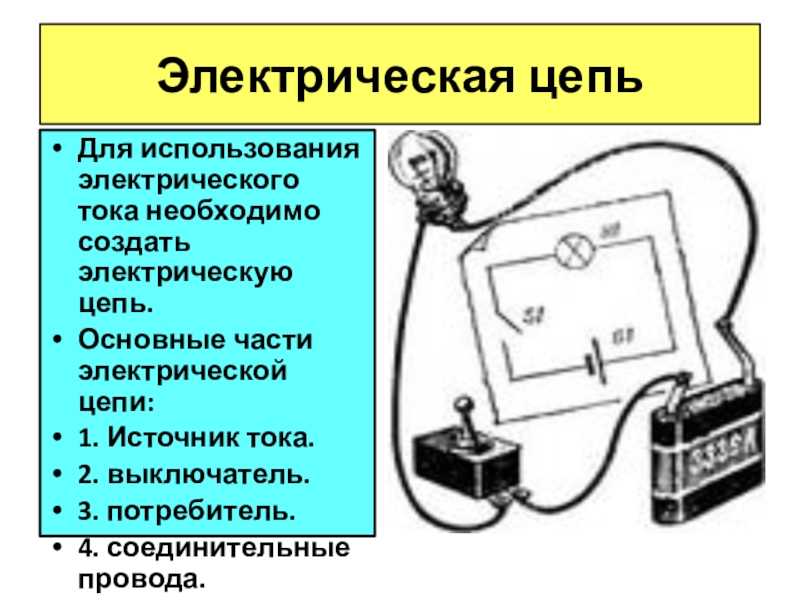

Слайд 10Электрическая цепь
Для использования электрического тока необходимо создать электрическую цепь.
Основные части электрической
цепи:
1. Источник тока.
2. выключатель.
3. потребитель.
4. соединительные провода.
1. Источник тока.
2. выключатель.
3. потребитель.
4. соединительные провода.
Слайд 12Измерение силы тока
Прибор для измерения силы тока называется амперметр.
Принцип действия амперметра
основан на механическом действии электрического тока.
Условное обозначение амперметра:
+ А -
Амперметр подключается в цепь последовательно с потребителем.
Условное обозначение амперметра:
+ А -
Амперметр подключается в цепь последовательно с потребителем.
Схема электрической цепи с амперметром.
+ -
+ А -
Слайд 13Напряжение – это физическая величина, характеризующая работу электрического поля при перемещении
заряда.

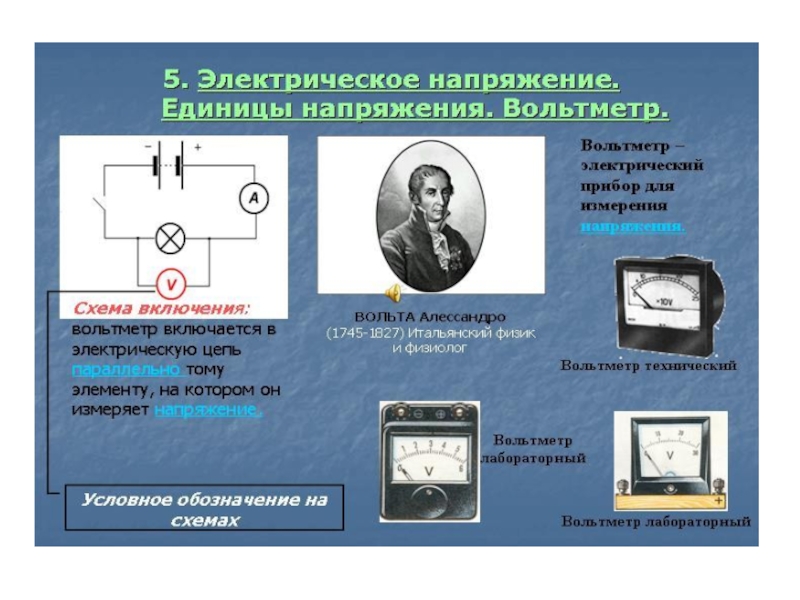

Слайд 14Измерение напряжения
Прибор для измерения напряжения называется вольтметр.
Принцип действия вольтметра основан на
механическом действии электрического тока.
Условное обозначение вольтметра:
+ V -
Вольтметр подключается в цепь параллельно потребителю.
Условное обозначение вольтметра:
+ V -
Вольтметр подключается в цепь параллельно потребителю.
Схема подсоединения вольтметра:
- +
- V +

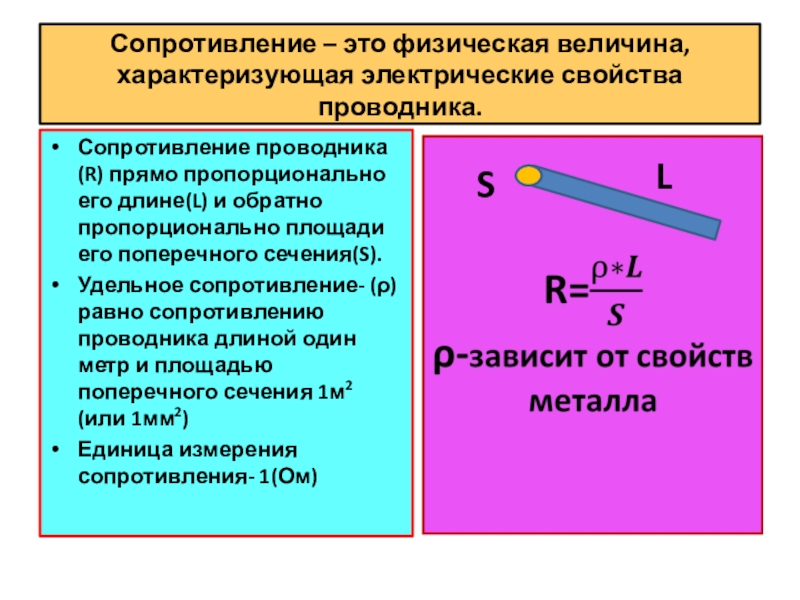

Слайд 15Сопротивление – это физическая величина, характеризующая электрические свойства проводника.
Сопротивление проводника (R)
прямо пропорционально его длине(L) и обратно пропорционально площади его поперечного сечения(S).
Удельное сопротивление- (ρ)равно сопротивлению проводника длиной один метр и площадью поперечного сечения 1м2 (или 1мм2)
Единица измерения сопротивления- 1(Ом)
Удельное сопротивление- (ρ)равно сопротивлению проводника длиной один метр и площадью поперечного сечения 1м2 (или 1мм2)
Единица измерения сопротивления- 1(Ом)
L
S
Слайд 18Закрепление.
1.Проводник –это…
2. Источник тока – это…
3.Потребитель – это…
4.
Амперметр – это…
5.Вольтметр – это…
5.Вольтметр – это…
А. - прибор потребляющий электрическую энергию.
Б. - прибор для измерения напряжения.
В. - прибор преобразующий какой либо вид энергии в электрическую энергию.
Г. - прибор для измерения силы тока
Д. - вещество, содержащее свободные заряженные частицы.
Слайд 19Правильный ответ
1.Проводник –это…
2. Источник тока – это…
3.Потребитель – это…
4.
Амперметр – это…
5.Вольтметр – это…
5.Вольтметр – это…
Д. - вещество, содержащее свободные заряженные частицы.
В. - прибор преобразующий какой либо вид энергии в электрическую энергию.
А. - прибор потребляющий электрическую энергию.
Г. - прибор для измерения силы тока
Б. - прибор для измерения напряжения.

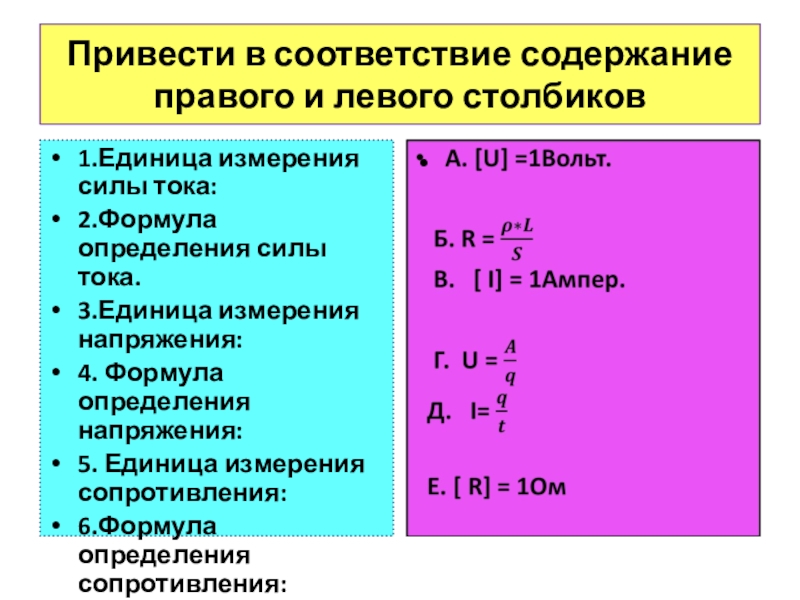

Слайд 20Привести в соответствие содержание правого и левого столбиков
1.Единица измерения силы тока:
2.Формула
определения силы тока.
3.Единица измерения напряжения:
4. Формула определения напряжения:
5. Единица измерения сопротивления:
6.Формула определения сопротивления:
3.Единица измерения напряжения:
4. Формула определения напряжения:
5. Единица измерения сопротивления:
6.Формула определения сопротивления:
