Презентация, доклад по физике на тему Электрический ток

Содержание

Электрический ток – это упорядоченное движение заряженных частиц.Условия для создания тока:Наличие свободных носителей заряда(электроны, ионы)Наличие электрического поля

Слайд 1ЭЛЕКТРИЧЕСКИЙ ТОК
Презентацию составил учитель физики МКОУ «ХМЛ им.А.Абукова» Мусалчиева А.Н.

ЭЛЕКТРИЧЕСКИЙ ТОКПрезентацию составил учитель физики МКОУ «ХМЛ им.А.Абукова» Мусалчиева А.Н.

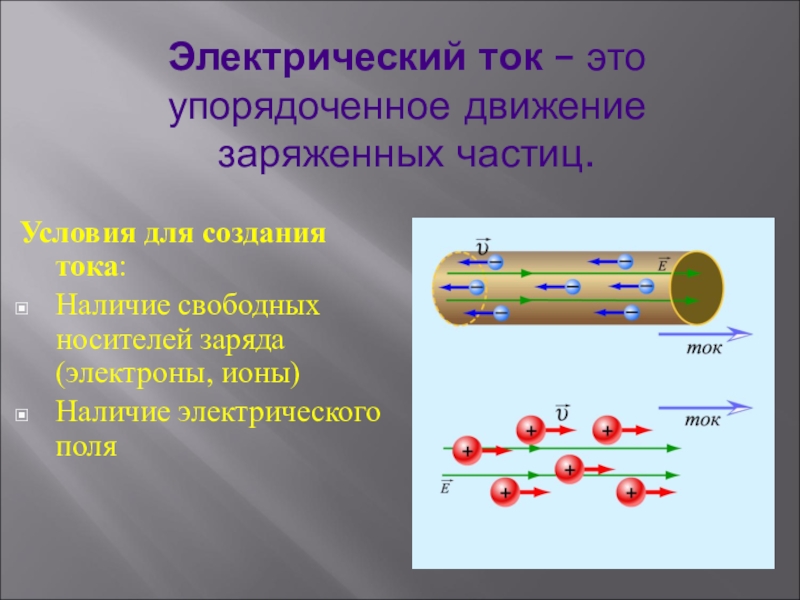

Слайд 2Электрический ток – это упорядоченное движение заряженных частиц.
Условия для создания тока:
Наличие

свободных носителей заряда(электроны, ионы)
Наличие электрического поля
Электрический ток – это упорядоченное движение заряженных частиц.Условия для создания тока:Наличие свободных носителей заряда(электроны, ионы)Наличие электрического поля

Слайд 3Действия электрического тока: * тепловое * магнитное *химическое *физиологическое

Действия электрического тока: * тепловое * магнитное *химическое *физиологическое

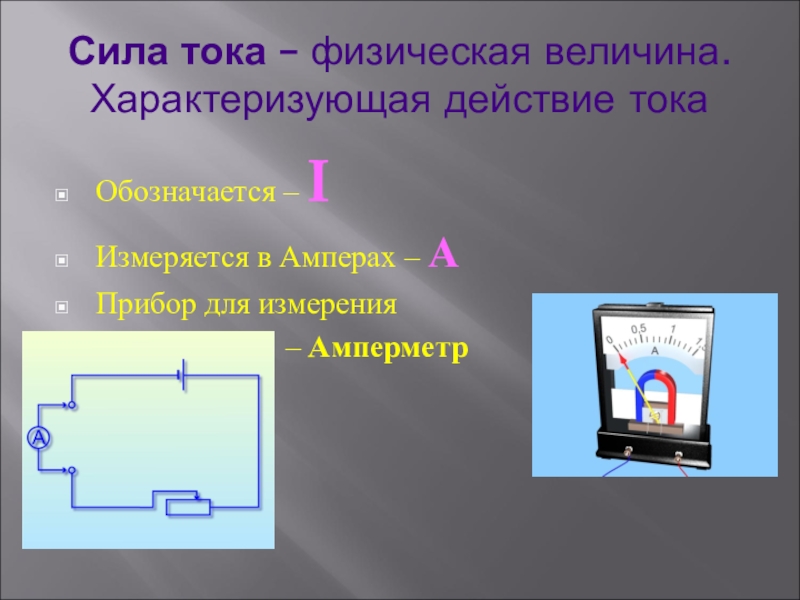

Слайд 4Сила тока – физическая величина. Характеризующая действие тока
Обозначается – I
Измеряется в

Амперах – А
Прибор для измерения
– Амперметр




Сила тока – физическая величина. Характеризующая действие токаОбозначается – IИзмеряется в Амперах – АПрибор для измерения

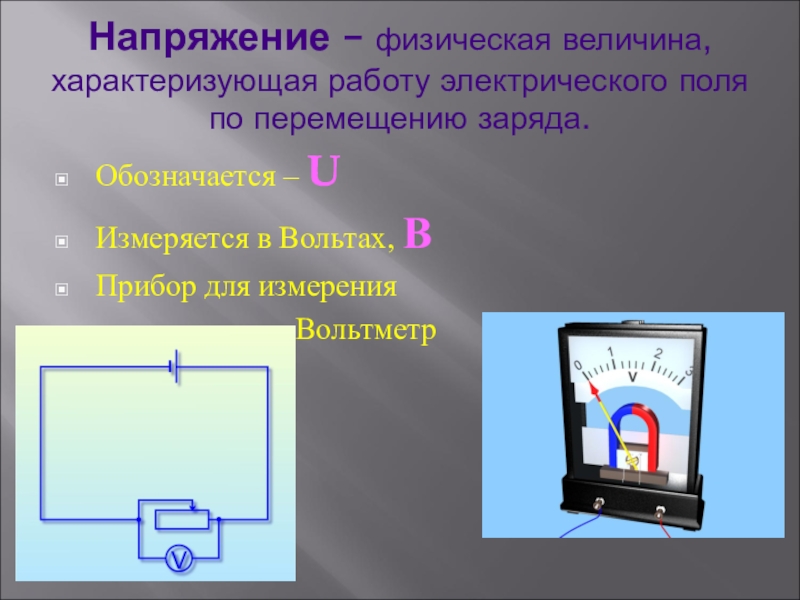

Слайд 5Напряжение – физическая величина, характеризующая работу электрического поля по перемещению заряда.
Обозначается

– U
Измеряется в Вольтах, В
Прибор для измерения
- Вольтметр
Напряжение – физическая величина, характеризующая работу электрического поля по перемещению заряда.Обозначается – UИзмеряется в Вольтах, ВПрибор для

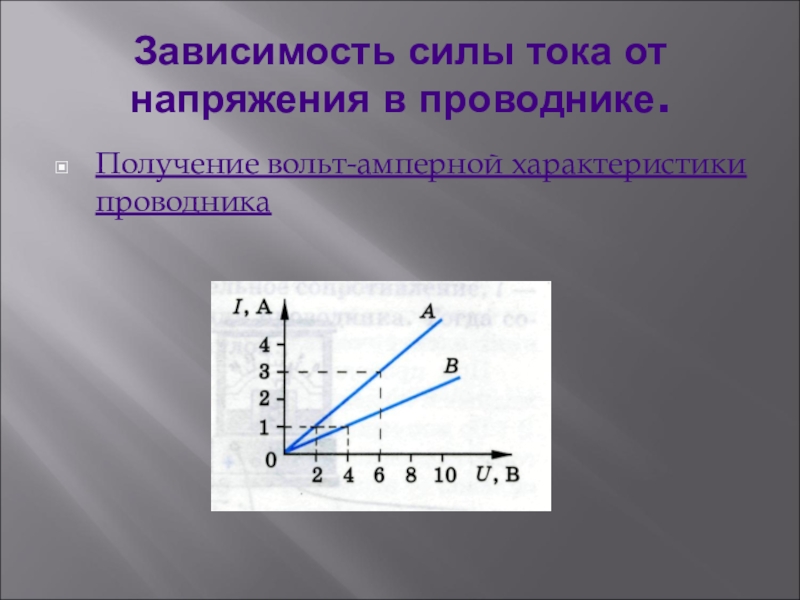

Слайд 6Зависимость силы тока от напряжения в проводнике.
Получение вольт-амперной характеристики проводника

Зависимость силы тока от напряжения в проводнике.Получение вольт-амперной характеристики проводника

Слайд 7Сопротивление - физическая величина, характеризующая способность проводника препятствовать прохождению тока.
Обозначается –

R
Измеряется в Омах, Ом
Зависит от характеристик проводника.
Сопротивление - физическая величина, характеризующая способность проводника препятствовать прохождению тока.Обозначается – RИзмеряется в Омах, ОмЗависит от характеристик

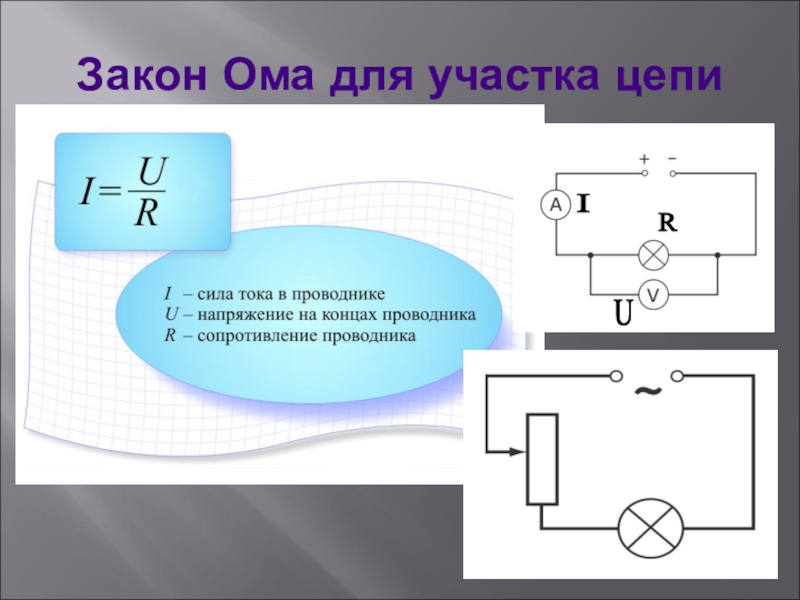

Слайд 8Закон Ома для участка цепи
I
U
R

Закон Ома для участка цепиI U R

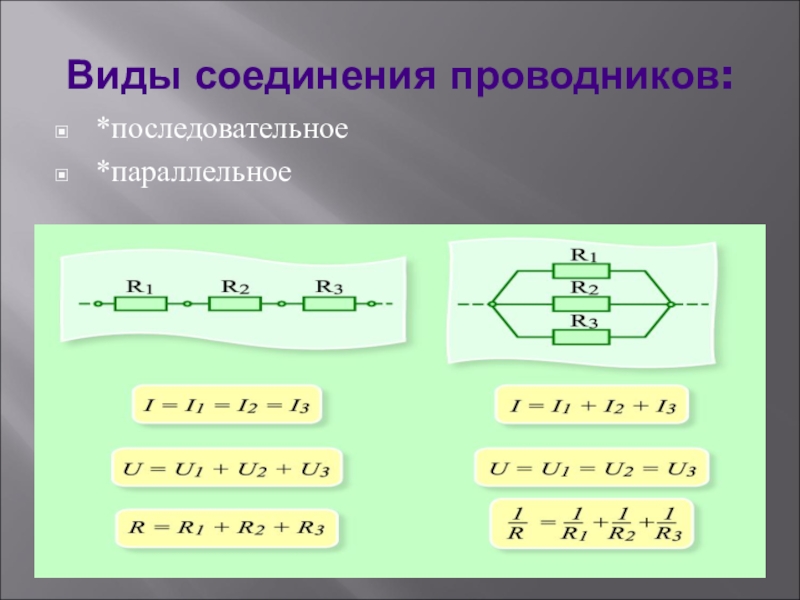

Слайд 9Виды соединения проводников:
*последовательное
*параллельное

Виды соединения проводников:*последовательное*параллельное

Слайд 10Переключение цепи на разные сопротивления
К


где А - амперметр, К - ключ, R1, R2 - сопротивления

1

Переключение цепи на разные сопротивления К где А - амперметр,

Слайд 11R1
R2
2

R1 R2 2

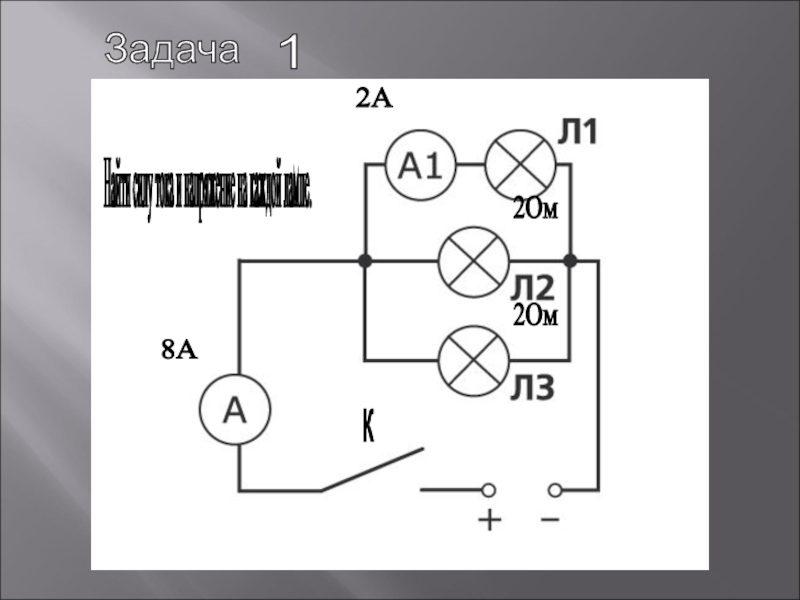

Слайд 122А
8А
2Ом
2Ом
Найти силу тока и напряжение на каждой

лампе.

к

1

Задача

2А 8А 2Ом 2Ом Найти силу тока и напряжение на каждой лампе. к 1 Задача

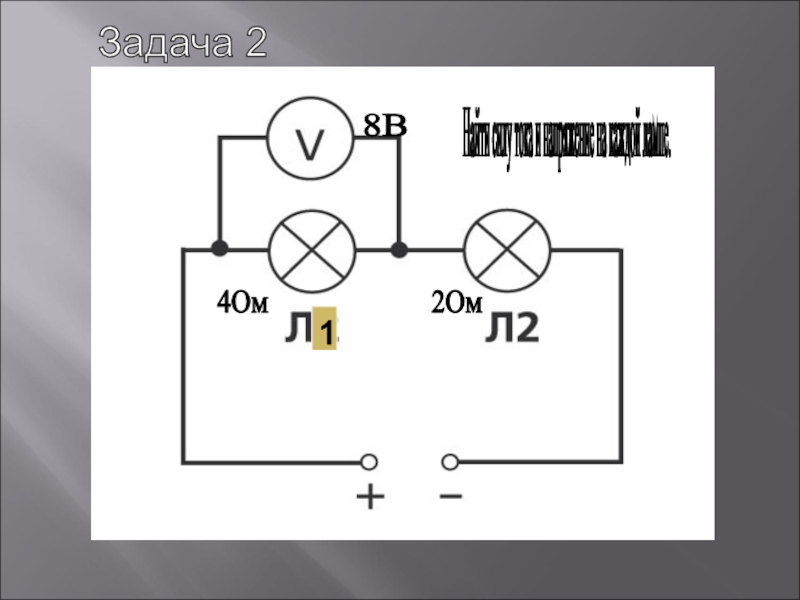

Слайд 134Ом
2Ом
8В
Найти силу тока и напряжение на каждой лампе.


Задача 2


1

4Ом 2Ом 8В Найти силу тока и напряжение на каждой лампе. Задача 2 1

Слайд 14Электричество в быту




и технике

Электричество в бытуи технике

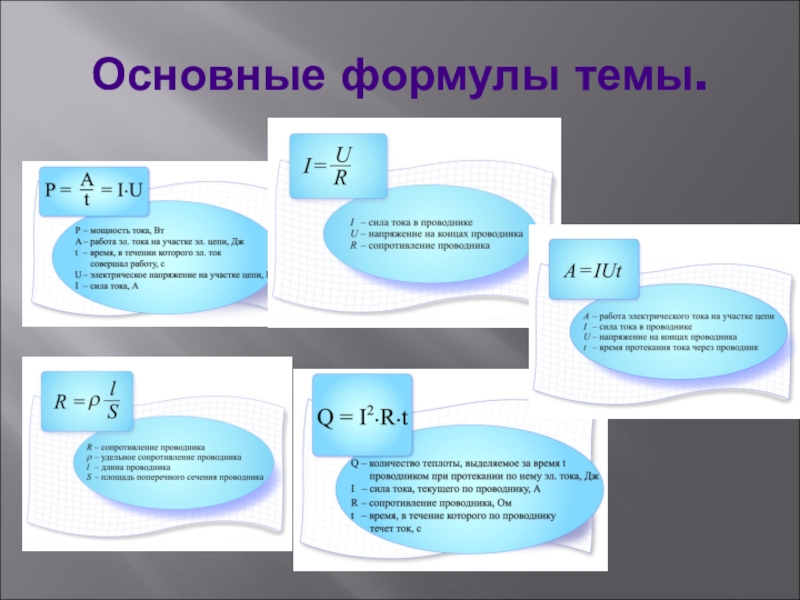

Слайд 15Основные формулы темы.

Основные формулы темы.
