Презентация, доклад по физике на тему Электрический ток в газах (10 класс)
Содержание
- 1. Презентация по физике на тему Электрический ток в газах (10 класс)
- 2. В обычных условиях газ - это диэлектрик,
- 3. Проводимость
- 4. Слайд 4
- 5. Слайд 5
- 6. Газовый разряд самостоятельныйнесамостоятельный
- 7. Самостоятельный газовый разряд
- 8. Несамостоятельный газовый разряд возникает при действии
- 9. Самостоятельный газовый разряд бывает 4-х типов: Тлеющий разряд Искровой разрядКоронный разрядДуговой разряд

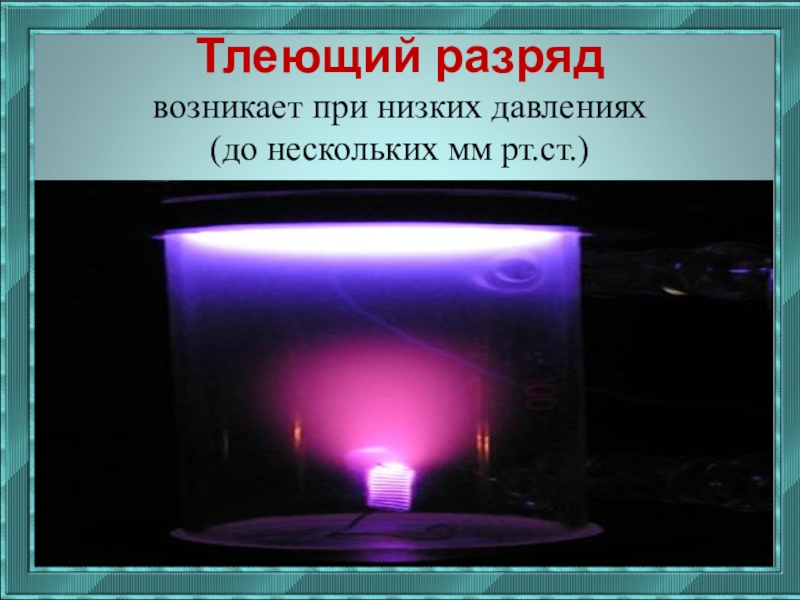

- 10. Тлеющий разряд возникает при низких давлениях
- 11. Слайд 11
- 12. Применение тлеющего разрядаВ электротехнике (стабилизаторы напряжения); В
- 13. Искровой разряд Возникает при атмосферном давлении и
- 14. На Земле за сутки происходит около 300
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Искровой разряд - нашёл разнообразные
- 19. Коронный
- 20. В естественных условиях коронный разряд может возникать
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Полезное применение коронный разрядНашёл в: электрических фильтрах
- 26. Слайд 26
- 27. Слайд 27
- 28. Применение электрической дуги 1. В прожекторах 2. В проекционных аппаратах 3. В сварочных аппаратах
- 29. Плазма это четвертое агрегатное состояние вещества
- 30. Ионосфера Земли - слабо ионизированная плазма
- 31. Солнце - полностью ионизированная плазма
- 32. пламя ионизированный газ, состоит из нейтральных атомов, положительных ионов и электронов
- 33. Высокотемпературная плазмакосмоса
- 34. Слайд 34
- 35. применение плазмылампаантенна

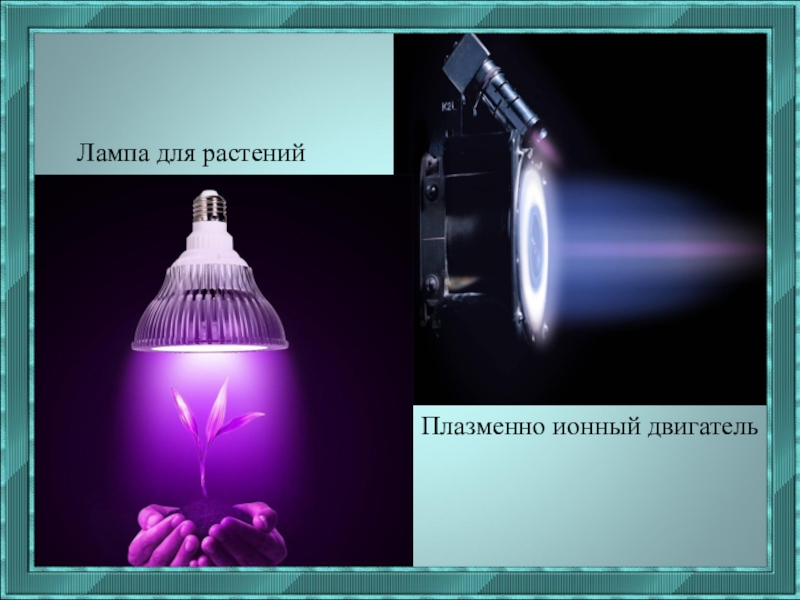

- 36. Плазменно ионный двигательЛампа для растений
- 37. Газовые разряды всех типов находят самое широкое
В обычных условиях газ - это диэлектрик, т.е. он состоит из нейтральных атомов и молекул и не содержит свободных носителей электрического тока. Воздух является диэлектриком в линиях электропередач, в воздушных конденсаторах, в контактных выключателях.
Слайд 2В обычных условиях газ - это диэлектрик, т.е. он состоит из
нейтральных атомов и молекул и не содержит свободных носителей электрического тока.
Воздух является диэлектриком в линиях электропередач, в воздушных конденсаторах, в контактных выключателях.
Воздух является диэлектриком в линиях электропередач, в воздушных конденсаторах, в контактных выключателях.
Слайд 3 Проводимость газов
При нагревании газа
или действии на него ионизаторов (рентгеновских, радиоактивных или ультрафиолетовых лучей) газ ионизируется и становится электропроводным.
В газе в результате столкновений на высоких скоростях появляются свободные заряженные частицы: ионы и электроны.
В газе в результате столкновений на высоких скоростях появляются свободные заряженные частицы: ионы и электроны.

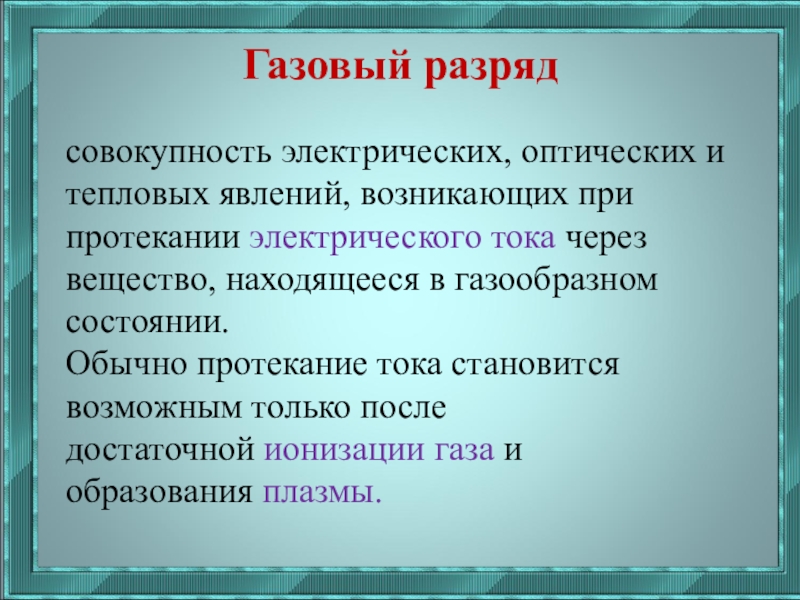

Слайд 4 Газовый разряд
совокупность электрических, оптических и тепловых явлений, возникающих при протекании электрического тока через вещество, находящееся в газообразном состоянии.
Обычно протекание тока становится возможным только после достаточной ионизации газа и образования плазмы.
Слайд 5

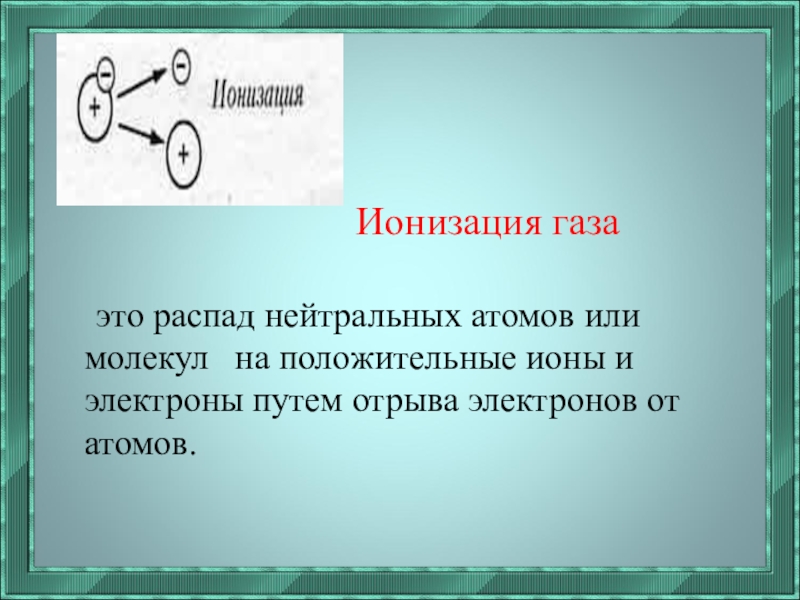

Ионизация газа
это распад нейтральных атомов или молекул на положительные ионы и электроны путем отрыва электронов от атомов.
это распад нейтральных атомов или молекул на положительные ионы и электроны путем отрыва электронов от атомов.
Слайд 7 Самостоятельный газовый разряд
возникает при увеличении разности потенциалов
между электродами до напряжения пробоя,
тогда газовый разряд продолжается и после прекращения действия внешнего ионизатора.
За счет ионов и электронов, возникающих в результате ударной ионизации, возникает электронная лавина.
тогда газовый разряд продолжается и после прекращения действия внешнего ионизатора.
За счет ионов и электронов, возникающих в результате ударной ионизации, возникает электронная лавина.

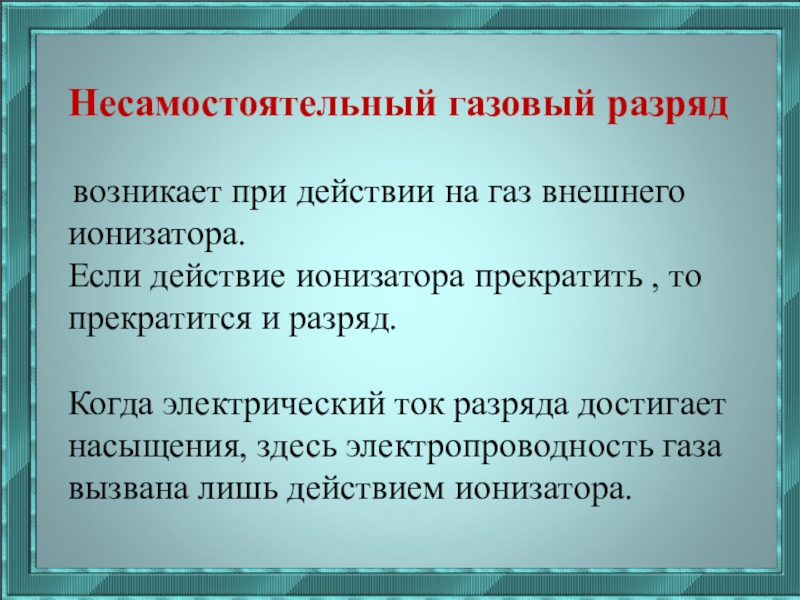

Слайд 8Несамостоятельный газовый разряд
возникает при действии на газ внешнего ионизатора.
Если действие
ионизатора прекратить , то прекратится и разряд.
Когда электрический ток разряда достигает насыщения, здесь электропроводность газа вызвана лишь действием ионизатора.
Когда электрический ток разряда достигает насыщения, здесь электропроводность газа вызвана лишь действием ионизатора.
Слайд 9
Самостоятельный газовый разряд бывает 4-х типов:
Тлеющий разряд
Искровой
разряд
Коронный разряд
Дуговой разряд
Коронный разряд
Дуговой разряд
Слайд 12Применение тлеющего разряда
В электротехнике (стабилизаторы напряжения);
В технологии нанесения покрытий (метод
катодного распыления, основанный на явлении коррозии катода);
В электронике его используют для получения ионных и электронных пучков;
Люминесцентные и так называемые экономичные лампы и декоративные неоновые и аргоновые газоразрядные трубки;
В газовых лазерах и в спектроскопии
В электронике его используют для получения ионных и электронных пучков;
Люминесцентные и так называемые экономичные лампы и декоративные неоновые и аргоновые газоразрядные трубки;
В газовых лазерах и в спектроскопии

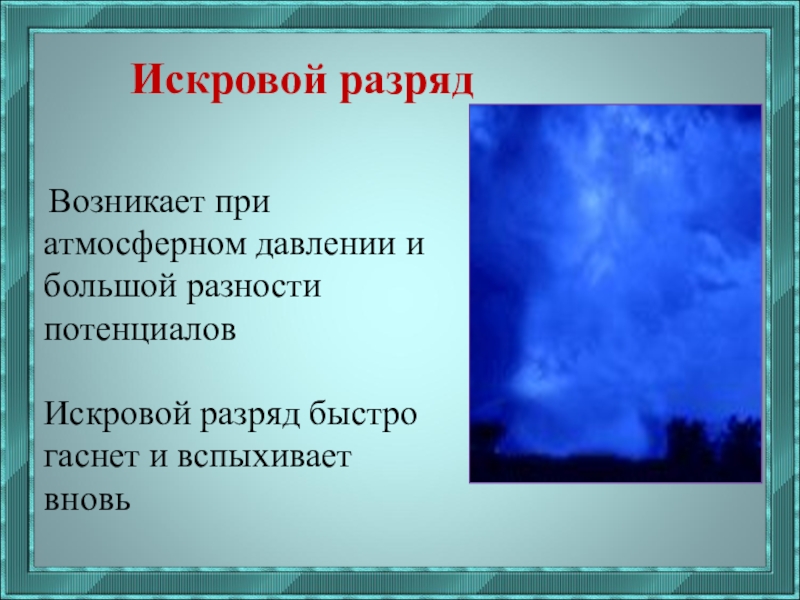

Слайд 13Искровой разряд
Возникает при атмосферном давлении и большой разности потенциалов
Искровой
разряд быстро гаснет и вспыхивает вновь

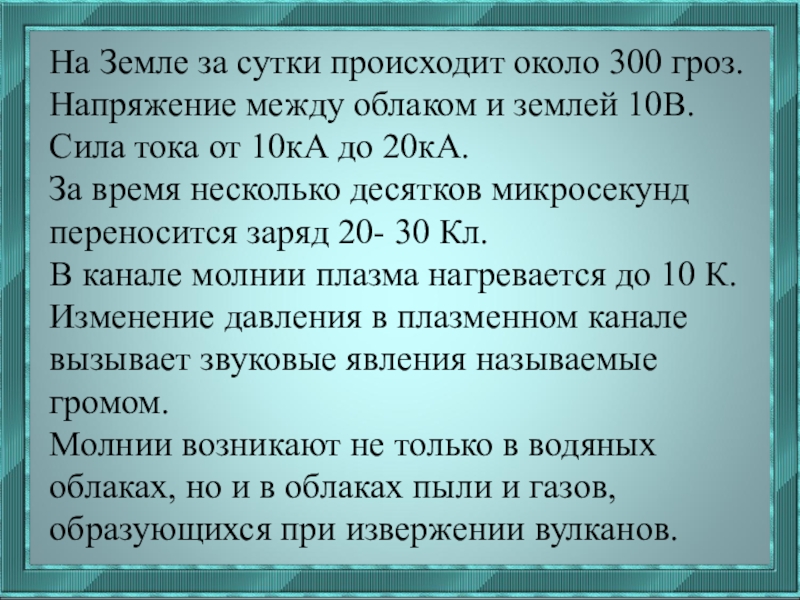

Слайд 14На Земле за сутки происходит около 300 гроз.
Напряжение между облаком и
землей 10В.
Сила тока от 10кА до 20кА.
За время несколько десятков микросекунд переносится заряд 20- 30 Кл.
В канале молнии плазма нагревается до 10 К. Изменение давления в плазменном канале вызывает звуковые явления называемые громом.
Молнии возникают не только в водяных облаках, но и в облаках пыли и газов, образующихся при извержении вулканов.
Сила тока от 10кА до 20кА.
За время несколько десятков микросекунд переносится заряд 20- 30 Кл.
В канале молнии плазма нагревается до 10 К. Изменение давления в плазменном канале вызывает звуковые явления называемые громом.
Молнии возникают не только в водяных облаках, но и в облаках пыли и газов, образующихся при извержении вулканов.
Слайд 18 Искровой разряд - нашёл разнообразные применения в технике.
С его помощью инициируют взрывы и процессы горения;
измеряют высокие напряжения;
Его используют в спектроскопическом анализе;
В переключателях электрических цепей;
Для высокоточной обработки металлов;
Электроискровая обработка основана на специфическом воздействии искрового разряда на материал.
Позволяет получать изделия с высокой точностью и малой шероховатостью поверхности.

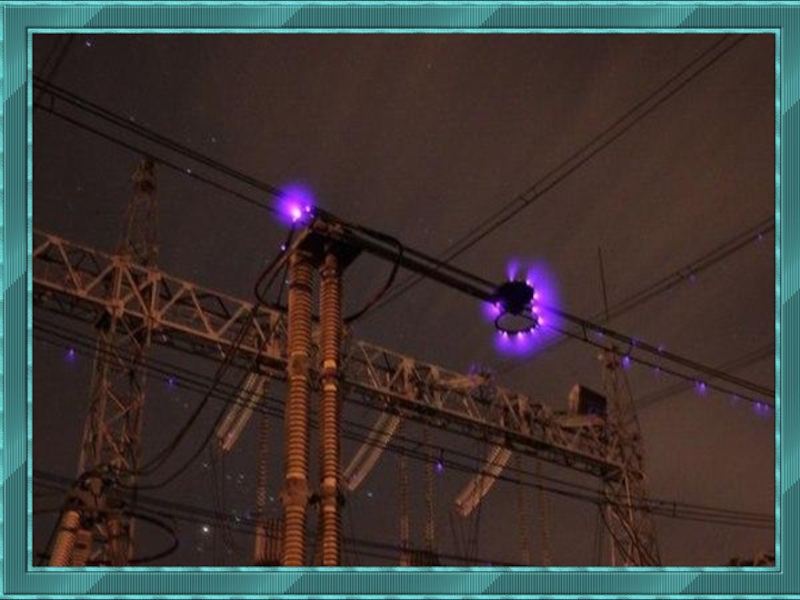

Слайд 19 Коронный разряд возникает при нормальном атмосферном
давлении в неоднородных электрических полях, внешне напоминает корону.

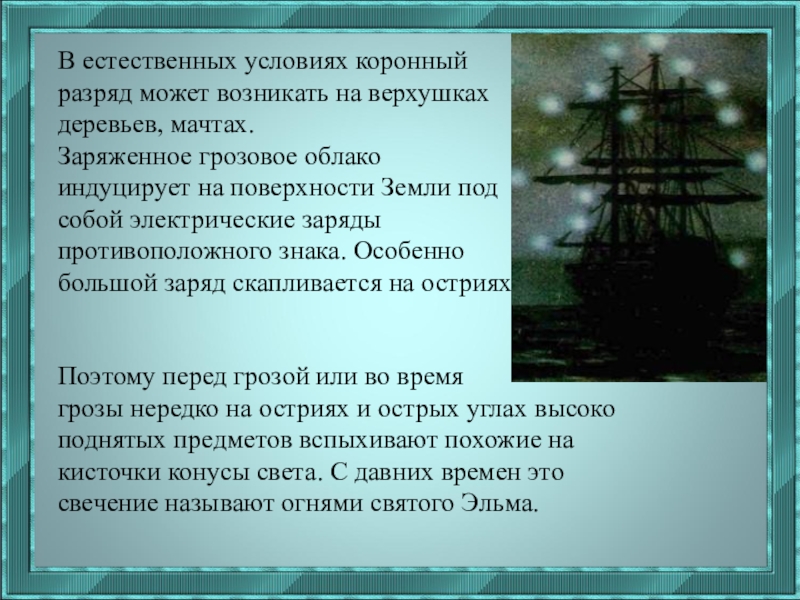

Слайд 20В естественных условиях коронный разряд может возникать на верхушках деревьев, мачтах.
Заряженное грозовое облако индуцирует на поверхности Земли под собой электрические заряды противоположного знака. Особенно большой заряд скапливается на остриях.
Поэтому перед грозой или во время
грозы нередко на остриях и острых углах высоко поднятых предметов вспыхивают похожие на кисточки конусы света. С давних времен это свечение называют огнями святого Эльма.
Слайд 25Полезное применение коронный разряд
Нашёл в:
электрических фильтрах
электрической окраске (в частности,
для нанесения порошковых покрытий).
Электрический фильтр - аппарат для удаления из промышленных газов взвешенных жидких или твёрдых частиц путём ионизации этих частиц при прохождении газа через область коронного разряда и последующего осаждения на электродах
Электрический фильтр - аппарат для удаления из промышленных газов взвешенных жидких или твёрдых частиц путём ионизации этих частиц при прохождении газа через область коронного разряда и последующего осаждения на электродах
Слайд 26
Дуговой разряд
возникает при низком напряжении между электродами ( около 50 В), ток разряда очень сильный, а температура достигает 4000°С

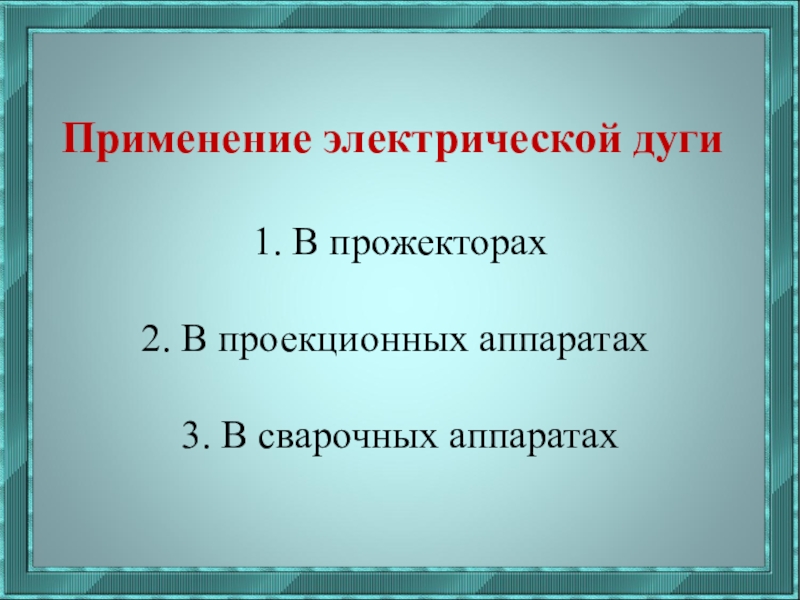

Слайд 28Применение электрической дуги
1. В прожекторах
2. В проекционных аппаратах
3.
В сварочных аппаратах

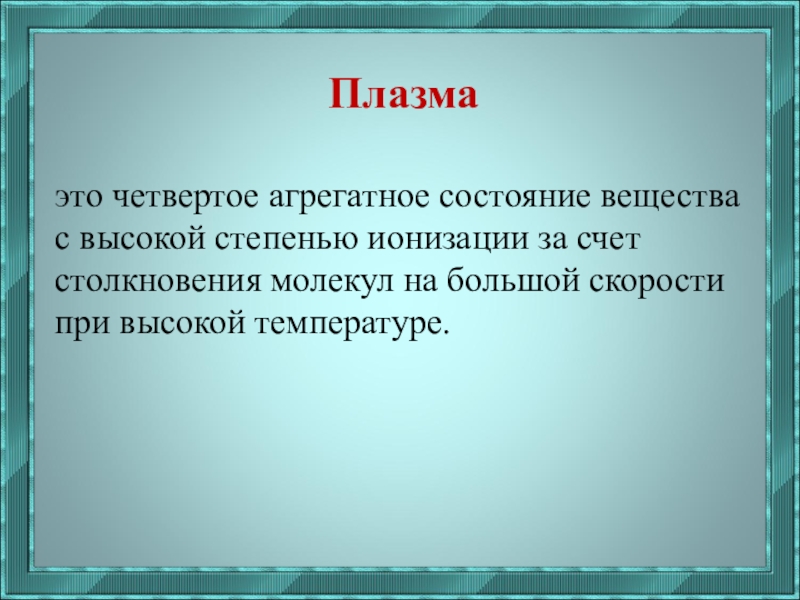

Слайд 29 Плазма
это четвертое агрегатное состояние вещества с высокой степенью ионизации
за счет столкновения молекул на большой скорости при высокой температуре.
Слайд 37Газовые разряды всех типов находят самое широкое применение. Электрический ток в
газах успешно и эффективно используется во многих областях техники.
