Слайд 1ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ РАЗЛИЧНЫХ СРЕД

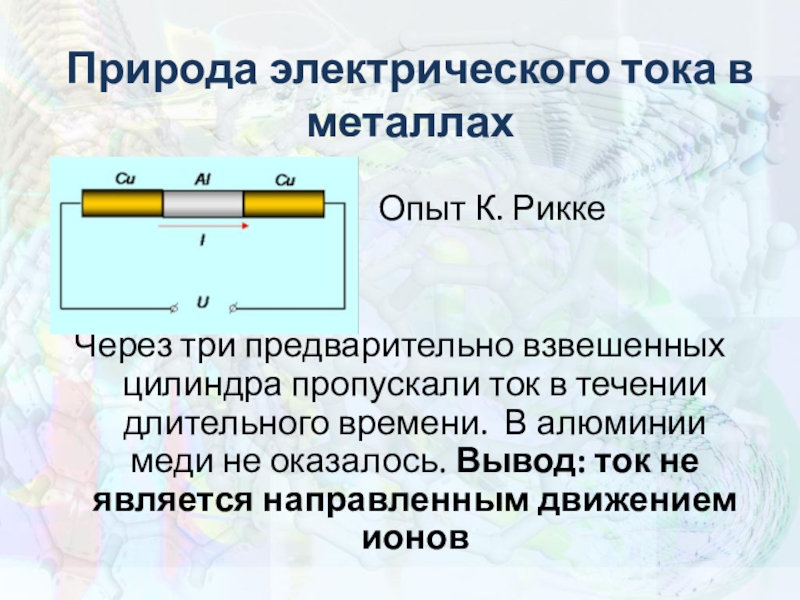

Слайд 2Природа электрического тока в металлах
Опыт К. Рикке
Через три предварительно взвешенных цилиндра пропускали ток в течении длительного времени. В алюминии меди не оказалось. Вывод: ток не является направленным движением ионов
Слайд 3Природа электрического тока в металлах
Катушка вращалась с v=500 м/с; при резком
торможении свободные частицы
двигались по инерции. Короткое время ток. Направление и значение определило
Слайд 4Электронная теория металлов
Свободные электроны в
металлах – молекулы идеального
газа (vэ=105
м/с)
Движение электронов – законам Ньютона
Электроны сталкиваются с ионами кристаллической решетки
Двигаясь до столкновения электроны ускоряются электрическим полем и приобретают Ек
Слайд 5Зависимость сопротивления проводника от температуры
Если нагревать проводник, по которому идет ток,
то значение R проводника возрастет

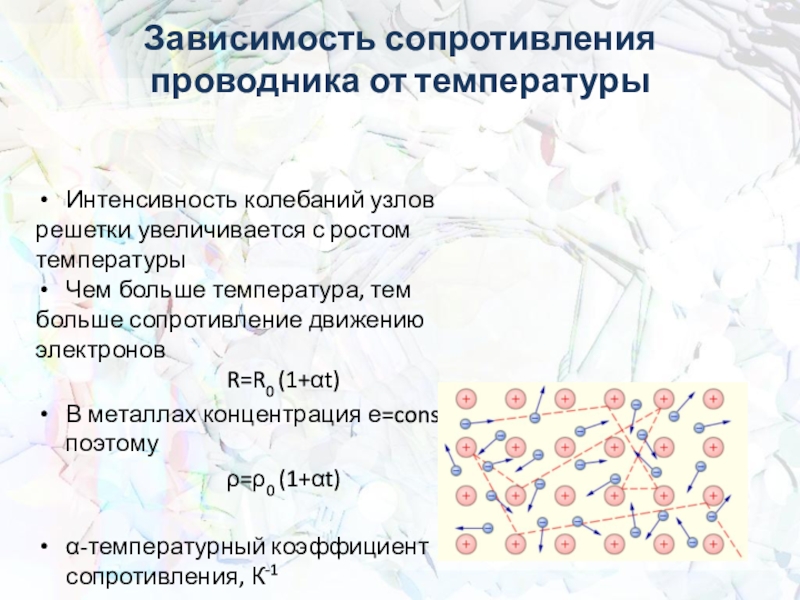

Слайд 6Зависимость сопротивления проводника от температуры
Интенсивность колебаний узлов
решетки увеличивается с ростом
температуры
Чем больше температура, тем
больше сопротивление движению электронов
R=R0 (1+t)
В металлах концентрация е=const, поэтому
ρ=ρ0 (1+t)
-температурный коэффициент сопротивления, К-1

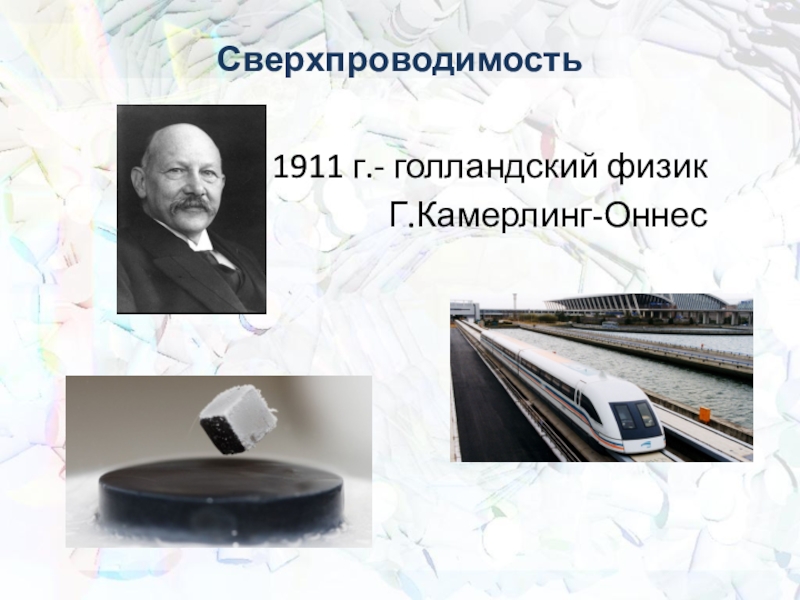

Слайд 7Сверхпроводимость
1911 г.- голландский физик
Г.Камерлинг-Оннес

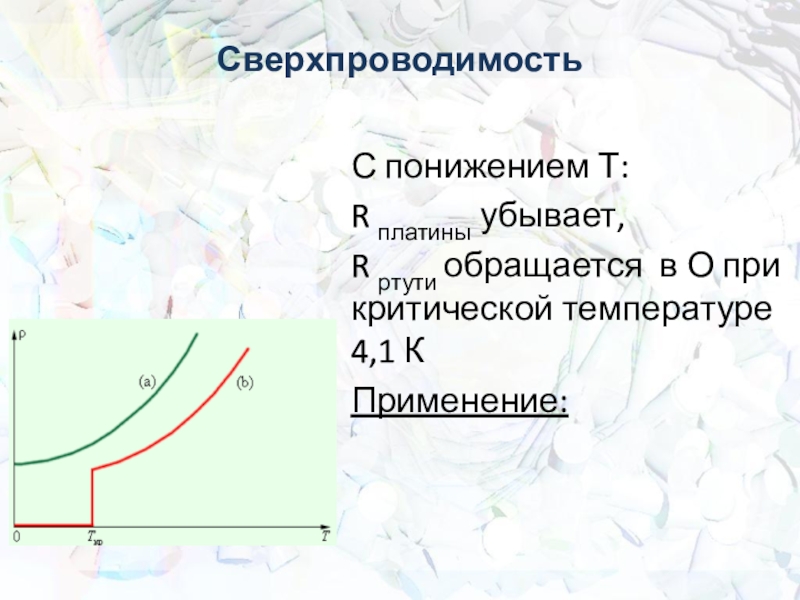

Слайд 8Сверхпроводимость
С понижением Т:
R платины убывает,
R ртути обращается в О при
критической температуре 4,1 К
Применение:
Слайд 9Электрический ток в полупроводниках
Вещества, удельное сопротивление которых убывает с повышением температуры,
изменением освещенности, наличия примесей, наз. полупроводниками (п/п)
Имеют кристаллическую решетку
Вещества
Проводники и сверх
Полупроводники
Диэлектрики
10 -8
1
10 17
0
ρ

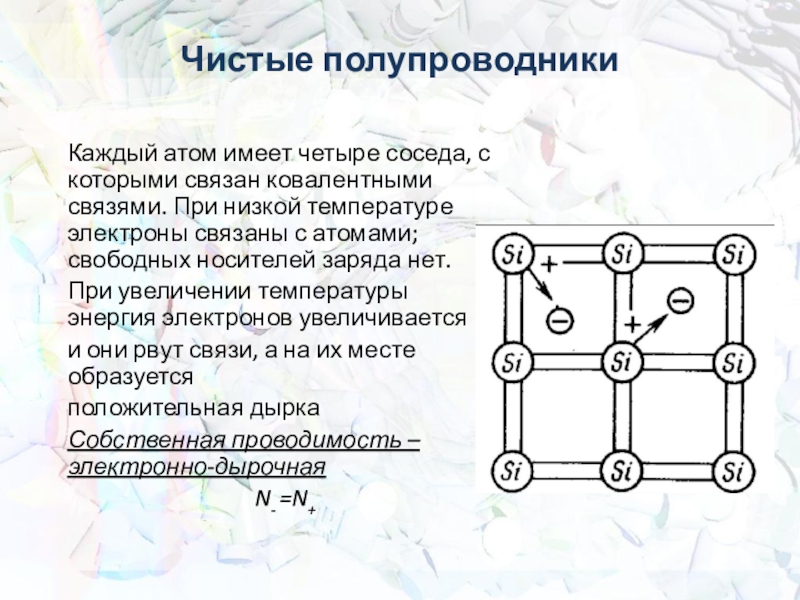

Слайд 10Чистые полупроводники
Каждый атом имеет четыре соседа, с которыми связан ковалентными связями.
При низкой температуре электроны связаны с атомами; свободных носителей заряда нет.
При увеличении температуры энергия электронов увеличивается
и они рвут связи, а на их месте образуется
положительная дырка
Собственная проводимость – электронно-дырочная
N- =N+

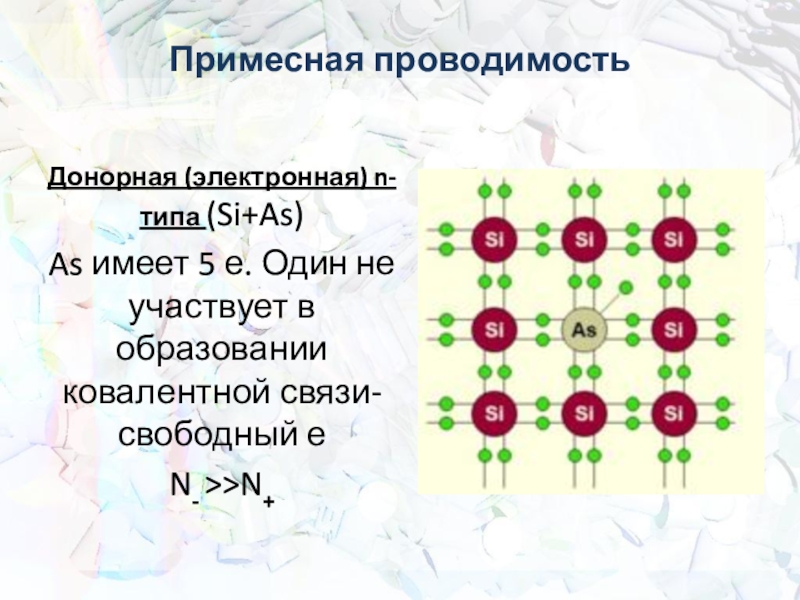

Слайд 11Примесная проводимость
Донорная (электронная) n-типа (Si+As)
As имеет 5 е. Один не участвует
в образовании ковалентной связи-свободный е
N- >>N+
Слайд 12 Акцепторная проводимость
Акцепторная (дырочная) p-типа (Si+In)
In имеет 3 е. На месте
одной из ковалентных связей образуется положительная «дырка». Один атом имеет одну «дырку»
N + >>N -

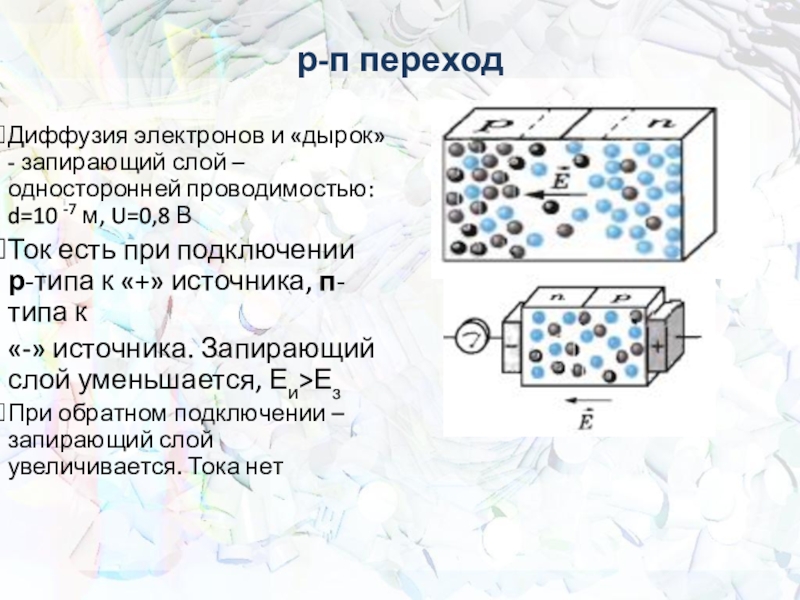

Слайд 13р-п переход
Диффузия электронов и «дырок» - запирающий слой –односторонней проводимостью: d=10
-7 м, U=0,8 В
Ток есть при подключении р-типа к «+» источника, п-типа к
«-» источника. Запирающий слой уменьшается, Еи>Ез
При обратном подключении – запирающий слой увеличивается. Тока нет

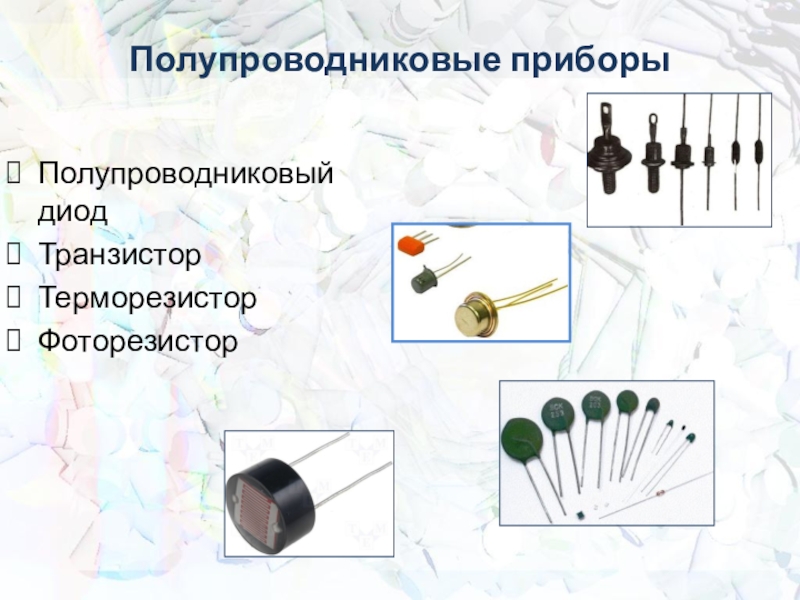

Слайд 14Полупроводниковые приборы
Полупроводниковый диод
Транзистор
Терморезистор
Фоторезистор

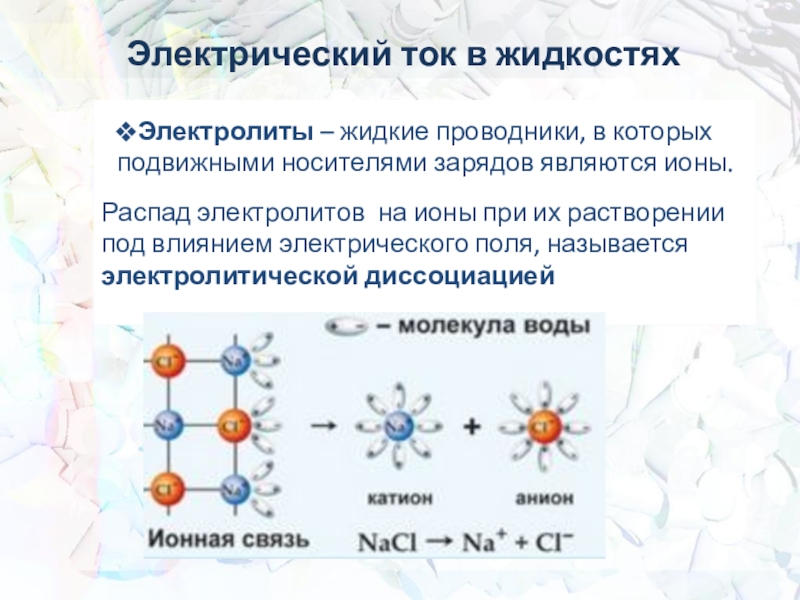

Слайд 16Электрический ток в жидкостях
Электролиз – процесс выделения на электроде вещества, связанный
с окислительно-восстановительными реакциями
от температуры;
от концентрации раствора;
от рода раствора
Закон электролиза Фарадея
m= k*I*∆t,
к- электрохимический эквивалент

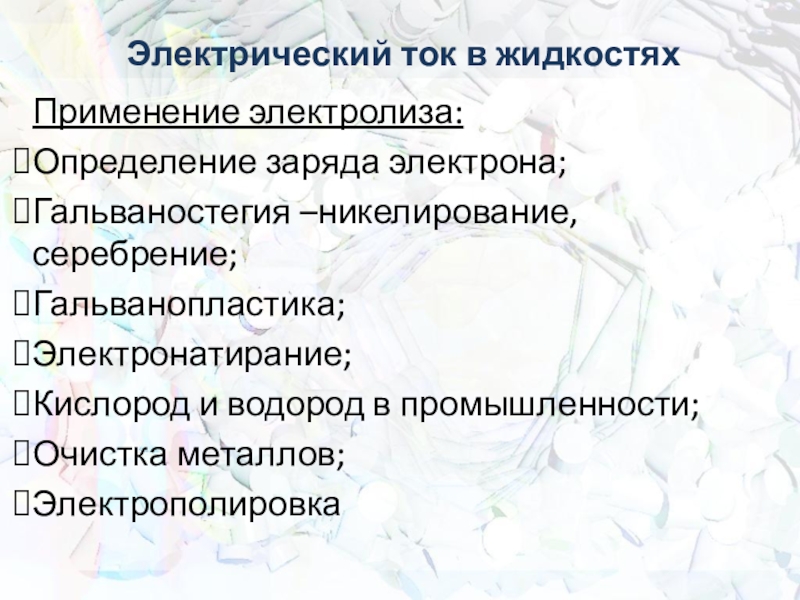

Слайд 17Электрический ток в жидкостях
Применение электролиза:
Определение заряда электрона;
Гальваностегия –никелирование, серебрение;
Гальванопластика;
Электронатирание;
Кислород и водород
в промышленности;
Очистка металлов;
Электрополировка

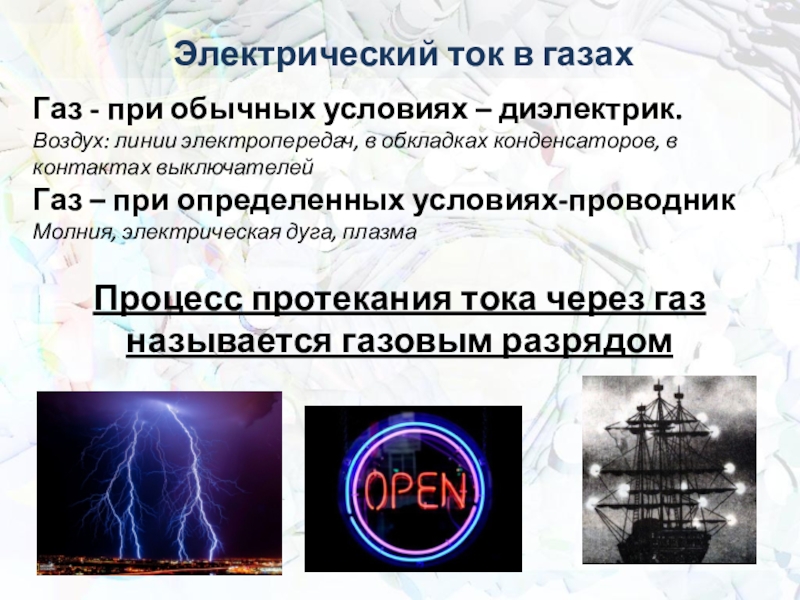

Слайд 18Электрический ток в газах
Газ - при обычных условиях – диэлектрик.
Воздух: линии
электропередач, в обкладках конденсаторов, в контактах выключателей
Газ – при определенных условиях-проводник
Молния, электрическая дуга, плазма
Процесс протекания тока через газ называется газовым разрядом

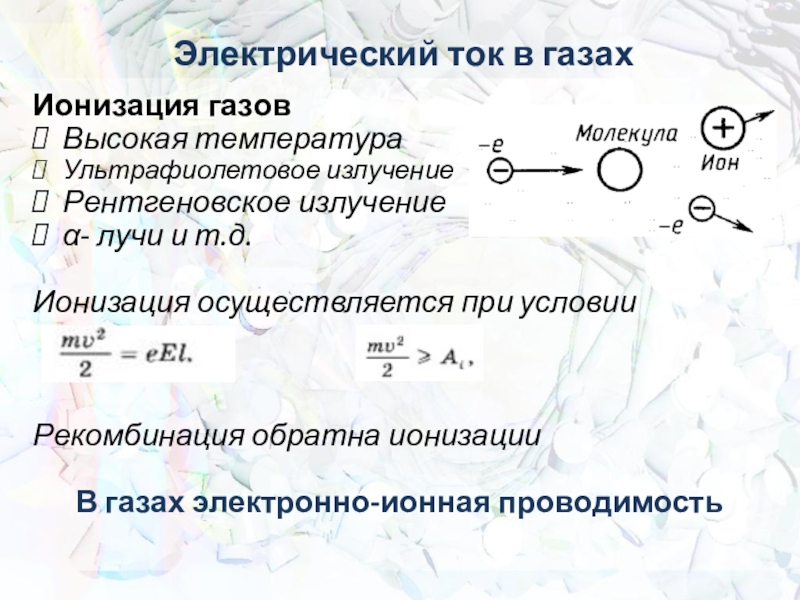

Слайд 19Электрический ток в газах
Ионизация газов
Высокая температура
Ультрафиолетовое излучение
Рентгеновское излучение
- лучи и т.д.
Ионизация
осуществляется при условии
Рекомбинация обратна ионизации
В газах электронно-ионная проводимость

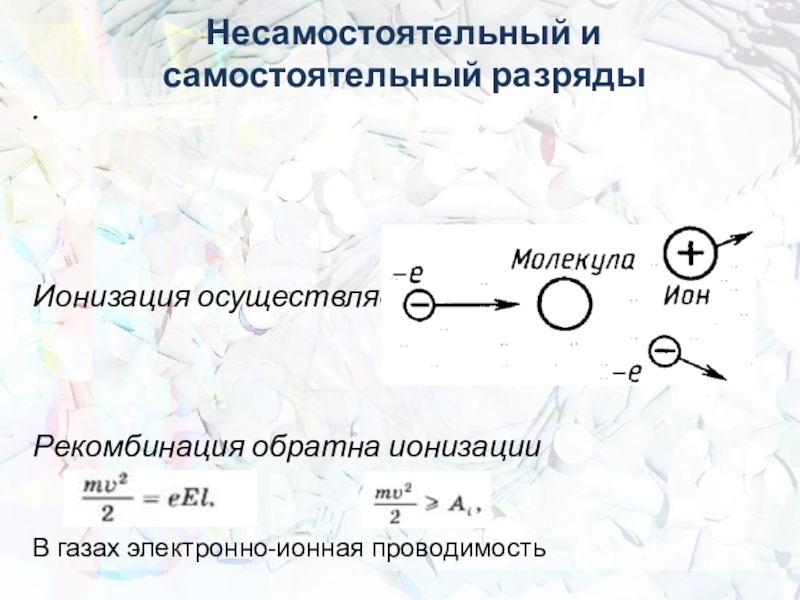

Слайд 20Несамостоятельный и самостоятельный разряды
.
Ионизация осуществляется при условии
Рекомбинация обратна ионизации
В газах электронно-ионная
проводимость

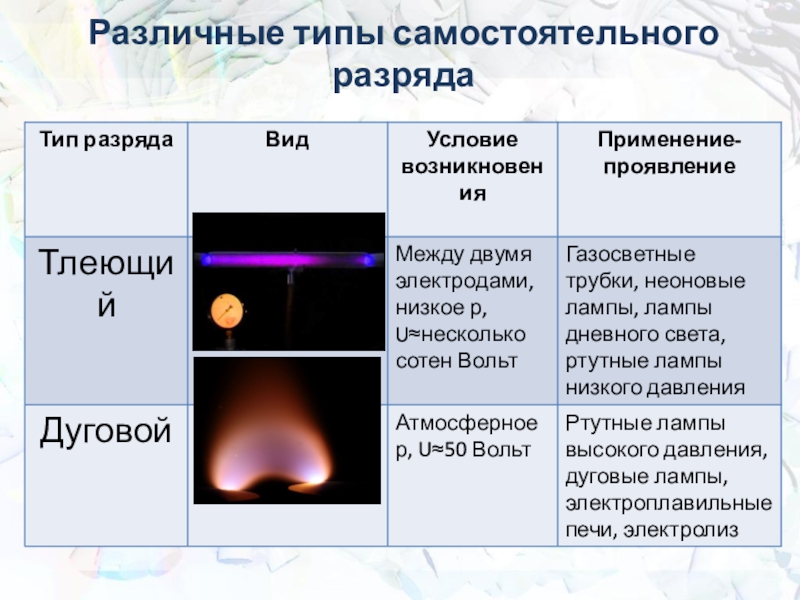

Слайд 21Различные типы самостоятельного разряда
Слайд 22Различные типы самостоятельного разряда

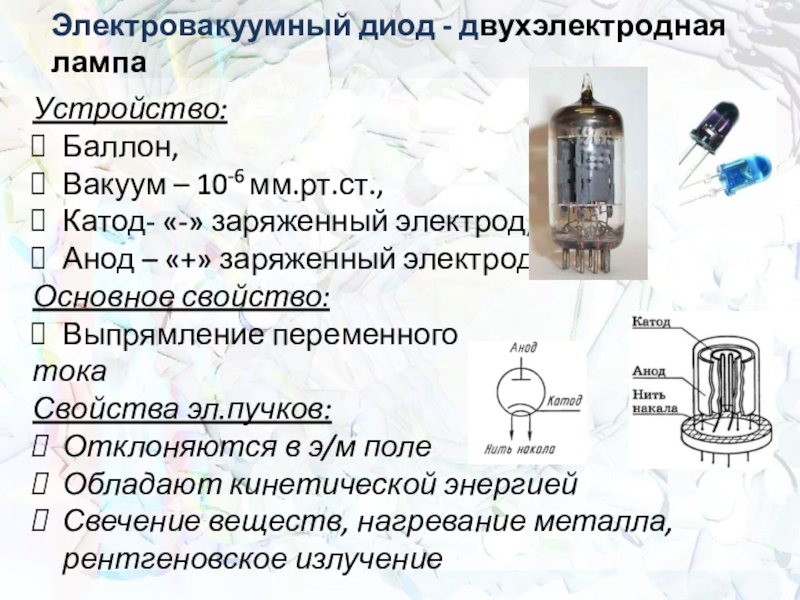

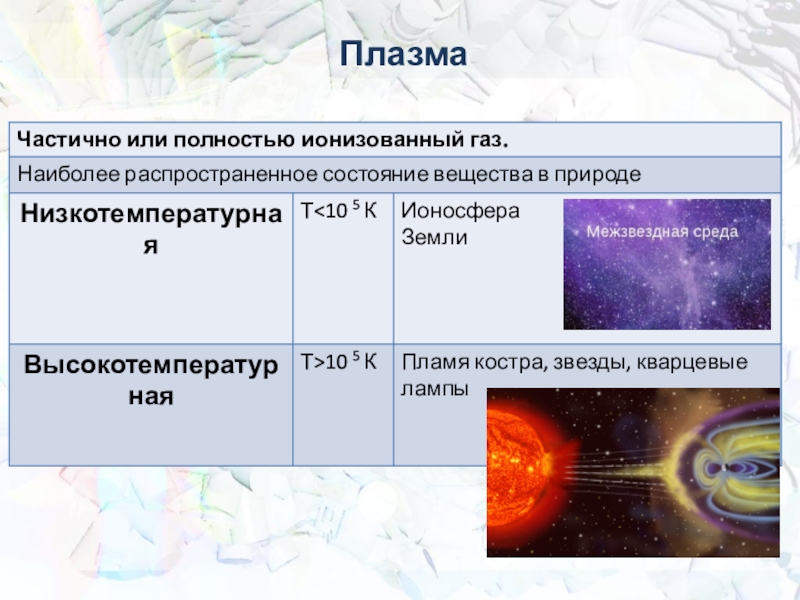

Слайд 25Электровакуумный диод - двухэлектродная лампа
Устройство:
Баллон,
Вакуум – 10-6 мм.рт.ст.,
Катод- «-» заряженный
электрод,
Анод – «+» заряженный электрод
Основное свойство:
Выпрямление переменного
тока
Свойства эл.пучков:
Отклоняются в э/м поле
Обладают кинетической энергией
Свечение веществ, нагревание металла, рентгеновское излучение
