Презентация, доклад по физике на тему Электрический ток в различных средах

Содержание

Электрический ток – это упорядоченное движение заряженных частиц. Условия существования электрического тока:наличие свободных заряженных частиц.наличие электрического поля.источник напряжения.

Слайд 1Электрический ток в различных средах
Автор: Сазонов Иван Александрович

Электрический ток в различных средахАвтор: Сазонов Иван Александрович

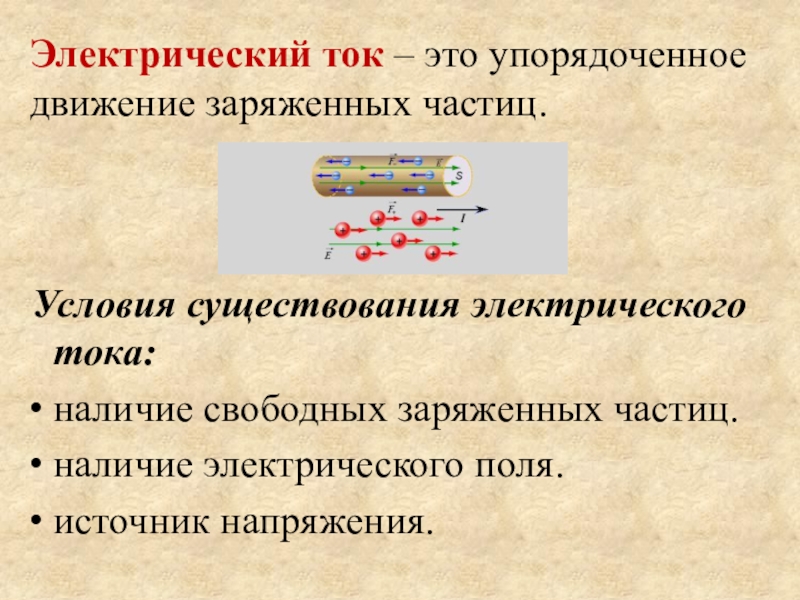

Слайд 2Электрический ток – это упорядоченное движение заряженных частиц.
Условия существования электрического

тока:
наличие свободных заряженных частиц.
наличие электрического поля.
источник напряжения.
Электрический ток – это упорядоченное движение заряженных частиц. Условия существования электрического тока:наличие свободных заряженных частиц.наличие электрического поля.источник

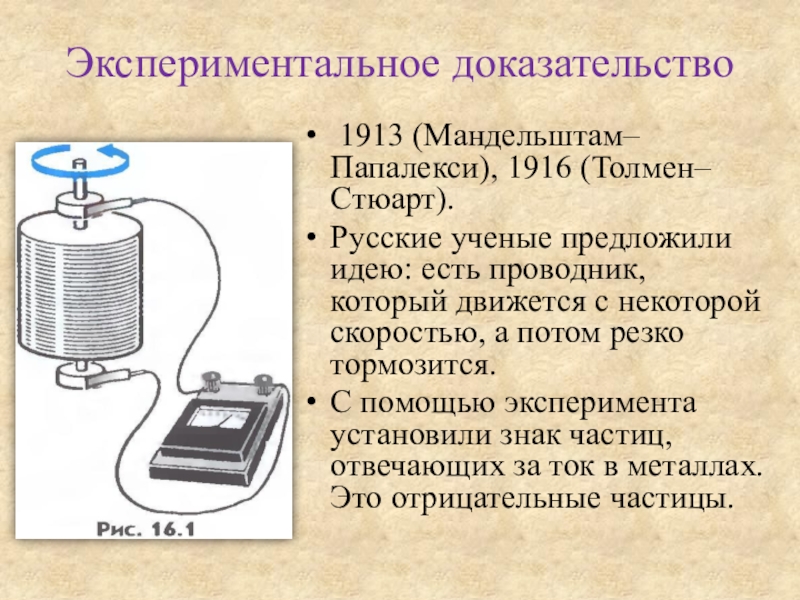

Слайд 4Экспериментальное доказательство
1913 (Мандельштам–Папалекси), 1916 (Толмен–Стюарт).
Русские ученые предложили идею: есть проводник,

который движется с некоторой скоростью, а потом резко тормозится.
С помощью эксперимента установили знак частиц, отвечающих за ток в металлах. Это отрицательные частицы.
Экспериментальное доказательство 1913 (Мандельштам–Папалекси), 1916 (Толмен–Стюарт).Русские ученые предложили идею: есть проводник, который движется с некоторой скоростью, а

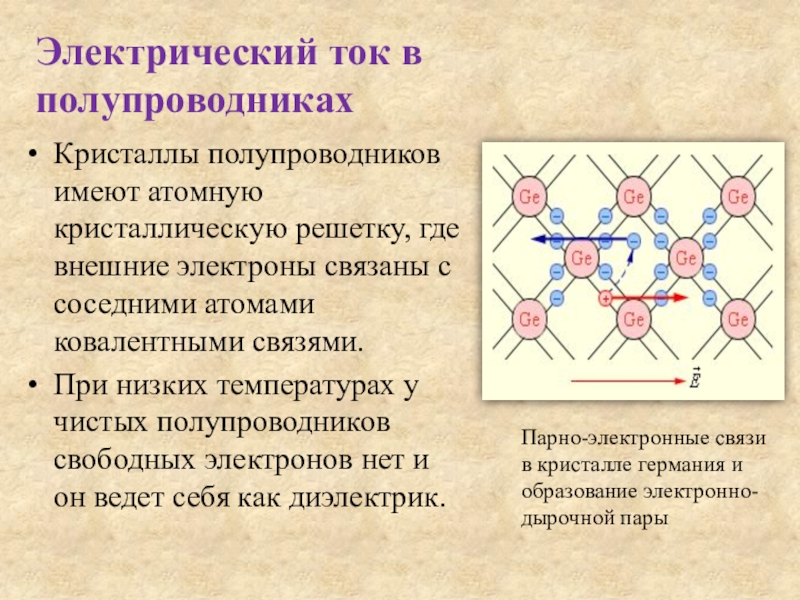

Слайд 5Электрический ток в полупроводниках
Кристаллы полупроводников имеют атомную кристаллическую решетку, где внешние

электроны связаны с соседними атомами ковалентными связями.
При низких температурах у чистых полупроводников свободных электронов нет и он ведет себя как диэлектрик.

Парно-электронные связи в кристалле германия и образование электронно-дырочной пары

Электрический ток в полупроводникахКристаллы полупроводников имеют атомную кристаллическую решетку, где внешние электроны связаны с соседними атомами ковалентными

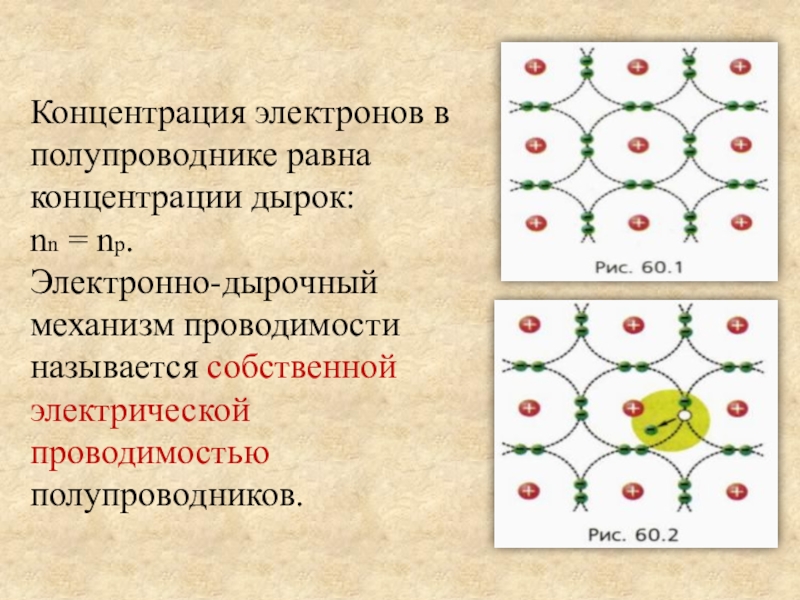

Слайд 6Концентрация электронов в полупроводнике равна концентрации дырок:
nn = np.
Электронно-дырочный

механизм проводимости называется собственной электрической проводимостью полупроводников.
Концентрация электронов в полупроводнике равна концентрации дырок: nn = np. Электронно-дырочный механизм проводимости называется собственной электрической проводимостью

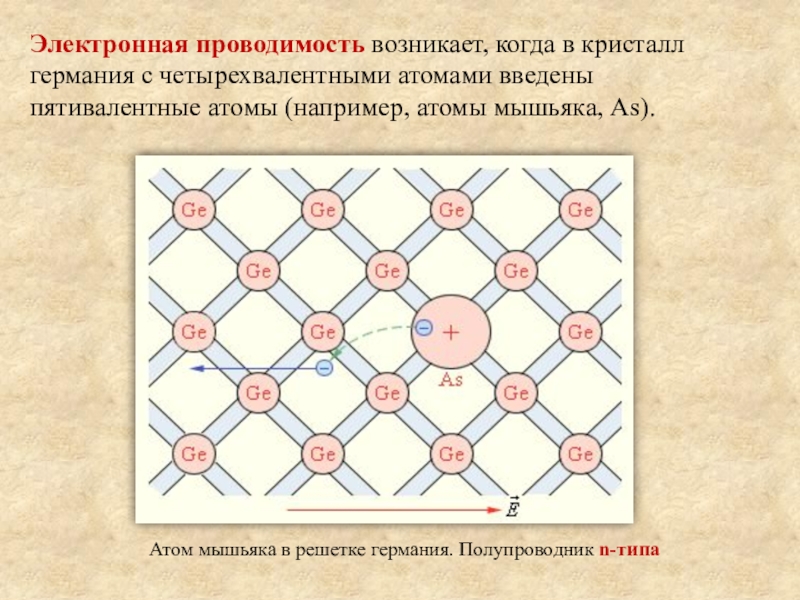

Слайд 7Электронная проводимость возникает, когда в кристалл германия с четырехвалентными атомами введены

пятивалентные атомы (например, атомы мышьяка, As).

Атом мышьяка в решетке германия. Полупроводник n-типа

Электронная проводимость возникает, когда в кристалл германия с четырехвалентными атомами введены пятивалентные атомы (например, атомы мышьяка, As).Атом

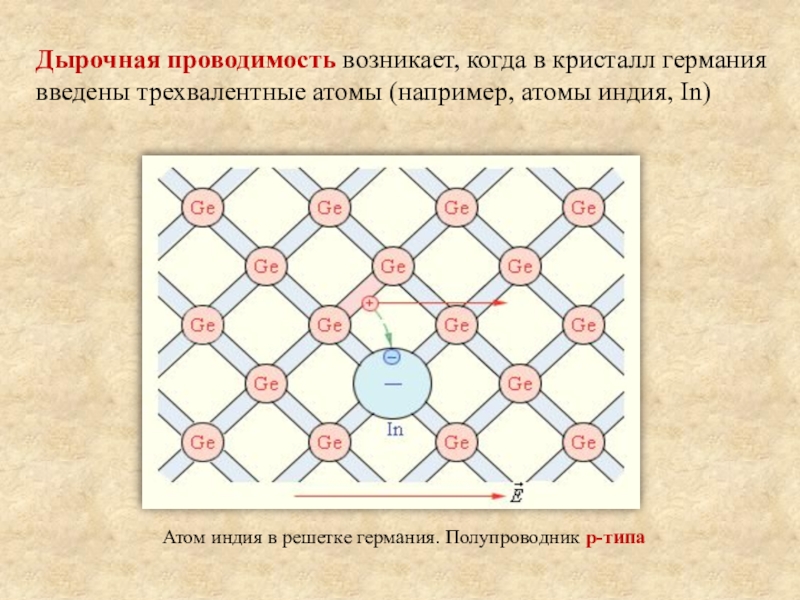

Слайд 8Дырочная проводимость возникает, когда в кристалл германия введены трехвалентные атомы (например,

атомы индия, In)

Атом индия в решетке германия. Полупроводник p-типа

Дырочная проводимость возникает, когда в кристалл германия введены трехвалентные атомы (например, атомы индия, In)Атом индия в решетке

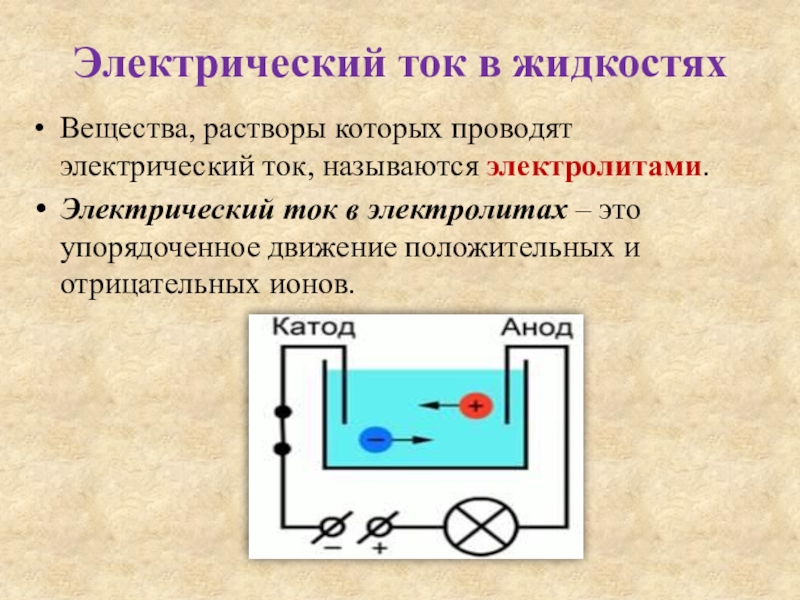

Слайд 9Электрический ток в жидкостях
Вещества, растворы которых проводят электрический ток, называются электролитами.


Электрический ток в электролитах – это упорядоченное движение положительных и отрицательных ионов.
Электрический ток в жидкостяхВещества, растворы которых проводят электрический ток, называются электролитами. Электрический ток в электролитах – это

Слайд 10Процесс разложения молекул раствора на положительные и отрицательные заряженные ионы называется

электролитической диссоциацией.
Процесс разложения молекул раствора на положительные и отрицательные заряженные ионы называется электролитической диссоциацией.

Слайд 11Электролиз - это процесс выделения на электроде вещества, связанный с окислительно

- восстановительными реакциями

Закон Фарадея:
Масса вещества, выделившегося на электроде за время Δt при прохождении электрического тока, пропорциональна силе тока и времени.
m = K⋅I⋅Δt.

Электролиз - это процесс выделения на электроде вещества, связанный с окислительно - восстановительными реакциямиЗакон Фарадея:

Слайд 12Электрический ток в вакууме

Электрический ток в вакууме

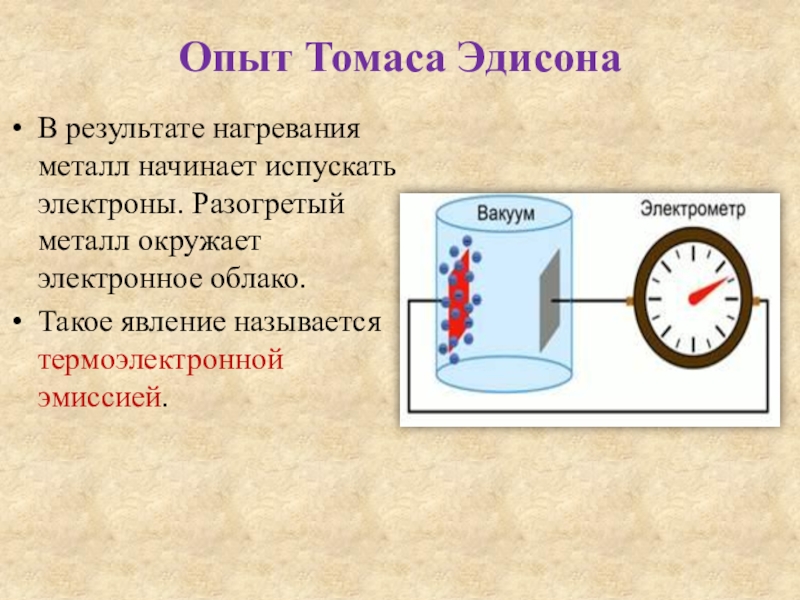

Слайд 13Опыт Томаса Эдисона
В результате нагревания металл начинает испускать электроны. Разогретый

металл окружает электронное облако.
Такое явление называется термоэлектронной эмиссией.
Опыт Томаса Эдисона В результате нагревания металл начинает испускать электроны. Разогретый металл окружает электронное облако. Такое явление

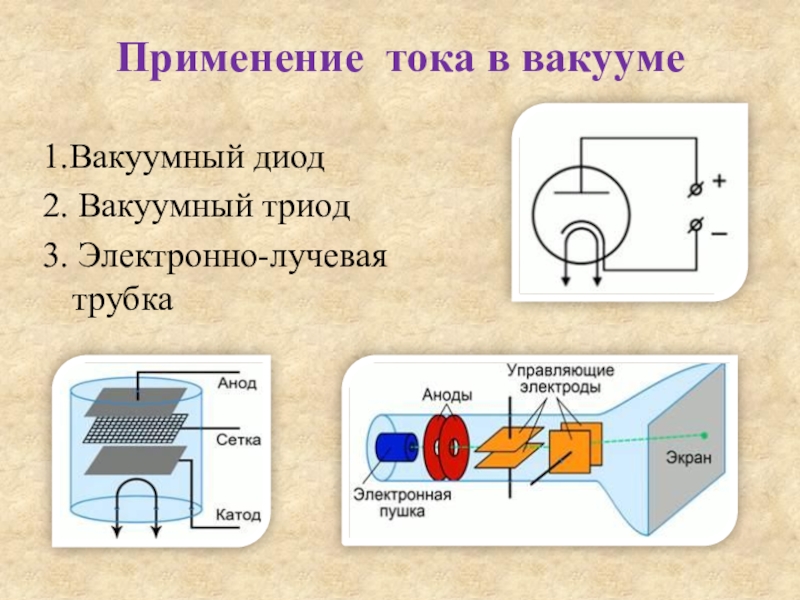

Слайд 14Применение тока в вакууме
1.Вакуумный диод
2. Вакуумный триод
3. Электронно-лучевая трубка

Применение тока в вакууме1.Вакуумный диод2. Вакуумный триод3. Электронно-лучевая трубка

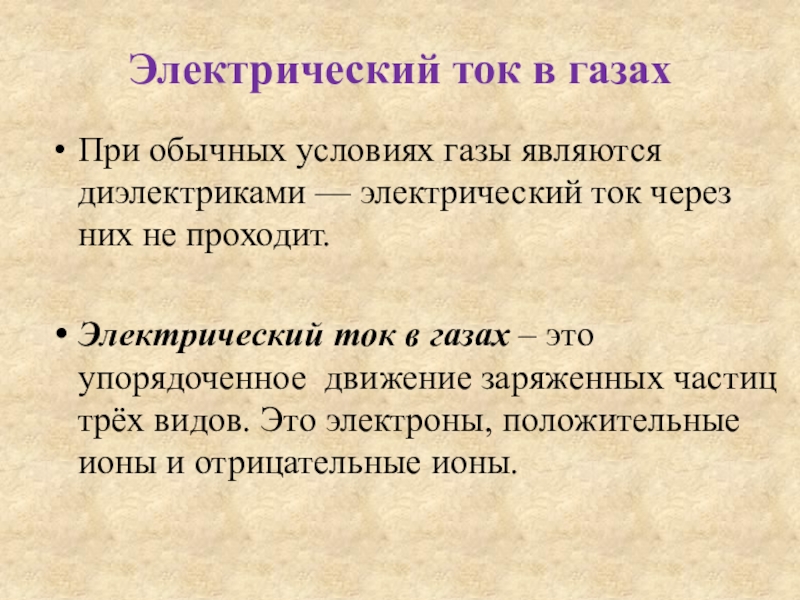

Слайд 15Электрический ток в газах
При обычных условиях газы являются диэлектриками — электрический

ток через них не проходит.

Электрический ток в газах – это упорядоченное движение заряженных частиц трёх видов. Это электроны, положительные ионы и отрицательные ионы.
Электрический ток в газахПри обычных условиях газы являются диэлектриками — электрический ток через них не проходит.Электрический ток

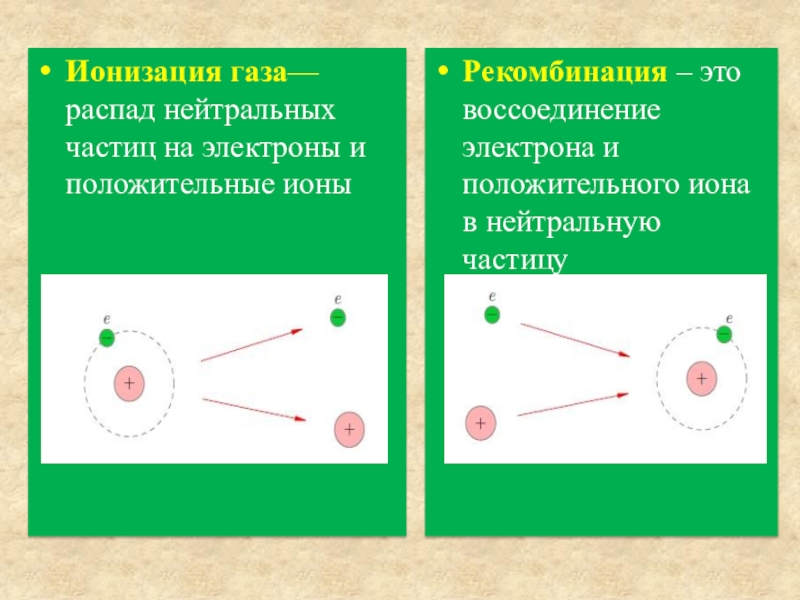

Слайд 16Ионизация газа— распад нейтральных частиц на электроны и положительные ионы
Рекомбинация –

это воссоединение электрона и положительного иона в нейтральную частицу
Ионизация газа— распад нейтральных частиц на электроны и положительные ионыРекомбинация – это воссоединение электрона и положительного иона

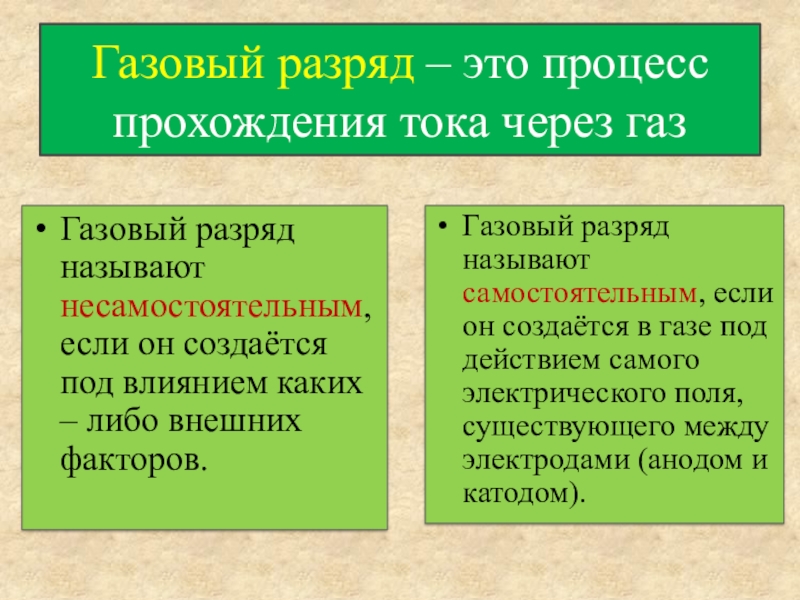

Слайд 17Газовый разряд – это процесс прохождения тока через газ
Газовый разряд называют

несамостоятельным, если он создаётся под влиянием каких – либо внешних факторов.

Газовый разряд называют самостоятельным, если он создаётся в газе под действием самого электрического поля, существующего между электродами (анодом и катодом).

Газовый разряд – это процесс прохождения тока через газГазовый разряд называют несамостоятельным, если он создаётся под влиянием

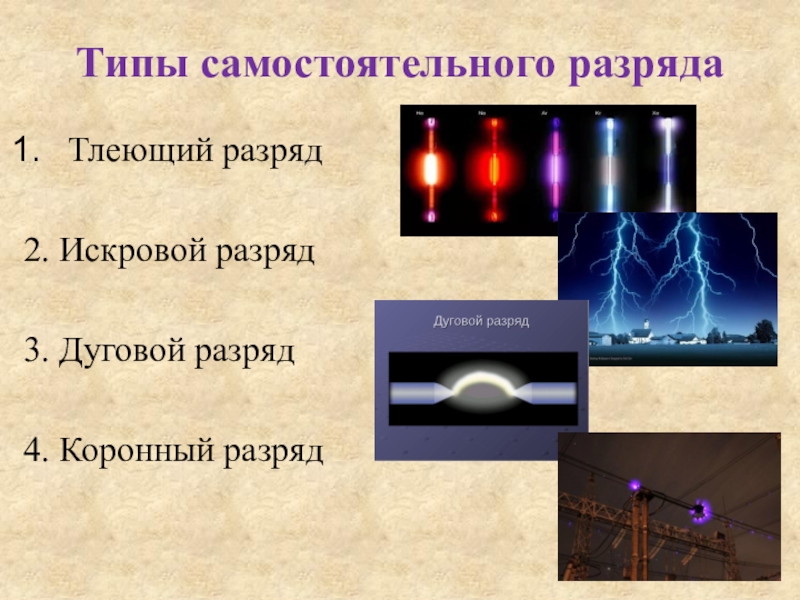

Слайд 18Типы самостоятельного разряда
Тлеющий разряд

2. Искровой разряд

3. Дуговой разряд

4. Коронный разряд

Типы самостоятельного разрядаТлеющий разряд2. Искровой разряд3. Дуговой разряд4. Коронный разряд
