Презентация, доклад по физике на тему Электрический ток
Содержание
- 1. Презентация по физике на тему Электрический ток
- 2. Цель работы. Собрать и модернизировать мини сварку для изготовления мини моделей деталей и механизмов
- 3. Техника безопасности. Для защиты зрения я
- 4. История сварки. В 1802 году
- 5. Сборка сварки. Собрал сварку для
- 6. Этап сборки. Корпус Корпус сварки сделан
- 7. Источник питания. В роли источника питания
- 8. Вид перед покраской. Вот, что в
- 9. Электроды угольные. Электроды (состоящие из аморфного электрического
- 10. Электроды графитовые. Графитовые электроды медленнее расходуются
Цель работы. Собрать и модернизировать мини сварку для изготовления мини моделей деталей и механизмов
Слайд 2Цель работы.
Собрать и модернизировать мини сварку для изготовления мини
моделей деталей и механизмов

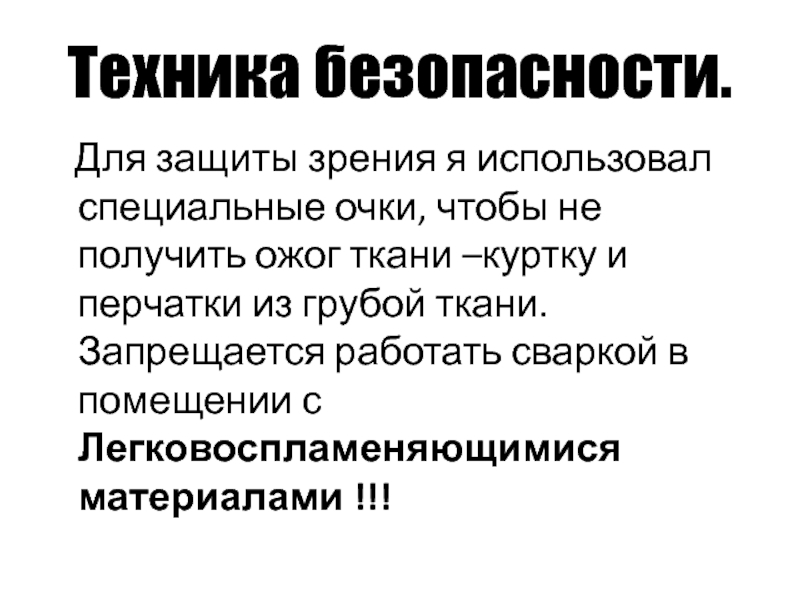

Слайд 3Техника безопасности.
Для защиты зрения я использовал специальные очки, чтобы
не получить ожог ткани –куртку и перчатки из грубой ткани. Запрещается работать сваркой в помещении с Легковоспламеняющимися материалами !!!

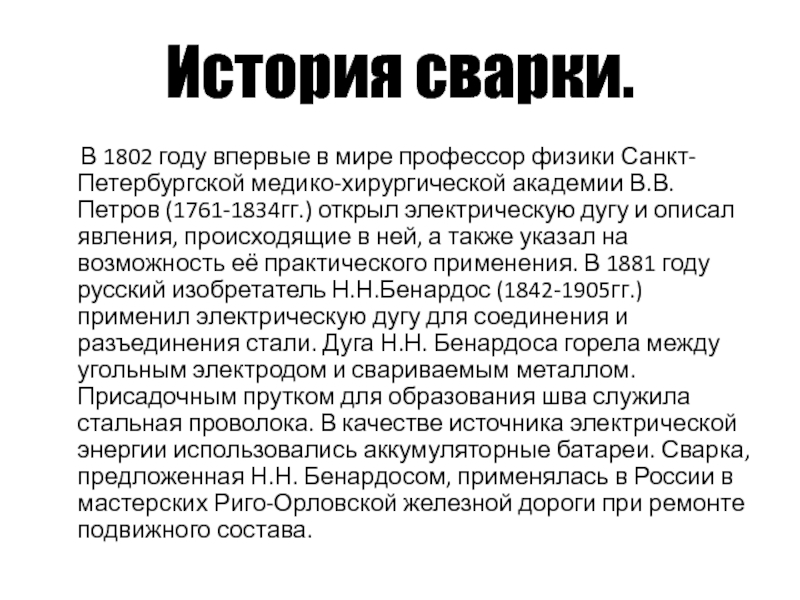

Слайд 4История сварки.
В 1802 году впервые в мире профессор
физики Санкт-Петербургской медико-хирургической академии В.В.Петров (1761-1834гг.) открыл электрическую дугу и описал явления, происходящие в ней, а также указал на возможность её практического применения. В 1881 году русский изобретатель Н.Н.Бенардос (1842-1905гг.) применил электрическую дугу для соединения и разъединения стали. Дуга Н.Н. Бенардоса горела между угольным электродом и свариваемым металлом. Присадочным прутком для образования шва служила стальная проволока. В качестве источника электрической энергии использовались аккумуляторные батареи. Сварка, предложенная Н.Н. Бенардосом, применялась в России в мастерских Риго-Орловской железной дороги при ремонте подвижного состава.

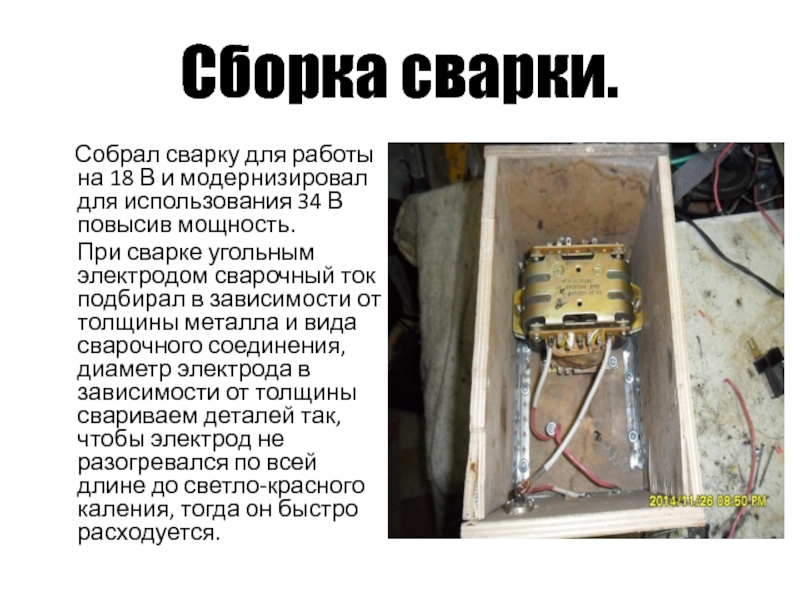

Слайд 5Сборка сварки.
Собрал сварку для работы на 18 В
и модернизировал для использования 34 В повысив мощность.
При сварке угольным электродом сварочный ток подбирал в зависимости от толщины металла и вида сварочного соединения, диаметр электрода в зависимости от толщины свариваем деталей так, чтобы электрод не разогревался по всей длине до светло-красного каления, тогда он быстро расходуется.
При сварке угольным электродом сварочный ток подбирал в зависимости от толщины металла и вида сварочного соединения, диаметр электрода в зависимости от толщины свариваем деталей так, чтобы электрод не разогревался по всей длине до светло-красного каления, тогда он быстро расходуется.

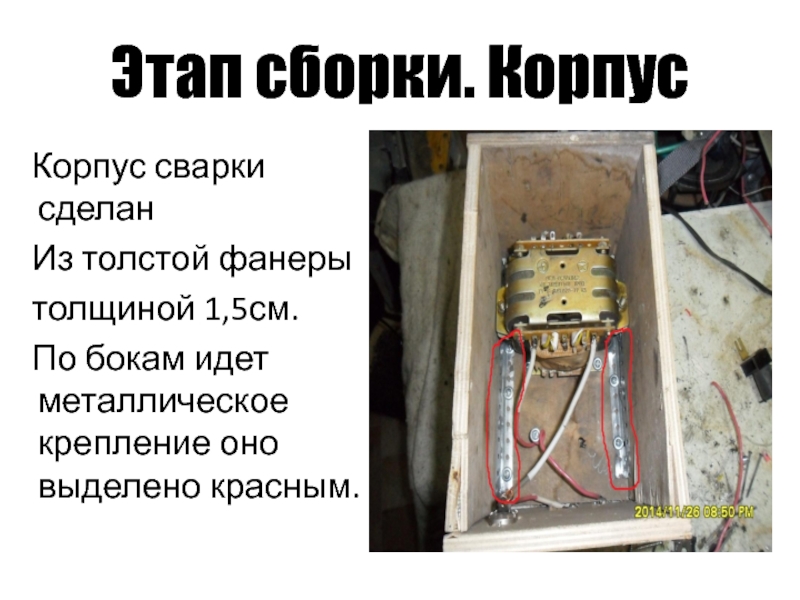

Слайд 6Этап сборки. Корпус
Корпус сварки сделан
Из толстой фанеры
толщиной 1,5см.
По бокам идет металлическое крепление оно выделено красным.
По бокам идет металлическое крепление оно выделено красным.

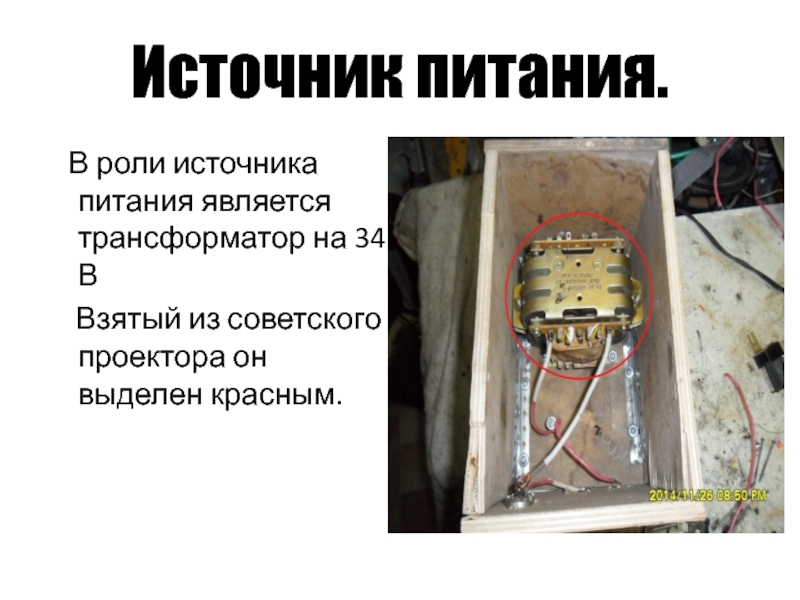

Слайд 7Источник питания.
В роли источника питания является трансформатор на 34
В
Взятый из советского проектора он выделен красным.
Взятый из советского проектора он выделен красным.

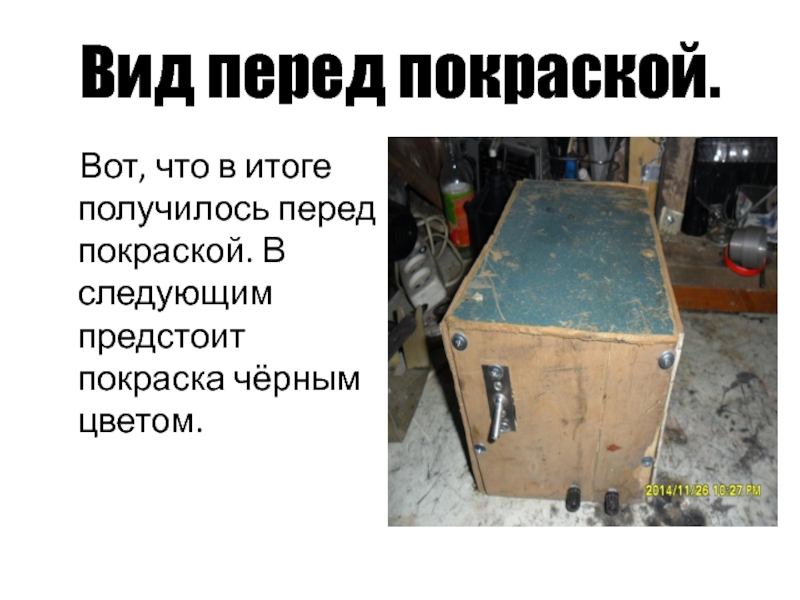

Слайд 8Вид перед покраской.
Вот, что в итоге получилось перед покраской.
В следующим предстоит покраска чёрным цветом.

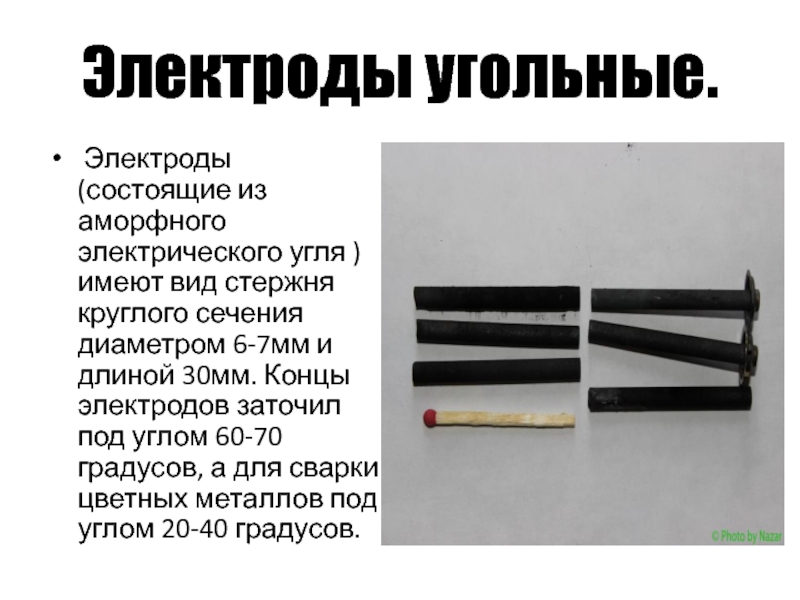

Слайд 9Электроды угольные.
Электроды (состоящие из аморфного электрического угля )имеют вид стержня
круглого сечения диаметром 6-7мм и длиной 30мм. Концы электродов заточил под углом 60-70 градусов, а для сварки цветных металлов под углом 20-40 градусов.
Слайд 10Электроды графитовые.
Графитовые электроды медленнее расходуются и более стойки против
растрескивания, благодаря высокой электропроводности и стойкости против окисления. Поэтому я перешел на графитовые электроды.
