школа №3»
г.о.Котельники, Московская область

Презентацию к уроку
в номинации «Интерактивная игра»
подготовила учитель физики,
заместитель директора по УВР
Романова Оксана Владимировна

ночь оно в работе Без простоев и в заботе. Мир не может без него, Электричество сильно. Генерирует процессы Разрешает все эксцессы. Главный друг и господин Человека – властелин. Электричества в достатке Человек всегда в порядке.

Ну, а если нет его Человеку тяжело. Все замены однобоки, А порой совсем жестоки. Производство отмирает, Дом хозяйский замирает. Властелина ждут повсюду Электрическое чудо. Раньше пели без воды- «Ни туды и ни сюды». А теперь он правит всем- Электрический богем.

Виктор Павлов

не секрет!
Оно согревает воду, сварит нам обед,
Лучшего помощника в целом мире НЕТ!

оригинальной название даются дополнительные очки – 3.
Дополнительные очки можно набрать при разгадывании кроссворда (выдается каждой команде на отдельных карточках).
Команда выбирает на поле вопрос, на то количество баллов, которые желает получить. Конечно, чем выше балл, тем сложнее вопрос. Побеждает та команда, которая в конце игры наберет большее количество баллов. Если команда не отвечает, то другая команда, которая подняла быстрее всех сигнальную карточку, может ответить на вопрос и получить большее количество баллов.
Необходимо быть очень внимательными!

УСЛОВИЯ ИГРЫ:

фразу…

Джоулю и Ленцу

каучук с добавлением серы.
При трении эбонитовой палочки о мех или шерсть она наэлектризуется.
Наэлектризованная палочка способна притягивать к себе мелкие листочки бумаги(демонстрируется).
При электризации палочка заряжается отрицательно.
При электризации электроны с меха переходят на палочку.
Связь электронов с ядрами у меха слабее, чем у палочки.
Если наэлектризованной палочкой коснуться электроскопа, он зарядится .
Эбонит диэлектрик ,т.е. он не проводит электрические заряды.

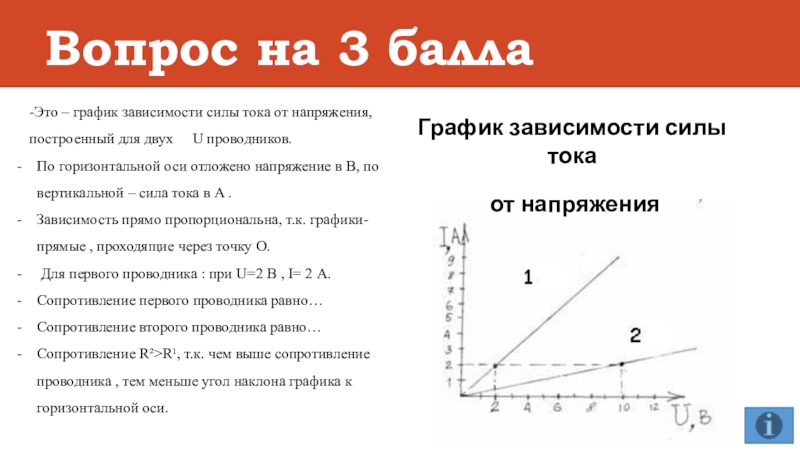

график зависимости силы тока от напряжения, построенный для двух U проводников.
По горизонтальной оси отложено напряжение в В, по вертикальной – сила тока в А .
Зависимость прямо пропорциональна, т.к. графики- прямые , проходящие через точку О.
Для первого проводника : при U=2 В , I= 2 А.
Сопротивление первого проводника равно…
Сопротивление второго проводника равно…
Сопротивление R²>R¹, т.к. чем выше сопротивление проводника , тем меньше угол наклона графика к горизонтальной оси.

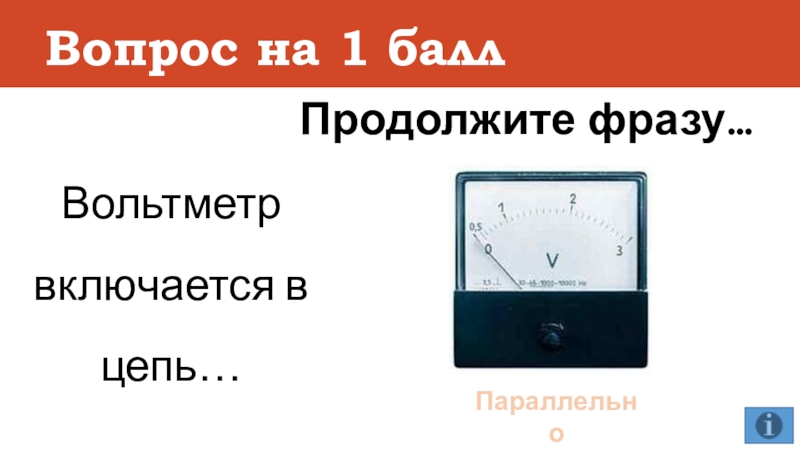

вольтметр.
- Шкала проградуирована в В , и предел измерения напряжения равен 3 В.
- Цена деления шкалы данного прибора – 0,1В
- У прибора есть две клеммы для подключения в цепь . Одна с меткой «+», другая – с «-«.
- Вольтметр включается в цепь параллельно тому участку цепи, где измеряется напряжение
- Вольтметр включается в цепь с учетом полярности.

Прибор Вольтметр

– амперметр.
- Шкала проградуирована в А , и предел измерения силы тока равен 3 А.
- Цена деления шкалы данного прибора – 0,1А
- У прибора есть две клеммы для подключения в цепь . Одна с меткой «+», другая – с «-«.
- Амперметр включается в цепь последовательно тому участку цепи, где измеряется сила тока
- Амперметр включается в цепь с учетом полярности.

служащий для регулировки и получения требуемой величины сопротивления.
Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления.
Изменение сопротивления может осуществляться как плавно, так и ступенчато.
Изменением сопротивления цепи, в которую включен реостат, возможно достичь изменения величины тока или напряжения.
При необходимости изменения тока или напряжения в небольших пределах реостат включают в цепь параллельно или последовательно.
Использование реостата возможно как в качестве электроизмерительного прибора, так и прибора в составе электрической или электронной схемы.

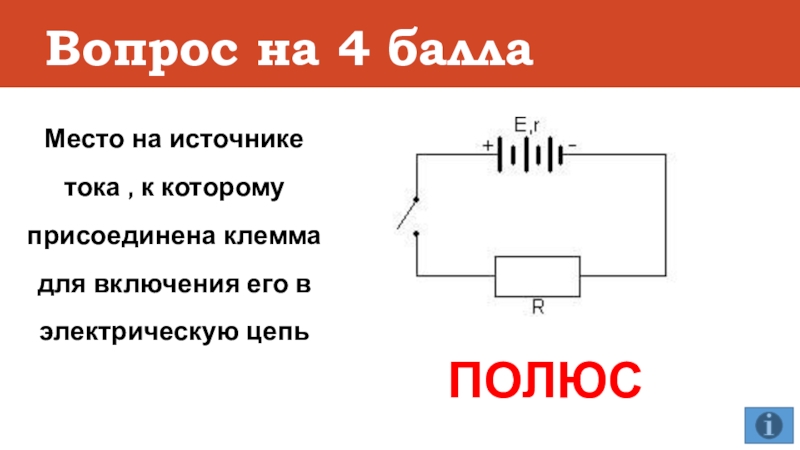

клемма для включения его в электрическую цепь

ПОЛЮС

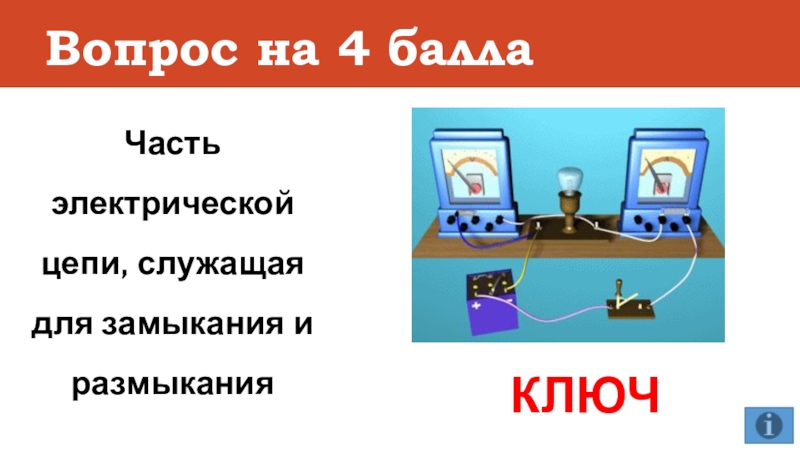

КЛЮЧ

в цепь

СХЕМА

– химические источники тока

ГАЛЬВАНИ

в цепь на 2 мин, если сила тока в цепи 12 мА ?

1,44 Кл

из секций телевизора 50 мА. Чему равно сопротивление цепи этой секции ?

24 кОм

20 Ом, если сила тока в проводнике 0,4 А

8 В

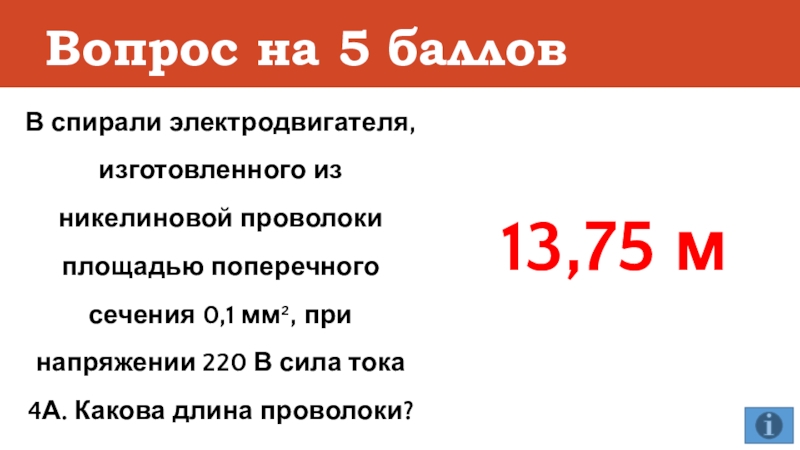

поперечного сечения 0,1 мм², при напряжении 220 В сила тока 4А. Какова длина проволоки?

13,75 м

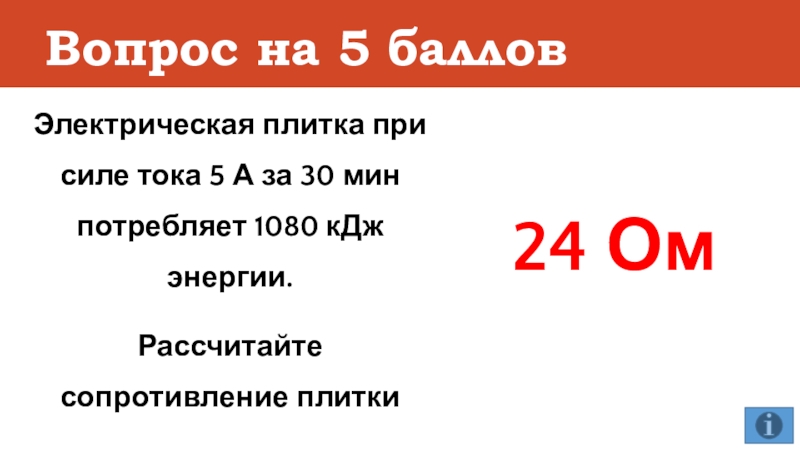

30 мин потребляет 1080 кДж энергии.
Рассчитайте сопротивление плитки

24 Ом
