Презентация, доклад по физике на тему Двигатель внутреннего сгорания (8 класс)

«Казанская СОШ»

энергия топлива
п р е в р а щ а е т с я в м е х а н и ч е с к у ю э н е р г и ю

Энергия топлива → энергия газа (или пара) → газ расширяется → газ совершает работу (газ охлаждается)→часть его внутренней энергии →в Емех

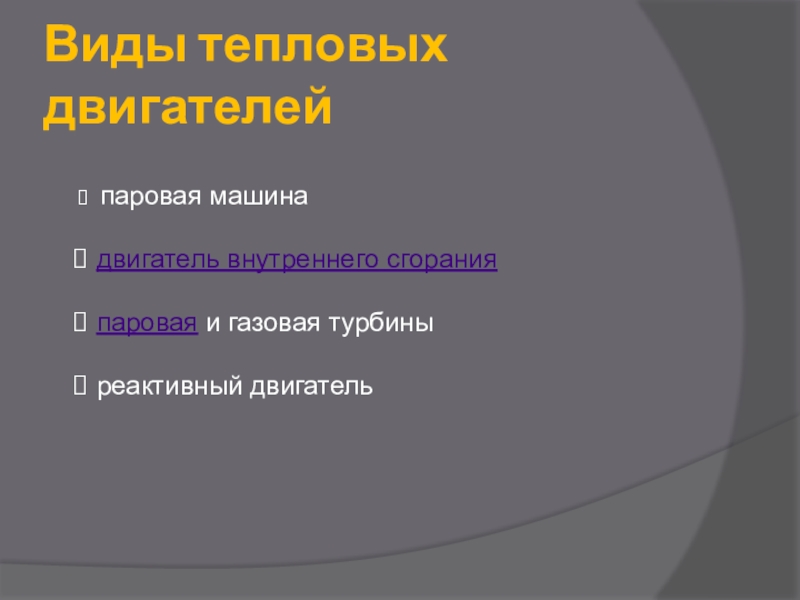

турбины

реактивный двигатель

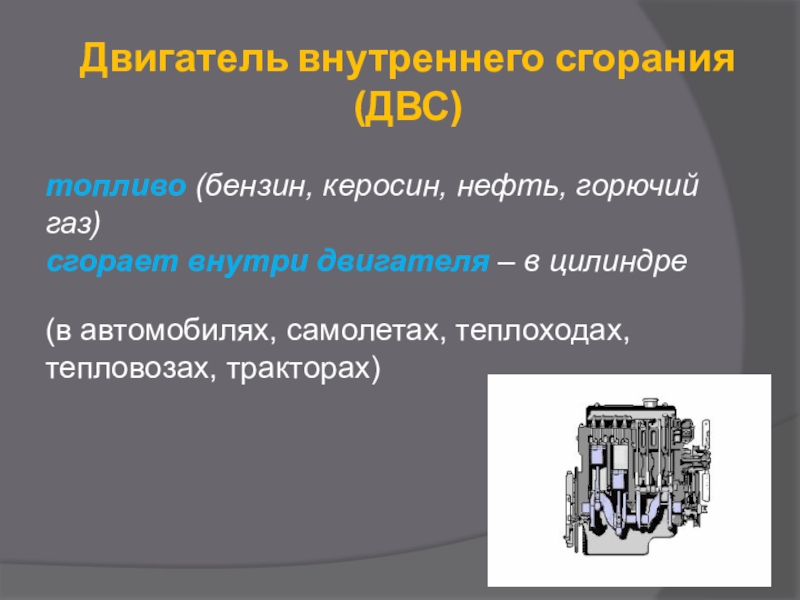

двигателя – в цилиндре

(в автомобилях, самолетах, теплоходах, тепловозах, тракторах)

(сгорание горючей смеси – пары бензина и воздуха)

Поршень → шатун → коленчатый вал → маховик

Два клапана (периодически открываются и закрываются)

Горючая смесь через 1 клапан → в цилиндр → воспламеняется с помощью свечи → через 2 клапан → выпуск отработанных газов

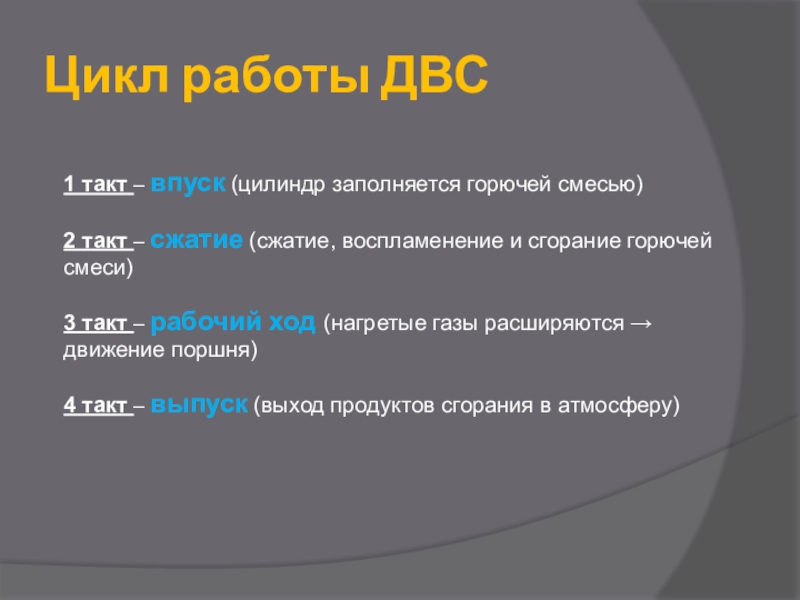

– сжатие (сжатие, воспламенение и сгорание горючей смеси)

3 такт – рабочий ход (нагретые газы расширяются → движение поршня)

4 такт – выпуск (выход продуктов сгорания в атмосферу)

сжимается. Из-за высокой степени сжатия, когда воздух нагревается до температуры самовоспламенения дизельного топлива (700 – 800 0 С), оно впрыскивается в камеры сгорания форсунками под большим давлением.

Горючая смесь готовится вне двигателя в специальном устройстве – карбюраторе и из него поступает в двигатель и поджигается в необходимый момент свечой зажигания.

Дизельные

Карбюраторные

=

Ап

Qн

*

100 %

КПД: ДВС ≈ 20 – 40 %, паровой турбины ≈ 30%

Схема двигателя

– диск
5 – вал

Схема устройства:

Принцип действия:

Струи пара (из сопел) → давление на лопатки → диск турбины вращается
