Основная характеристика – период
d = 1 / N, где N – число щелей на
единицу длины.
d
Экран
Пусть на решетку падает плоская
монохроматическая волна с длиной
волны равной λ
Вследствие явления дифракции, вторичные
волны от щелей распространяются
по всем направлениям
Линза
F
Параллельные лучи фокусируются
линзой и на экране образуются
максимумы и минимумы.
В нашем случае
d = 1мм/100 = 0,01 мм = 0,00001 м
Разность хода Δd = 2λ, поэтому
волны усиливают друг друга,
на экране образуется 2 max

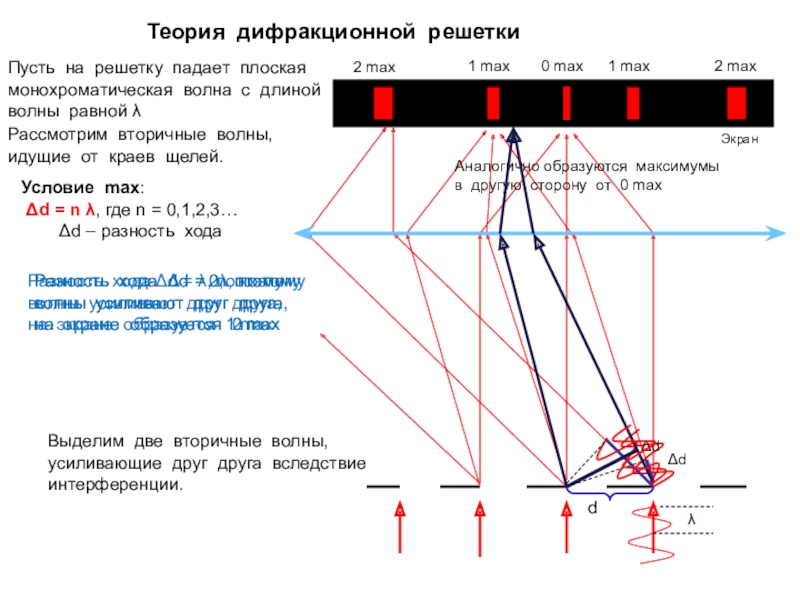

Теория дифракционной решетки
d
Экран
Δd
Условие max:
Δd = n λ, где n = 0,1,2,3…
Δd – разность хода
Выделим две вторичные волны,
усиливающие друг друга вследствие
интерференции.
Пусть на решетку падает плоская
монохроматическая волна с длиной
волны равной λ
λ
Рассмотрим вторичные волны,
идущие от краев щелей.
Разность хода Δd = 0, поэтому
волны усиливают друг друга,
на экране образуется 0 max
0 max
1 max
Δd
2 max
Аналогично образуются максимумы
в другую сторону от 0 max
1 max
2 max
φ – угол, под которым
наблюдается max
Выделенный треугольник –
прямоугольный, следовательно:
d Sin φ = nλ , где
d – период решетки
λ – длина волны
n - номер максимума
Условие максимумов для
дифракционной решетки:
а
в
Поскольку углы, под которыми наблюдаются максимумы, очень малы, вместо синусов углов можно использовать их тангенсы.
Из рисунка видно, что tg φ ≈ в\а
а
в
Дифракционная
решетка
Экран со щелью
и шкалой
Линейка
Измерить расстояние а
