Презентация, доклад по физике на тему Дифракционная решетка в задачах (11 класс)
Содержание
- 1. Презентация по физике на тему Дифракционная решетка в задачах (11 класс)
- 2. 2. Что называется периодом дифракционной решетки?3. Условие
- 3. Как изменится дифракционная картина при уменьшении расстояния
- 4. Как изменится дифракционная картина при уменьшении длины
- 5. Дифракционная решетка имеет 50 штрихов на миллиметр.
- 6. На дифракционную решетку с периодом решетки d = 3·10-5 мпадает
- 7. Во сколько раз увеличится расстояние от максимума
- 8. На дифракционную решетку нормально к ее поверхности

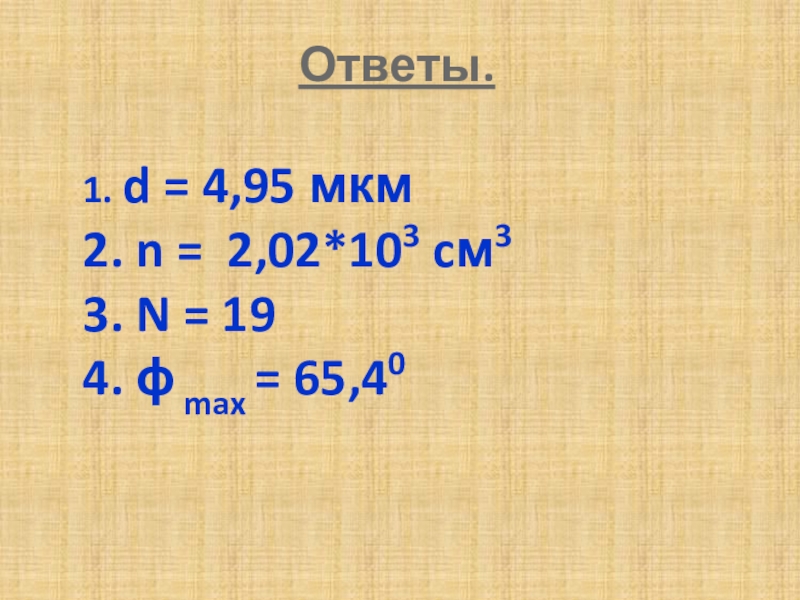

- 9. Ответы.1. d = 4,95 мкм2. n =
- 10. Домашнее задание.1. Почему имеет радужную окраску лазерный
2. Что называется периодом дифракционной решетки?3. Условие главных максимумов дифракционной решетки.4. Из чего состоит прозрачная дифракционная решетка?5. Что можно сказать о дифракционных решетках, в которых 100 или 600 штрихов на 1 мм соответственно?Фронтальный опрос.1. Что называется дифракционной
Слайд 22. Что называется периодом дифракционной решетки?
3. Условие главных максимумов дифракционной решетки.
4.
Из чего состоит прозрачная дифракционная решетка?
5. Что можно сказать о дифракционных решетках, в которых 100 или 600 штрихов на 1 мм соответственно?
5. Что можно сказать о дифракционных решетках, в которых 100 или 600 штрихов на 1 мм соответственно?

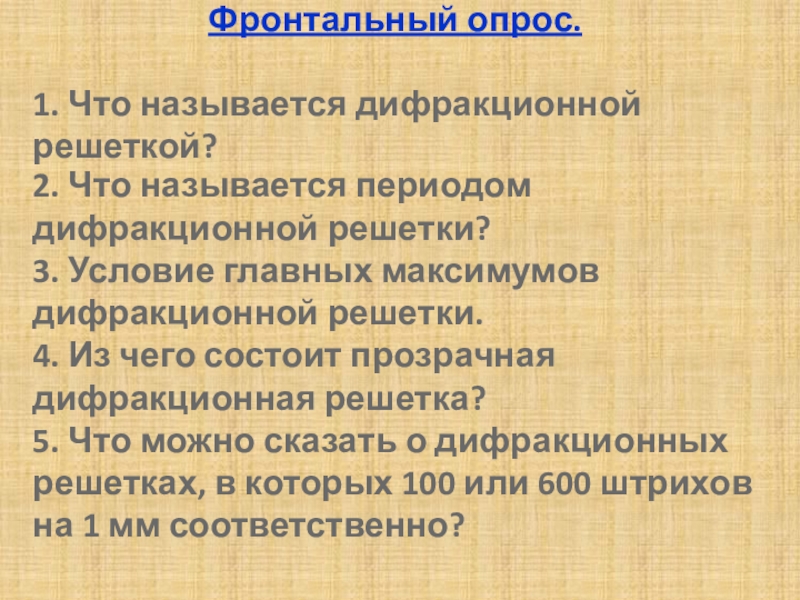

Фронтальный опрос.
1. Что называется дифракционной решеткой?
Слайд 3Как изменится дифракционная картина при уменьшении расстояния между щелями d?
Появятся новые
дифракционные
окрашенные полосы между старыми.
2. Дифракционная картина станет более
нечеткой и размытой.
Дифракционная картина станет более
четкой.
Расстояния между линиями на экране
уменьшатся.
5. Расстояния между линиями на экране увеличатся.
окрашенные полосы между старыми.
2. Дифракционная картина станет более
нечеткой и размытой.
Дифракционная картина станет более
четкой.
Расстояния между линиями на экране
уменьшатся.
5. Расстояния между линиями на экране увеличатся.
(Чем меньше расстояние между щелями, тем больше расстояния между линиями на экране).

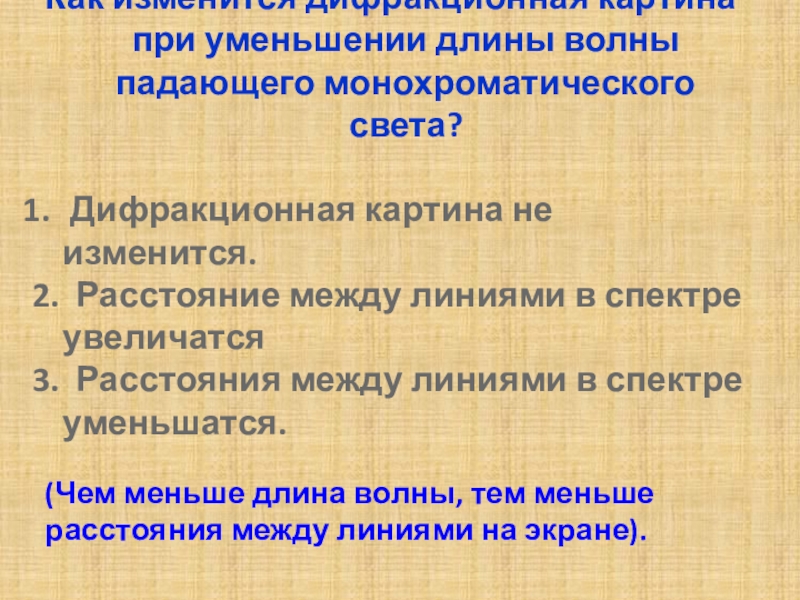

Слайд 4Как изменится дифракционная картина при уменьшении длины волны падающего монохроматического света?
Дифракционная картина не изменится.
2. Расстояние между линиями в спектре увеличатся
3. Расстояния между линиями в спектре уменьшатся.
2. Расстояние между линиями в спектре увеличатся
3. Расстояния между линиями в спектре уменьшатся.
(Чем меньше длина волны, тем меньше расстояния между линиями на экране).

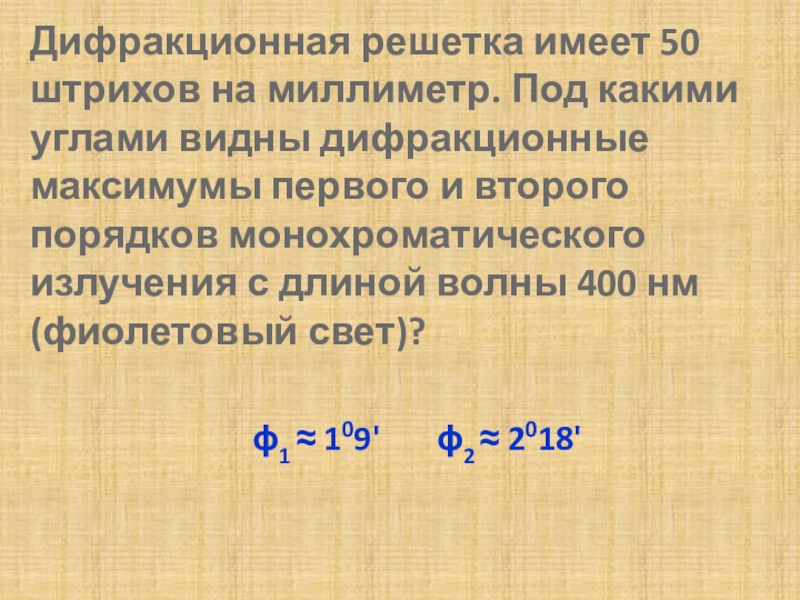

Слайд 5Дифракционная решетка имеет 50 штрихов на миллиметр. Под какими углами видны
дифракционные максимумы первого и второго порядков монохроматического излучения с длиной волны 400 нм (фиолетовый свет)?
ϕ1 ≈ 109' ϕ2 ≈ 2018'

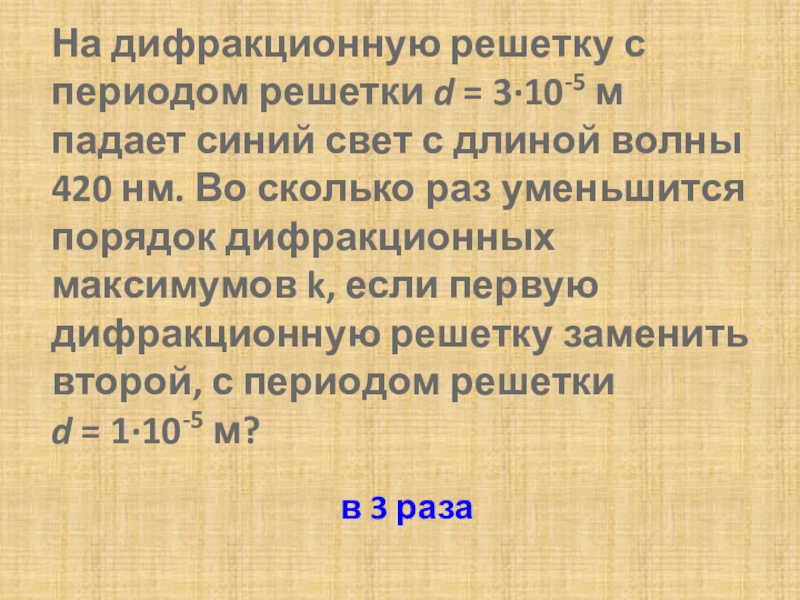

Слайд 6На дифракционную решетку с периодом решетки d = 3·10-5 м
падает синий свет с длиной
волны 420 нм. Во сколько раз уменьшится порядок дифракционных максимумов k, если первую дифракционную решетку заменить второй, с периодом решетки d = 1·10-5 м?
в 3 раза

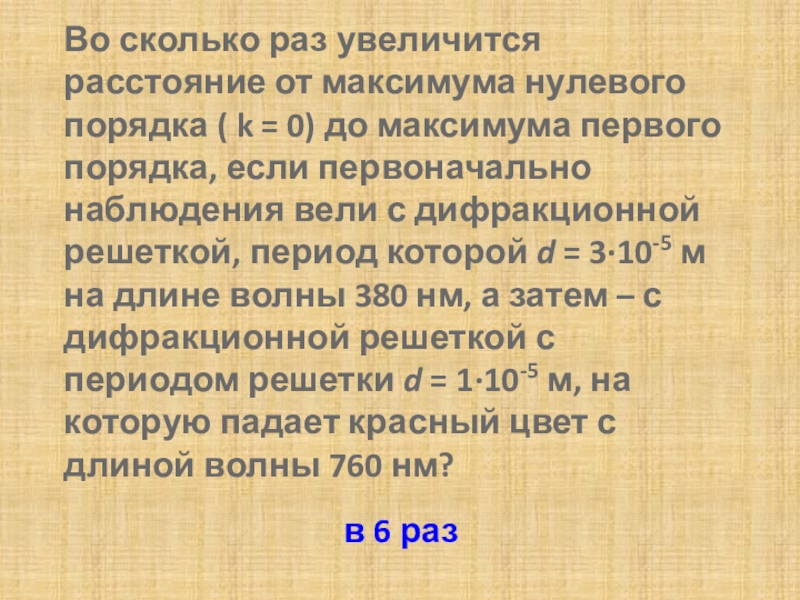

Слайд 7Во сколько раз увеличится расстояние от максимума нулевого порядка ( k = 0)
до максимума первого порядка, если первоначально наблюдения вели с дифракционной решеткой, период которой d = 3·10-5 м на длине волны 380 нм, а затем – с дифракционной решеткой с периодом решетки d = 1·10-5 м, на которую падает красный цвет с длиной волны 760 нм?
в 6 раз

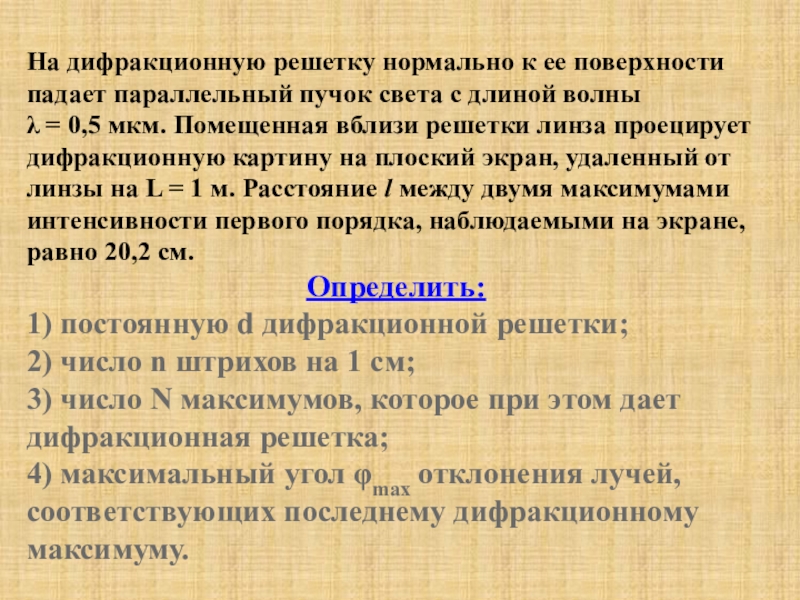

Слайд 8На дифракционную решетку нормально к ее поверхности падает параллельный пучок света
с длиной волны λ = 0,5 мкм. Помещенная вблизи решетки линза проецирует дифракционную картину на плоский экран, удаленный от линзы на L = 1 м. Расстояние l между двумя максимумами интенсивности первого порядка, наблюдаемыми на экране, равно 20,2 см.
Определить: 1) постоянную d дифракционной решетки; 2) число n штрихов на 1 см; 3) число N максимумов, которое при этом дает дифракционная решетка; 4) максимальный угол φmax отклонения лучей, соответствующих последнему дифракционному максимуму.
Определить: 1) постоянную d дифракционной решетки; 2) число n штрихов на 1 см; 3) число N максимумов, которое при этом дает дифракционная решетка; 4) максимальный угол φmax отклонения лучей, соответствующих последнему дифракционному максимуму.

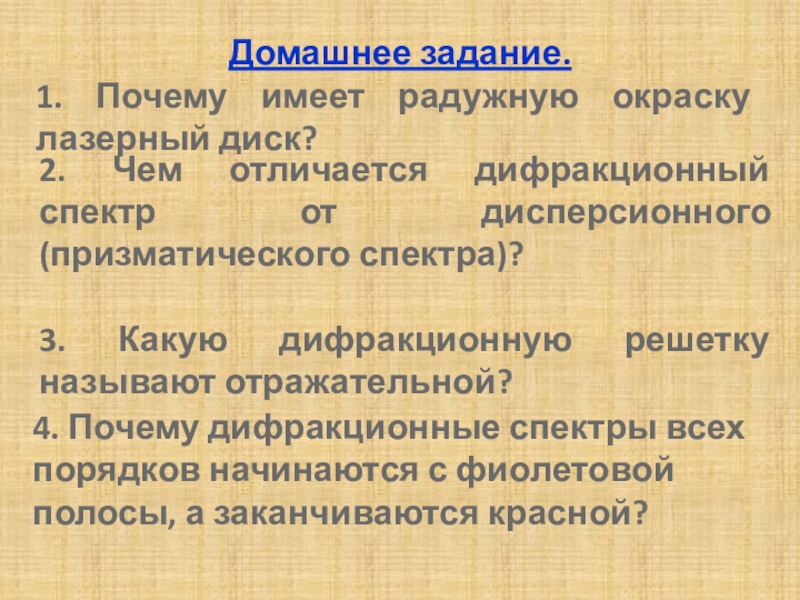

Слайд 10Домашнее задание.
1. Почему имеет радужную окраску лазерный диск?
2. Чем отличается дифракционный
спектр от дисперсионного(призматического спектра)?
3. Какую дифракционную решетку называют отражательной?
3. Какую дифракционную решетку называют отражательной?
4. Почему дифракционные спектры всех порядков начинаются с фиолетовой полосы, а заканчиваются красной?
